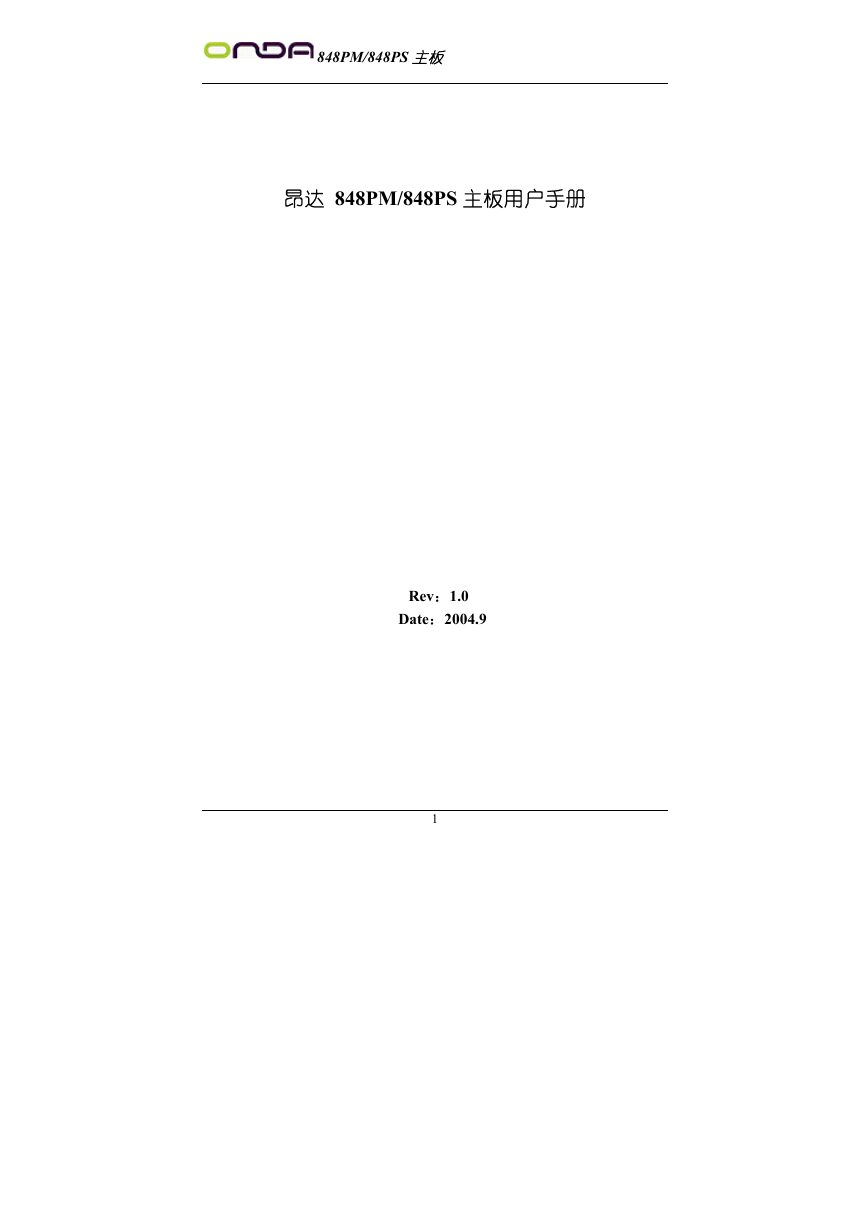

848PM/848PS 主板昂达 848PM/848PS 主板用户手册 Rev：1.0 Date：2004.9 1

848PM/848PS 主板给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 2

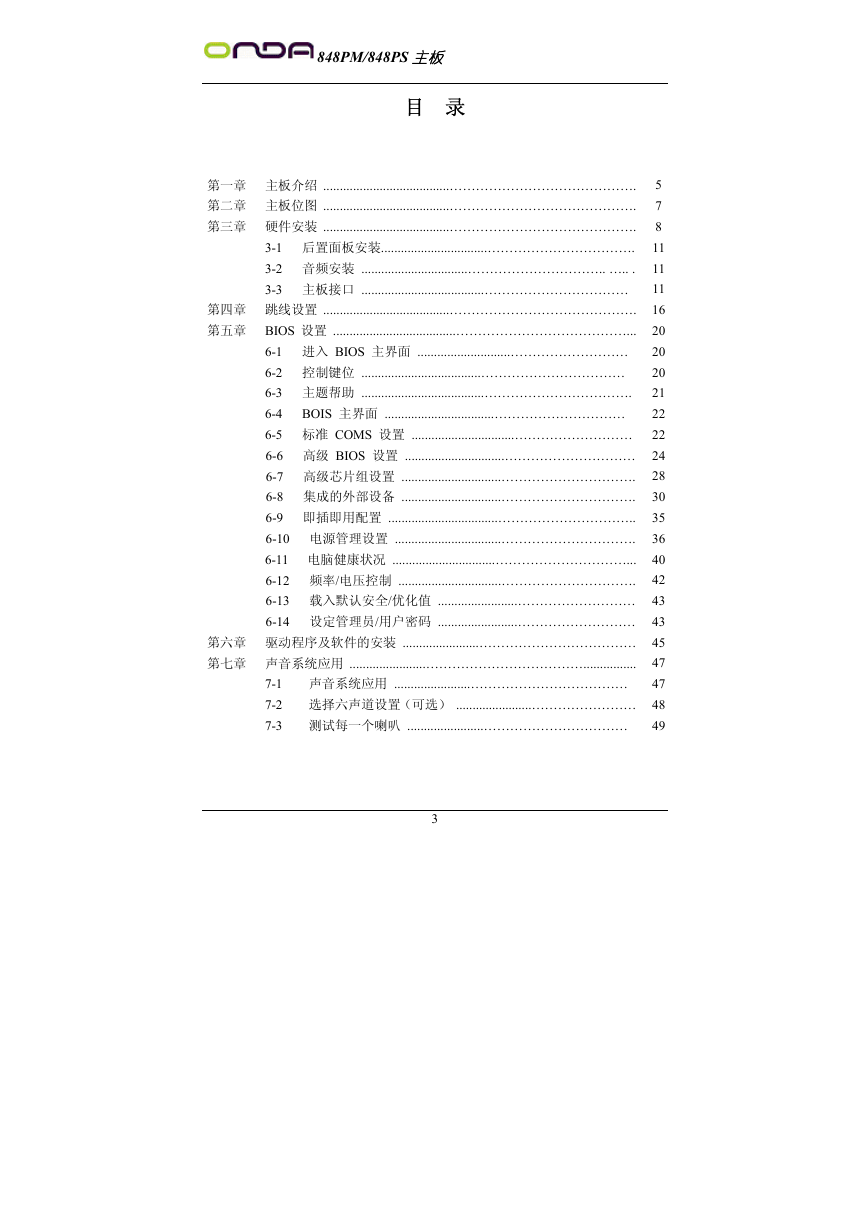

848PM/848PS 主板目录第一章主板介绍 ......................................……………………………………. 第二章主板位图 ......................................……………………………………. 第三章硬件安装 ......................................……………………………………. 5 7 8 3-1 后置面板安装................................……………………………. 11 3-2 音频安装 ................................………………………….. ….. . 11 3-3 主板接口 .....................................…………………………… 11 第四章跳线设置 ......................................……………………………………. 16 第五章 BIOS 设置 .....................................…………………………………... 20 20 6-1 进入 BIOS 主界面 ............................……………………… 20 6-2 控制键位 ....................................…………………………… 21 6-3 主题帮助 .....................................……………………………. 22 6-4 BOIS 主界面 .................................………………………… 22 6-5 标准 COMS 设置 ...............................……………………… 6-6 高级 BIOS 设置 ..............................………………………… 24 28 6-7 高级芯片组设置 ..............................…………………………. 30 6-8 集成的外部设备 ..............................…………………………. 6-9 即插即用配置 .................................………………………….. 35 36 6-10 电源管理设置 ................................…………………………. 6-11 电脑健康状况 ...............................…………………………... 40 6-12 频率/电压控制 ...............................…………………………. 42 43 6-13 载入默认安全/优化值 ........................……………………… 43 6-14 设定管理员/用户密码 ........................……………………… 第六章驱动程序及软件的安装 .......................……………………………… 45 第七章声音系统应用 .......................………………………………................ 47 47 7-1 声音系统应用 .......................……………………………… 7-2 选择六声道设置（可选） .......................…………………… 48 49 7-3 测试每一个喇叭 .......................…………………………… 3

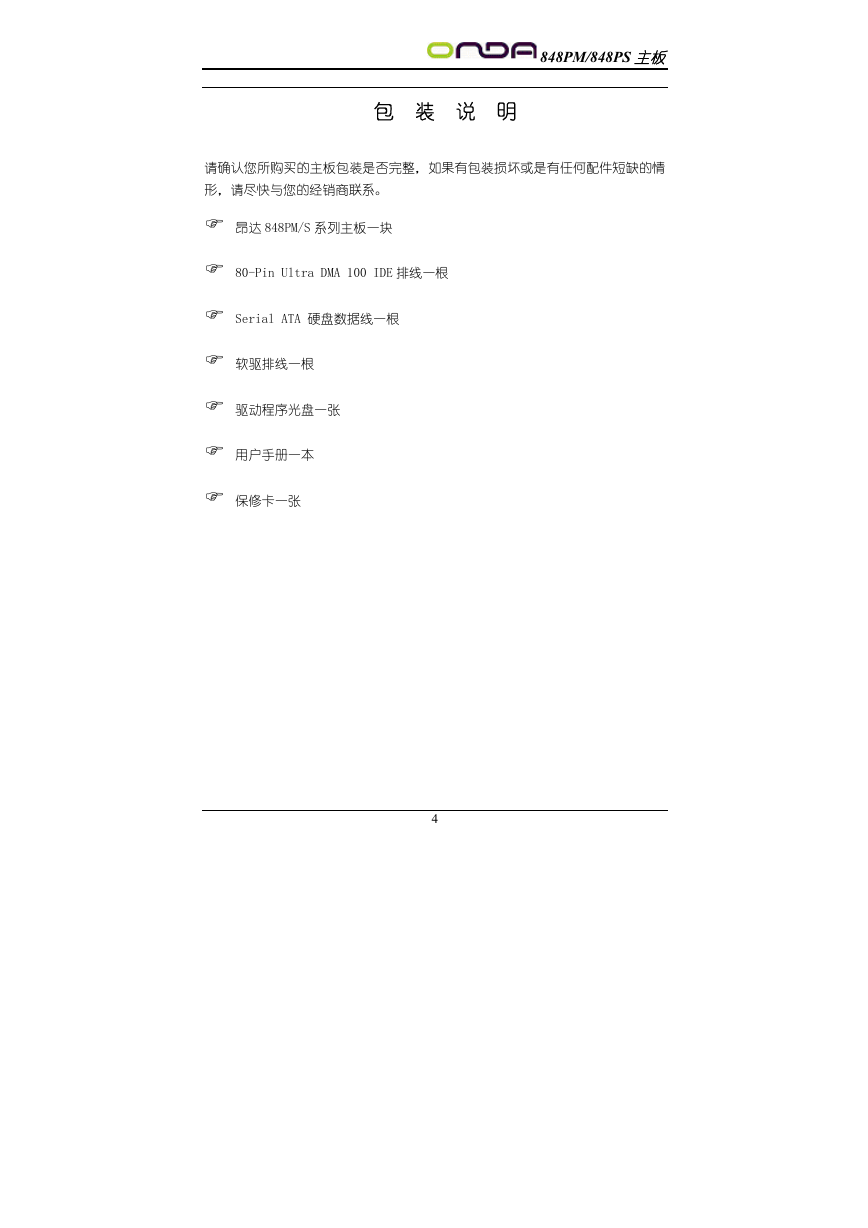

848PM/848PS 主板包装说明请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。昂达 848PM/S 系列主板一块 80-Pin Ultra DMA 100 IDE 排线一根 Serial ATA 硬盘数据线一根软驱排线一根驱动程序光盘一张用户手册一本保修卡一张 4

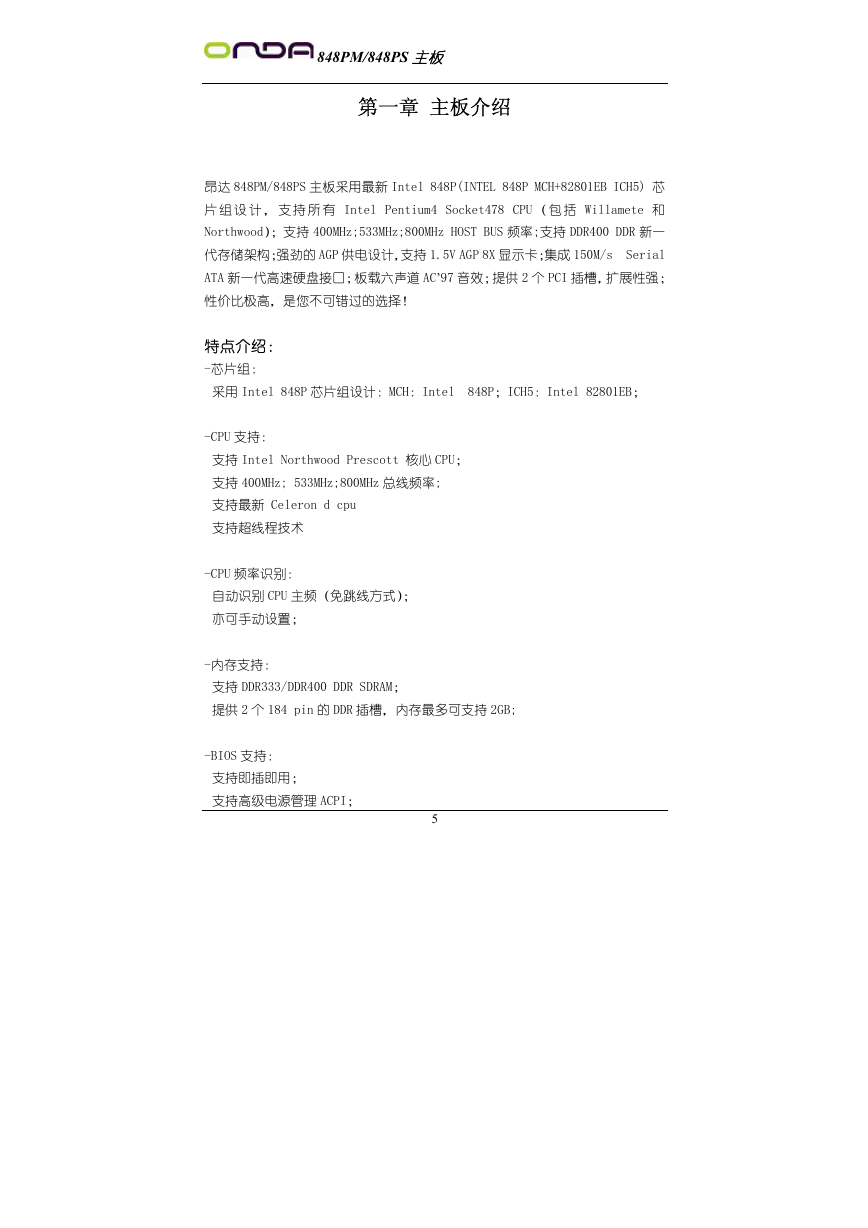

848PM/848PS 主板第一章主板介绍昂达 848PM/848PS 主板采用最新 Intel 848P(INTEL 848P MCH+82801EB ICH5) 芯片组设计，支持所有 Intel Pentium4 Socket478 CPU （包括 Willamete 和 Northwood）；支持 400MHz;533MHz;800MHz HOST BUS 频率;支持 DDR400 DDR 新一代存储架构；强劲的 AGP 供电设计，支持 1.5V AGP 8X 显示卡；集成 150M/s Serial ATA 新一代高速硬盘接口；板载六声道 AC’97 音效；提供 2 个 PCI 插槽，扩展性强；性价比极高，是您不可错过的选择！特点介绍： -芯片组：采用 Intel 848P 芯片组设计：MCH：Intel 848P；ICH5：Intel 82801EB； -CPU 支持：支持 Intel Northwood Prescott 核心 CPU；支持 400MHz; 533MHz;800MHz 总线频率; 支持最新 Celeron d cpu 支持超线程技术 -CPU 频率识别：自动识别 CPU 主频（免跳线方式）；亦可手动设置； -内存支持：支持 DDR333/DDR400 DDR SDRAM；提供 2 个 184 pin 的 DDR 插槽，内存最多可支持 2GB; -BIOS 支持：支持即插即用；支持高级电源管理 ACPI； 5

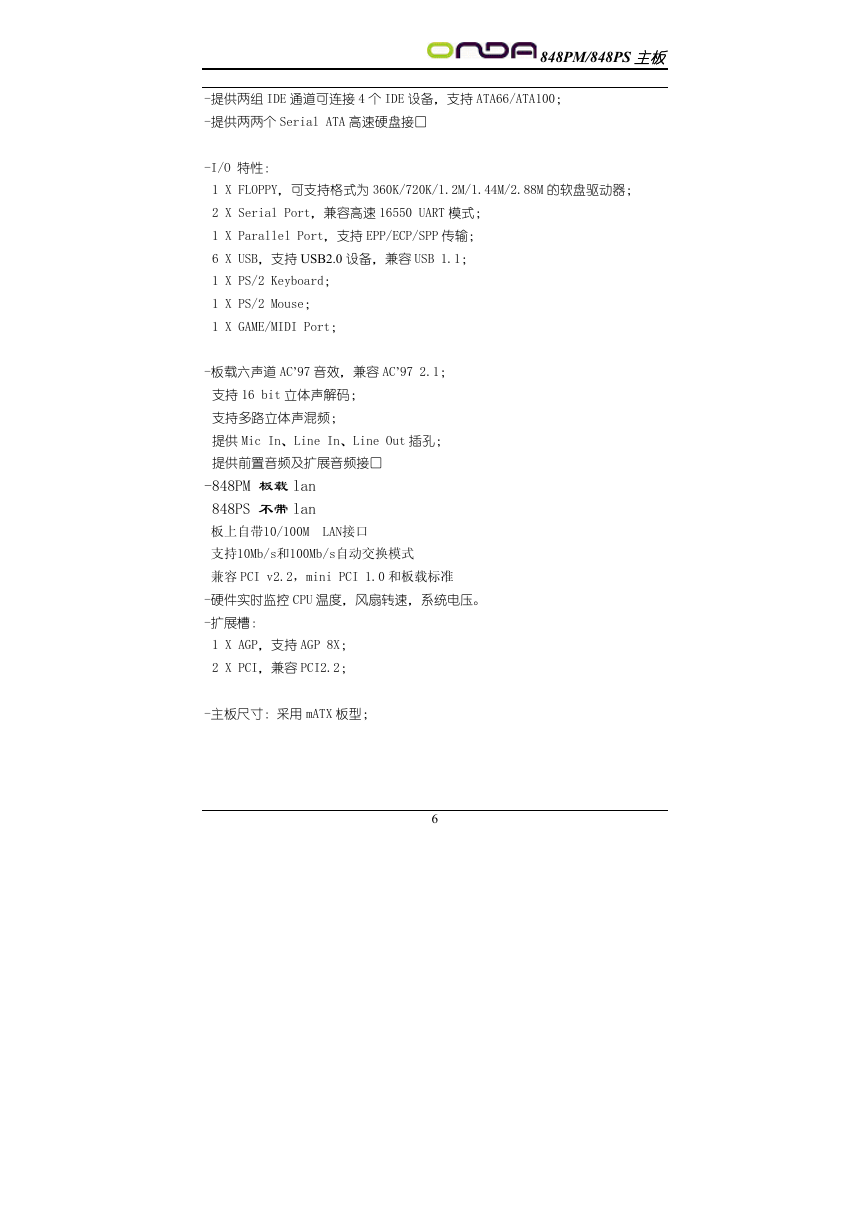

848PM/848PS 主板 -提供两组 IDE 通道可连接 4 个 IDE 设备，支持 ATA66/ATA100； -提供两两个 Serial ATA 高速硬盘接口 -I/O 特性： 1 X FLOPPY，可支持格式为 360K/720K/1.2M/1.44M/2.88M 的软盘驱动器； 2 X Serial Port，兼容高速 16550 UART 模式； 1 X Parallel Port，支持 EPP/ECP/SPP 传输； 6 X USB，支持 USB2.0 设备，兼容 USB 1.1； 1 X PS/2 Keyboard； 1 X PS/2 Mouse； 1 X GAME/MIDI Port； -板载六声道 AC’97 音效，兼容 AC’97 2.1；支持 16 bit 立体声解码；支持多路立体声混频；提供 Mic In、Line In、Line Out 插孔；提供前置音频及扩展音频接口 -848PM 板载 lan 848PS 不带 lan 板上自带10/100M LAN接口支持10Mb/s和100Mb/s自动交换模式兼容 PCI v2.2，mini PCI 1.0 和板载标准 -硬件实时监控 CPU 温度，风扇转速，系统电压。 -扩展槽： 1 X AGP，支持 AGP 8X； 2 X PCI，兼容 PCI2.2； -主板尺寸：采用 mATX 板型； 6

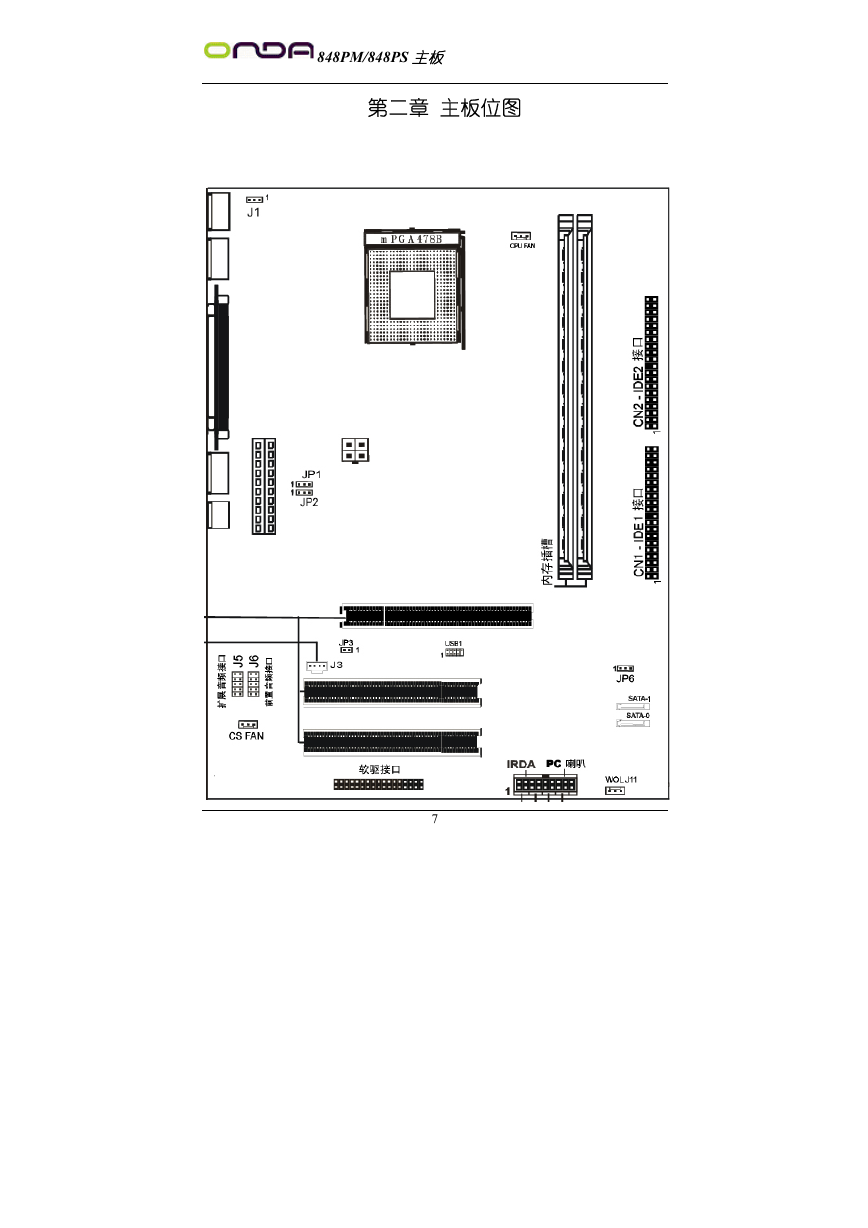

848PM/848PS 主板第二章主板位图 7

848PM/848PS 主板第三章硬件安装 3.1 后置面板介绍后置面板提供以下接口： Mouse 鼠标 10/100 LAN 并行接口图 17 3.1.1 Ps2 鼠标接口主板提供一个标准的 PS/2 鼠标迷你 DIN 接口，可连接一个 PS/2 鼠标。可将鼠标线与此接口直接相连。接头的位置和针脚定义如下： 6.NC No connection 4.VCC +5V 2.NC(NO CONNECTION) 图 18 5.Mouse Clock 3.GND(Gound) 1.Mouse DATE 3.1.2 Ps2 键盘接口主板提供一个标准的 PS/2 键盘迷你 DIN 接口，可连接一个 PS/2 键盘。您可将 PS/2 键盘线与此接口相连。 8
