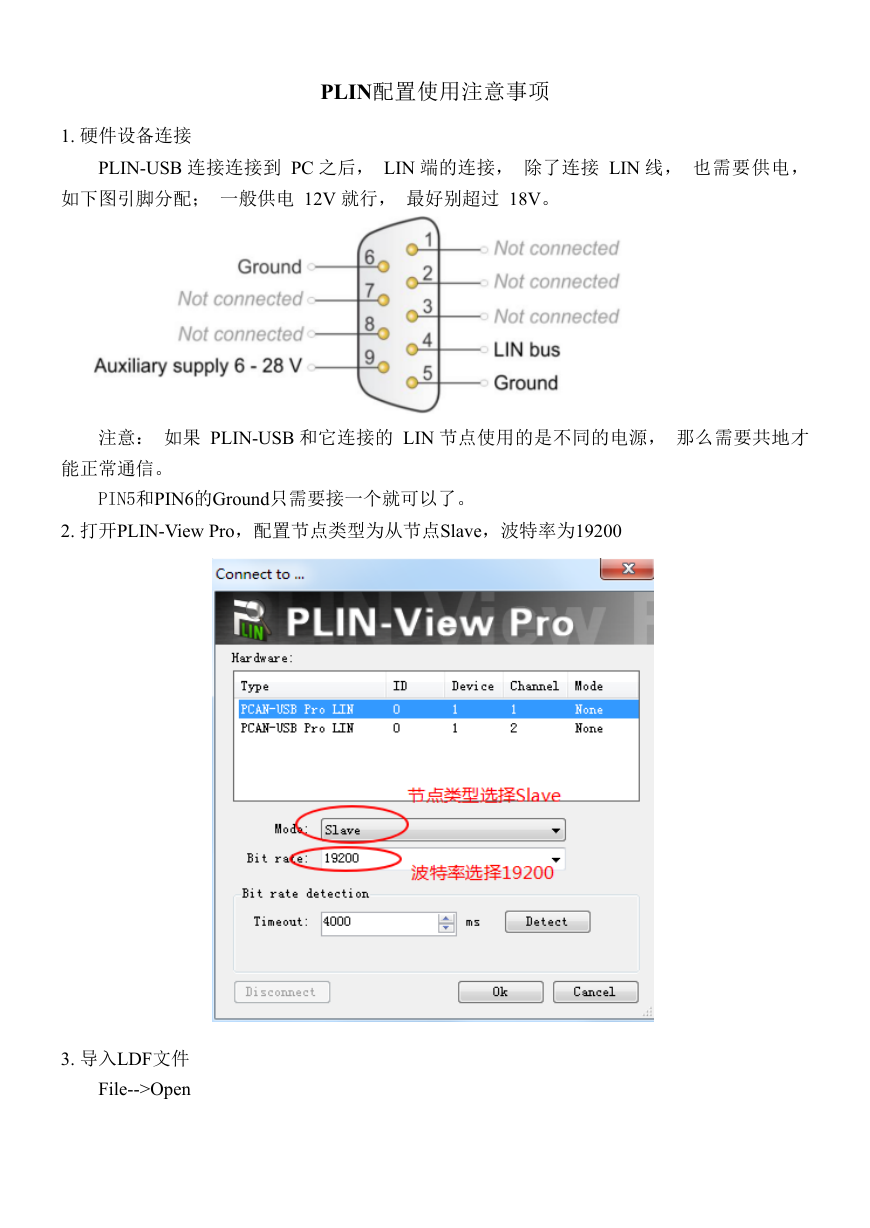

PLIN配置使用注意事项 1. 硬件设备连接 PLINUSB 连接连接到 PC 之后， LIN 端的连接，除了连接 LIN 线，也需要供电，如下图引脚分配；一般供电 12V 就行，最好别超过 18V。注意：如果 PLINUSB 和它连接的 LIN 节点使用的是不同的电源，那么需要共地才能正常通信。 PIN5和PIN6的Ground只需要接一个就可以了。 2. 打开PLINView Pro，配置节点类型为从节点Slave，波特率为19200 3. 导入LDF文件 File>Open

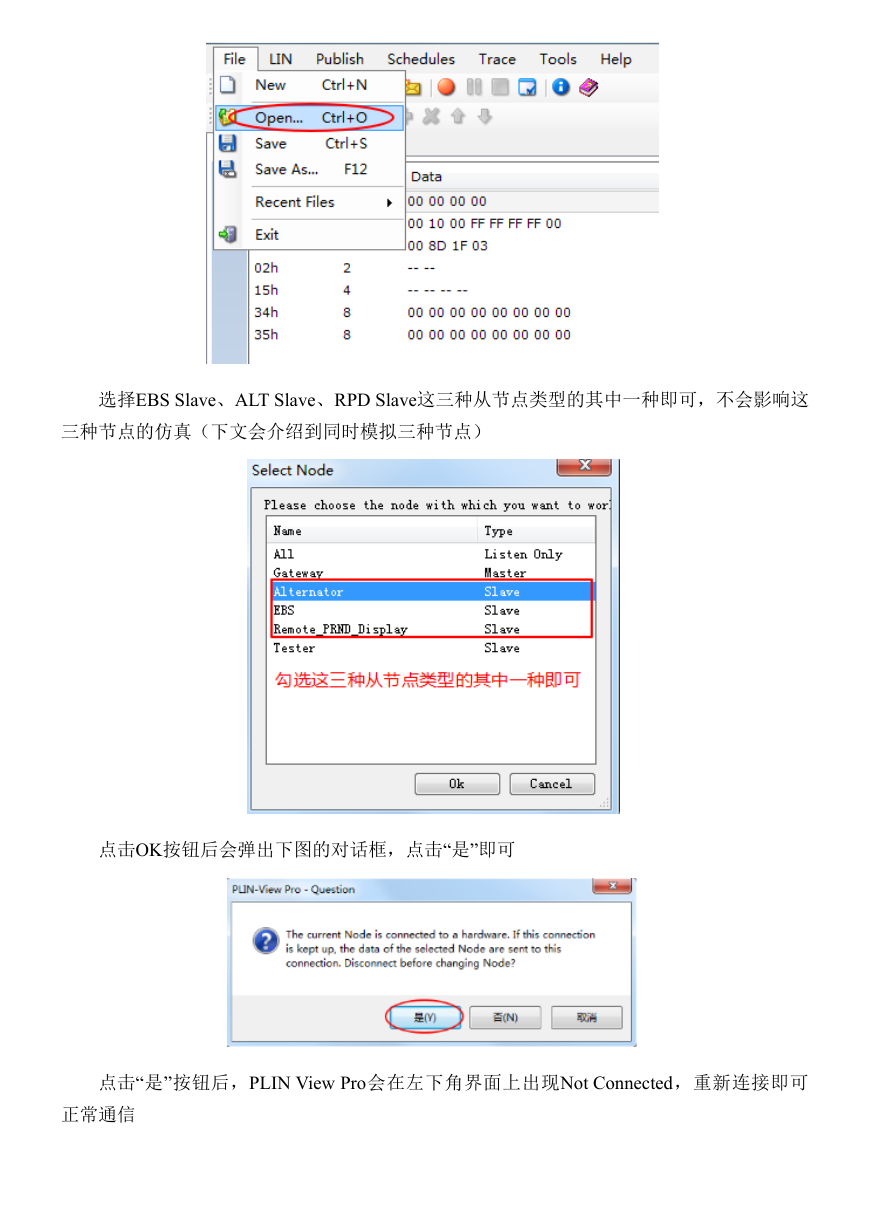

选择EBS Slave、ALT Slave、RPD Slave这三种从节点类型的其中一种即可，不会影响这三种节点的仿真（下文会介绍到同时模拟三种节点）点击OK按钮后会弹出下图的对话框，点击“是”即可点击“是”按钮后，PLIN View Pro会在左下角界面上出现Not Connected，重新连接即可正常通信

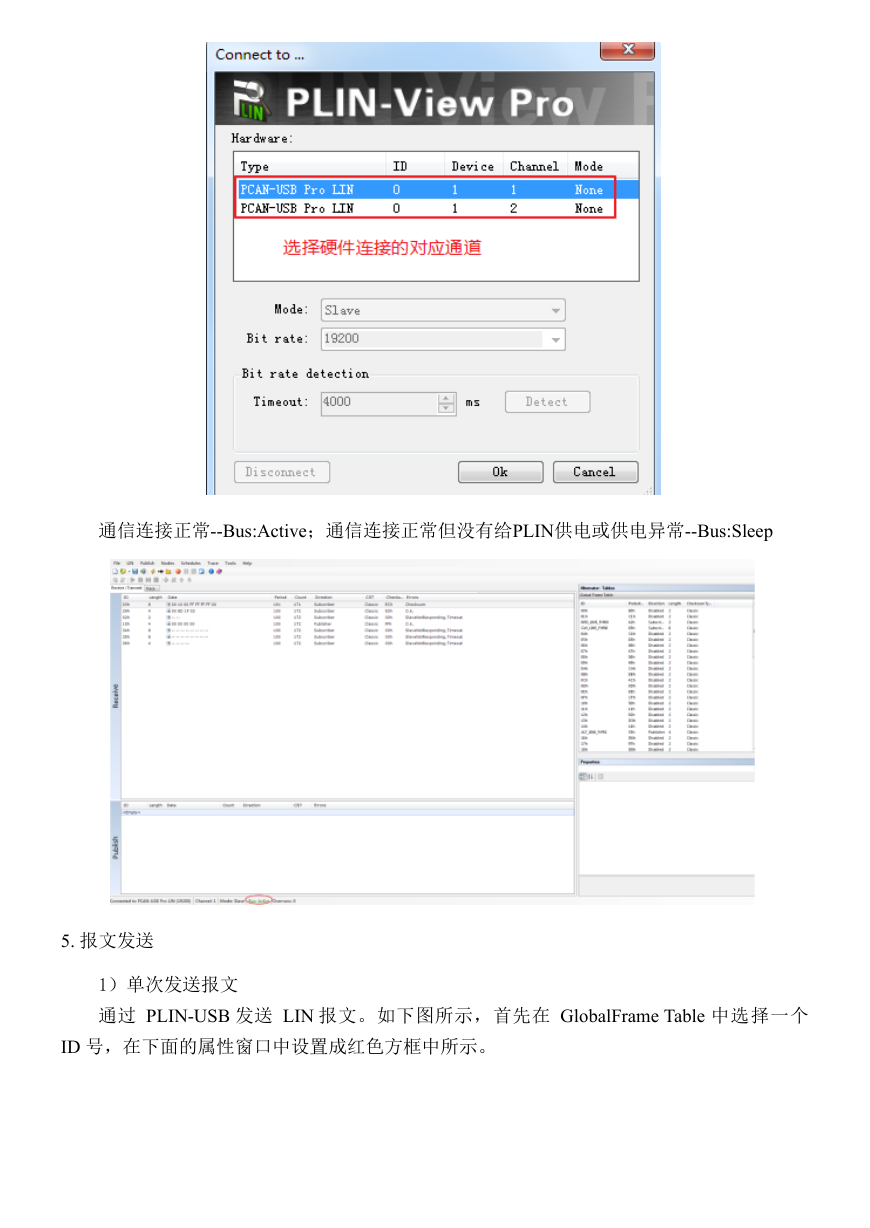

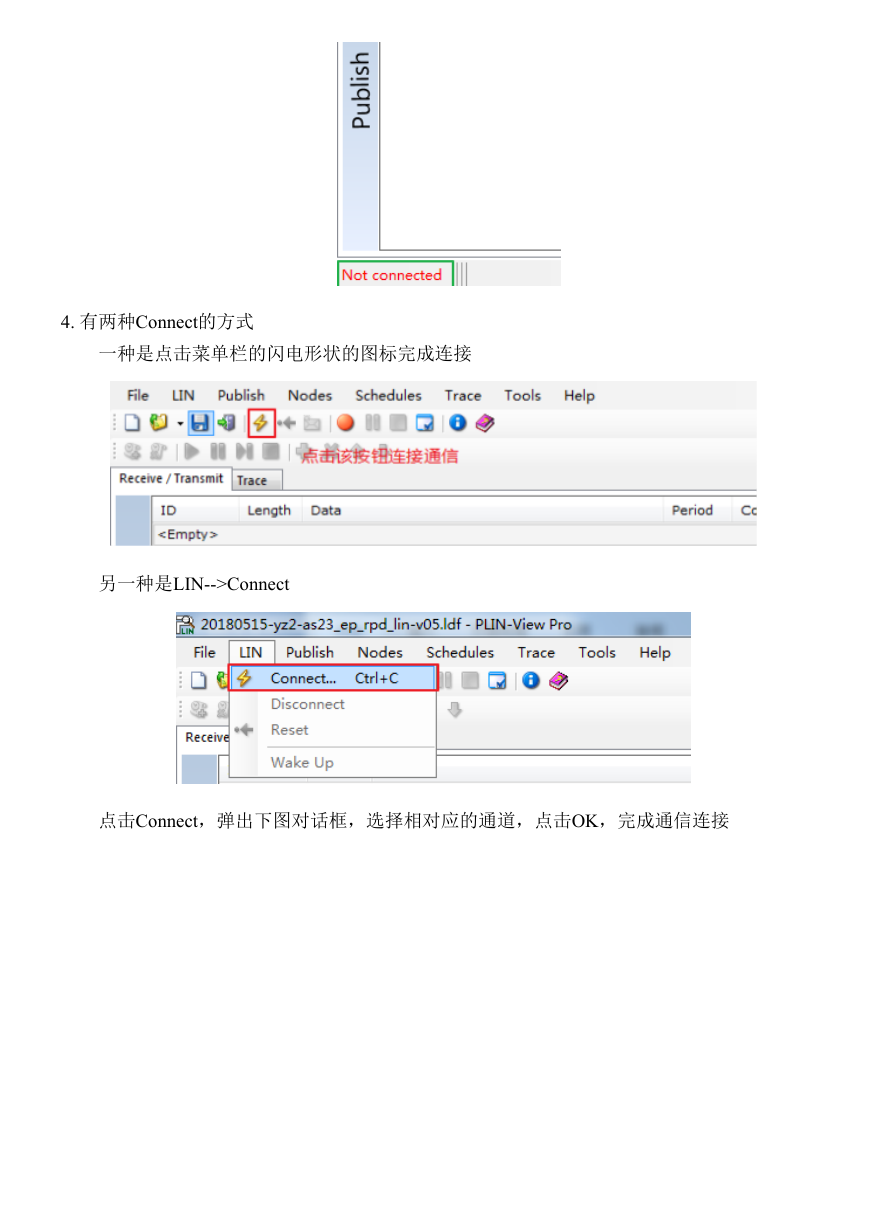

4. 有两种Connect的方式一种是点击菜单栏的闪电形状的图标完成连接另一种是LIN>Connect 点击Connect，弹出下图对话框，选择相对应的通道，点击OK，完成通信连接

通信连接正常Bus:Active；通信连接正常但没有给PLIN供电或供电异常Bus:Sleep 5. 报文发送 1）单次发送报文通过 PLINUSB 发送 LIN 报文。如下图所示，首先在 GlobalFrame Table 中选择一个 ID 号，在下面的属性窗口中设置成红色方框中所示。

如下图，在 Transmit 窗口中的空白处右击鼠标，选择 New Frame。弹出 Frame的编辑窗口。配置好 Frame 之后，如下图所示，点击发送即可。就可以在接收窗口看到刚才发送的数据。

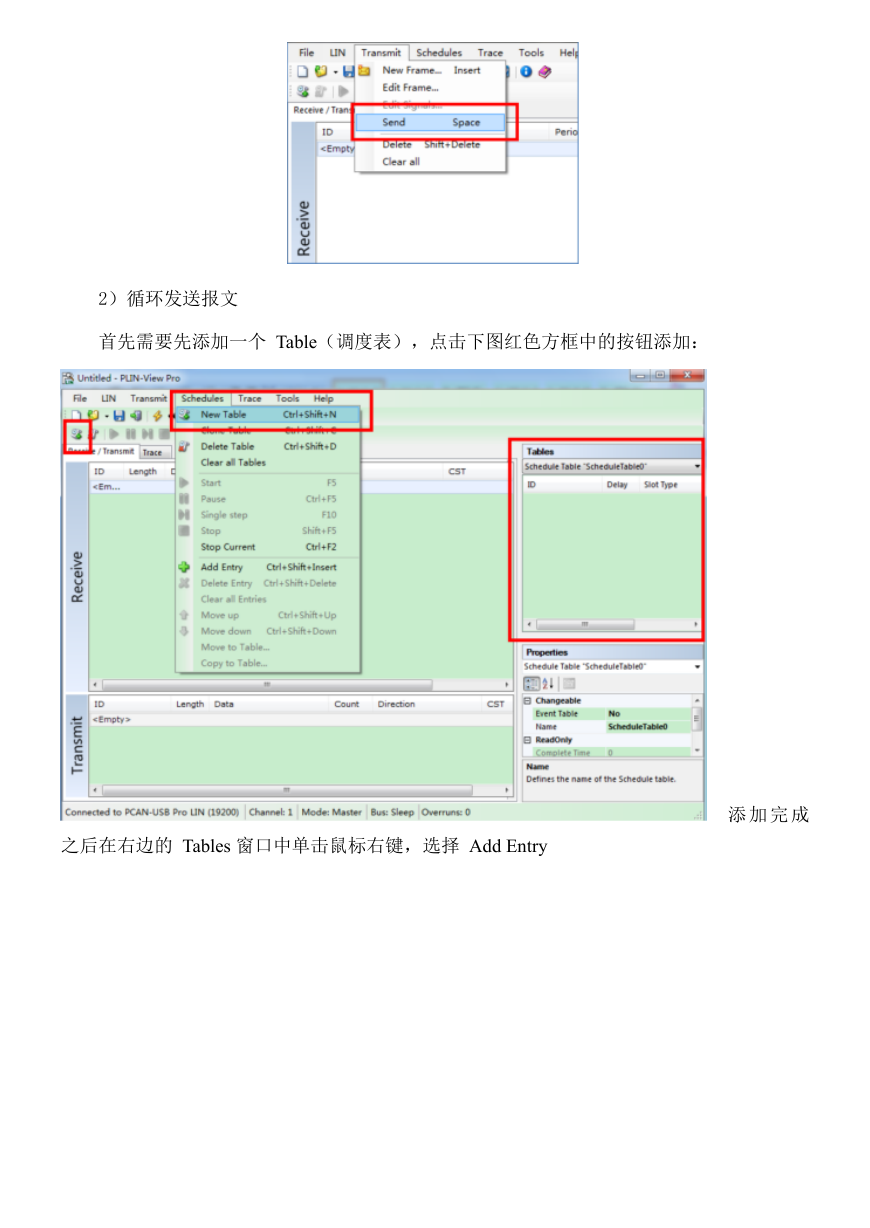

2）循环发送报文首先需要先添加一个 Table（调度表），点击下图红色方框中的按钮添加：之后在右边的 Tables 窗口中单击鼠标右键，选择 Add Entry 添加完成

在这里可以添加多个 ID，不过初始值都是 00，需要在下面的属性窗口中设置发送一条之后间隔的时间和具体的 ID 号，如下图所示：

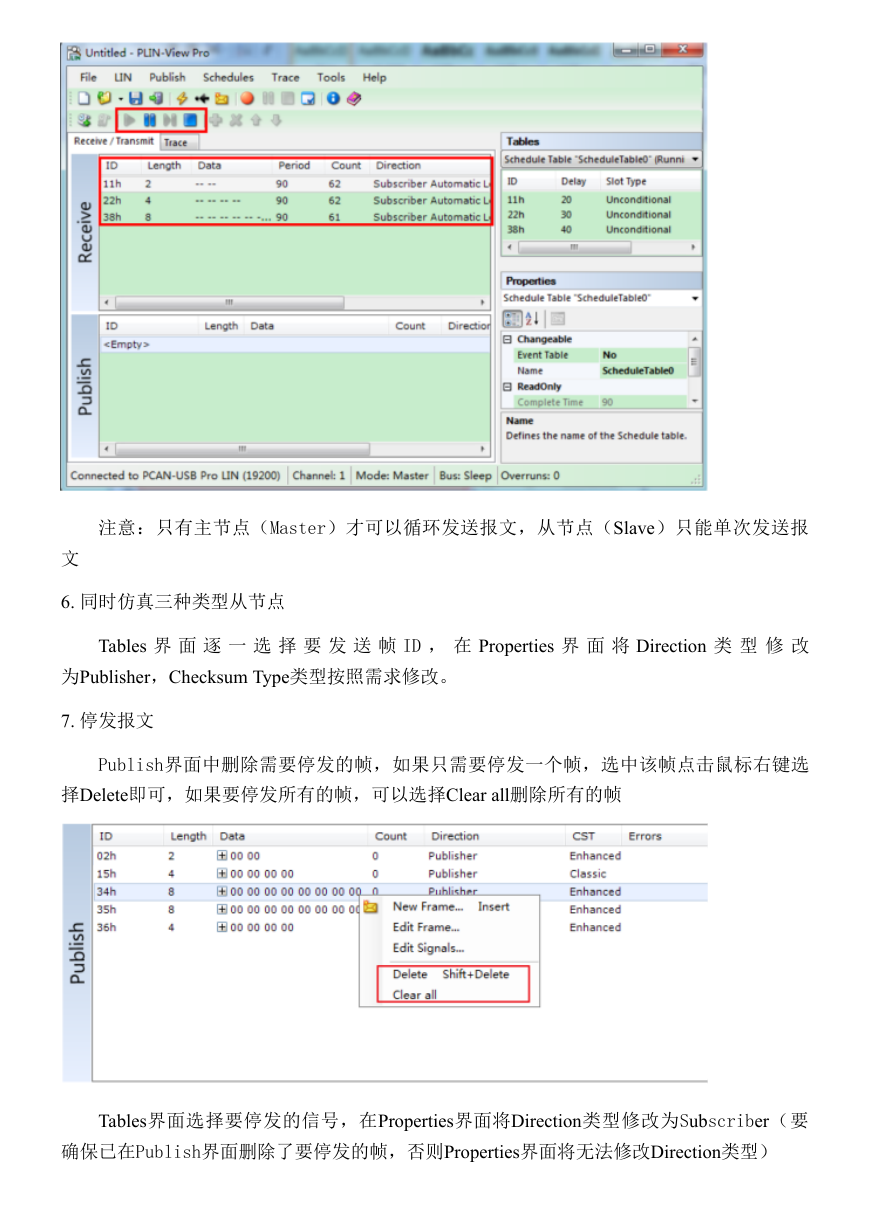

注意：只有主节点（Master）才可以循环发送报文，从节点（Slave）只能单次发送报文 6. 同时仿真三种类型从节点 Tables 界面逐一选择要发送帧 ID ，在 Properties 界面将 Direction 类型修改为Publisher，Checksum Type类型按照需求修改。 7. 停发报文 Publish界面中删除需要停发的帧，如果只需要停发一个帧，选中该帧点击鼠标右键选择Delete即可，如果要停发所有的帧，可以选择Clear all删除所有的帧 Tables界面选择要停发的信号，在Properties界面将Direction类型修改为Subscriber（要确保已在Publish界面删除了要停发的帧，否则Properties界面将无法修改Direction类型）
