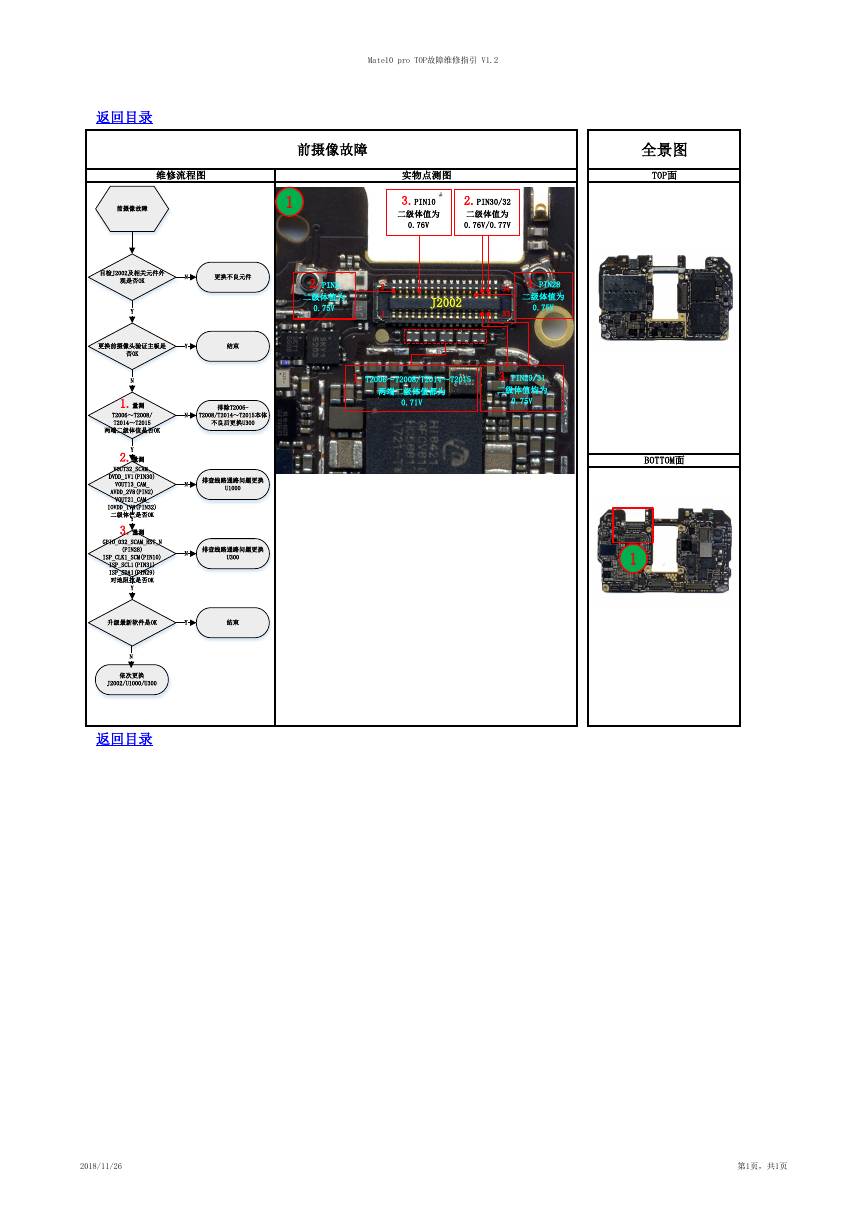

Mate10 pro TOP故障维修指引 V1.2 返回目录 前摄像故障 维修流程图 实物点测图 前摄像故障 1 3.PIN10 二级体值为 0.76V 2.PIN30/32 二级体值为 0.76V/0.77V 全景图 TOP面 2.PIN2 二级体值为 0.75V 2 1 J2002 3.PIN28 二级体值为 0.75V 34 33 1.T2006～T2008/T2014～T2015 两端二级体值都为 0.71V 3.PIN29/31 二级体值均为 0.75V BOTTOM面 1 目检J2002及相关元件外 观是否OK N 更换不良元件 Y 更换前摄像头验证主板是 Y 结束 否OK N 1.量测 T2006～T2008/ T2014～T2015 两端二级体值是否OK Y 2.量测 VOUT32_SCAM_ DVDD_1V1(PIN30) VOUT13_CAM_ AVDD_2V8(PIN2) VOUT21_CAM_ IOVDD_1V8(PIN32) 二级体值是否OK Y 3.量测 GPIO_032_SCAM_RST_N (PIN28) ISP_CLK1_SCM(PIN10) ISP_SCL1(PIN31) ISP_SDA1(PIN29) 对地阻抗是否OK Y 排除T2006- N T2008/T2014～T2015本体 不良后更换U300 N N 排查线路通路问题更换 U1000 排查线路通路问题更换 U300 升级最新软件是OK Y 结束 N 依次更换 J2002/U1000/U300 返回目录 2018/11/26 第1页，共1页
