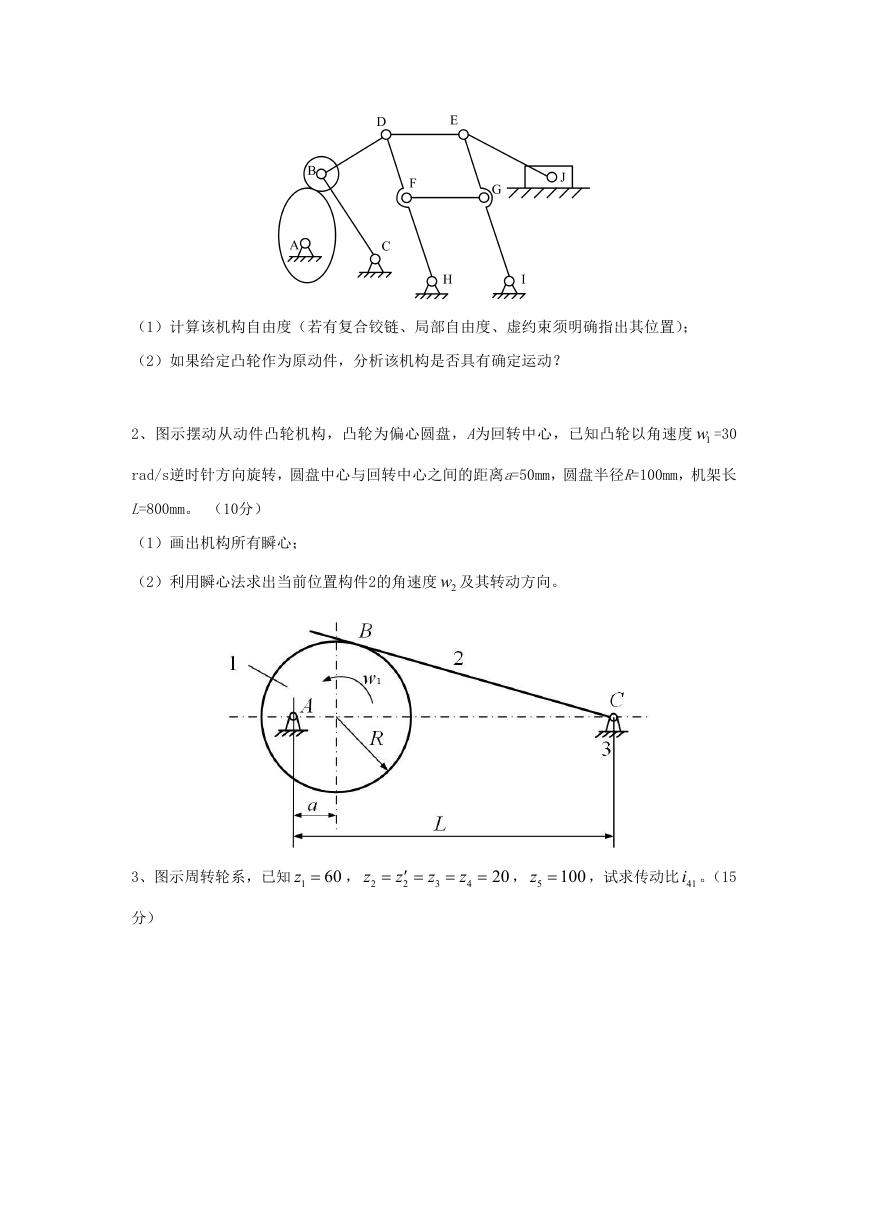

2019 年浙江宁波大学机械原理考研真题一、填空题(15 空，每空 2 分，共 30 分) 1、零件是最小的单元，而构件是最小的单元。 2、在曲柄摇杆机构中，摇杆的两个极限位置出现在两个共线位置，该两共线位置之间所夹的锐角称为。 3、三个彼此作平面平行运动的构件共有个速度瞬心，这几个瞬心必定位于。 4、减小基圆半径，凸轮机构的压力角，传力性能。 5、周转轮系分为和两类，其中自由度为 1 的是。 6、齿轮轮齿切削法按原理分为和两大类。 7、用飞轮进行调速时，若其它条件不变，则要求的速度不均匀系数越小，飞轮的转动惯量将越，在满足同样的速度不均匀系数条件下，为了减小飞轮的转动惯量，应将飞轮安装在轴上。二、问答题(每题 10 分，共 50 分) 1、运动副的作用是什么？平面机构的运动副有几种形式？请举例说明它们的特点。(10 分) 2、什么叫死点？它与机构的自由度 0F  有什么区别？(10 分) 3、在直动从动件盘形凸轮机构中，试问同一凸轮采用不同端部形状的从动件时，其从动件运动规律是否相同？为什么？(10 分) 4、试问以渐开线作为齿廓的齿轮副为什么能作定传动比传动？(10 分) 5、机械平衡的目的是什么？通常采用什么方法来实现？(10 分) 三、计算题(1-2 题每题 10 分，第 3 题 15 分，共 35 分) 1、图示机构，已知：DE=FG，DF=EG，DH=EI。试： (10分)

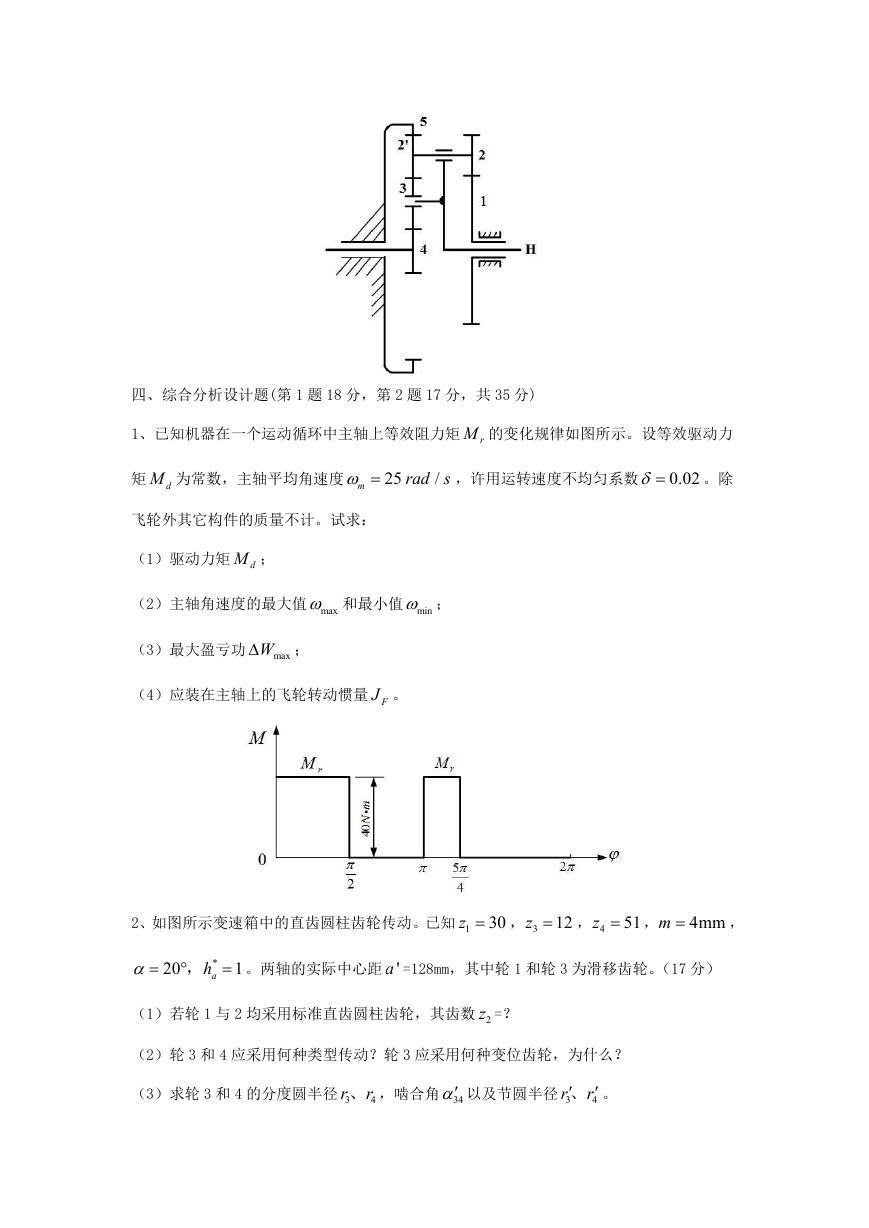

（1）计算该机构自由度（若有复合铰链、局部自由度、虚约束须明确指出其位置）；（2）如果给定凸轮作为原动件，分析该机构是否具有确定运动？ 2、图示摆动从动件凸轮机构，凸轮为偏心圆盘，A为回转中心，已知凸轮以角速度 1w =30 rad/s逆时针方向旋转，圆盘中心与回转中心之间的距离a=50mm，圆盘半径R=100mm，机架长 L=800mm。（10分）（1）画出机构所有瞬心；（2）利用瞬心法求出当前位置构件2的角速度 2w 及其转动方向。 3、图示周转轮系，已知 1 z  ， 2 z 60  z 2  z 3  z 4 分）  ， 5 20 z  100 ，试求传动比 41i 。（15

四、综合分析设计题(第 1 题 18 分，第 2 题 17 分，共 35 分) 1、已知机器在一个运动循环中主轴上等效阻力矩 rM 的变化规律如图所示。设等效驱动力矩 dM 为常数，主轴平均角速度  m 25 / rad s ，许用运转速度不均匀系数  0.02 。除飞轮外其它构件的质量不计。试求：（1）驱动力矩 dM ；（2）主轴角速度的最大值 max 和最小值 min ；（3）最大盈亏功 maxW ；（4）应装在主轴上的飞轮转动惯量 FJ 。 2、如图所示变速箱中的直齿圆柱齿轮传动。已知 1 z  ， 3 30 z  ， 4 12 z  ， 51 m  4mm ，   20  ， * ah  1 。两轴的实际中心距 'a =128mm，其中轮 1 和轮 3 为滑移齿轮。（17 分）（1）若轮 1 与 2 均采用标准直齿圆柱齿轮，其齿数 2z =？（2）轮 3 和 4 应采用何种类型传动？轮 3 应采用何种变位齿轮，为什么？ r （3）求轮 3 和 4 的分度圆半径 3  r、，啮合角 34 以及节圆半径 3 、。 r r 4 4
