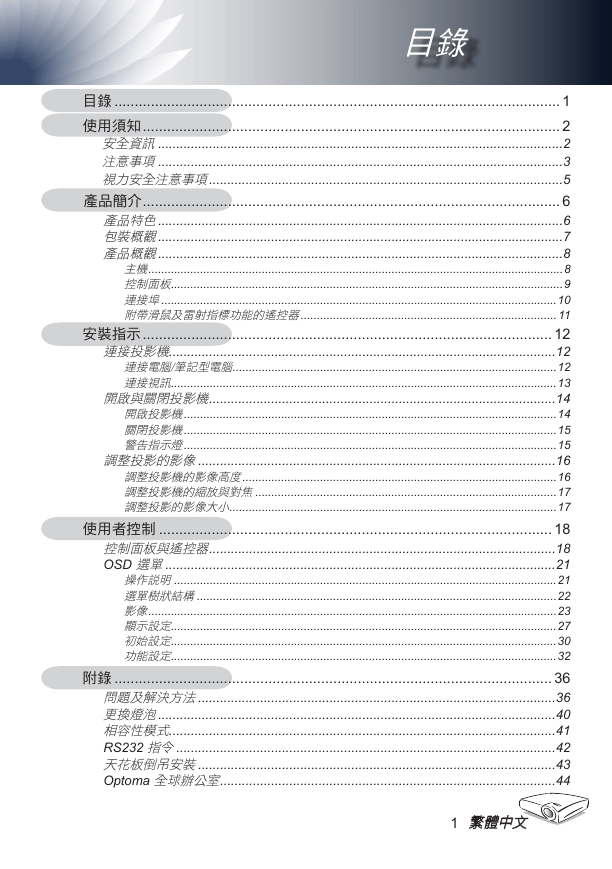

目錄目錄............................................................................................................... 使用須知........................................................................................................ 2 安全資訊................................................................................................................2 注意事項................................................................................................................3 視力安全注意事項..................................................................................................5 產品簡介........................................................................................................ 6 產品特色................................................................................................................6 包裝概觀................................................................................................................7 產品概觀................................................................................................................8 主機.................................................................................................................................8 控制面板..........................................................................................................................9 連接埠...........................................................................................................................10 附帶滑鼠及雷射指標功能的遙控器................................................................................11 安裝指示...................................................................................................... 2 連接投影機...........................................................................................................12 連接電腦/筆記型電腦.....................................................................................................12 連接視訊........................................................................................................................13 開啟與關閉投影機................................................................................................14 開啟投影機....................................................................................................................14 關閉投影機....................................................................................................................15 警告指示燈....................................................................................................................15 調整投影的影像...................................................................................................16 調整投影機的影像高度..................................................................................................16 調整投影機的縮放與對焦..............................................................................................17 調整投影的影像大小......................................................................................................17 使用者控制.................................................................................................. 8 控制面板與遙控器................................................................................................18 OSD 選單............................................................................................................21 操作說明........................................................................................................................21 選單樹狀結構................................................................................................................22 影像...............................................................................................................................23 顯示設定........................................................................................................................27 初始設定........................................................................................................................30 功能設定........................................................................................................................32 附錄............................................................................................................. 36 問題及解決方法...................................................................................................36 更換燈泡..............................................................................................................40 相容性模式...........................................................................................................41 RS232.指令.........................................................................................................42 天花板倒吊安裝...................................................................................................43 Optoma.全球辦公室.............................................................................................44 繁體中文

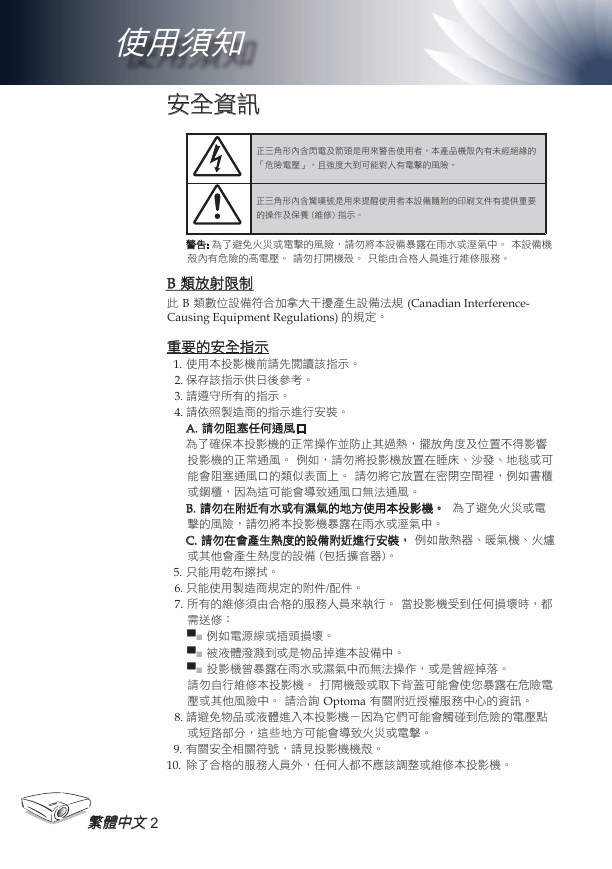

使用須知安全資訊正三角形內含閃電及箭頭是用來警告使用者，本產品機殼內有未經絕緣的「危險電壓」，且強度大到可能對人有電擊的風險。正三角形內含驚嘆號是用來提醒使用者本設備隨附的印刷文件有提供重要的操作及保養 (維修) 指示。警告: 為了避免火災或電擊的風險，請勿將本設備暴露在雨水或溼氣中。本設備機殼內有危險的高電壓。請勿打開機殼。只能由合格人員進行維修服務。 B 類放射限制此 B 類數位設備符合加拿大干擾產生設備法規 (Canadian Interference- Causing Equipment Regulations) 的規定。重要的安全指示 1. 使用本投影機前請先閱讀該指示。 2. 保存該指示供日後參考。 3. 請遵守所有的指示。 4. 請依照製造商的指示進行安裝。 A. 請勿阻塞任何通風口為了確保本投影機的正常操作並防止其過熱，擺放角度及位置不得影響投影機的正常通風。例如，請勿將投影機放置在睡床、沙發、地毯或可能會阻塞通風口的類似表面上。請勿將它放置在密閉空間裡，例如書櫃或鋼櫃，因為這可能會導致通風口無法通風。 B. 請勿在附近有水或有濕氣的地方使用本投影機。為了避免火災或電擊的風險，請勿將本投影機暴露在雨水或溼氣中。 C. 請勿在會產生熱度的設備附近進行安裝，例如散熱器、暖氣機、火爐或其他會產生熱度的設備 (包括擴音器)。 5. 只能用乾布擦拭。 6. 只能使用製造商規定的附件/配件。 7. 所有的維修須由合格的服務人員來執行。當投影機受到任何損壞時，都需送修： ▀■ 例如電源線或插頭損壞。 ▀■ 被液體潑濺到或是物品掉進本設備中。 ▀■ 投影機曾暴露在雨水或濕氣中而無法操作，或是曾經掉落。請勿自行維修本投影機。打開機殼或取下背蓋可能會使您暴露在危險電壓或其他風險中。請洽詢 Optoma 有關附近授權服務中心的資訊。 8. 請避免物品或液體進入本投影機－因為它們可能會觸碰到危險的電壓點或短路部分，這些地方可能會導致火災或電擊。 9. 有關安全相關符號，請見投影機機殼。 10. 除了合格的服務人員外，任何人都不應該調整或維修本投影機。繁體中文2 繁體中文2

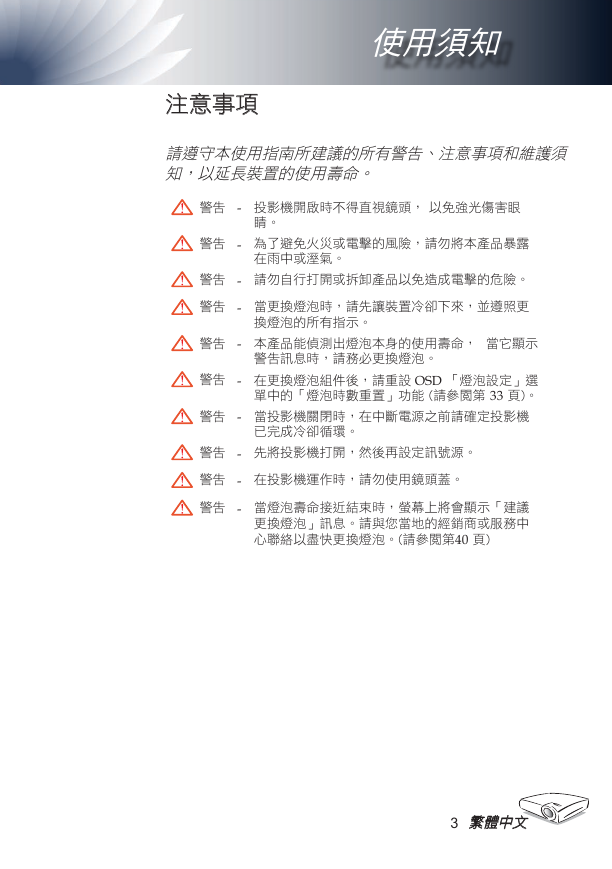

使用須知注意事項請遵守本使用指南所建議的所有警告、注意事項和維護須知，以延長裝置的使用壽命。警告 - 投影機開啟時不得直視鏡頭，以免強光傷害眼睛。警告 - 為了避免火災或電擊的風險，請勿將本產品暴露在雨中或溼氣。警告 - 請勿自行打開或拆卸產品以免造成電擊的危險。警告 - 當更換燈泡時，請先讓裝置冷卻下來，並遵照更換燈泡的所有指示。警告 - 本產品能偵測出燈泡本身的使用壽命，當它顯示警告訊息時，請務必更換燈泡。警告 - 在更換燈泡組件後，請重設 OSD 「燈泡設定」選單中的「燈泡時數重置」功能 (請參閱第 33 頁)。警告 - 當投影機關閉時，在中斷電源之前請確定投影機已完成冷卻循環。警告 - 先將投影機打開，然後再設定訊號源。警告 - 在投影機運作時，請勿使用鏡頭蓋。警告 - 當燈泡壽命接近結束時，螢幕上將會顯示「建議更換燈泡」訊息。請與您當地的經銷商或服務中心聯絡以盡快更換燈泡。(請參閱第40 頁) 3 3 繁體中文繁體中文

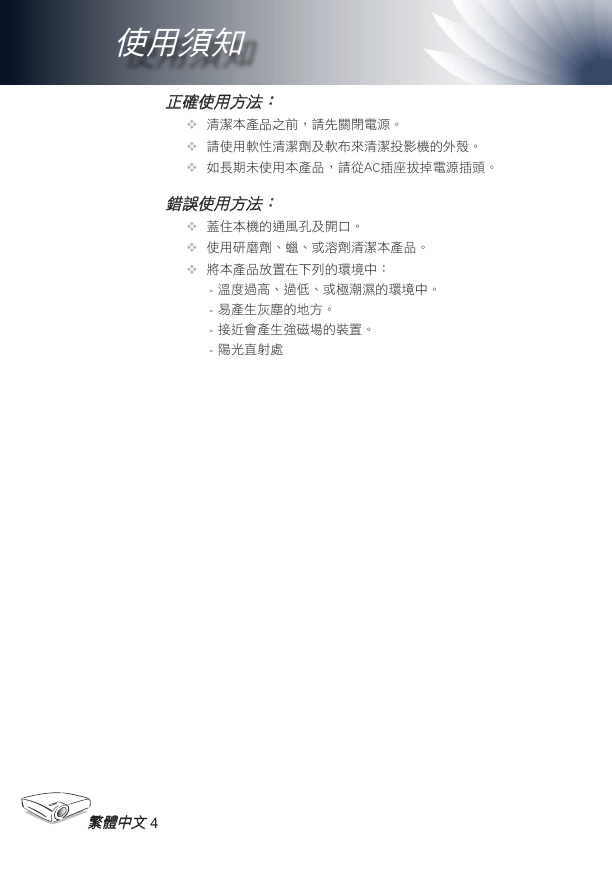

使用須知正確使用方法：  清潔本產品之前，請先關閉電源。  請使用軟性清潔劑及軟布來清潔投影機的外殼。  如長期未使用本產品，請從AC插座拔掉電源插頭。錯誤使用方法：  蓋住本機的通風孔及開口。  使用研磨劑、蠟、或溶劑清潔本產品。  將本產品放置在下列的環境中： - 溫度過高、過低、或極潮濕的環境中。 - 易產生灰塵的地方。 - 接近會產生強磁場的裝置。 - 陽光直射處繁體中文繁體中文

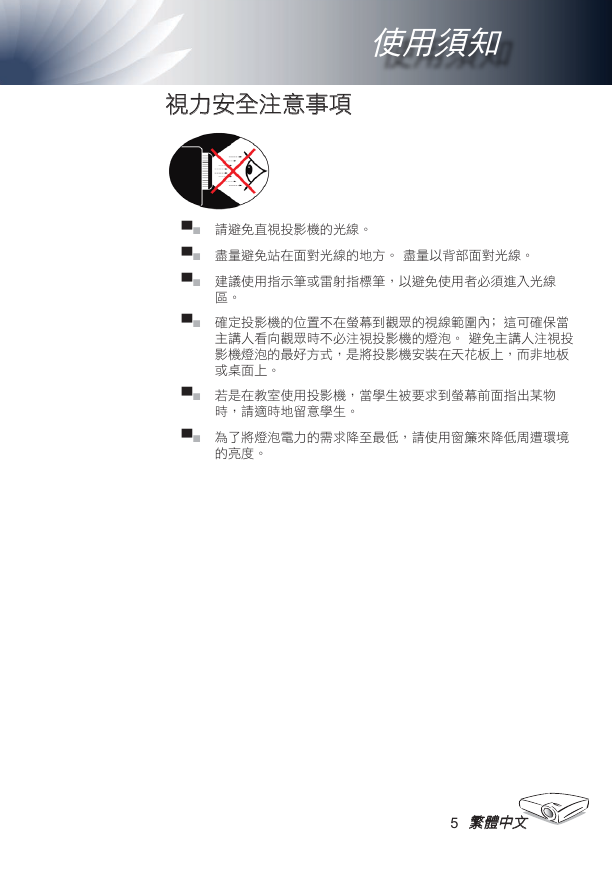

使用須知視力安全注意事項 ▀■ ▀■ ▀■ ▀■ ▀■ ▀■ 請避免直視投影機的光線。盡量避免站在面對光線的地方。盡量以背部面對光線。建議使用指示筆或雷射指標筆，以避免使用者必須進入光線區。確定投影機的位置不在螢幕到觀眾的視線範圍內﹔這可確保當主講人看向觀眾時不必注視投影機的燈泡。避免主講人注視投影機燈泡的最好方式，是將投影機安裝在天花板上，而非地板或桌面上。若是在教室使用投影機，當學生被要求到螢幕前面指出某物時，請適時地留意學生。為了將燈泡電力的需求降至最低，請使用窗簾來降低周遭環境的亮度。繁體中文繁體中文

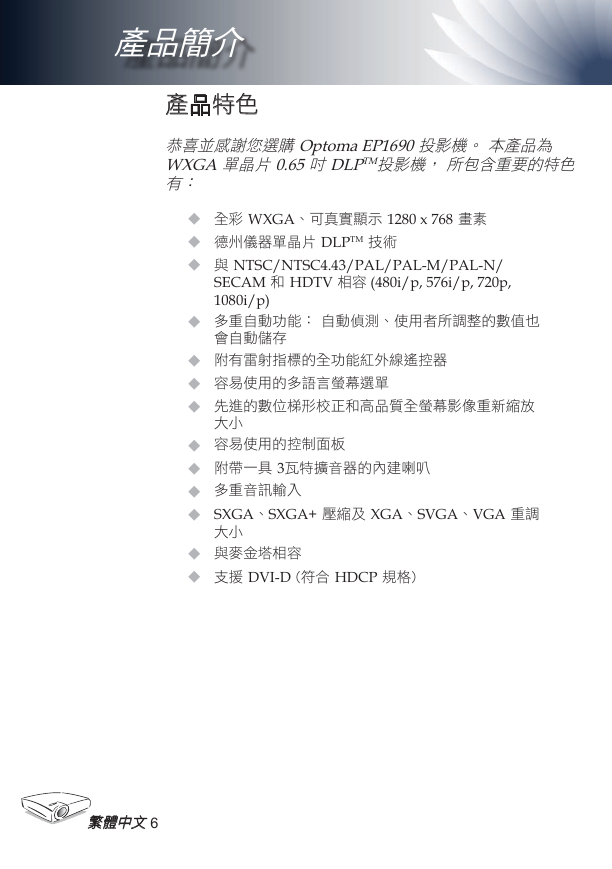

產品簡介產品特色恭喜並感謝您選購 Optoma EP1690 投影機。本產品為 WXGA 單晶片 0.65 吋 DLPTM投影機，所包含重要的特色有：  全彩 WXGA、可真實顯示 1280 x 768 畫素  德州儀器單晶片 DLPTM 技術  與 NTSC/NTSC4.43/PAL/PAL-M/PAL-N/ SECAM 和 HDTV 相容 (480i/p, 576i/p, 720p, 1080i/p)  多重自動功能：自動偵測、使用者所調整的數值也會自動儲存  附有雷射指標的全功能紅外線遙控器  容易使用的多語言螢幕選單  先進的數位梯形校正和高品質全螢幕影像重新縮放大小  容易使用的控制面板  附帶一具 3瓦特擴音器的內建喇叭  多重音訊輸入  SXGA、SXGA+ 壓縮及 XGA、SVGA、VGA 重調大小  與麥金塔相容  支援 DVI-D (符合 HDCP 規格) 繁體中文6 繁體中文6

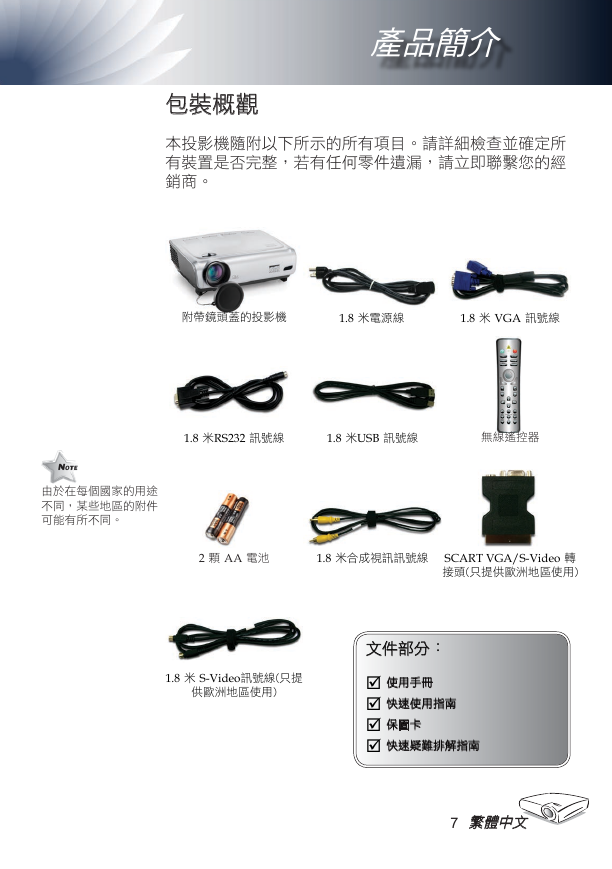

產品簡介包裝概觀本投影機隨附以下所示的所有項目。請詳細檢查並確定所有裝置是否完整，若有任何零件遺漏，請立即聯繫您的經銷商。附帶鏡頭蓋的投影機 1.8 米電源線 1.8 米 VGA 訊號線 1.8 米RS232 訊號線 1.8 米USB 訊號線無線遙控器由於在每個國家的用途不同，某些地區的附件可能有所不同。 2 顆 AA 電池 1.8 米合成視訊訊號線 SCART VGA/S-Video 轉接頭(只提供歐洲地區使用) 1.8 米 S-Video訊號線(只提供歐洲地區使用) 文件部分：  使用手冊  快速使用指南  保固卡  快速疑難排解指南繁體中文繁體中文

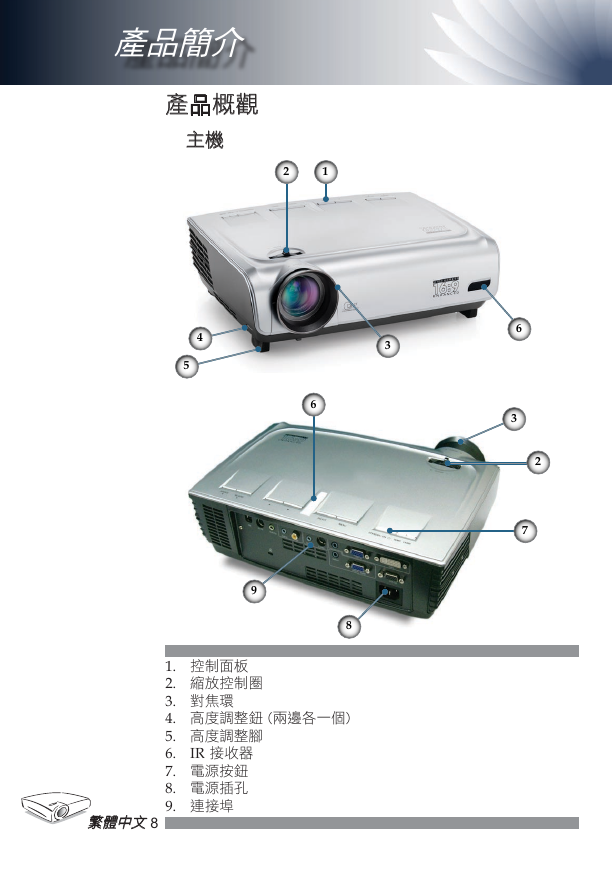

產品簡介產品概觀主機 1 6 3 4 5 9 8 1. 控制面板 2. 縮放控制圈 3. 對焦環 4. 高度調整鈕 (兩邊各一個) 5. 高度調整腳 6. IR 接收器 7. 電源按鈕 8. 電源插孔 9. 連接埠繁體中文8 繁體中文8 6 3 2 7 2
