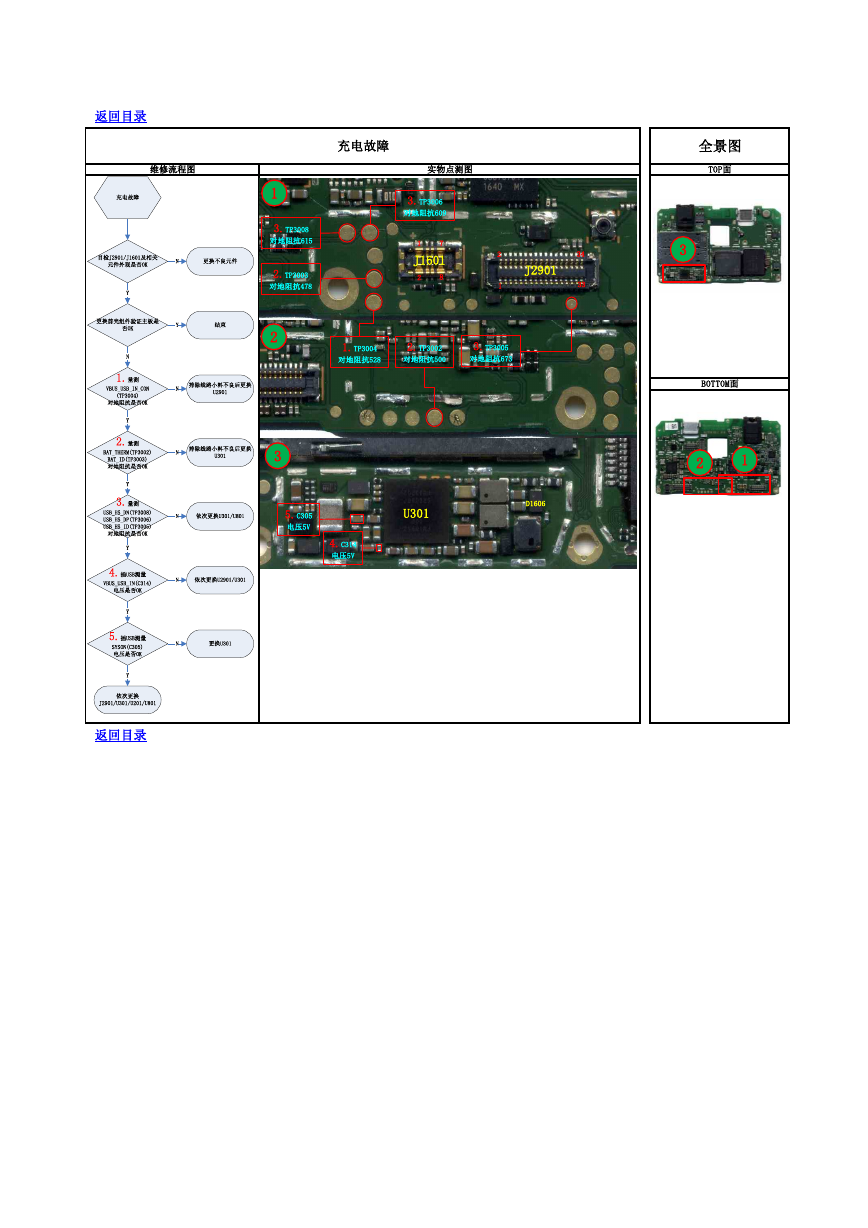

返回目录 维修流程图 实物点测图 充电故障 全景图 TOP面 3.TP3006 对地阻抗609 1 7 J1601 2 8 2 1 J2901 34 33 3 1.TP3004 对地阻抗528 2.TP3002 对地阻抗500 3.TP3005 对地阻抗673 1 3.TP3008 对地阻抗615 2.TP3003 对地阻抗478 2 3 BOTTOM面 2 1 U301 D1606 5.C305 电压5V 4.C314 电压5V 返回目录 充电故障目检J2901/J1601及相关元件外观是否OKY更换前壳组件验证主板是否OKN更换不良元件N结束Y排除线路小料不良后更换U29011.量测VBUS_USB_IN_CON(TP3004)对地阻抗是否OK2.量测BAT_THERM(TP3002)BAT_ID(TP3003)对地阻抗是否OKYNY排除线路小料不良后更换U301N3.量测USB_HS_DN(TP3008)USB_HS_DP(TP3006)USB_HS_ID(TP3005)对地阻抗是否OK依次更换J2901/U301/U201/U8014.插USB测量VBUS_USB_IN(C314)电压是否OK依次更换U2901/U301N5.插USB测量SYSON(C305)电压是否OKY更换U301NY依次更换U301/U801NY
