5516D_5520D_Ope_EX.book Page 2 Tuesday, August 26, 2008 2:28 PM

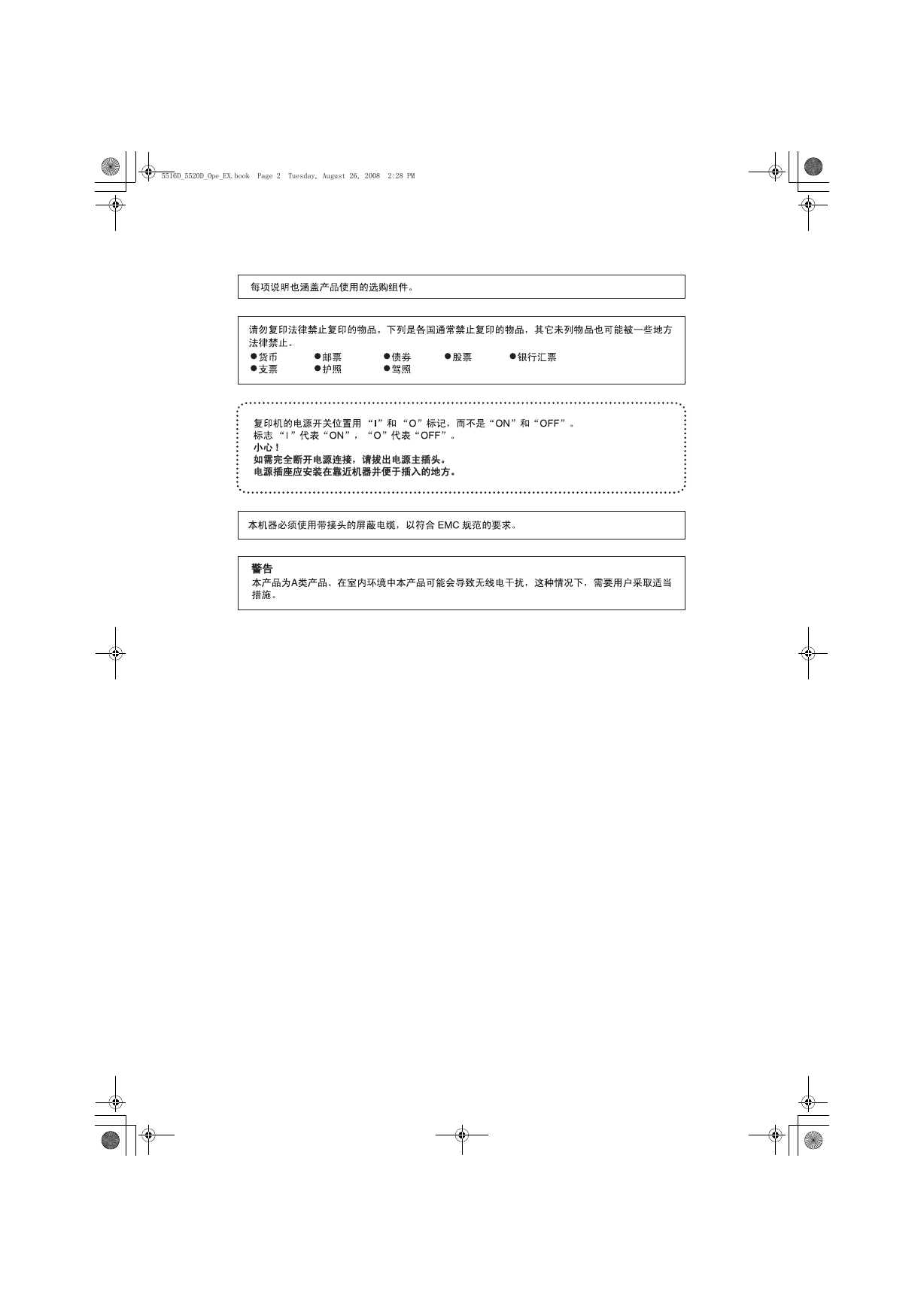

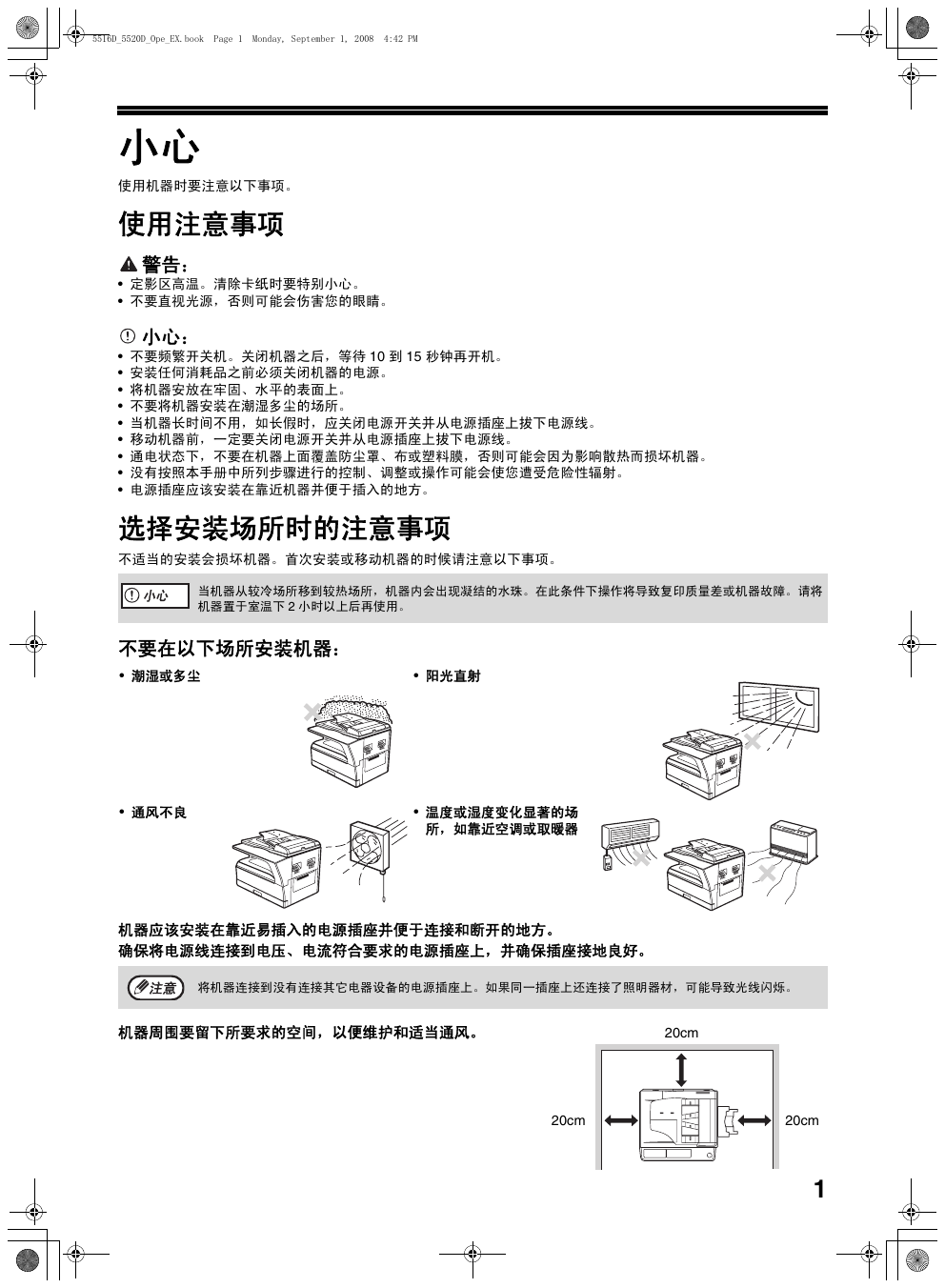

5516D_5520D_Ope_EX.book Page 1 Monday, September 1, 2008 4:42 PM 小心使用机器时要注意以下事项。使用注意事项警告： • 定影区高温。清除卡纸时要特别小心。不要直视光源，否则可能会伤害您的眼睛。小心：不要频繁开关机。关闭机器之后，等待 10 到 15 秒钟再开机。安装任何消耗品之前必须关闭机器的电源。将机器安放在牢固、水平的表面上。不要将机器安装在潮湿多尘的场所。当机器长时间不用，如长假时，应关闭电源开关并从电源插座上拔下电源线。移动机器前，一定要关闭电源开关并从电源插座上拔下电源线。通电状态下，不要在机器上面覆盖防尘罩、布或塑料膜，否则可能会因为影响散热而损坏机器。没有按照本手册中所列步骤进行的控制、调整或操作可能会使您遭受危险性辐射。电源插座应该安装在靠近机器并便于插入的地方。选择安装场所时的注意事项不适当的安装会损坏机器。首次安装或移动机器的时候请注意以下事项。当机器从较冷场所移到较热场所，机器内会出现凝结的水珠。在此条件下操作将导致复印质量差或机器故障。请将机器置于室温下 2 小时以上后再使用。不要在以下场所安装机器：潮湿或多尘阳光直射通风不良温度或湿度变化显著的场所，如靠近空调或取暖器机器应该安装在靠近易插入的电源插座并便于连接和断开的地方。确保将电源线连接到电压、电流符合要求的电源插座上，并确保插座接地良好。将机器连接到没有连接其它电器设备的电源插座上。如果同一插座上还连接了照明器材，可能导致光线闪烁。机器周围要留下所要求的空间，以便维护和适当通风。 20cm 20cm 20cm 1

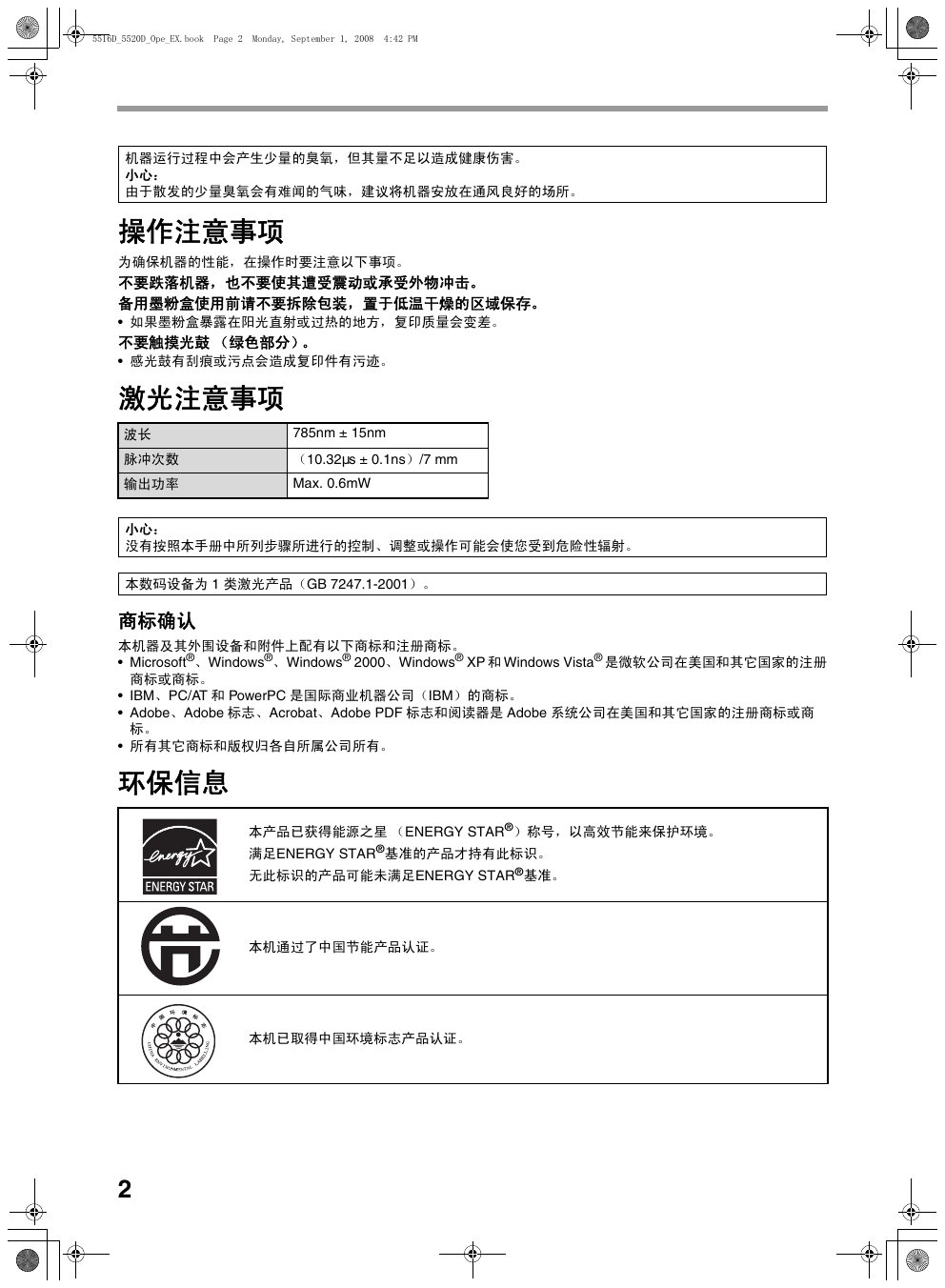

5516D_5520D_Ope_EX.book Page 2 Monday, September 1, 2008 4:42 PM 机器运行过程中会产生少量的臭氧，但其量不足以造成健康伤害。小心：由于散发的少量臭氧会有难闻的气味，建议将机器安放在通风良好的场所。操作注意事项为确保机器的性能，在操作时要注意以下事项。不要跌落机器，也不要使其遭受震动或承受外物冲击。备用墨粉盒使用前请不要拆除包装，置于低温干燥的区域保存。如果墨粉盒暴露在阳光直射或过热的地方，复印质量会变差。不要触摸光鼓（绿色部分）。感光鼓有刮痕或污点会造成复印件有污迹。激光注意事项波长脉冲次数输出功率 785nm ± 15nm （10.32µs ± 0.1ns）/7 mm Max. 0.6mW 小心：没有按照本手册中所列步骤所进行的控制、调整或操作可能会使您受到危险性辐射。本数码设备为 1 类激光产品（GB 7247.1-2001）。商标确认本机器及其外围设备和附件上配有以下商标和注册商标。 Microsoft®、Windows®、Windows® 2000、Windows® XP 和 Windows Vista® 是微软公司在美国和其它国家的注册商标或商标。 IBM、PC/AT 和 PowerPC 是国际商业机器公司（IBM）的商标。 Adobe、Adobe 标志、Acrobat、Adobe PDF 标志和阅读器是 Adobe 系统公司在美国和其它国家的注册商标或商标。所有其它商标和版权归各自所属公司所有。环保信息本产品已获得能源之星（ENERGY STAR®）称号，以高效节能来保护环境。满足ENERGY STAR®基准的产品才持有此标识。无此标识的产品可能未满足ENERGY STAR®基准。本机通过了中国节能产品认证。本机已取得中国环境标志产品认证。 2

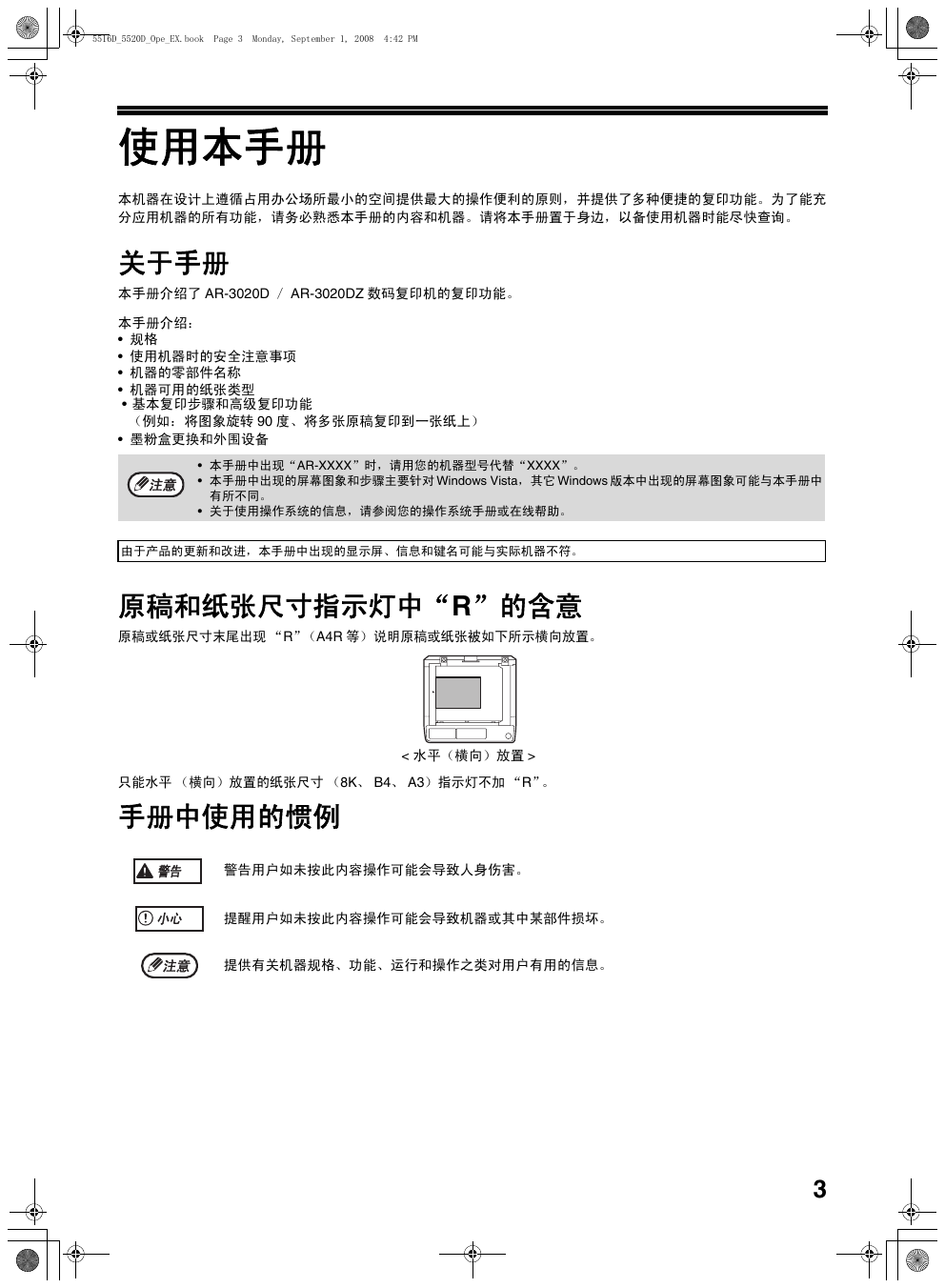

5516D_5520D_Ope_EX.book Page 3 Monday, September 1, 2008 4:42 PM 使用本手册本机器在设计上遵循占用办公场所最小的空间提供最大的操作便利的原则，并提供了多种便捷的复印功能。为了能充分应用机器的所有功能，请务必熟悉本手册的内容和机器。请将本手册置于身边，以备使用机器时能尽快查询。关于手册本手册介绍了 AR-3020D ／ AR-3020DZ 数码复印机的复印功能。本手册介绍：规格使用机器时的安全注意事项机器的零部件名称机器可用的纸张类型基本复印步骤和高级复印功能（例如：将图象旋转 90 度、将多张原稿复印到一张纸上）墨粉盒更换和外围设备本手册中出现“AR-XXXX”时，请用您的机器型号代替“XXXX”。本手册中出现的屏幕图象和步骤主要针对 Windows Vista，其它 Windows 版本中出现的屏幕图象可能与本手册中有所不同。关于使用操作系统的信息，请参阅您的操作系统手册或在线帮助。由于产品的更新和改进，本手册中出现的显示屏、信息和键名可能与实际机器不符。原稿和纸张尺寸指示灯中“R”的含意原稿或纸张尺寸末尾出现 “R”（A4R 等）说明原稿或纸张被如下所示横向放置。只能水平（横向）放置的纸张尺寸（8K、 B4、 A3）指示灯不加 “R”。手册中使用的惯例 < 水平（横向）放置 > 警告用户如未按此内容操作可能会导致人身伤害。提醒用户如未按此内容操作可能会导致机器或其中某部件损坏。提供有关机器规格、功能、运行和操作之类对用户有用的信息。 3

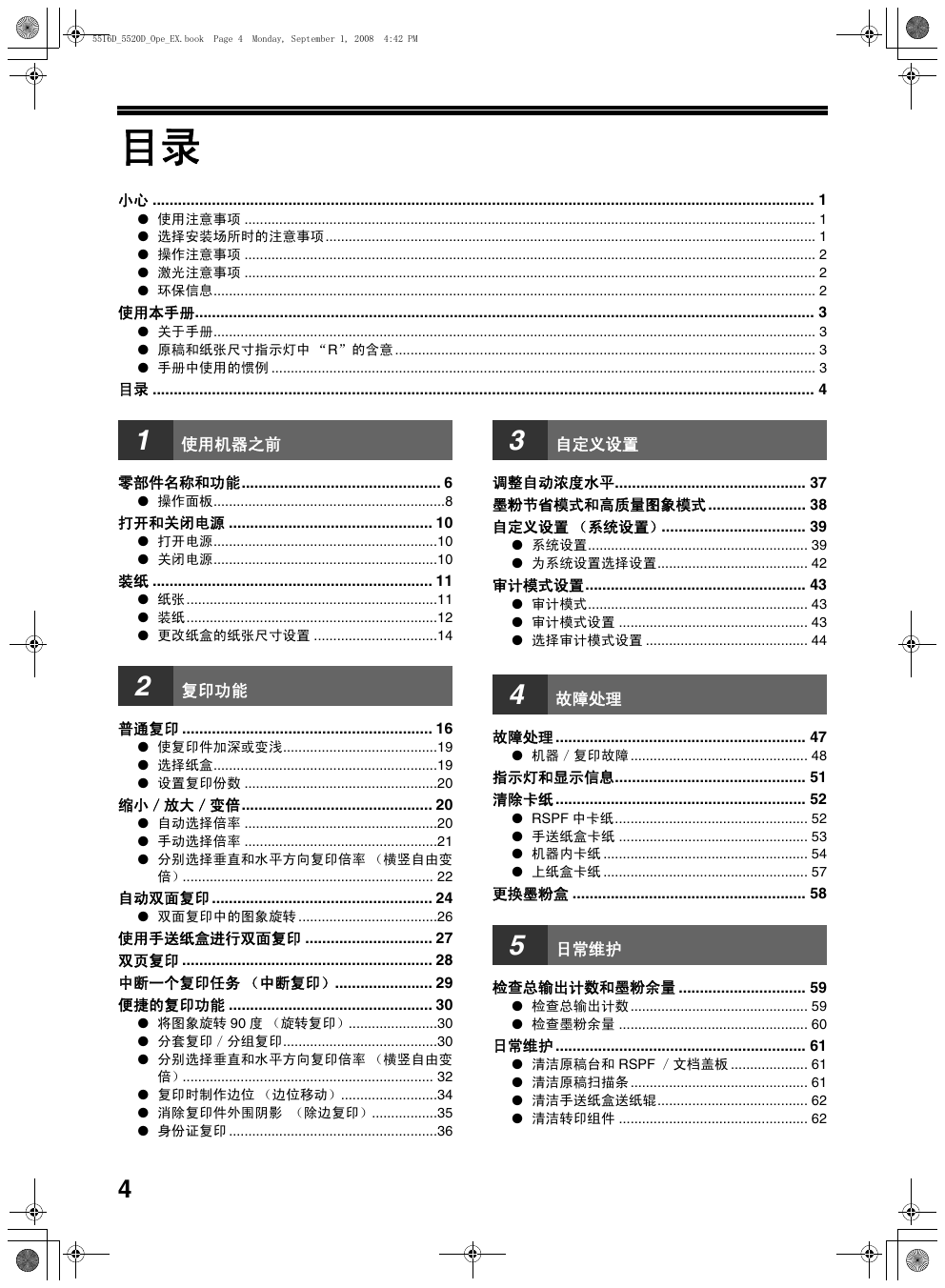

5516D_5520D_Ope_EX.book Page 4 Monday, September 1, 2008 4:42 PM 目录小心 ............................................................................................................................................................ 1 ● 使用注意事项 .................................................................................................................................................... 1 ● 选择安装场所时的注意事项............................................................................................................................... 1 ● 操作注意事项 .................................................................................................................................................... 2 ● 激光注意事项 .................................................................................................................................................... 2 ● 环保信息............................................................................................................................................................ 2 使用本手册.................................................................................................................................................. 3 ● 关于手册............................................................................................................................................................ 3 ● 原稿和纸张尺寸指示灯中 “R”的含意 ............................................................................................................. 3 ● 手册中使用的惯例 ............................................................................................................................................. 3 目录 ............................................................................................................................................................ 4 1 使用机器之前 3 自定义设置零部件名称和功能............................................... 6 ● 操作面板............................................................8 打开和关闭电源 ................................................ 10 ● 打开电源..........................................................10 ● 关闭电源..........................................................10 装纸 .................................................................. 11 ● 纸张.................................................................11 ● 装纸.................................................................12 ● 更改纸盒的纸张尺寸设置 ................................14 调整自动浓度水平............................................. 37 墨粉节省模式和高质量图象模式 ....................... 38 自定义设置（系统设置）.................................. 39 ● 系统设置......................................................... 39 ● 为系统设置选择设置....................................... 42 审计模式设置.................................................... 43 ● 审计模式......................................................... 43 ● 审计模式设置 ................................................. 43 ● 选择审计模式设置 .......................................... 44 2 复印功能 4 故障处理普通复印 ........................................................... 16 ● 使复印件加深或变浅........................................19 ● 选择纸盒..........................................................19 ● 设置复印份数 ..................................................20 缩小／放大／变倍............................................. 20 ● 自动选择倍率 ..................................................20 ● 手动选择倍率 ..................................................21 ● 分别选择垂直和水平方向复印倍率（横竖自由变倍）................................................................. 22 自动双面复印 .................................................... 24 ● 双面复印中的图象旋转 ....................................26 使用手送纸盒进行双面复印 .............................. 27 双页复印 ........................................................... 28 中断一个复印任务（中断复印）....................... 29 便捷的复印功能 ................................................ 30 ● 将图象旋转 90 度（旋转复印）.......................30 ● 分套复印／分组复印........................................30 ● 分别选择垂直和水平方向复印倍率（横竖自由变倍）................................................................. 32 ● 复印时制作边位（边位移动）.........................34 ● 消除复印件外围阴影（除边复印）.................35 ● 身份证复印 ......................................................36 4 故障处理 ........................................................... 47 ● 机器／复印故障.............................................. 48 指示灯和显示信息............................................. 51 清除卡纸 ........................................................... 52 ● RSPF 中卡纸.................................................. 52 ● 手送纸盒卡纸 ................................................. 53 ● 机器内卡纸 ..................................................... 54 ● 上纸盒卡纸 ..................................................... 57 更换墨粉盒 ....................................................... 58 5 日常维护检查总输出计数和墨粉余量 .............................. 59 ● 检查总输出计数.............................................. 59 ● 检查墨粉余量 ................................................. 60 日常维护 ........................................................... 61 ● 清洁原稿台和 RSPF ／文档盖板 .................... 61 ● 清洁原稿扫描条.............................................. 61 ● 清洁手送纸盒送纸辊....................................... 62 ● 清洁转印组件 ................................................. 62

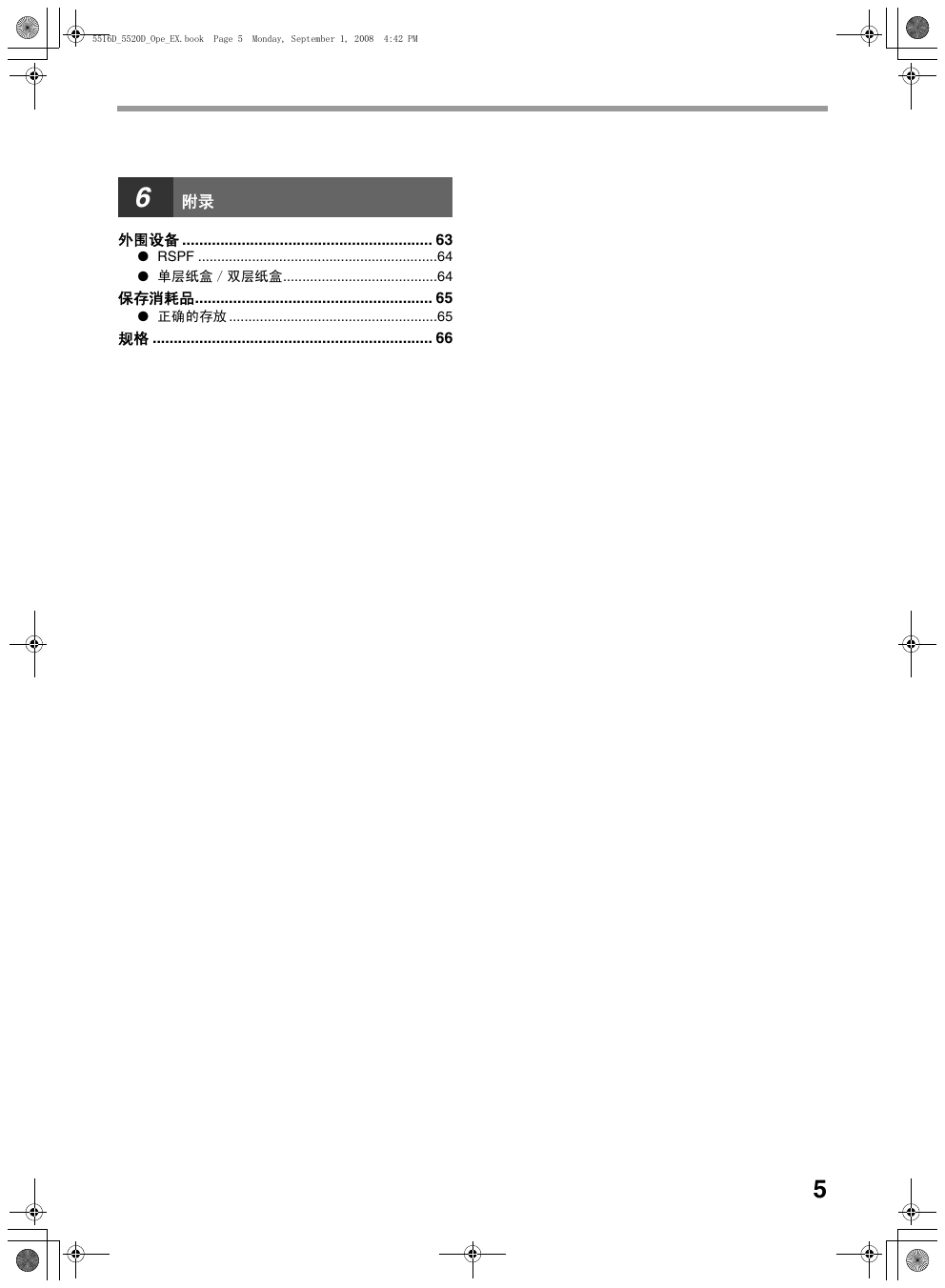

5516D_5520D_Ope_EX.book Page 5 Monday, September 1, 2008 4:42 PM 6 附录外围设备 ........................................................... 63 ● RSPF ..............................................................64 ● 单层纸盒／双层纸盒........................................64 保存消耗品........................................................ 65 ● 正确的存放 ......................................................65 规格 .................................................................. 66 5

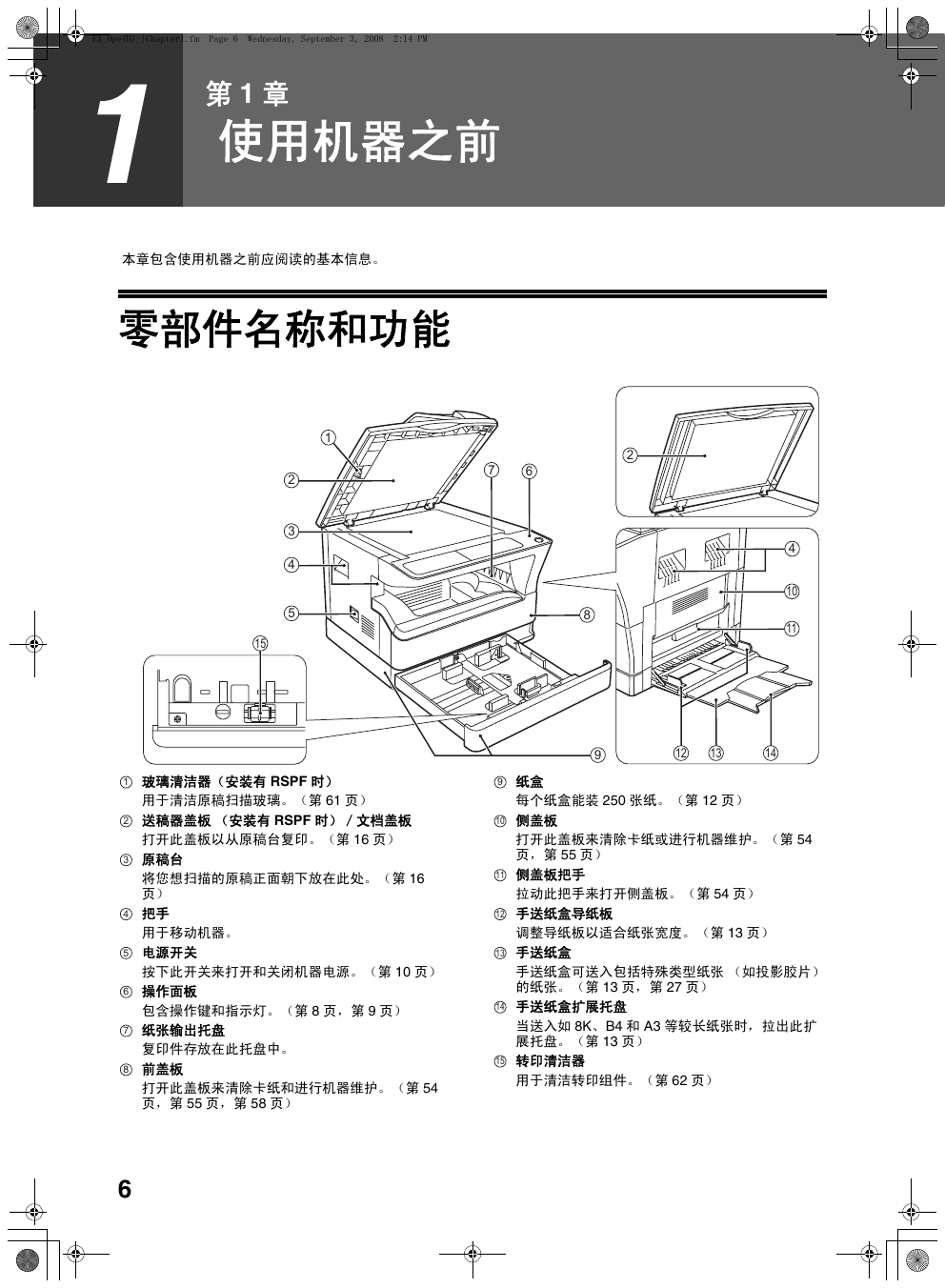

EX_Ope(D)_!Chapter1.fm Page 6 Wednesday, September 3, 2008 2:14 PM 1 第 1 章使用机器之前本章包含使用机器之前应阅读的基本信息。零部件名称和功能 1 2 3 4 5 15 16 玻璃清洁器（安装有 RSPF 时）用于清洁原稿扫描玻璃。（第 61 页）送稿器盖板（安装有 RSPF 时）／文档盖板打开此盖板以从原稿台复印。（第 16 页）原稿台将您想扫描的原稿正面朝下放在此处。（第 16 页）把手用于移动机器。电源开关按下此开关来打开和关闭机器电源。（第 10 页）操作面板包含操作键和指示灯。（第 8 页，第 9 页）纸张输出托盘复印件存放在此托盘中。前盖板打开此盖板来清除卡纸和进行机器维护。（第 54 页，第 55 页，第 58 页） 1 2 3 4 5 6 7 8 6 7 6 2 8 4 10 11 9 12 13 14 9 10 11 12 13 14 15 纸盒每个纸盒能装 250 张纸。（第 12 页）侧盖板打开此盖板来清除卡纸或进行机器维护。（第 54 页，第 55 页）侧盖板把手拉动此把手来打开侧盖板。（第 54 页）手送纸盒导纸板调整导纸板以适合纸张宽度。（第 13 页）手送纸盒手送纸盒可送入包括特殊类型纸张（如投影胶片）的纸张。（第 13 页，第 27 页）手送纸盒扩展托盘当送入如 8K、B4 和 A3 等较长纸张时，拉出此扩展托盘。（第 13 页）转印清洁器用于清洁转印组件。（第 62 页）
