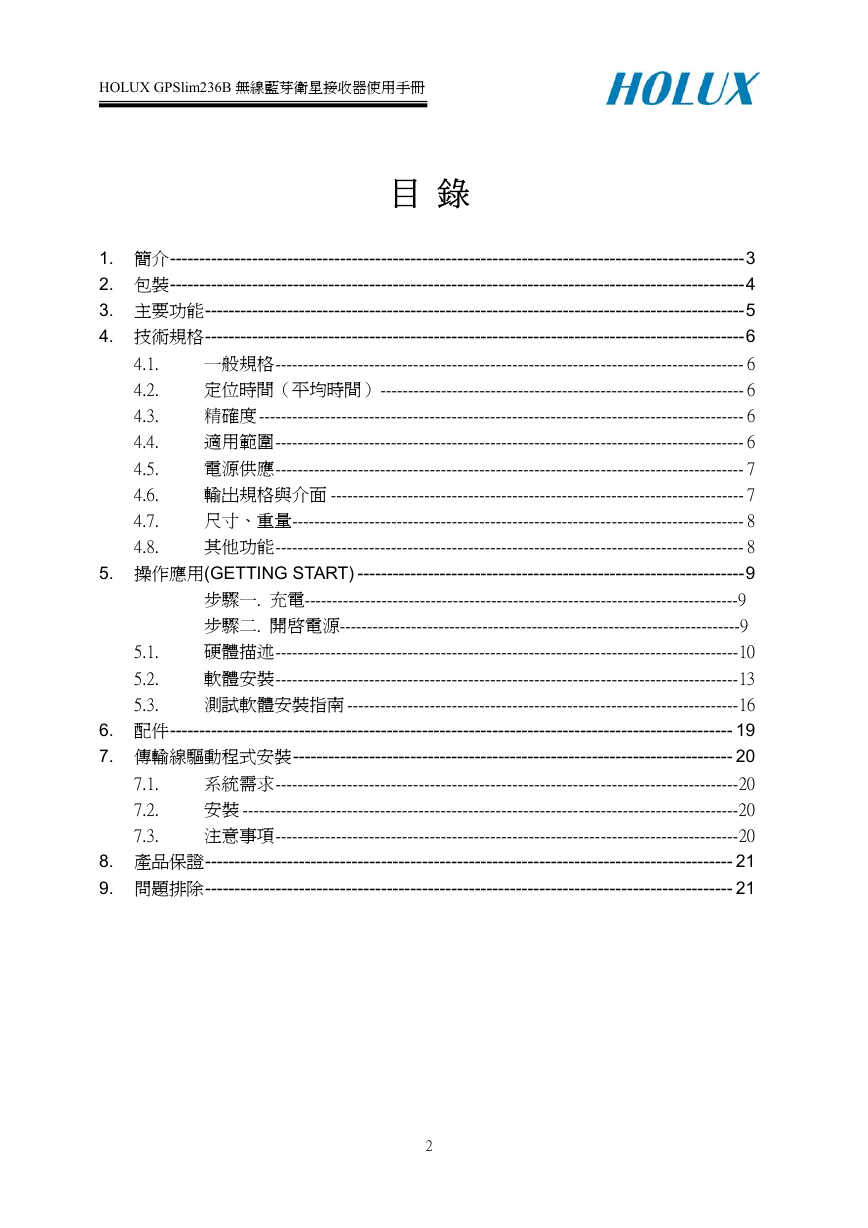

HOLUX GPSlim236B 無線藍芽衛星接收器使用手冊目錄 1. 簡介--------------------------------------------------------------------------------------------------3 2. 包裝--------------------------------------------------------------------------------------------------4 3. 主要功能--------------------------------------------------------------------------------------------5 4. 技術規格--------------------------------------------------------------------------------------------6 一般規格------------------------------------------------------------------------------------- 6 定位時間（平均時間）------------------------------------------------------------------ 6 精確度 ---------------------------------------------------------------------------------------- 6 適用範圍------------------------------------------------------------------------------------- 6 電源供應------------------------------------------------------------------------------------- 7 輸出規格與介面 --------------------------------------------------------------------------- 7 尺寸、重量---------------------------------------------------------------------------------- 8 其他功能------------------------------------------------------------------------------------- 8 5. 操作應用(GETTING START) ------------------------------------------------------------------9 步驟一. 充電-------------------------------------------------------------------------------9 4.1. 4.2. 4.3. 4.4. 4.5. 4.6. 4.7. 4.8. 5.1. 5.2. 5.3. 步驟二. 開啟電源-------------------------------------------------------------------------9 硬體描述------------------------------------------------------------------------------------10 軟體安裝------------------------------------------------------------------------------------13 測試軟體安裝指南 -----------------------------------------------------------------------16 6. 配件------------------------------------------------------------------------------------------------ 19 7. 傳輸線驅動程式安裝--------------------------------------------------------------------------- 20 系統需求------------------------------------------------------------------------------------20 安裝 ------------------------------------------------------------------------------------------20 注意事項------------------------------------------------------------------------------------20 8. 產品保證------------------------------------------------------------------------------------------ 21 9. 問題排除------------------------------------------------------------------------------------------ 21 7.1. 7.2. 7.3. 2

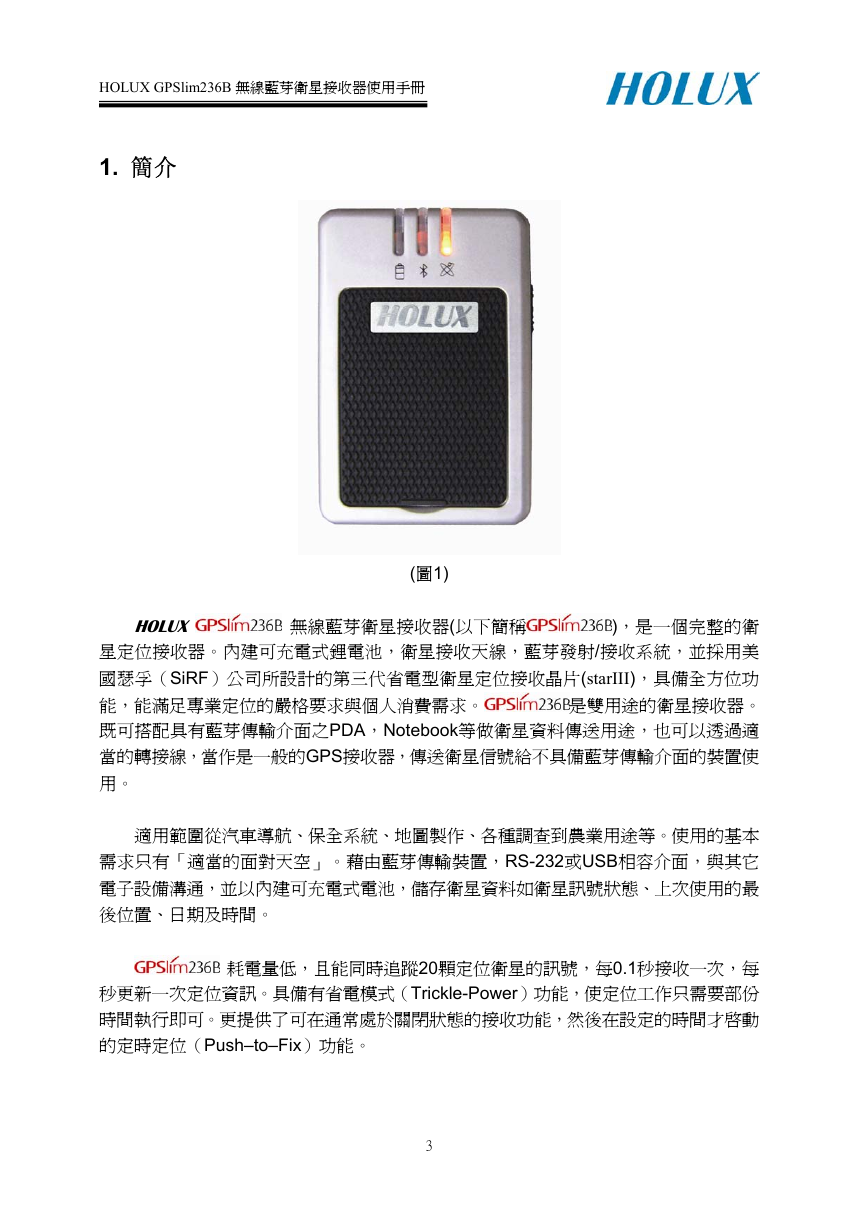

HOLUX GPSlim236B 無線藍芽衛星接收器使用手冊 1. 簡介 (圖1) HOLUX 無線藍芽衛星接收器(以下簡稱 )，是一個完整的衛星定位接收器。內建可充電式鋰電池，衛星接收天線，藍芽發射/接收系統，並採用美國瑟孚（SiRF）公司所設計的第三代省電型衛星定位接收晶片(starIII)，具備全方位功能，能滿足專業定位的嚴格要求與個人消費需求。是雙用途的衛星接收器。既可搭配具有藍芽傳輸介面之PDA，Notebook等做衛星資料傳送用途，也可以透過適當的轉接線，當作是一般的GPS接收器，傳送衛星信號給不具備藍芽傳輸介面的裝置使用。適用範圍從汽車導航、保全系統、地圖製作、各種調查到農業用途等。使用的基本需求只有「適當的面對天空」。藉由藍芽傳輸裝置，RS-232或USB相容介面，與其它電子設備溝通，並以內建可充電式電池，儲存衛星資料如衛星訊號狀態、上次使用的最後位置、日期及時間。耗電量低，且能同時追蹤20顆定位衛星的訊號，每0.1秒接收一次，每秒更新一次定位資訊。具備有省電模式（Trickle-Power）功能，使定位工作只需要部份時間執行即可。更提供了可在通常處於關閉狀態的接收功能，然後在設定的時間才啟動的定時定位（Push–to–Fix）功能。 3

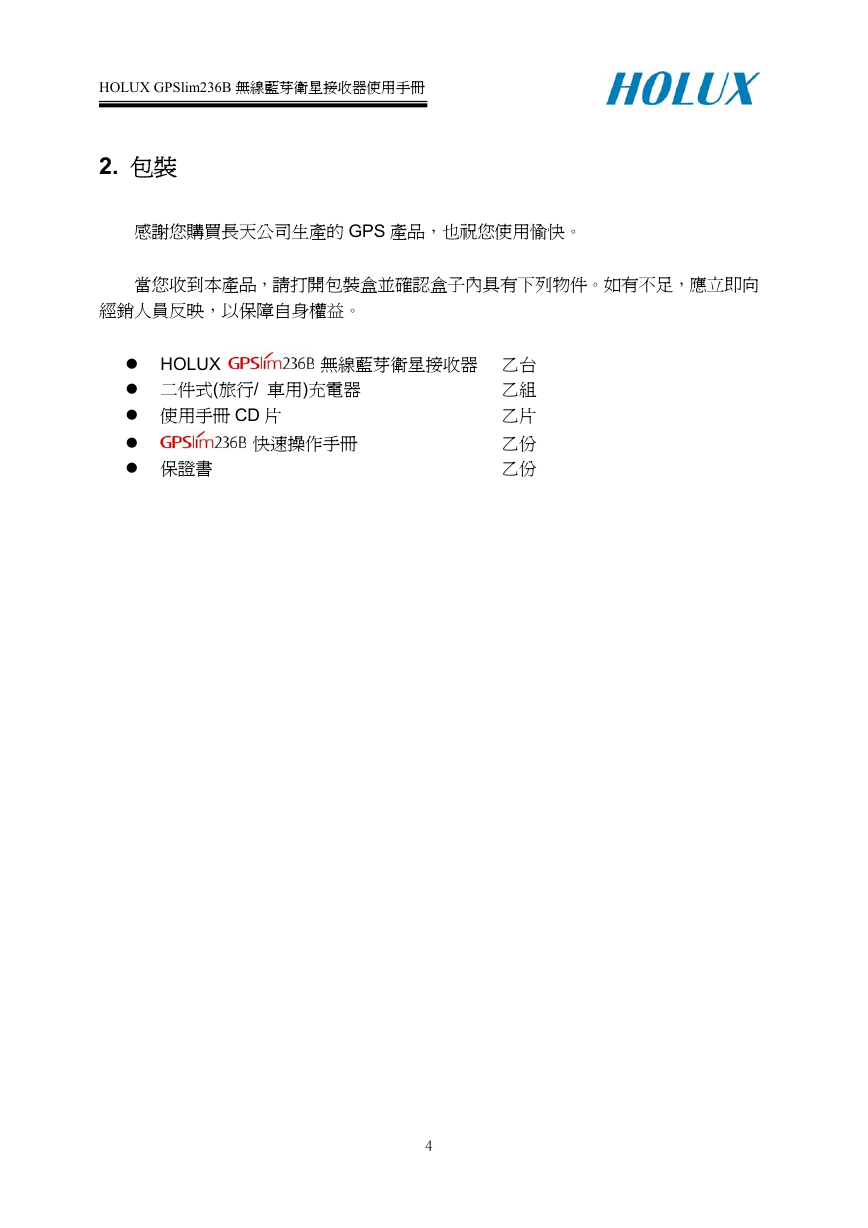

HOLUX GPSlim236B 無線藍芽衛星接收器使用手冊 2. 包裝感謝您購買長天公司生產的 GPS 產品，也祝您使用愉快。當您收到本產品，請打開包裝盒並確認盒子內具有下列物件。如有不足，應立即向經銷人員反映，以保障自身權益。無線藍芽衛星接收器乙台乙組乙片乙份乙份快速操作手冊 HOLUX 二件式(旅行/ 車用)充電器使用手冊 CD 片保證書 4

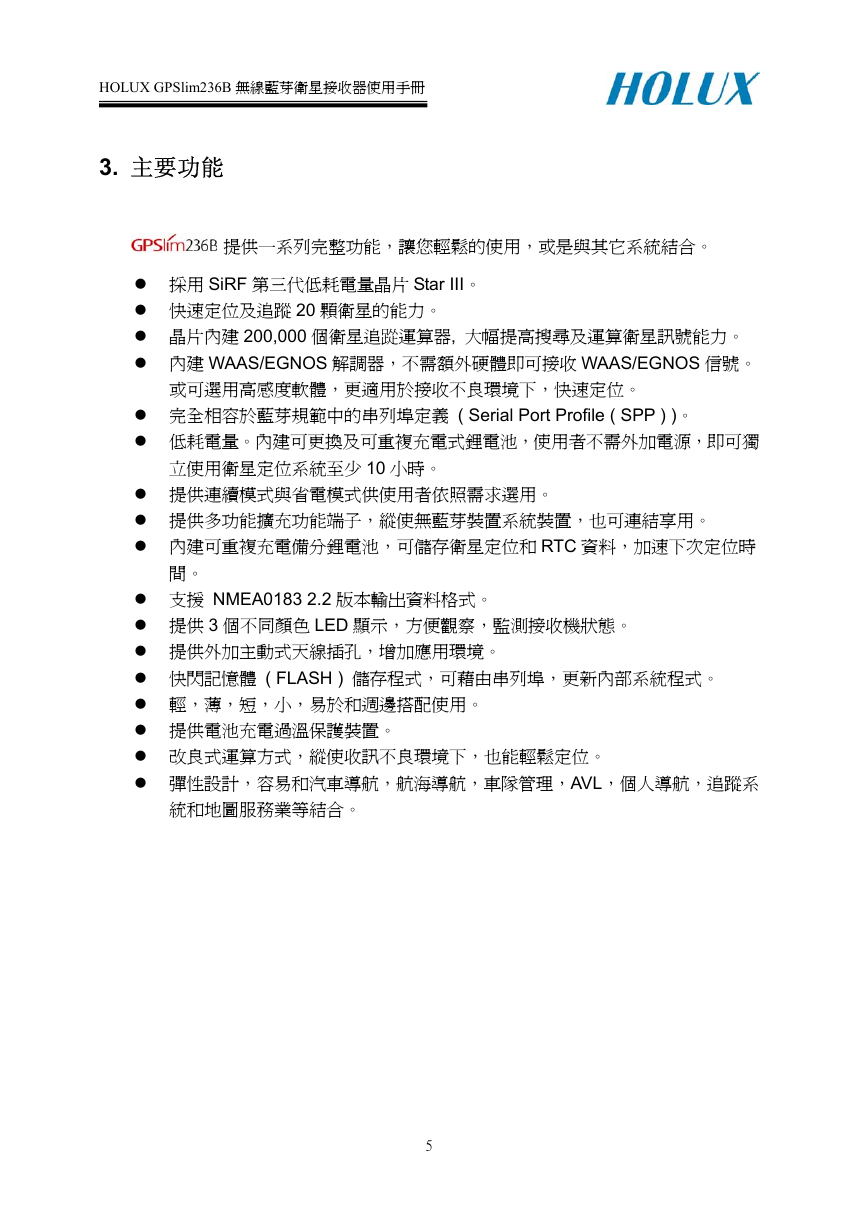

HOLUX GPSlim236B 無線藍芽衛星接收器使用手冊 3. 主要功能提供一系列完整功能，讓您輕鬆的使用，或是與其它系統結合。採用 SiRF 第三代低耗電量晶片 Star III。快速定位及追蹤 20 顆衛星的能力。晶片內建 200,000 個衛星追踨運算器, 大幅提高搜尋及運算衛星訊號能力。內建 WAAS/EGNOS 解調器，不需額外硬體即可接收 WAAS/EGNOS 信號。或可選用高感度軟體，更適用於接收不良環境下，快速定位。完全相容於藍芽規範中的串列埠定義 ( Serial Port Profile ( SPP ) )。低耗電量。內建可更換及可重複充電式鋰電池，使用者不需外加電源，即可獨立使用衛星定位系統至少 10 小時。提供連續模式與省電模式供使用者依照需求選用。提供多功能擴充功能端子，縱使無藍芽裝置系統裝置，也可連結享用。內建可重複充電備分鋰電池，可儲存衛星定位和 RTC 資料，加速下次定位時間。支援 NMEA0183 2.2 版本輸出資料格式。提供 3 個不同顏色 LED 顯示，方便觀察，監測接收機狀態。提供外加主動式天線插孔，增加應用環境。快閃記憶體 ( FLASH ) 儲存程式，可藉由串列埠，更新內部系統程式。輕，薄，短，小，易於和週邊搭配使用。提供電池充電過溫保護裝置。改良式運算方式，縱使收訊不良環境下，也能輕鬆定位。彈性設計，容易和汽車導航，航海導航，車隊管理，AVL，個人導航，追蹤系統和地圖服務業等結合。 5

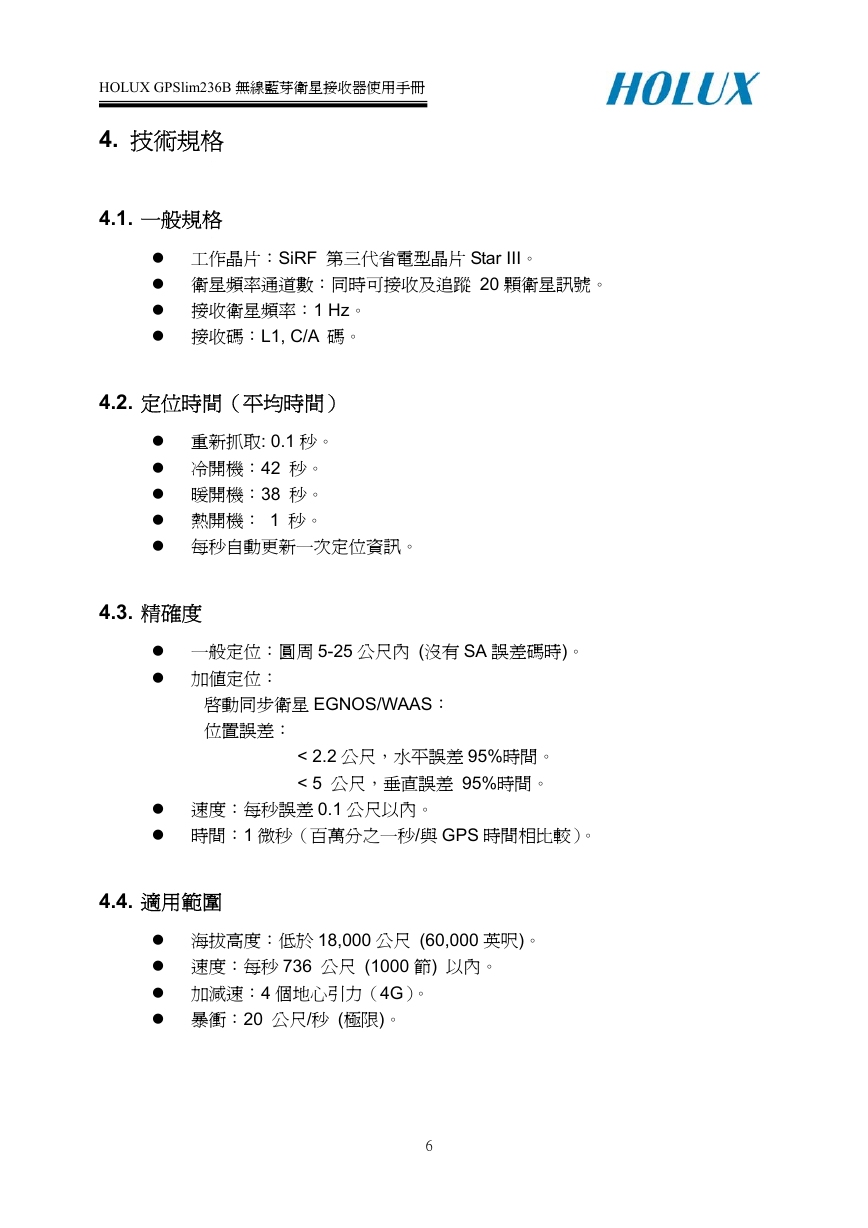

HOLUX GPSlim236B 無線藍芽衛星接收器使用手冊 4. 技術規格 4.1. 一般規格工作晶片：SiRF 第三代省電型晶片 Star III。衛星頻率通道數：同時可接收及追蹤 20 顆衛星訊號。接收衛星頻率：1 Hz。接收碼：L1, C/A 碼。 4.2. 定位時間（平均時間）重新抓取: 0.1 秒。冷開機：42 秒。暖開機：38 秒。熱開機： 1 秒。每秒自動更新一次定位資訊。 4.3. 精確度一般定位：圓周 5-25 公尺內 (沒有 SA 誤差碼時)。加值定位：啟動同步衛星 EGNOS/WAAS：位置誤差： < 2.2 公尺，水平誤差 95%時間。 < 5 公尺，垂直誤差 95%時間。速度：每秒誤差 0.1 公尺以內。時間：1 微秒（百萬分之一秒/與 GPS 時間相比較）。 4.4. 適用範圍海拔高度：低於 18,000 公尺 (60,000 英呎)。速度：每秒 736 公尺 (1000 節) 以內。加減速：4 個地心引力（4G）。暴衝：20 公尺/秒 (極限)。 6

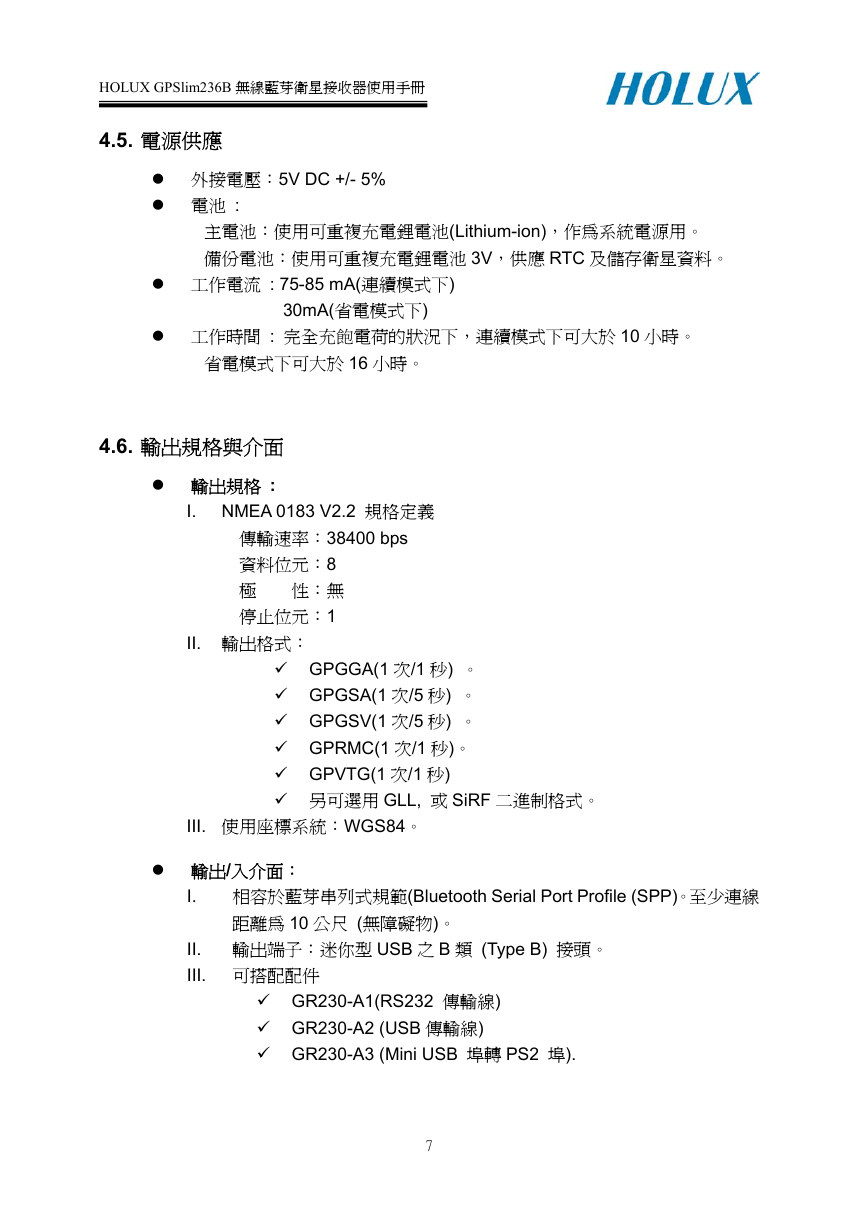

HOLUX GPSlim236B 無線藍芽衛星接收器使用手冊 4.5. 電源供應外接電壓：5V DC +/- 5% 電池 : 主電池：使用可重複充電鋰電池(Lithium-ion)，作為系統電源用。備份電池：使用可重複充電鋰電池 3V，供應 RTC 及儲存衛星資料。工作電流 : 75-85 mA(連續模式下) 30mA(省電模式下) 工作時間 : 完全充飽電荷的狀況下，連續模式下可大於 10 小時。省電模式下可大於 16 小時。 4.6. 輸出規格與介面輸出規格 : I. NMEA 0183 V2.2 規格定義傳輸速率：38400 bps 資料位元：8 極性：無停止位元：1 II. 輸出格式： GPGGA(1 次/1 秒) 。 GPGSA(1 次/5 秒) 。 GPGSV(1 次/5 秒) 。 GPRMC(1 次/1 秒)。 GPVTG(1 次/1 秒) 另可選用 GLL, 或 SiRF 二進制格式。 III. 使用座標系統：WGS84。輸出/入介面： I. 相容於藍芽串列式規範(Bluetooth Serial Port Profile (SPP)。至少連線距離為 10 公尺 (無障礙物)。 II. 輸出端子：迷你型 USB 之 B 類 (Type B) 接頭。 III. 可搭配配件 GR230-A1(RS232 傳輸線) GR230-A2 (USB 傳輸線) GR230-A3 (Mini USB 埠轉 PS2 埠). 7

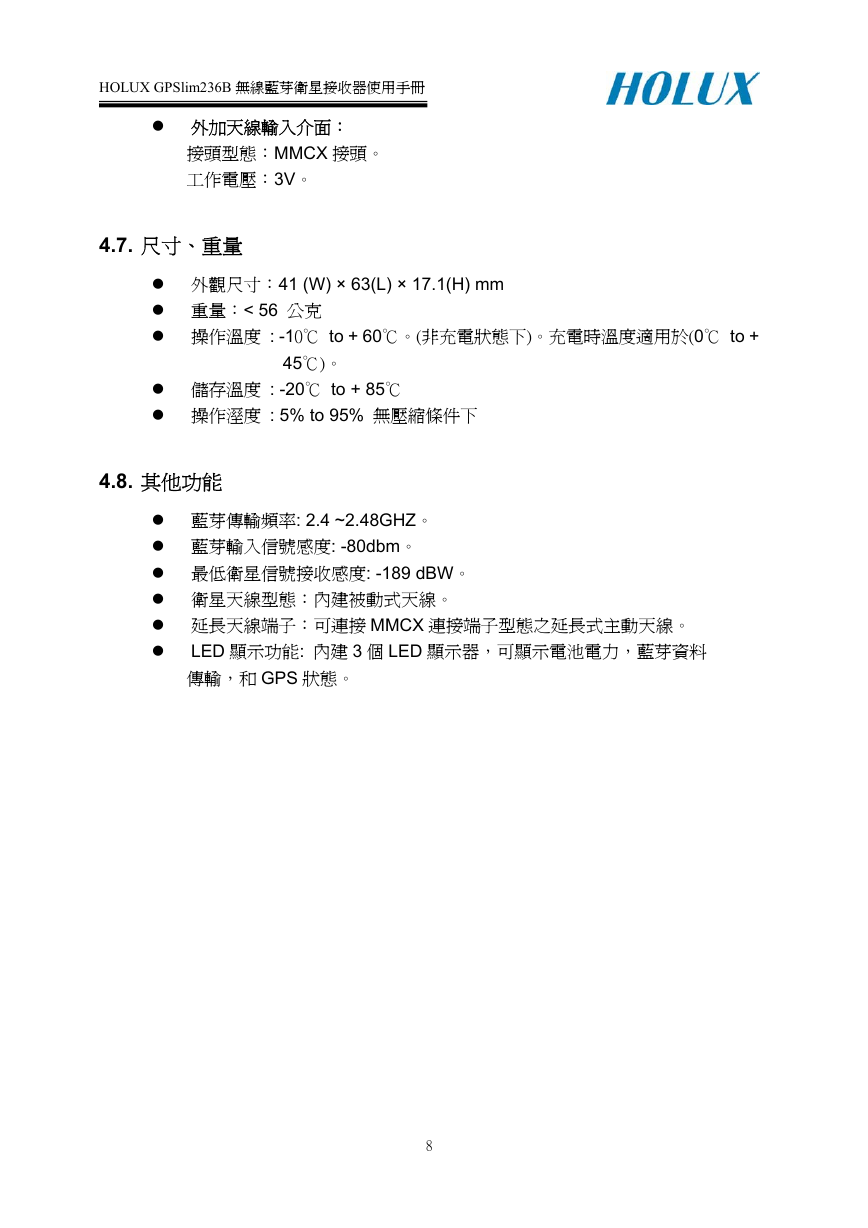

HOLUX GPSlim236B 無線藍芽衛星接收器使用手冊外加天線輸入介面：接頭型態：MMCX 接頭。工作電壓：3V。 4.7. 尺寸、重量外觀尺寸：41 (W) × 63(L) × 17.1(H) mm 重量：< 56 公克操作溫度 : -10℃ to + 60℃。(非充電狀態下)。充電時溫度適用於(0℃ to + 45℃)。儲存溫度 : -20℃ to + 85℃ 操作溼度 : 5% to 95% 無壓縮條件下 4.8. 其他功能藍芽傳輸頻率: 2.4 ~2.48GHZ。藍芽輸入信號感度: -80dbm。最低衛星信號接收感度: -189 dBW。衛星天線型態：內建被動式天線。延長天線端子：可連接 MMCX 連接端子型態之延長式主動天線。 LED 顯示功能: 內建 3 個 LED 顯示器，可顯示電池電力，藍芽資料傳輸，和 GPS 狀態。 8
