一、实验所需的仪器

二、TI-PMLK TPS7A4901

1.TI-PMLK TPS7A4901原理图

2.TI-PMLK TPS7A4901物料清单

3.TI-PMLK TPS7A4901实验板

4.TI-PMLK TPS7A4901连接器、跳线和测试引脚

三、TI-PMLK TPS7A8300

1.TI-PMLK TPS7A8300原理图

2.TI-PMLK TPS7A8300物料清单

3.TI-PMLK TPS7A8300实验板

4.TI-PMLK TPS7A8300连接器、跳线和测试引脚

四、注意、警告和建议

五、实验1

1.案例研究

2.理论背景

3.实验准备：仪器设置

4.实验准备：说明

5.测试1

6.测试2

7.讨论

8.实验波形图

六、实验2

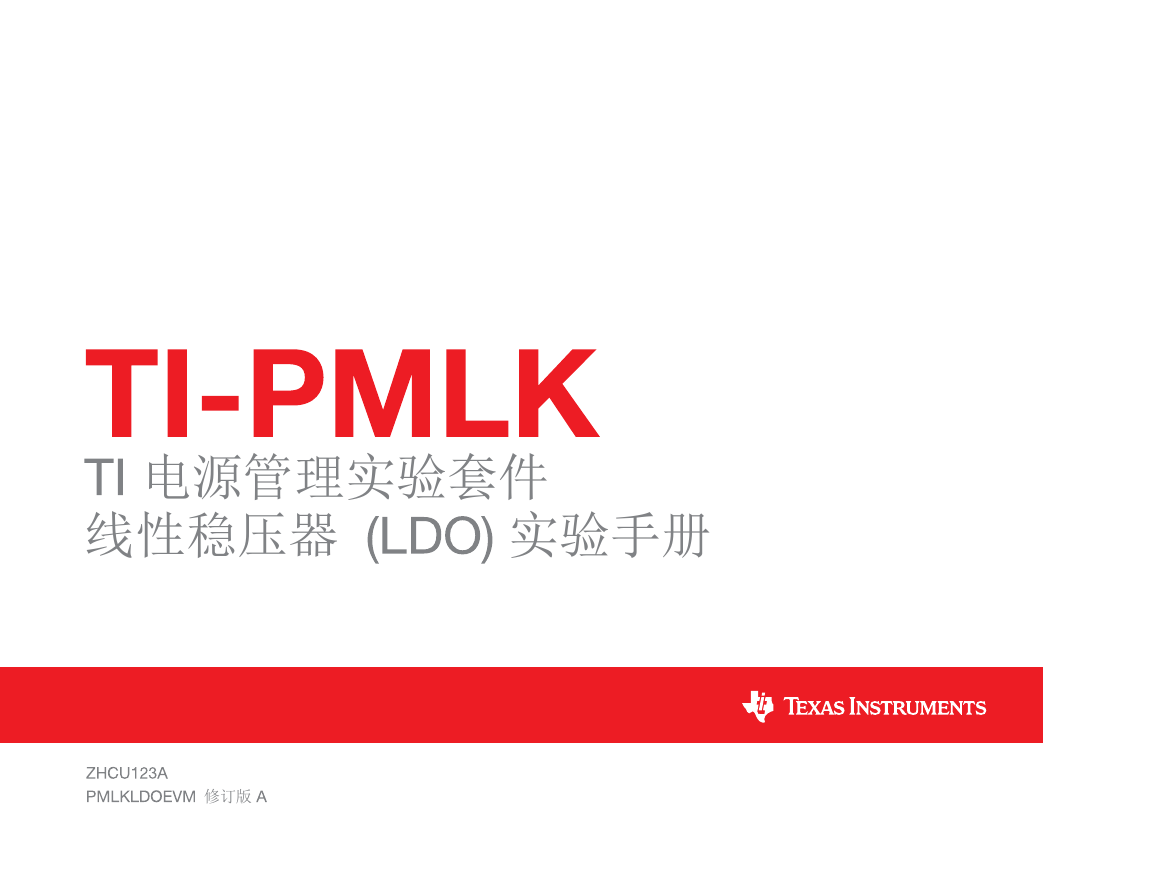

电源管理实验套件线性稳压器实验手册修订版

姓名大学/公司名称地址电话电子邮件电源管理实验套件

电源管理实验套件

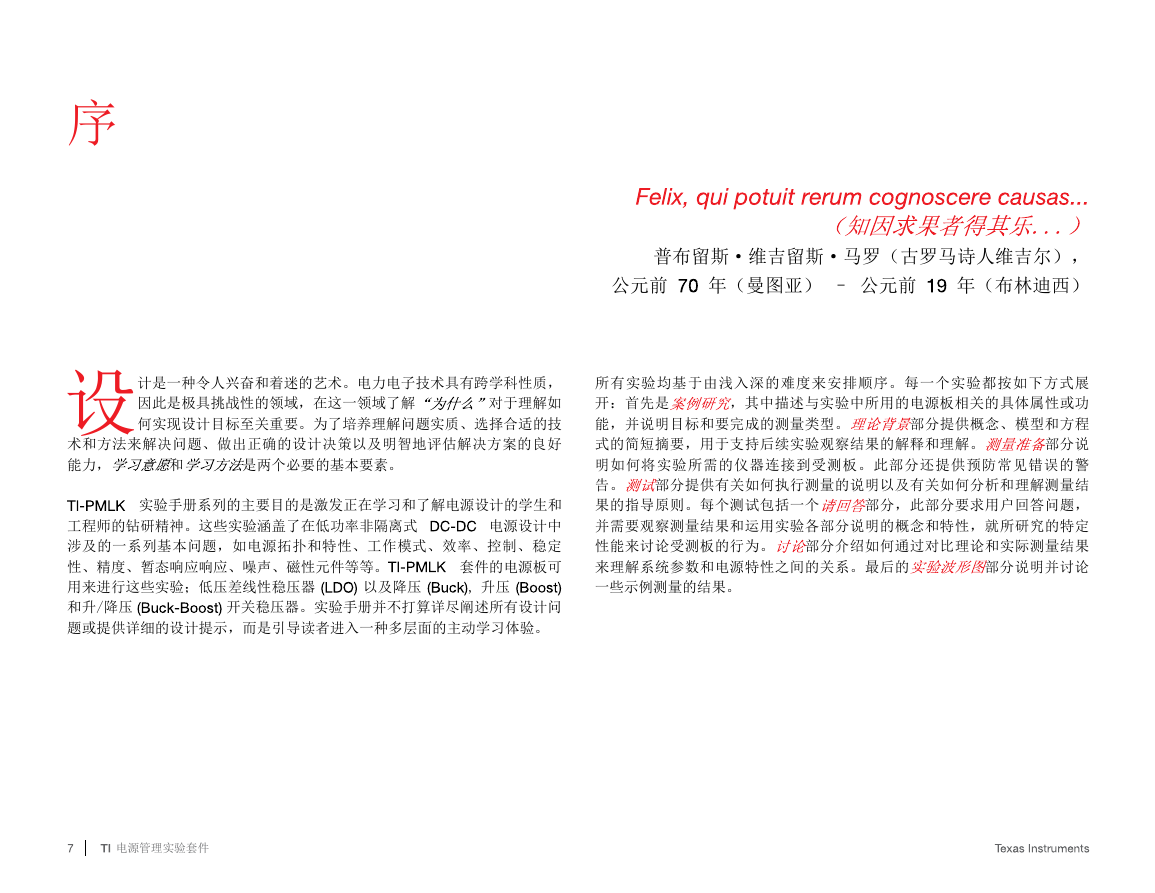

序设计是一种令人兴奋和着迷的艺术。电力电子技术具有跨学科性质，因此是极具挑战性的领域，在这一领域了解对于理解如何实现设计目标至关重要。为了培养理解问题实质、选择合适的技术和方法来解决问题、做出正确的设计决策以及明智地评估解决方案的良好能力，是两个必要的基本要素。和实验手册系列的主要目的是激发正在学习和了解电源设计的学生和工程师的钻研精神。这些实验涵盖了在低功率非隔离式电源设计中涉及的一系列基本问题，如电源拓扑和特性、工作模式、效率、控制、稳定套件的电源板可性、精度、暂态响应响应、噪声、磁性元件等等。用来进行这些实验；低压差线性稳压器和升/降压开关稳压器。实验手册并不打算详尽阐述所有设计问题或提供详细的设计提示，而是引导读者进入一种多层面的主动学习体验。以及降压 , 升压电源管理实验套件普布留斯·维吉留斯·马罗（古罗马诗人维吉尔），公元前年（曼图亚） – 公元前年（布林迪西）所有实验均基于由浅入深的难度来安排顺序。每一个实验都按如下方式展，其中描述与实验中所用的电源板相关的具体属性或功开：首先是能，并说明目标和要完成的测量类型。部分提供概念、模型和方程式的简短摘要，用于支持后续实验观察结果的解释和理解。部分说明如何将实验所需的仪器连接到受测板。此部分还提供预防常见错误的警部分提供有关如何执行测量的说明以及有关如何分析和理解测量结告。果的指导原则。每个测试包括一个部分，此部分要求用户回答问题，并需要观察测量结果和运用实验各部分说明的概念和特性，就所研究的特定部分介绍如何通过对比理论和实际测量结果性能来讨论受测板的行为。来理解系统参数和电源特性之间的关系。最后的部分说明并讨论一些示例测量的结果。

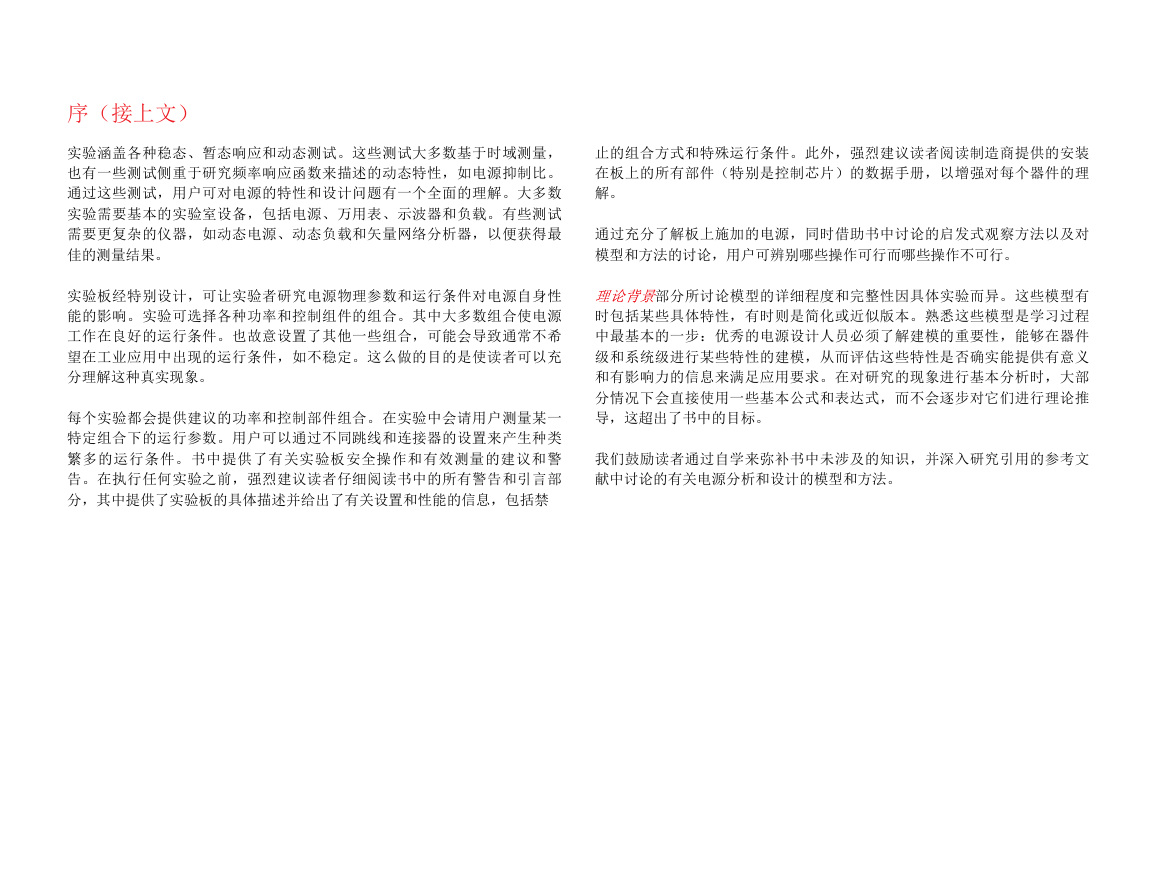

序（接上文）实验涵盖各种稳态、暂态响应和动态测试。这些测试大多数基于时域测量，也有一些测试侧重于研究频率响应函数来描述的动态特性，如电源抑制比。通过这些测试，用户可对电源的特性和设计问题有一个全面的理解。大多数实验需要基本的实验室设备，包括电源、万用表、示波器和负载。有些测试需要更复杂的仪器，如动态电源、动态负载和矢量网络分析器，以便获得最佳的测量结果。实验板经特别设计，可让实验者研究电源物理参数和运行条件对电源自身性能的影响。实验可选择各种功率和控制组件的组合。其中大多数组合使电源工作在良好的运行条件。也故意设置了其他一些组合，可能会导致通常不希望在工业应用中出现的运行条件，如不稳定。这么做的目的是使读者可以充分理解这种真实现象。每个实验都会提供建议的功率和控制部件组合。在实验中会请用户测量某一特定组合下的运行参数。用户可以通过不同跳线和连接器的设置来产生种类繁多的运行条件。书中提供了有关实验板安全操作和有效测量的建议和警告。在执行任何实验之前，强烈建议读者仔细阅读书中的所有警告和引言部分，其中提供了实验板的具体描述并给出了有关设置和性能的信息，包括禁止的组合方式和特殊运行条件。此外，强烈建议读者阅读制造商提供的安装在板上的所有部件（特别是控制芯片）的数据手册，以增强对每个器件的理解。通过充分了解板上施加的电源，同时借助书中讨论的启发式观察方法以及对模型和方法的讨论，用户可辨别哪些操作可行而哪些操作不可行。部分所讨论模型的详细程度和完整性因具体实验而异。这些模型有时包括某些具体特性，有时则是简化或近似版本。熟悉这些模型是学习过程中最基本的一步：优秀的电源设计人员必须了解建模的重要性，能够在器件级和系统级进行某些特性的建模，从而评估这些特性是否确实能提供有意义和有影响力的信息来满足应用要求。在对研究的现象进行基本分析时，大部分情况下会直接使用一些基本公式和表达式，而不会逐步对它们进行理论推导，这超出了书中的目标。我们鼓励读者通过自学来弥补书中未涉及的知识，并深入研究引用的参考文献中讨论的有关电源分析和设计的模型和方法。
