NASI/TIA/EIA568 ISO-11801 综合布线标准 介绍文档.doc
一 结构化布线的概念
二 ANSI/EIA-568-A商业建筑电信布线标准
1 入口设备
3 主干电缆

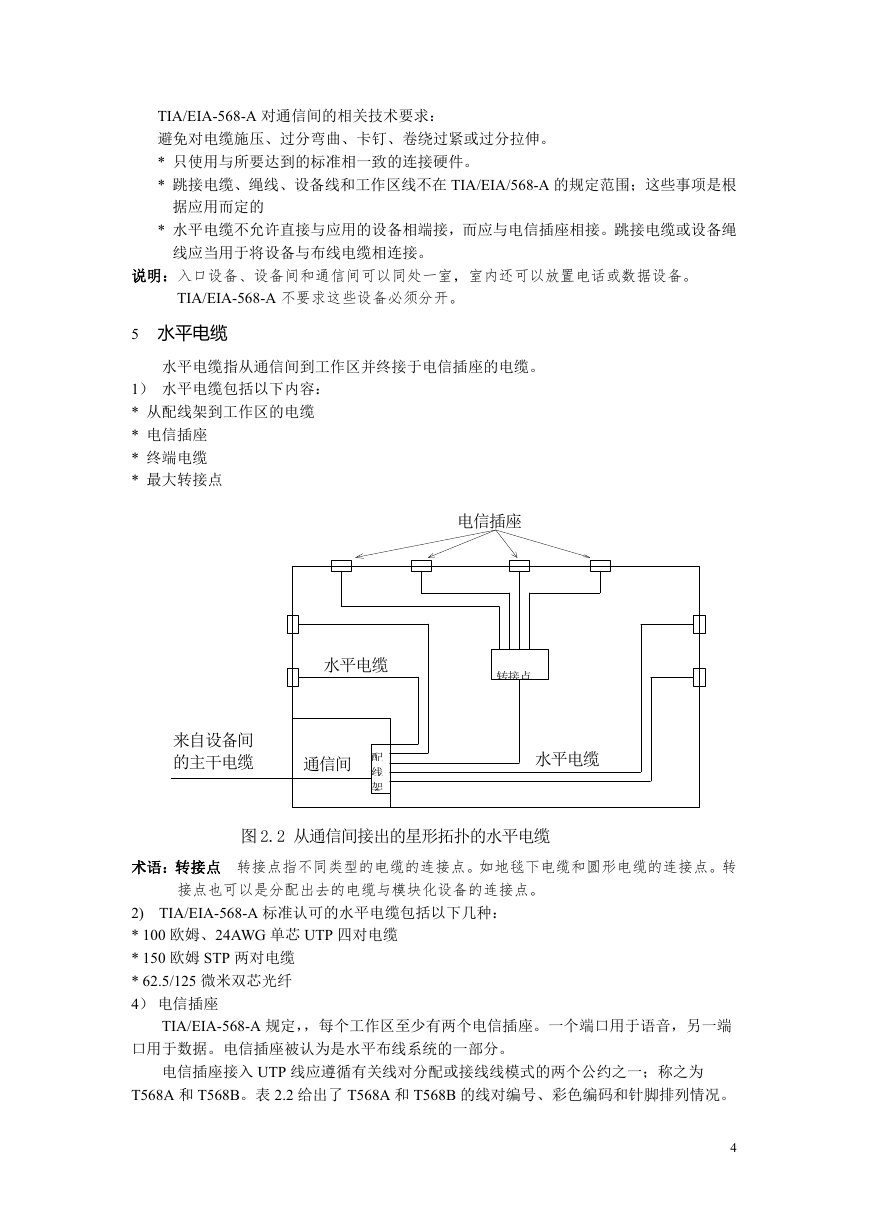

TIA/EIA-568-A对通信间的相关技术要求：
避免对电缆施压、过分弯曲、卡钉、卷绕过紧或过分拉伸。
* 只使用与所要达到的标准相一致的连接硬件。
* 跳接电缆、绳线、设备线和工作区线不在TIA/EIA/568-A的规定范围；这些事项是根据应用而定
* 水平电缆不允许直接与应用的设备相端接，而应与电信插座相接。跳接电缆或设备绳线应当用于将设备与布线
说明：入口设备、设备间和通信间可以同处一室，室内还可以放置电话或数据设备。TIA/EIA-568-A

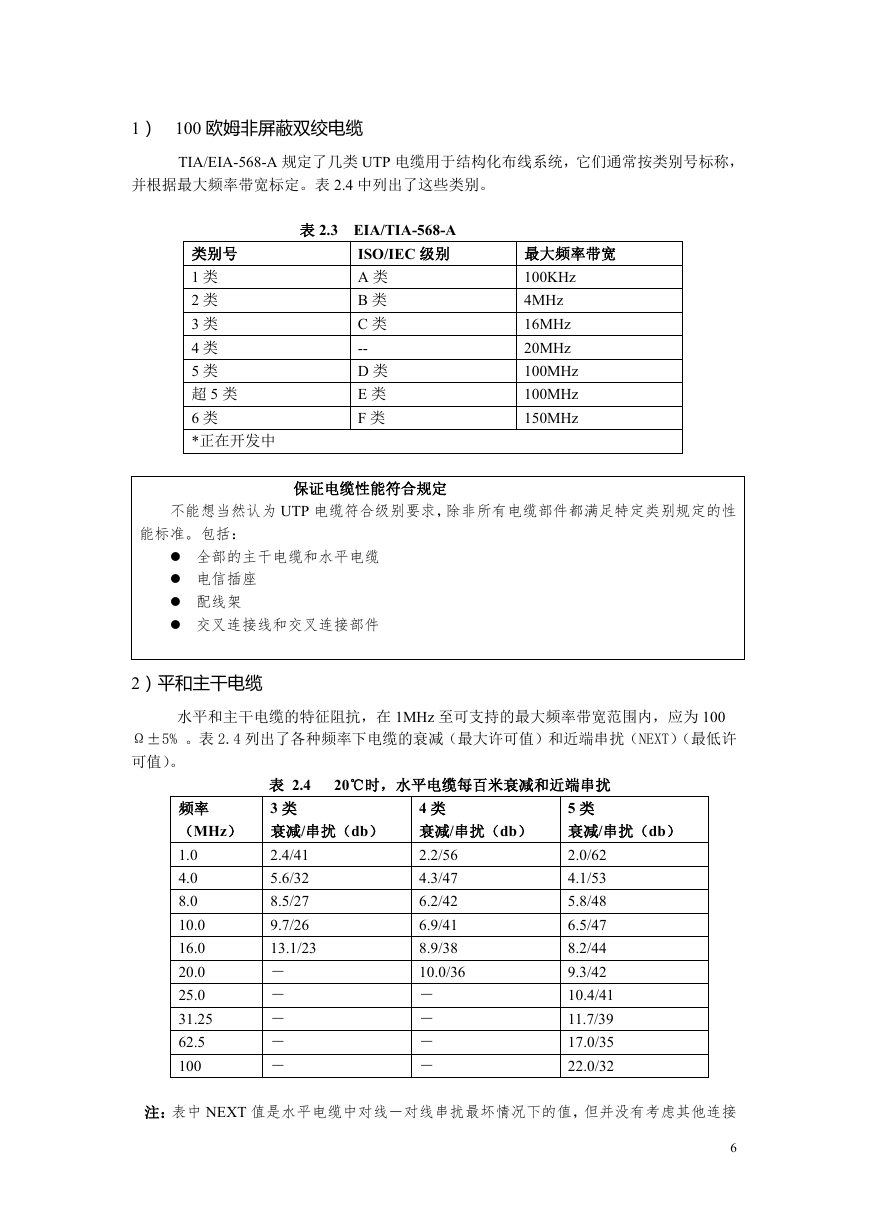

1） 100欧姆非屏蔽双绞电缆
TIA/EIA-568-A规定了几类UTP电缆用于结构化布线系统，它们通常按类别号标称，并根据最大频
表2.3 EIA/TIA-568-A
1类
A类
100KHz
2类
B类
4MHz
3类
C类
16MHz
4类
--
20MHz
5类
D类
100MHz
超5类
E类
100MHz
6类
F类
150MHz
*正在开发中
保证电缆性能符合规定
不能想当然认为UTP电缆符合级别要求，除非所有电缆部件都满足特定类别规定的性能标准。包括：
全部的主干电缆和水平电缆
电信插座
配线架
交叉连接线和交叉连接部件
2）平和主干电缆
水平和主干电缆的特征阻抗，在1MHz至可支持的最大频率带宽范围内，应为100Ω±5% 。表2.4列出
表 2.4 20℃时，水平电缆每百米衰减和近端串扰
衰减/串扰（db）
衰减/串扰（db）
1.0
2.4/41
2.2/56
2.0/62
4.0
5.6/32
4.3/47
4.1/53
8.0
8.5/27
6.2/42
5.8/48
10.0
9.7/26
6.9/41
6.5/47
16.0
13.1/23
8.9/38
8.2/44
20.0
－
10.0/36
9.3/42
25.0
－
－
10.4/41
31.25
－
－
11.7/39
62.5
－
－
17.0/35
100
－
－
22.0/32
注：表中NEXT值是水平电缆中对线－对线串扰最坏情况下的值，但并没有考虑其他连接因素可能造成的衰减及

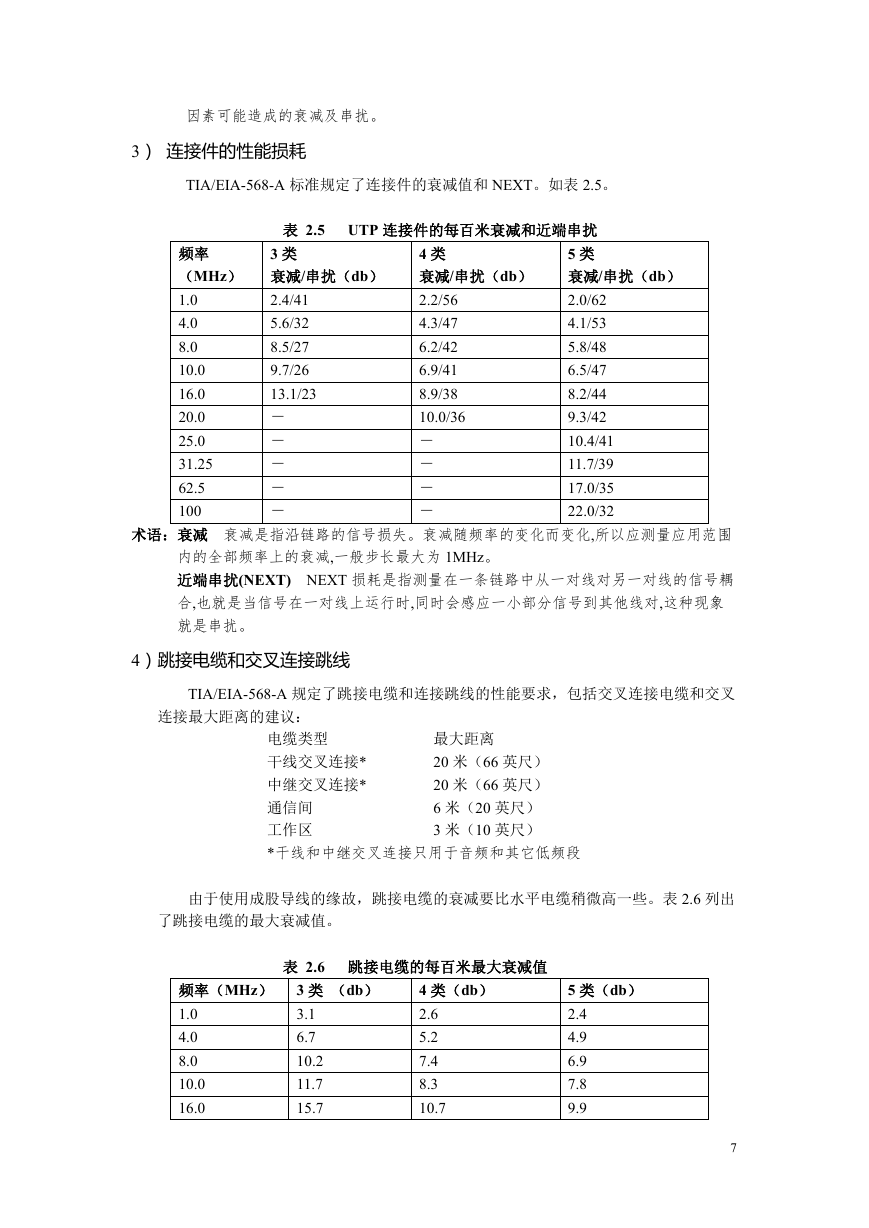

3） 连接件的性能损耗
TIA/EIA-568-A标准规定了连接件的衰减值和NEXT。如表2.5。
表 2.5 UTP连接件的每百米衰减和近端串扰
衰减/串扰（db）
衰减/串扰（db）
1.0
2.4/41
2.2/56
2.0/62
4.0
5.6/32
4.3/47
4.1/53
8.0
8.5/27
6.2/42
5.8/48
10.0
9.7/26
6.9/41
6.5/47
16.0
13.1/23
8.9/38
8.2/44
20.0
－
10.0/36
9.3/42
25.0
－
－
10.4/41
31.25
－
－
11.7/39
62.5
－
－
17.0/35
100
－
－
22.0/32
术语：衰减 衰减是指沿链路的信号损失。衰减随频率的变化而变化,所以应测量应用范围内的全部频率上的衰
4）跳接电缆和交叉连接跳线
TIA/EIA-568-A规定了跳接电缆和连接跳线的性能要求，包括交叉连接电缆和交叉连接最大距离的建
干线交叉连接*
20米（66英尺）
中继交叉连接*
20米（66英尺）
通信间
6米（20英尺）
工作区
3米（10英尺）
*干线和中继交叉连接只用于音频和其它低频段
由于使用成股导线的缘故，跳接电缆的衰减要比水平电缆稍微高一些。表2.6列出了跳接电缆的最大衰减值。
表 2.6 跳接电缆的每百米最大衰减值
1.0
3.1
2.6
2.4
4.0
6.7
5.2
4.9
8.0
10.2
7.4
6.9
10.0
11.7
8.3
7.8
16.0
15.7
10.7
9.9
20.0
－
12.0
11.1
25.0
－
－
12.5
31.25
－
－
14.1
62.5
－
－
20.4
100
－
－
26.4
注意：跳接电缆应该使用拧成股的导线，而不是单芯导线。因为单芯导线在多次弯曲后容易损坏。

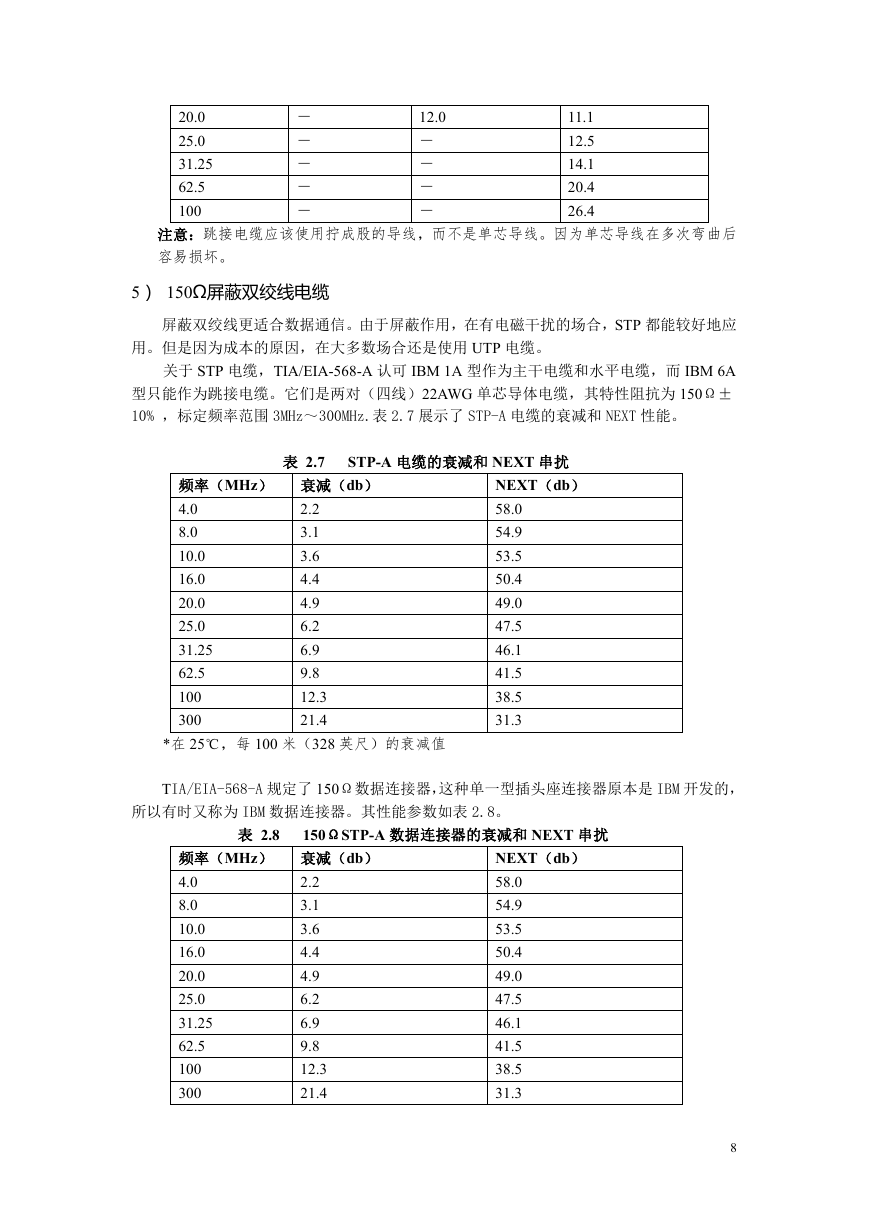

5） 150Ω屏蔽双绞线电缆
屏蔽双绞线更适合数据通信。由于屏蔽作用，在有电磁干扰的场合，STP都能较好地应用。但是因为成本的原因
关于STP电缆，TIA/EIA-568-A认可IBM 1A型作为主干电缆和水平电缆，而IBM 6A型
表 2.7 STP-A电缆的衰减和NEXT串扰
4.0
2.2
58.0
8.0
3.1
54.9
10.0
3.6
53.5
16.0
4.4
50.4
20.0
4.9
49.0
25.0
6.2
47.5
31.25
6.9
46.1
62.5
9.8
41.5
100
12.3
38.5
300
21.4
31.3
*在25℃，每100米（328英尺）的衰减值
TIA/EIA-568-A规定了150Ω数据连接器，这种单一型插头座连接器原本是IBM开发的，所以有
表 2.8 150ΩSTP-A数据连接器的衰减和NEXT串扰
4.0
2.2
58.0
8.0
3.1
54.9
10.0
3.6
53.5
16.0
4.4
50.4
20.0
4.9
49.0
25.0
6.2
47.5
31.25
6.9
46.1
62.5
9.8
41.5
100
12.3
38.5
300
21.4
31.3
6）光缆
TIA/EIA-568-A标准认可两种光缆：单模光缆和多模光缆。水平布线规定使用多模光缆，而主干布线
光缆系统有两种应用较为广泛的连接器—ST连接器和SC连接器。目前认可的是ST连接器，但将来会使用56
TIA/EIA-568-A认可62.5/125μm、50/125μm、8.3/125μm三种单模光缆
表 2.9 主干布线单模光缆的性能
1310
0.5
1550
0.5
表 2.10 主干布线和水平布线多模光缆的性能
850
3.75
160
1300
1.5
500
术语：光纤的“模” 模（mode）指进入光纤的光束数。单模光纤电缆只以单一模式光传播，而多模光纤允
7）光缆和通信间
TIA/EIA-568-A定义了以下一些通信间必须满足的特性，以达到标准兼容：
* 电信插座必须具备将2根光纤通过568SC耦合器连接的功能。
* 电信插座必须提供维护光缆的方法，并将光纤弯曲半径维持在30mm以上。
* 电信插座必须能够储备至少1米长的双纤（二重）光缆。
* 可连接光缆的电信插座必须是一个表面安装盒，安装在一个标准的4``×4``电气箱顶部。
TIA/EIA-568-B
2000年中期，TIA和EIA批准了商业建筑电信布线标准TIA/EIA-568-B版。新的B版
分为以下三个部分：
第一部分：一般性要求
第一部分涉及如电缆距离、传输介质的选择、开放式办公布线、实际安装、现场测试
工作区连接和设备间等问题。它除了包括A版的所有补充公报外，还纳入了A版的内容。
第二部分：双绞线介质
第二部分提出了对双绞线电缆、跳接电缆、器件测试、现场测试及测试方法等方面的电器和机械要求。引用了TS
第三部分：光缆介质
第三部分涉及到光缆的使用，包括光纤测试、现场性能测试、光缆的类型、接插缆线、
和连接器等。
三 电信系统公报
TIA定期发布“电信系统公报（TSB）”。TSB不是标准，不具备强制要求只是对现有标准提供指导或其他
（一）TSB-67
TSB-67是为了指导对UTP布线系统的测试。TSB-67提出了两种补充定义，确定了布线链路的类型。
1基本链路
包括水平电缆、电信插座或转接点、一个水平交叉连接。假定基本链路是整个链路的永久部分。表3.1列出了基
表 3.1 基本链路的最大衰减和最小NEXT
1
3.2
2.2
2.1
40.1
54.7
60.0
4
6.1
4.3
4.0
30.7
45.1
51.8
8
8.8
6.0
5.7
25.9
40.2
47.1
10
10.0
6.8
6.3
24.3
38.6
45.0
16
13.2
8.8
8.2
21.0
35.3
42.3
20
—
9.9
9.2
—
33.7
40.7
25
—
—
10.3
—
—
39.1
31.25
—
—
11.5
—
—
37.6
62.5
—
—
16.7
—
—
32.7
100
—
—
21.6
—
—
29.3
2通道链路
通道链路是基本链路在加上跳接电缆和其他交叉连接等所有部件。表3.2列出了通道链路的最大衰减和
表 3.2 通道链路的最大衰减和最小NEXT
1
4.2
2.6
2.5
39.1
53.3
60.0
4
7.3
4.8
4.5
29.3
43.3
50.6
8
10.2
6.7
6.3
24.3
38.2
45.6
10
11.5
7.5
7.0
22.7
36.6
44.0
16
14.9
9.9
9.2
19.3
33.1
40.0
20
—
11.0
10.3
—
31.4
39.0
25
—
—
11.4
—
—
37.4
31.25
—
—
12.8
—
—
35.7
62.5
—
—
18.5
—
—
30.6
100
—
—
24.0
—
—
27.1
（二）TSB-95
TSB-95定位于以完成的布线系统，它不对连接器和电缆提出单独的性能参数，而是对整个链路提出要求。T
表3.3 回程损耗（RL）参数
5类
100
8
超5类
100
10
6型
100
12
6型
250
8
6型
100
14.1
6型
250
8.7
术语：回程损耗 一些电子在电缆内的传送过程中可能会碰到阻抗失配或导线的某些问题而被反射回发送器。这
（三）TSB-75
TSB-75定义了水平布线的分类法，许可使用多用户电信插座或集合接点。它有两个与开放办公区布线 有关
MUTOA 用户电信插座组件，把许多用户的电信插座集合在一个区域。
CP 集合接点，是一种内部互连方案，可以把以成为建筑通路一部分的水平电缆延伸到开放式办公区的电
注：ISO/IEC11801把CP称为转接点（TP）。
三 其他TIA/EIA标准和公报
（一）ANSI/TIA/EIA-569-A
TIA/EIA-569-A标准只是针对结构化布线的子系统，其目的是为结构化布线系统提供
TIA/EIA-569-A对入口设备、设备间和通信间的设计提出了一些通用的考虑：
· 门应该向外开，或左右滑动，或可拆卸。并要上锁。尺寸：最小36英寸宽（0.91米）×80英寸高（2
· 电源，至少要有两个专用的120Ｖ 20A非开头型ＡＣ电源端口，而且设置在不同的分支电路上。
· 在有充足的照明光（500lx或50英尺烛光）。光源开头应设置在门附近。
· 要有接地线，符合TIA/EIA-607和NEC或者本地法规要求。
· 这一区域内不应有吊顶。
其他TIA/EIA-569-A的建议包括：
· 防火板上的插孔和吊索孔应该是阴燃的。
· 水平和主干通道应与电磁干扰源分开，符合NEC建筑800.52标准。
· 金属材质的电缆管道或导线管应该接地。
１、入口设备
TIA/EIA-569-A为入口设备规定了下列设计依据：
· 为了安全，连续或其它要求，可以配置一个备用的入口设备
· 间隔墙至少要有3/4英寸（20mm）厚的A-C胶合板。
· 入口设备区应该干燥，避免水浸和潮湿。
· 与入口设备通道距离应尽可能的近。
· 不要安装无关的设备。
２、主终端站空间
主终端站空间一般是共享区域，主要的交叉连接都设置在这一房间内。主终端区应该依照设备间来设计。
３、设备间
设计设备间时应考虑到下面几点：
· 环境控制。每周七天，每天24小时提供HVAC，温度控制在64~75℉或18~24℃，温度30~5
· 就有防震措施。
· 开花板高度不能低于8英尺（2.4米）
· 门至少要与设备间相同，也同于通信间和入口设备的门要求，但建议采用双门。
· 设备间的入口应留有余度，以便出入大型设备。
· 房间应在水平面以上，最大程度地减少水患。
· 主干通道应终接在设备间
· 在小型建筑内，入口设备和设备间可以组合在一个房间内。
４、通信间
通信间是水平结构布线的起点。
下面是TIA/EIA-569-A的一些建议：
· 每一层至少有一个通信间，多少视距离工作间的远近而定。
· 环境控制，温度要与邻近办公区保持同一水平。通信间内保持正压，以便空气每小时至少更换一次。
· 在多层建筑物内，较理想的情况是，通信间应放置在每一层的相同的位置。
· 电信柜的两壁必须要安装3/4英寸（20mm）厚、8英尺（2.4米）高的A-C胶合板。
· 房间及房间内的设备需要考虑到防震要求。
· 位于同一层的通信间之间，必须至少采用一个通用大小的78mm或3英寸导线管或者其他等效的通路。
防震要求：如果你生活在地震频发地区，一定要采取防震措施。设备间和通信间中必须采用金属支架和隔板，且金
５、水平通道
水平通道是指连接接线柜和工作区的水平电缆所经过的路径。水平通道最普通的形式是导线管、沟槽。其他类型的
· 走线地板，用在计算机机房内。地板砖与底部有一定的空隙，每块地板砖都能用特殊工具拆卸。
· 混凝土地板下的管沟。通常用金属覆盖，当拔出金属盖时，即可接线。
· 基础通路，通常是一种安装在墙壁、地板、天花板上的塑料或金属系统，可包括一个或多个电缆。
设计或安装水平通路时，有以下几点考虑：
· 水平通路不要安装在电梯井内。
· 要肯定通路能够支撑你布下的电缆的重量，并满足防震要求。
· 水平通路应该接地。
· 水平通路应该避开潮湿的地方。
６、主干通路
TIA/EIA-569-A定义的主干通路有：天花板通路、导线管通路、沟槽通路。
设计主干通路应考虑以下几点：
机柜之间的导线管必须是3英寸或78mm套管。
· 主干导线管必须是4英寸或103mm套管。
· 在主干电缆穿过防火墙的地方，一定要安装阻燃材料。
· 沟槽、导线管、套管、插管必须要至少穿过通信间和设备间1英寸（25.4mm）长。
· 主干电缆必须按照本地规范或TIA/EIA-607和NEC标准接地。
· 主干通路应该是干燥的，不易渗水。
７、工作区
TIA/EIA-569-A对工作区的建议如下：
· 附近应该有电源接口，但要保证电力／电信分离的最小要求。
· 每一个工作区至少有一个电信插座盒。TIA/EIA-568-A建议每个盒应有两个插座
· 对于音频应用，从PBX控制中心、服务区、接待区到通信间都应有独立的通路。
· 需要把办公设施的需求考虑进去。
· 在墙壁穿孔的地方，电缆的弯曲半径要留有余地。
（二）ANSI/TIA/EIA-607
TIA定义了一个称为“商用建筑电信设施接地和屏蔽接地要求”的标准（TIA/EIA- 607）。
TIA/EIA- 607规定，电信地线必须与建筑物地线连接在一起。每个通信间都必须有一个电信接地线系
警告：不提倡把地线接到水管上，因为现在的许多水管采用PVC管。一座建筑物应该只安装一个地线。以防地线
（三）ANSI/TIA/EIA-570-A
TIA/EIA-570-A是“住宅和小型商用电信布线标准”，该标准提出了两级标准化的住宅电信布线接口
１级 试图满足基本的电话和视频数据服务。标准建议采用一根３类或５类的UTP电缆和一根RG-6的同轴电
２级 试图满足扩展的音频、视频和数据服务。标准建议采用二根５类电缆和二根RG-6的同轴电缆。
标准进一步规定，家庭或多住户建筑的中央控制区应选择在装备中心柜或墙体支架的地方，以支持连线，离电话公
四 ISO/IEC 11801
国际标准化组织（ISO）和国际电子技术委员会发布了一项称为ISO/IEC 11801的标
表4.1 ISO/IEC定义的通用法规和单元
建筑分配站
BD
建筑物主干电缆布线终端分配站，在此连接建筑物之间的电缆或园区主干电缆
建筑入口设备区
BEF
必要的电子和机械服务区，以便电信电缆接入建筑。
园区分配站
CD
园区主干电缆起始的地方
设备间
ER
建筑物内安置分配设备及其他设备的地方
楼层分配站
FD
用于连接水平电缆和其他布线子系统或设备的分配站
水平电缆
HC
从楼层分配站到电信插座的电缆
通信间
TC
主干电缆和水平电缆之间的交叉连接点。安置电信设备、电缆终接、交叉连接电缆和数据网络设备
电信插座
TO
水平电缆在墙壁上或其他固定物上的终接点。为工作区电缆提供接口
转接点
TP
水平布线中电缆的形状发生变化的部分。
工作区电缆
将工作区设备连接到电信插座的电缆
TIA/EIA-568-A和ISO/IEC 11801的区别：
* ISO/IEC 11801 为主干布线和水平布线增加了12ΩUTP电缆和52/125微米多模光
* ISO/IEC 11801扩展了转接点的内涵，它不仅指转接点，也包含了集中连接点。
* ISO/IEC 11801规定了5米长的最大跳接电缆和交叉连接长度。
两者之间的术语差别如表4.2
表4.2 ISO/IEC 1180与TIA/EIA-568-A的术语差别
TIA/EIA-568-A
意义相同或相近
园区分配站（CD）
交叉连接（MC）
建筑分配站
中继交叉连接
楼层分配站
水平交叉连接
根据介质类型和频率要求，ISO/IEC 1180定义了应用和链路的分类。内容如下：
A类 音频和100kHz以内的应用
B类 最高1MHz的低速数据应用
C类 最高16MHz的中速数据应用
D类 最高100MHz的高速数据应用
光缆应用类 用于带宽不受限制的应用
表4.3展示了电缆类别、应用类和最大距离。
表4.3 电缆类别、应用类和最大距离
五 Anixter电缆性能分级程序
Anixter (世界性的电信产品和电缆销售商) 开发了Anixter电缆性能分级程序，于1989年
1级 针对电话音频应用的最低电缆质量要求。
2级 针对低速数据通讯的最低电缆质量要求。
3级 支持10Mbps以太网和4/16Mbps环形令牌网的最低电缆质量要求。
当TIA/EIA-568于1991年发布时，销售商已经允许更高的性能和更好的电缆。为了满足这个要求，
4级 支持20MHz应用的最低电缆质量要求，包括16Mbps环形令牌网。
5级 支持100MHz应用的最低电缆质量要求。
到1997年，出现了新的网络技术，对更高性能的双绞线电缆的需求以较为迫切。Anixter 97`分级
5级 支持200MHz应用的最低电缆质量要求。
6级 支持350MHz应用的最低电缆质量要求。
7级 支持400MHz应用的最低电缆质量要求。
六 其他布线系统
（一）IBM布线系统
最初的IBM布线系统定义了几种不同的部件，包括：
* 电缆类型
* 数据连接器
* 面板
* 分配面板
1电缆类型
IBM布线系统把电缆定义了7种类型，它们是：
1A型 1A型电缆是唯一作为TIA/EIA-568-A标准部分内容采用的电缆类型。1A
2A型 2A型基本上与1A型电缆相同。它与1A型电缆的区别在于除了具有1A型电缆的屏蔽
3型 3型电线是语音级非屏蔽双绞线，它由四对22AWG或24AWG的非屏蔽双绞线单芯电
5型 5型电缆是光缆，由2根62.5/125微米的多模光纤组成。IBM规定了三种连接器
6型 6型电缆有2对双绞线和一条屏蔽线构成。它是一种26AWG标准电缆，线阻抗为150
8型 8型电缆用于地毯（地板）下布线。这种电缆包在一种扁平的外皮中，由两条22AWG的
9型 9型电缆有两条26AWG屏蔽线构成。可以是多芯或单芯线，阻抗为150±10%欧姆
2IBM数据连接器
IBM连接器既不是插头连接器也不是插座连接器。两只相同的连接器可以彼此相连。这种数据连接器用于配线架
（二）朗讯SYSTIMAX SCS布线系统
朗讯技术是贝尔实验室的一个附属机构。朗讯开发了数种铜缆和光纤介质的结构化连接方案。这些方案集中了朗讯
（三）数据设备公司的DECconnect
DECconnect由四种不同类型的技术和五种不同类型的电缆构成。内容如下表。
DECconnect应用和电缆类型
语音
四对UTP
RJ-45
低速数据
两对UTP
按键式RJ-45
网络
50欧姆同轴电缆
BNC
网络
62.5/125微米光纤
ST或SMA
视频
75欧姆同轴电缆
F型
（四）NORDX/CDT集成化建筑分配系统
集成化建筑分配系统（IBDN）最初由北方电信公司创立。现由NORDX/CDT进行销售。IBDN系统类
附录
*附图 网络拓扑结构图

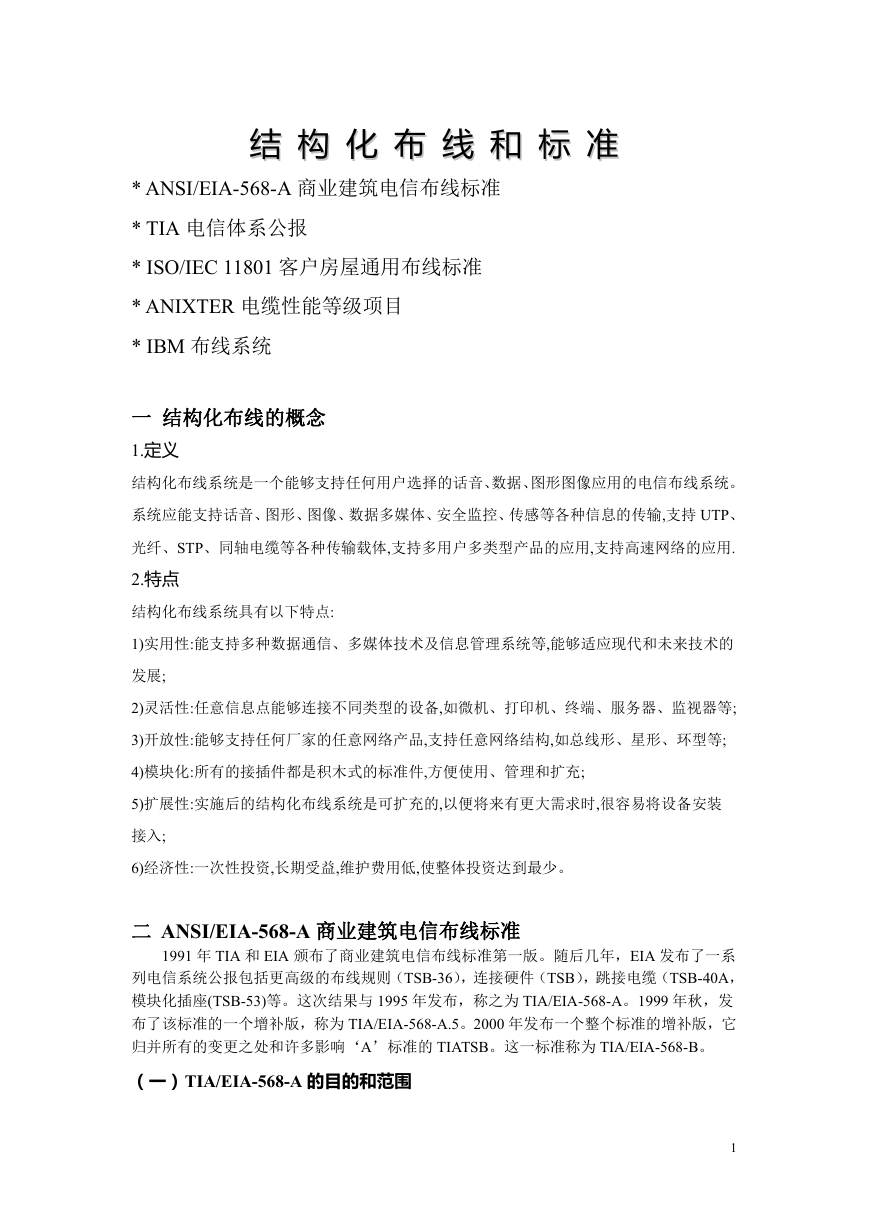

结结 构构 化化 布布 线线 和和 标标 准准
* ANSI/EIA-568-A 商业建筑电信布线标准
* TIA 电信体系公报
* ISO/IEC 11801 客户房屋通用布线标准
* ANIXTER 电缆性能等级项目
* IBM 布线系统
一 结构化布线的概念
1.定义
结构化布线系统是一个能够支持任何用户选择的话音、数据、图形图像应用的电信布线系统。
系统应能支持话音、图形、图像、数据多媒体、安全监控、传感等各种信息的传输,支持 UTP、
光纤、STP、同轴电缆等各种传输载体,支持多用户多类型产品的应用,支持高速网络的应用.
2.特点
结构化布线系统具有以下特点:
1)实用性:能支持多种数据通信、多媒体技术及信息管理系统等,能够适应现代和未来技术的
发展;
2)灵活性:任意信息点能够连接不同类型的设备,如微机、打印机、终端、服务器、监视器等;
3)开放性:能够支持任何厂家的任意网络产品,支持任意网络结构,如总线形、星形、环型等;
4)模块化:所有的接插件都是积木式的标准件,方便使用、管理和扩充;
5)扩展性:实施后的结构化布线系统是可扩充的,以便将来有更大需求时,很容易将设备安装
接入;
6)经济性:一次性投资,长期受益,维护费用低,使整体投资达到最少。
二 ANSI/EIA-568-A 商业建筑电信布线标准
1991 年 TIA 和 EIA 颁布了商业建筑电信布线标准第一版。随后几年，EIA 发布了一系
列电信系统公报包括更高级的布线规则（TSB-36），连接硬件（TSB），跳接电缆（TSB-40A，
模块化插座(TSB-53)等。这次结果与 1995 年发布，称之为 TIA/EIA-568-A。1999 年秋，发
布了该标准的一个增补版，称为 TIA/EIA-568-A.5。2000 年发布一个整个标准的增补版，它
归并所有的变更之处和许多影响‘A’标准的 TIATSB。这一标准称为 TIA/EIA-568-B。
（一）TIA/EIA-568-A 的目的和范围
1
制定 TIA/EIA-568-A 标准基于下述目的:
* 建立一种支持多供应商环境的通用电信布线系统;
* 可以进行商业大楼的结构化布线系统的设计和安装;
* 建立和种布线系统配置的性能和技术标准。
TIA/EIA-568-A 标准适用范围为“面向办公环境”的布线系统。技术要求有下面几方面：
* 结构化布线子系统
* 点心电信布线的最小要求
* 安装方法和实践经验
* 连接器和引线分配
* 电信布线系统要求有超过十年的使用寿命
* 水平电缆和主干布线的介质类型和性能指标
* 连接硬件性能指标
* 推荐的拓扑结构和距离
* 布线要素的定义
警告：TIA/EIA-568-A 标准颁布两种使用 UTP 插座和插头的接线方案。称作 T568A 和 T568
不要将它与 TIA/EIA-568-A 标准和 TIA/EIA-568-B 标准相混淆。
（二）结构化布线的子系统
TIA/EIA-568-A 标准按照结构化布线的要求分为六个部分的内容。这六部分是入口设
备、设备间、主干电缆、通信间、水平布线和工作区。
1 入口设备
TAI/EIA-568-A 定义的入口设备规定为大楼中的布线与外界的接口处。所有的外部布线
都要进入大楼并端接于一个单一的点。接口设备的物理要求在 TIA/EIA-569 规定，既商用建
筑电信通道标准。如果需要可让入口设备与设备间共享空间。
天线
其他建筑
主干电缆
电话公司接入点
入口
设备
建筑
LAN机架
配
线
架
设备间
电话交换机
通信间
通信间
图2.1 入口设备、设备间和主干电缆及通信间
2 设备间
设备间指定用来放置比入口设备或机柜更复杂的设备。通常把电话设备或数据网络设备
如路由器，交换机和集线器放置在设备间内。放置电信设备的任何房间，不论是布线间还是
设备间，都应当是物理上安全的。
2
3 主干电缆
主干电缆是连接入口设备，设备间和通信间的必备设备。参见图 2.1 可知主干电缆不仅
包括连接通信间，设备间和大楼入口的电缆，还包括交叉连接电缆，机器端接点或干线-干
线交叉连接用的跳接电缆等。
1） 主干电缆包括：
* 设备间和大楼入口设备间的电缆
* 在一个园区中，不同大楼的入口设备间的电缆
* 大楼各层之间的竖直连接电缆
2） TIA/EIA-568-A 对主干电缆附加的要求：
*接地线要满足商用建筑电信接地和屏蔽接地要求标准 TIA/EIA-607 规定的要求。
* 主干电缆运行时必须谨慎地避开电磁干扰和无线电干扰。
* 不允许出现两极以上的交差连接，主干电缆的拓扑结构应为星形拓扑结构。水平交叉连接
点都应当与一个主交叉连接点直接相连或与一个中间交叉连接点相连。在主交叉连接点和
水平交叉连接点之间只能有一个交叉连接点。
* 设备与主干线间的连接线长度应少于 30 米（98 英尺）。
* 对于主干线来说，采用铜缆的主干线布线的最长距离不应超过 90 米（295 英尺）。
* 不允许使用桥式分接头。
* 多对电缆只要满足功率和串扰最小的要求也可以使用。
术语：交叉连接（cross-connect） 交叉连接指一种设备或布线系统中的某处，用来实现电
缆部件的端接并借助插座，终端模块或电缆等实现这些部件与其它部件的再连接。
共享外皮 ( shared sheath ) 共享外皮指一根电缆用于支持一种以上的应用，这在
TIA/EIA-568-A 是允许的。但是这种做法是不提倡的，因为这样做时常会造成两种不
同应用间的信号电平不兼容，一种应用产生的串扰会对另一对线上的信号产生干扰。
3） 得到认可的主干介质：
TIA/EIA-568-A 认可几种介质可作为主干电缆。表 2.1 列出了得到认可的电缆介质类型，
用途和最大长度。
表 2.1 介质类型、用途、最长距离
介质
100 欧姆 UTP（22 或 24AW）
100 欧姆 UTP（22 或 24AW）
150 欧姆 STP-A
单模 8.3/125 微米光纤
多模 62.5/125 微米光纤
用途
数据
语音
数据
数据
数据
最远距离
90 米（295 英尺）
800 米（2625 英尺）
90 米（295 英尺）
3000 米（9840 英尺）
2000 米（6650 英尺）
说明：TIA/EIA-568-A 还指定了主干电缆的最大弯曲半径：主干电缆弯曲度不允许超过电缆
外层的 10 倍。
4 通信间
通信间是指大楼内放置电缆部件如交叉连接设备和配线架的地方。通信间中也可放
置网络设备如集线器，交换机和路由器等。
3
TIA/EIA-568-A 对通信间的相关技术要求：
避免对电缆施压、过分弯曲、卡钉、卷绕过紧或过分拉伸。
* 只使用与所要达到的标准相一致的连接硬件。
* 跳接电缆、绳线、设备线和工作区线不在 TIA/EIA/568-A 的规定范围；这些事项是根
据应用而定的
* 水平电缆不允许直接与应用的设备相端接，而应与电信插座相接。跳接电缆或设备绳
线应当用于将设备与布线电缆相连接。
说明：入口设备、设备间和通信间可以同处一室，室内还可以放置电话或数据设备。
TIA/EIA-568-A 不要求这些设备必须分开。
5 水平电缆
水平电缆指从通信间到工作区并终接于电信插座的电缆。
1） 水平电缆包括以下内容：
* 从配线架到工作区的电缆
* 电信插座
* 终端电缆
* 最大转接点
电信插座
水平电缆
转接点
来自设备间
的主干电缆
通信间
配
线
架
水平电缆
图 2.2 从通信间接出的星形拓扑的水平电缆
术语：转接点 转接点指不同类型的电缆的连接点。如地毯下电缆和圆形电缆的连接点。转
接点也可以是分配出去的电缆与模块化设备的连接点。
2) TIA/EIA-568-A 标准认可的水平电缆包括以下几种：
* 100 欧姆、24AWG 单芯 UTP 四对电缆
* 150 欧姆 STP 两对电缆
* 62.5/125 微米双芯光纤
4） 电信插座
TIA/EIA-568-A 规定，，每个工作区至少有两个电信插座。一个端口用于语音，另一端
口用于数据。电信插座被认为是水平布线系统的一部分。
电信插座接入 UTP 线应遵循有关线对分配或接线线模式的两个公约之一；称之为
T568A 和 T568B。表 2.2 给出了 T568A 和 T568B 的线对编号、彩色编码和针脚排列情况。
4
1
线对编号 彩色编码
蓝（B）
白/蓝（W/B）
橙（O）
白/橙（W/O）
绿（G）
白/绿（W/G）
棕(Br)
白/棕(W/Br)
表 2. 2 T568A 和 T568B 的线对编号、彩色编码和针脚排列
T568B 针脚
B=4
W/B=5
O=2
W/O=1
G=6
W/G=3
Br=8
W/Br=7
T568A 针脚
B=4
W/B=5
O=6
W/O=3
G=2
W/G=1
Br=8
W/Br=7
4
2
3
注意：一旦选定了一种接线模式，便要记住它。在施工中必须使用相同的接线模式。
在具体的应用中不要求信息出口的所有针脚全部使用，但要确信所有接线与针脚均正确
连接，以保证同一介质的应用间的互操作性。表 2.3 给出了常见的应用及它们所用的针脚。
表 2.3 UTP 电缆在具体应用中的对线分配*
应用
脚 1~2
--
电源
Tx
--
Tx
Tx
Bi
Tx
Tx
Rx
Bi
模拟语音
ISDN
10Base-T(802.3)
令牌环 （802.5）
100Base-TX(820.3u)
100Base-T4(820.3u)
100Base-VG(820.12)
(TP-PM)
FDDI
ATM 用户设备
ATM 网络设备
1000Base-T(820.3ab)
Bi=双向，任选：根据厂商需要而定
* 来源于 Siemon 公司（www.siemon.com）
脚 3~6
--
Tx
Rx
Tx
Rx
Rx
Bi
任选
任选
任选
Bi
脚 4~5
Tx/Rx
Rx
--
Rx
--
Bi
Bi
任选
任选
任选
Bi
脚 7~8
--
电源
--
--
--
Bi
Bi
Rx
Rx
Tx
Bi
6 工作区
工作区始自电信区，它包括以下部分：
* 接插线、模块接线、光纤跳线和适配器电缆。
* 修正信号电平电缆阻抗的适配器如平衡转移器和其它装置。
* 工作站设备如计算机、电话、传真机、数据终端、调制解调器等。
（三） 传输介质和连接器件的性能
TIA/EIA-568-A 规定了非屏蔽双绞线（UTP）、屏蔽双绞线（STP）和光缆的性能标准，
此外，对电缆的长度和水平电缆、主干电缆和跳接电缆的导体类型都作了规定。
5
1） 100 欧姆非屏蔽双绞电缆
TIA/EIA-568-A 规定了几类 UTP 电缆用于结构化布线系统，它们通常按类别号标称，
并根据最大频率带宽标定。表 2.4 中列出了这些类别。
表 2.3 EIA/TIA-568-A
ISO/IEC 级别
A 类
B 类
C 类
--
D 类
E 类
F 类
类别号
1 类
2 类
3 类
4 类
5 类
超 5 类
6 类
*正在开发中
最大频率带宽
100KHz
4MHz
16MHz
20MHz
100MHz
100MHz
150MHz
保证电缆性能符合规定
不能想当然认为 UTP 电缆符合级别要求，除非所有电缆部件都满足特定类别规定的性
能标准。包括：
全部的主干电缆和水平电缆
电信插座
配线架
交叉连接线和交叉连接部件
2）平和主干电缆
水平和主干电缆的特征阻抗，在 1MHz 至可支持的最大频率带宽范围内，应为 100
Ω±5% 。表 2.4 列出了各种频率下电缆的衰减（最大许可值）和近端串扰（NEXT）（最低许
可值）。
20℃时，水平电缆每百米衰减和近端串扰
4 类
衰减/串扰（db）
2.2/56
4.3/47
6.2/42
6.9/41
8.9/38
10.0/36
－
－
－
－
5 类
衰减/串扰（db）
2.0/62
4.1/53
5.8/48
6.5/47
8.2/44
9.3/42
10.4/41
11.7/39
17.0/35
22.0/32
频率
（MHz）
1.0
4.0
8.0
10.0
16.0
20.0
25.0
31.25
62.5
100
表 2.4
3 类
衰减/串扰（db）
2.4/41
5.6/32
8.5/27
9.7/26
13.1/23
－
－
－
－
－
注：表中 NEXT 值是水平电缆中对线－对线串扰最坏情况下的值，但并没有考虑其他连接
6
因素可能造成的衰减及串扰。
3） 连接件的性能损耗
TIA/EIA-568-A 标准规定了连接件的衰减值和 NEXT。如表 2.5。
频率
（MHz）
1.0
4.0
8.0
10.0
16.0
20.0
25.0
31.25
62.5
100
表 2.5
3 类
衰减/串扰（db）
2.4/41
5.6/32
8.5/27
9.7/26
13.1/23
－
－
－
－
－
4 类
衰减/串扰（db）
2.2/56
4.3/47
6.2/42
6.9/41
8.9/38
10.0/36
－
UTP 连接件的每百米衰减和近端串扰
5 类
衰减/串扰（db）
2.0/62
4.1/53
5.8/48
6.5/47
8.2/44
9.3/42
10.4/41
11.7/39
17.0/35
22.0/32
－
－
－
术语：衰减 衰减是指沿链路的信号损失。衰减随频率的变化而变化,所以应测量应用范围
内的全部频率上的衰减,一般步长最大为 1MHz。
近端串扰(NEXT) NEXT 损耗是指测量在一条链路中从一对线对另一对线的信号耦
合,也就是当信号在一对线上运行时,同时会感应一小部分信号到其他线对,这种现象
就是串扰。
4）跳接电缆和交叉连接跳线
TIA/EIA-568-A 规定了跳接电缆和连接跳线的性能要求，包括交叉连接电缆和交叉
连接最大距离的建议：
电缆类型
干线交叉连接*
中继交叉连接*
通信间
工作区
*干线和中继交叉连接只用于音频和其它低频段
最大距离
20 米（66 英尺）
20 米（66 英尺）
6 米（20 英尺）
3 米（10 英尺）
由于使用成股导线的缘故，跳接电缆的衰减要比水平电缆稍微高一些。表 2.6 列出
了跳接电缆的最大衰减值。
表 2.6 跳接电缆的每百米最大衰减值
频率（MHz） 3 类 （db）
1.0
4.0
8.0
10.0
16.0
3.1
6.7
10.2
11.7
15.7
4 类（db）
2.6
5.2
7.4
8.3
10.7
5 类（db）
2.4
4.9
6.9
7.8
9.9
7
20.0
25.0
31.25
62.5
100
－
－
－
－
－
12.0
－
－
－
－
11.1
12.5
14.1
20.4
26.4
注意：跳接电缆应该使用拧成股的导线，而不是单芯导线。因为单芯导线在多次弯曲后
容易损坏。
5） 150Ω屏蔽双绞线电缆
屏蔽双绞线更适合数据通信。由于屏蔽作用，在有电磁干扰的场合，STP 都能较好地应
用。但是因为成本的原因，在大多数场合还是使用 UTP 电缆。
关于 STP 电缆，TIA/EIA-568-A 认可 IBM 1A 型作为主干电缆和水平电缆，而 IBM 6A
型只能作为跳接电缆。它们是两对（四线）22AWG 单芯导体电缆，其特性阻抗为 150Ω±
10% ，标定频率范围 3MHz～300MHz.表 2.7 展示了 STP-A 电缆的衰减和 NEXT 性能。
表 2.7
STP-A 电缆的衰减和 NEXT 串扰
频率（MHz） 衰减（db）
4.0
8.0
10.0
16.0
20.0
25.0
31.25
62.5
100
300
2.2
3.1
3.6
4.4
4.9
6.2
6.9
9.8
12.3
21.4
*在 25℃，每 100 米（328 英尺）的衰减值
NEXT（db）
58.0
54.9
53.5
50.4
49.0
47.5
46.1
41.5
38.5
31.3
TIA/EIA-568-A 规定了 150Ω数据连接器，这种单一型插头座连接器原本是 IBM 开发的，
所以有时又称为 IBM 数据连接器。其性能参数如表 2.8。
表 2.8
150ΩSTP-A 数据连接器的衰减和 NEXT 串扰
频率（MHz） 衰减（db）
4.0
8.0
10.0
16.0
20.0
25.0
31.25
62.5
100
300
2.2
3.1
3.6
4.4
4.9
6.2
6.9
9.8
12.3
21.4
NEXT（db）
58.0
54.9
53.5
50.4
49.0
47.5
46.1
41.5
38.5
31.3
8
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
