S7-1200 入门指南

法律资讯

前言

1 快速回顾

1.1 有关 CPU 工作原理的基本信息

1.1.1 每个扫描周期均执行的任务

1.1.2 CPU 的操作模式

1.1.3 以位、字节、字等形式存储的数字数据

1.1.4 S7-1200 支持的数据类型

1.1.5 S7-1200 的存储区

1.2 从示意图到用户程序

1.2.1 将示意图转换为 LAD 指令

1.2.2 基本电路

1.3 STEP 7 Basic 的基本功能

1.3.1 在您需要时提供的帮助

1.3.2 从在线帮助中打印

1.3.3 插入指令

1.3.4 在编辑器之间拖放

1.3.5 检测 CPU 的组态

1.3.6 更改工作区的设置

2 安装

2.1 请先阅读以下内容以获取安全信息

2.2 尺寸和准则

2.3 连接硬件

2.4 安装 STEP 7 Basic

3 创建简单锁存电路

3.1 为用户程序创建项目

3.2 在用户程序中创建一个简单程序段

3.3 为指令输入变量和地址

3.4 组态 CPU

3.5 将用户程序下载到 CPU

3.6 测试示例用户程序的运行

3.7 回顾第一个练习中的任务

4 完成用户程序

4.1 添加接通延迟定时器，以延迟启动输出

4.2 接通 5 秒延迟的输出

4.3 编辑用户程序使其变为另一种结构

5 使用监视表格进行监视

5.1 创建监视表格

5.2 监视 CPU 中的数据值

5.3 在 LAD 编辑器中监视状态

5.4 将输入强制设置为特定值

5.5 转到在线

5.6 基于良好的开始

索引

上

以

仿

位

保

信

关

删

发

变

启

在

基

存

安

定

尺

工

帮

强

打

扫

拖

指

接

操

收

数

文

显

更

未

检

物

状

用

电

监

程

编

装

转

输

过

锁

门

项

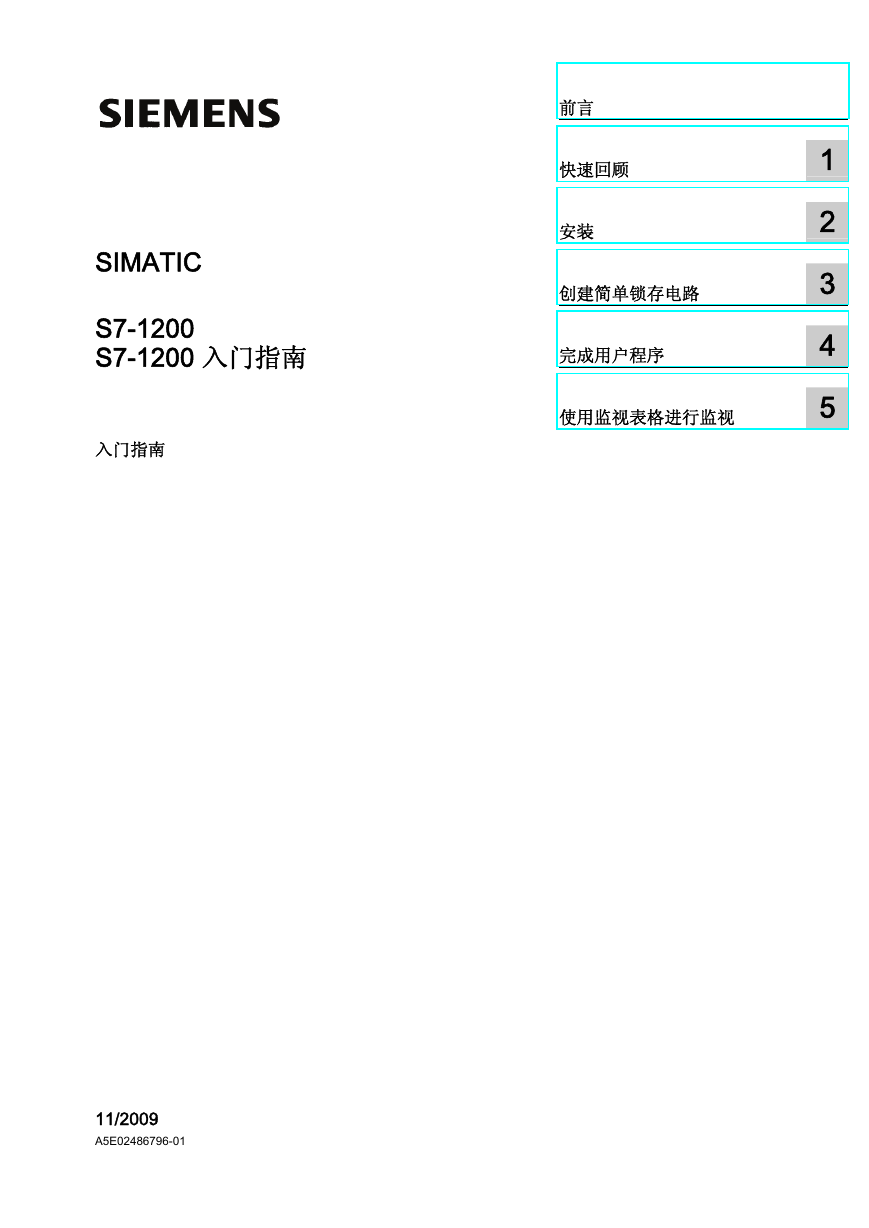

前言安装快速回顾 1 ______________ 2 ______________ 3 ______________ 4 ______________ 5 ______________ 使用监视表格进行监视创建简单锁存电路完成用户程序 S7-1200 S7-1200 入门指南 SIMATIC S7-1200 S7-1200 入门指南入门指南 11/2009 A5E02486796-01

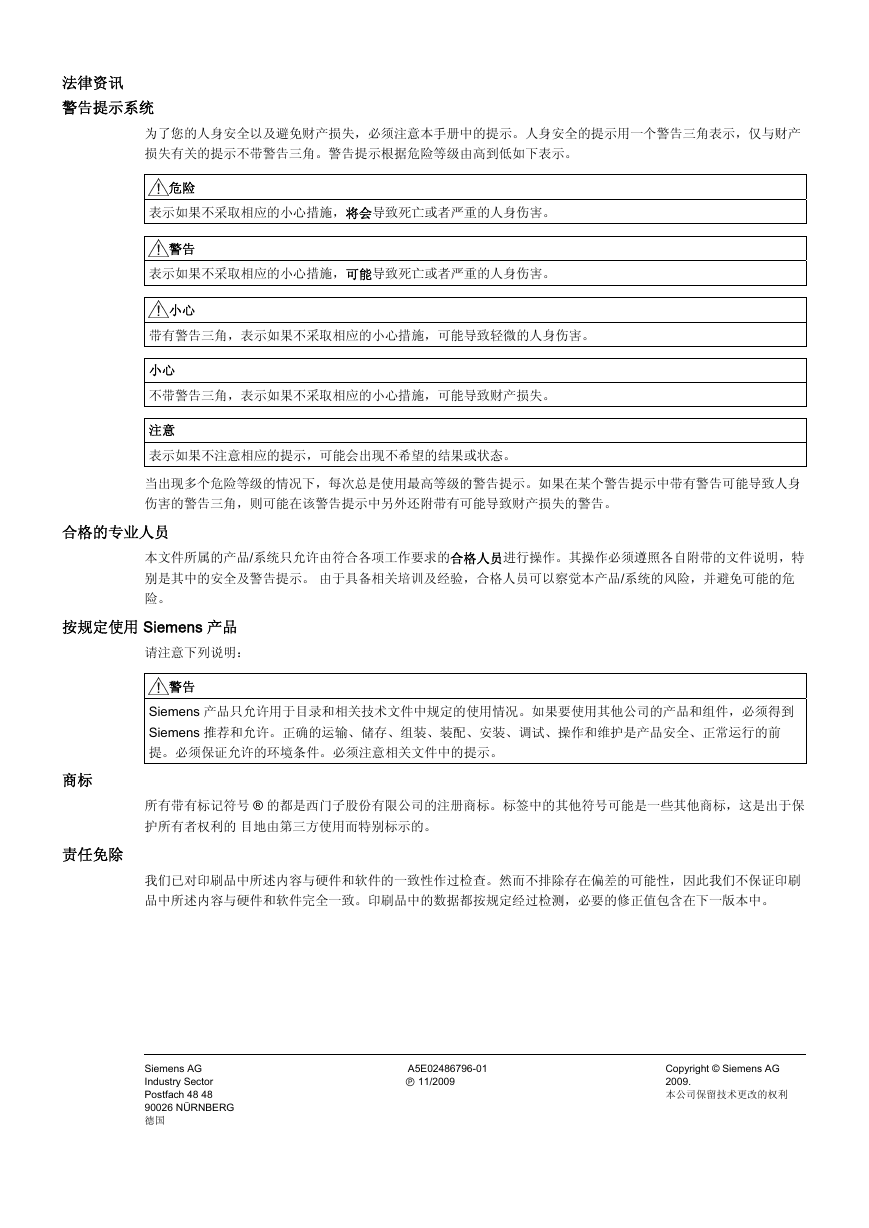

法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示根据危险等级由高到低如下表示。危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。小心带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。小心不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。按规定使用 Siemens 产品请注意下列说明：警告 Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他公司的产品和组件，必须得到 Siemens 推荐和允许。正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许的环境条件。必须注意相关文件中的提示。所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。标签中的其他符号可能是一些其他商标，这是出于保护所有者权利的目地由第三方使用而特别标示的。我们已对印刷品中所述内容与硬件和软件的一致性作过检查。然而不排除存在偏差的可能性，因此我们不保证印刷品中所述内容与硬件和软件完全一致。印刷品中的数据都按规定经过检测，必要的修正值包含在下一版本中。 Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG 德国 A5E02486796-01 Ⓟ 11/2009 Copyright © Siemens AG 2009. 本公司保留技术更改的权利商标责任免除

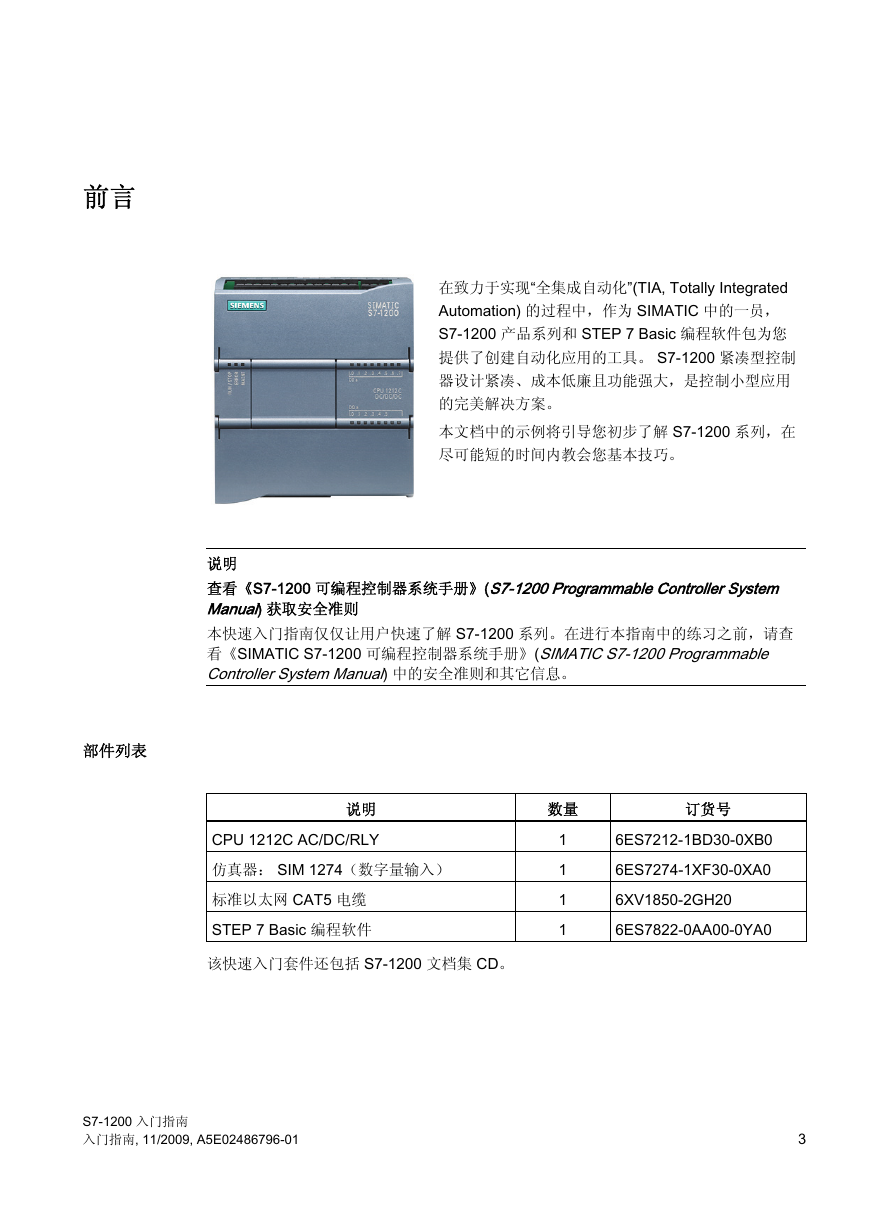

前言在致力于实现“全集成自动化”(TIA, Totally Integrated Automation) 的过程中，作为 SIMATIC 中的一员， S7-1200 产品系列和 STEP 7 Basic 编程软件包为您提供了创建自动化应用的工具。 S7-1200 紧凑型控制器设计紧凑、成本低廉且功能强大，是控制小型应用的完美解决方案。本文档中的示例将引导您初步了解 S7-1200 系列，在尽可能短的时间内教会您基本技巧。说明查看《S7-1200 可编程控制器系统手册》(S7-1200 Programmable Controller System Manual) 获取安全准则本快速入门指南仅仅让用户快速了解 S7-1200 系列。在进行本指南中的练习之前，请查看《SIMATIC S7-1200 可编程控制器系统手册》(SIMATIC S7-1200 Programmable Controller System Manual) 中的安全准则和其它信息。部件列表说明 CPU 1212C AC/DC/RLY 仿真器： SIM 1274（数字量输入）标准以太网 CAT5 电缆 STEP 7 Basic 编程软件数量订货号 1 1 1 1 6ES7212-1BD30-0XB0 6ES7274-1XF30-0XA0 6XV1850-2GH20 6ES7822-0AA00-0YA0 该快速入门套件还包括 S7-1200 文档集 CD。 S7-1200 入门指南入门指南, 11/2009, A5E02486796-01 3

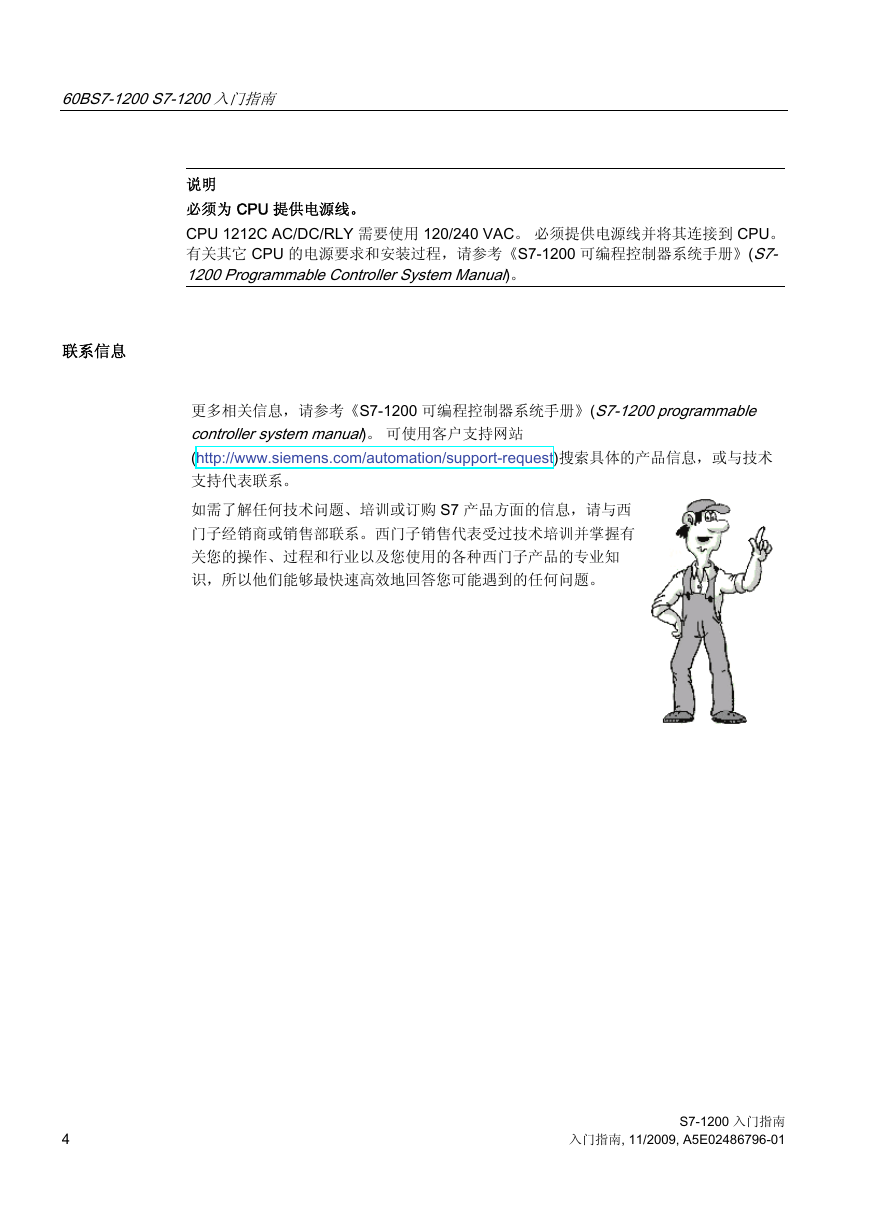

60BS7-1200 S7-1200 入门指南说明必须为 CPU 提供电源线。 CPU 1212C AC/DC/RLY 需要使用 120/240 VAC。必须提供电源线并将其连接到 CPU。有关其它 CPU 的电源要求和安装过程，请参考《S7-1200 可编程控制器系统手册》(S7- 1200 Programmable Controller System Manual)。联系信息更多相关信息，请参考《S7-1200 可编程控制器系统手册》(S7-1200 programmable controller system manual)。可使用客户支持网站 (http://www.siemens.com/automation/support-request)搜索具体的产品信息，或与技术支持代表联系。如需了解任何技术问题、培训或订购 S7 产品方面的信息，请与西门子经销商或销售部联系。西门子销售代表受过技术培训并掌握有关您的操作、过程和行业以及您使用的各种西门子产品的专业知识，所以他们能够最快速高效地回答您可能遇到的任何问题。 4 S7-1200 入门指南入门指南, 11/2009, A5E02486796-01

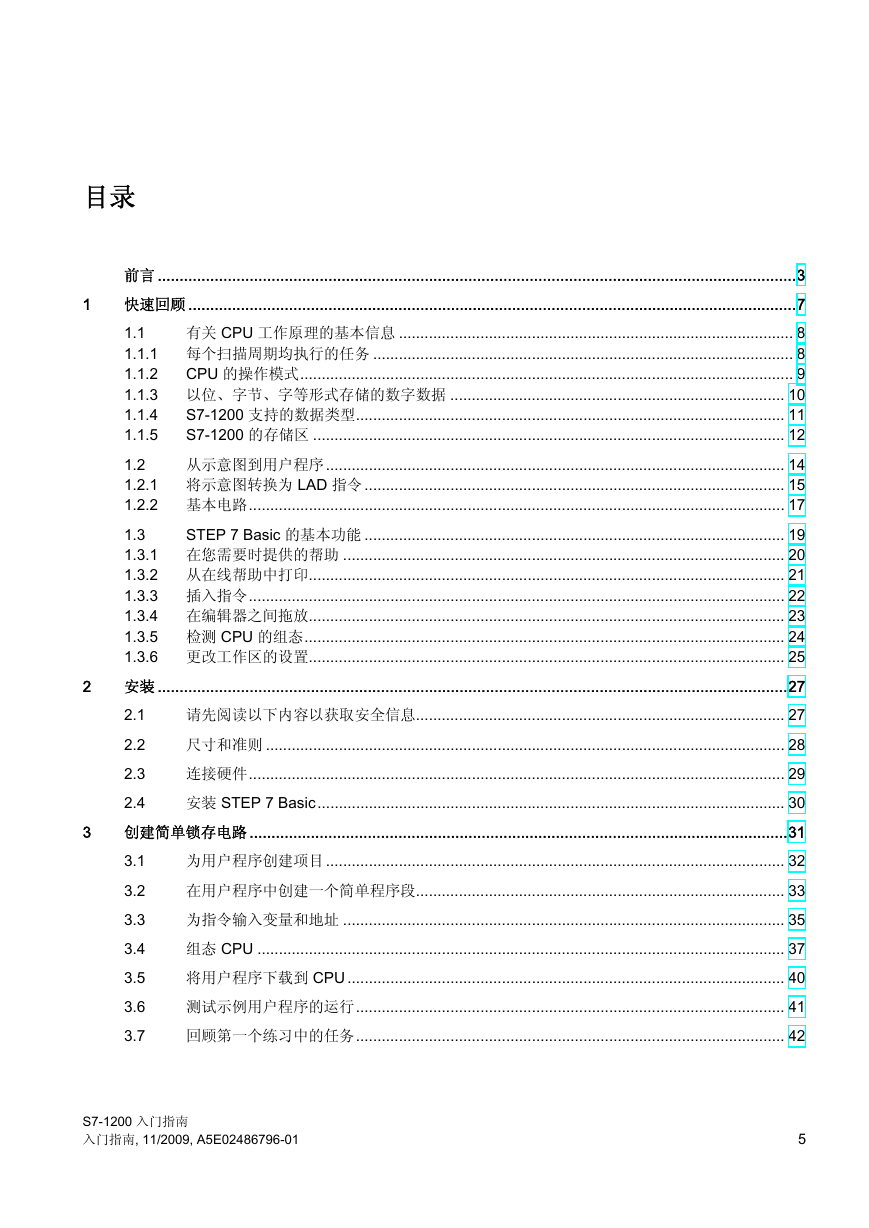

目录前言 ..................................................................................................................................................3 1 快速回顾 ...........................................................................................................................................7 1.1 有关 CPU 工作原理的基本信息 ............................................................................................ 8 1.1.1 每个扫描周期均执行的任务 .................................................................................................. 8 CPU 的操作模式................................................................................................................... 9 1.1.2 1.1.3 以位、字节、字等形式存储的数字数据 .............................................................................. 10 1.1.4 S7-1200 支持的数据类型.................................................................................................... 11 S7-1200 的存储区 .............................................................................................................. 12 1.1.5 1.2 从示意图到用户程序........................................................................................................... 14 1.2.1 将示意图转换为 LAD 指令 .................................................................................................. 15 1.2.2 基本电路............................................................................................................................. 17 1.3 STEP 7 Basic 的基本功能 .................................................................................................. 19 1.3.1 在您需要时提供的帮助 ....................................................................................................... 20 1.3.2 从在线帮助中打印............................................................................................................... 21 1.3.3 插入指令............................................................................................................................. 22 1.3.4 在编辑器之间拖放............................................................................................................... 23 1.3.5 检测 CPU 的组态................................................................................................................ 24 1.3.6 更改工作区的设置............................................................................................................... 25 2 安装 ................................................................................................................................................27 请先阅读以下内容以获取安全信息...................................................................................... 27 尺寸和准则 ......................................................................................................................... 28 连接硬件............................................................................................................................. 29 安装 STEP 7 Basic............................................................................................................. 30 3 创建简单锁存电路 ...........................................................................................................................31 为用户程序创建项目........................................................................................................... 32 在用户程序中创建一个简单程序段...................................................................................... 33 为指令输入变量和地址 ....................................................................................................... 35 组态 CPU ........................................................................................................................... 37 将用户程序下载到 CPU...................................................................................................... 40 测试示例用户程序的运行.................................................................................................... 41 回顾第一个练习中的任务.................................................................................................... 42 3.1 3.2 3.3 3.4 3.5 3.6 3.7 2.1 2.2 2.3 2.4 S7-1200 入门指南入门指南, 11/2009, A5E02486796-01 5

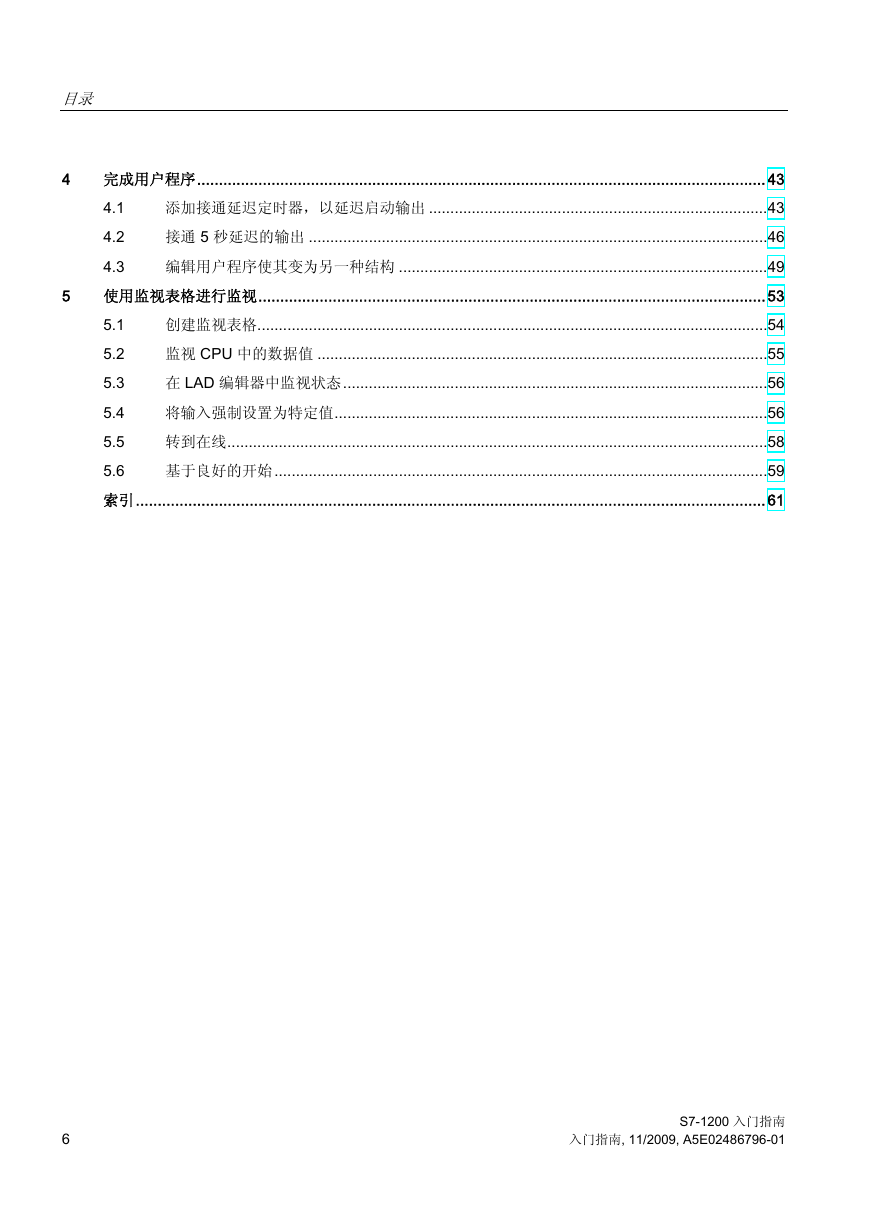

目录 4.1 4.2 4.3 4 完成用户程序..................................................................................................................................43 添加接通延迟定时器，以延迟启动输出 ...............................................................................43 接通 5 秒延迟的输出 ...........................................................................................................46 编辑用户程序使其变为另一种结构 ......................................................................................49 5 使用监视表格进行监视....................................................................................................................53 创建监视表格.......................................................................................................................54 5.1 监视 CPU 中的数据值 .........................................................................................................55 5.2 在 LAD 编辑器中监视状态...................................................................................................56 5.3 将输入强制设置为特定值.....................................................................................................56 5.4 转到在线..............................................................................................................................58 5.5 基于良好的开始...................................................................................................................59 5.6 索引................................................................................................................................................61 6 S7-1200 入门指南入门指南, 11/2009, A5E02486796-01

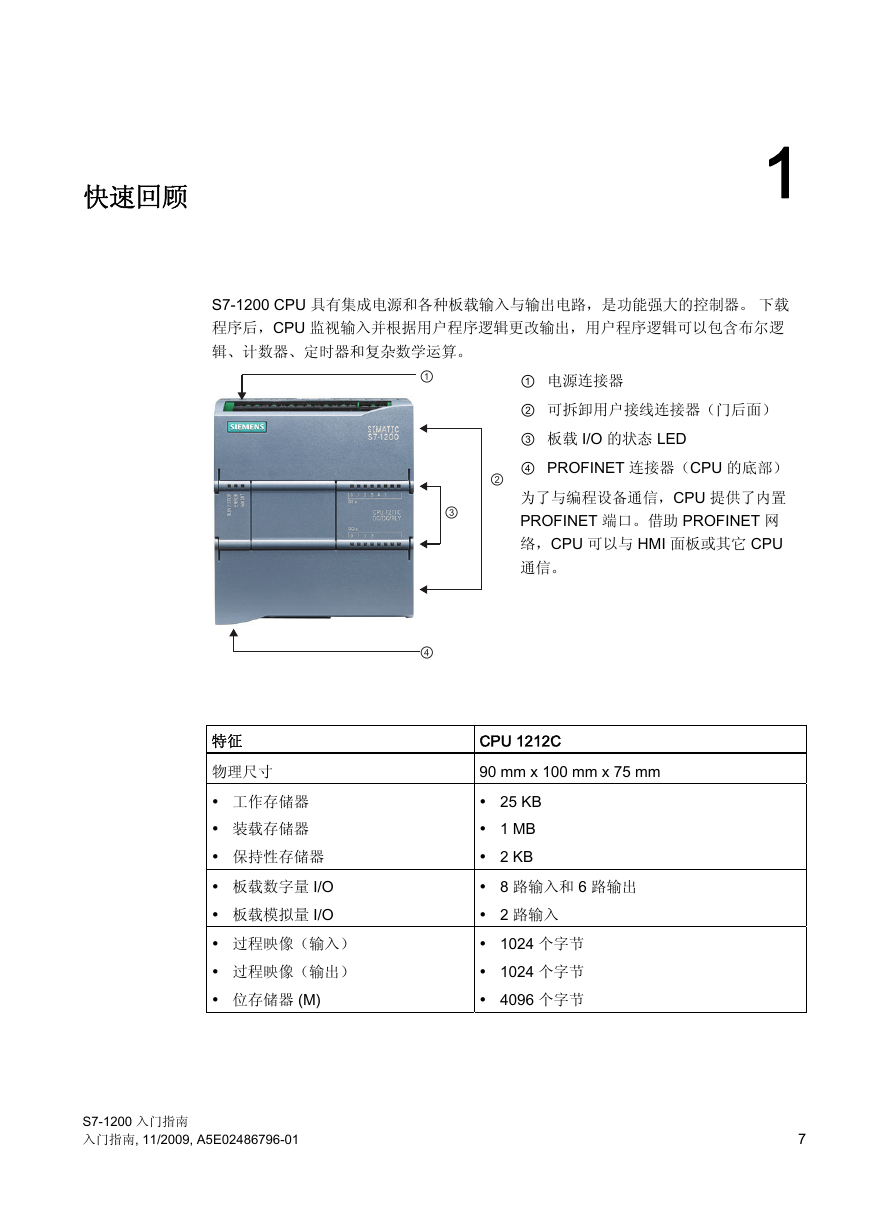

快速回顾 1 S7-1200 CPU 具有集成电源和各种板载输入与输出电路，是功能强大的控制器。下载程序后，CPU 监视输入并根据用户程序逻辑更改输出，用户程序逻辑可以包含布尔逻辑、计数器、定时器和复杂数学运算。 ① 电源连接器 ② 可拆卸用户接线连接器（门后面） ③ 板载 I/O 的状态 LED ④ PROFINET 连接器（CPU 的底部）为了与编程设备通信，CPU 提供了内置 PROFINET 端口。借助 PROFINET 网络，CPU 可以与 HMI 面板或其它 CPU 通信。特征物理尺寸  工作存储器  装载存储器  保持性存储器  板载数字量 I/O  板载模拟量 I/O  过程映像（输入）  过程映像（输出）  位存储器 (M) CPU 1212C 90 mm x 100 mm x 75 mm  25 KB  1 MB  2 KB  8 路输入和 6 路输出  2 路输入  1024 个字节  1024 个字节  4096 个字节 S7-1200 入门指南入门指南, 11/2009, A5E02486796-01 7

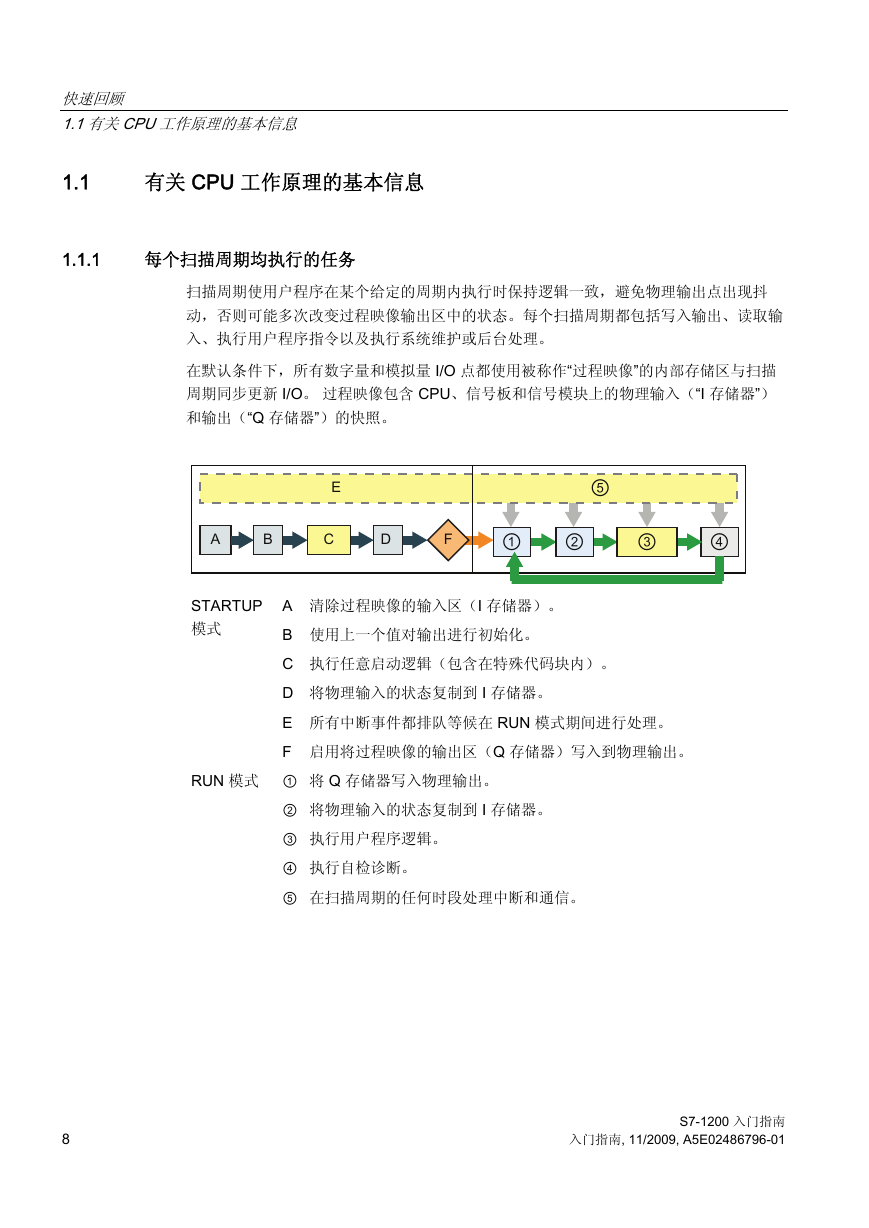

快速回顾 1.1 有关 CPU 工作原理的基本信息 1.1 有关 CPU 工作原理的基本信息 1.1.1 每个扫描周期均执行的任务扫描周期使用户程序在某个给定的周期内执行时保持逻辑一致，避免物理输出点出现抖动，否则可能多次改变过程映像输出区中的状态。每个扫描周期都包括写入输出、读取输入、执行用户程序指令以及执行系统维护或后台处理。在默认条件下，所有数字量和模拟量 I/O 点都使用被称作“过程映像”的内部存储区与扫描周期同步更新 I/O。过程映像包含 CPU、信号板和信号模块上的物理输入（“I 存储器”）和输出（“Q 存储器”）的快照。 STARTUP 模式 RUN 模式 A 清除过程映像的输入区（I 存储器）。 B 使用上一个值对输出进行初始化。 C 执行任意启动逻辑（包含在特殊代码块内）。 D 将物理输入的状态复制到 I 存储器。 E 所有中断事件都排队等候在 RUN 模式期间进行处理。 F 启用将过程映像的输出区（Q 存储器）写入到物理输出。 ① 将 Q 存储器写入物理输出。 ② 将物理输入的状态复制到 I 存储器。 ③ 执行用户程序逻辑。 ④ 执行自检诊断。 ⑤ 在扫描周期的任何时段处理中断和通信。 8 S7-1200 入门指南入门指南, 11/2009, A5E02486796-01
