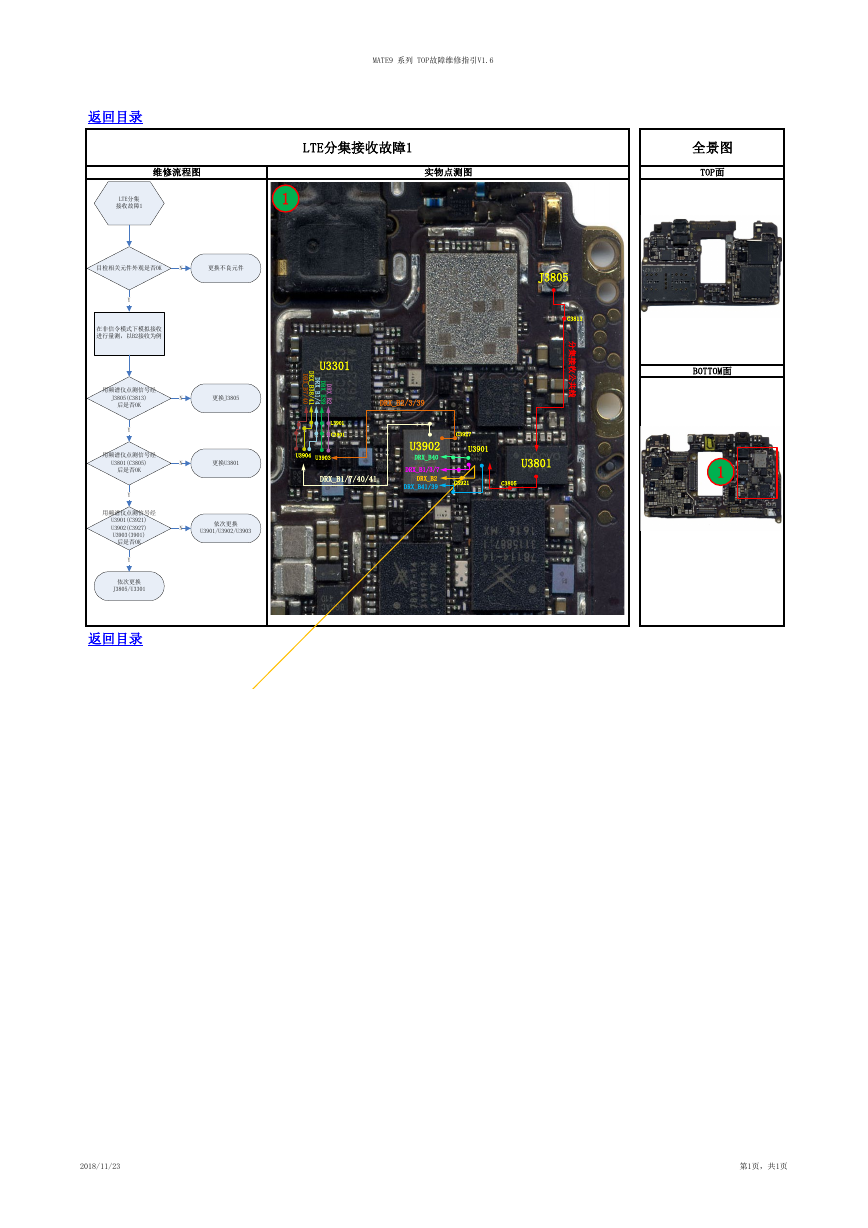

MATE9 系列 TOP故障维修指引V1.6 返回目录 维修流程图 实物点测图 LTE分集接收故障1 全景图 TOP面 LTE分集 接收故障1 1 目检相关元件外观是否OK N 更换不良元件 J3805 C3813 分 集 接 收 公 共 线 DRX_B2/3/39 U3301 D R X _ B 7 / 4 0 D R X _ B 3 8 / 4 1 D R X _ B 1 / 4 D R X _ B 3 9 D R X _ B 2 更换J3805 L3901 C3901 更换U3801 U3904 U3903 DRX_B1/7/40/41 U3902 DRX_B40 DRX_B1/3/7 DRX_B2 DRX_B41/39 C3927 U3901 U3801 C3921 C3805 依次更换 U3901/U3902/U3903 BOTTOM面 1 Y 在非信令模式下模拟接收 进行量测，以B2接收为例 N N N 用频谱仪点测信号经 J3805(C3813) 后是否OK Y 用频谱仪点测信号经 U3801(C3805) 后是否OK Y 用频谱仪点测信号经 U3901(C3921) U3902(C3927) U3903(3901) 后是否OK Y 依次更换 J3805/U3301 返回目录 2018/11/23 第1页，共1页
