IP camera tester 网络视频监控测试仪使用手册（IPC-1600 Plus）

 感谢您购买工程宝安防监控视频测试仪。使用前请务必阅读使用说明书，并正确使用。     为了能安全地使用本仪器，请您先仔细阅读使用说明书上的「安全注意事项」。说明书阅读后请妥善保管，以便随时查阅、参考。附有的保修凭证或机身的保修封贴，请勿损坏。使用中遇到问题，或仪器出现损坏时，请与公司技术部联系。

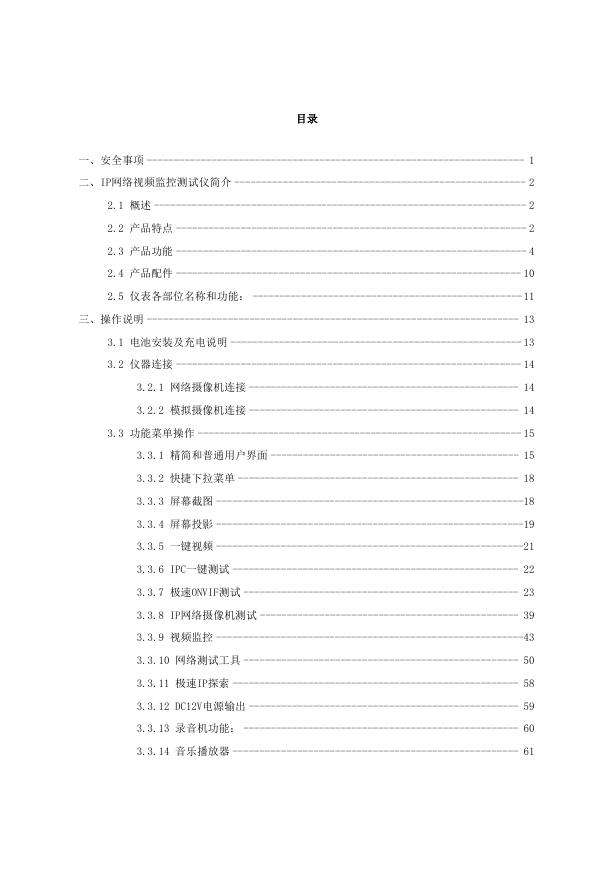

目录一、安全事项 ---------------------------------------------------------------------- 1 二、IP网络视频监控测试仪简介 ------------------------------------------------------ 2 2.1 概述 --------------------------------------------------------------------- 2 2.2 产品特点 ----------------------------------------------------------------- 2 2.3 产品功能 ----------------------------------------------------------------- 4 2.4 产品配件 ---------------------------------------------------------------- 10 2.5 仪表各部位名称和功能： -------------------------------------------------- 11 三、操作说明 --------------------------------------------------------------------- 13 3.1 电池安装及充电说明 ------------------------------------------------------ 13 3.2 仪器连接 ---------------------------------------------------------------- 14 3.2.1 网络摄像机连接 -------------------------------------------------- 14 3.2.2 模拟摄像机连接 -------------------------------------------------- 14 3.3 功能菜单操作 ------------------------------------------------------------ 15 3.3.1 精简和普通用户界面 ---------------------------------------------- 15 3.3.2 快捷下拉菜单 ---------------------------------------------------- 18 3.3.3 屏幕截图 ---------------------------------------------------------18 3.3.4 屏幕投影 ---------------------------------------------------------19 3.3.5 一键视频 ---------------------------------------------------------21 3.3.6 IPC一键测试 ----------------------------------------------------- 22 3.3.7 极速ONVIF测试 --------------------------------------------------- 23 3.3.8 IP网络摄像机测试 ------------------------------------------------ 39 3.3.9 视频监控 ---------------------------------------------------------43 3.3.10 网络测试工具 --------------------------------------------------- 50 3.3.11 极速IP探索 ----------------------------------------------------- 58 3.3.12 DC12V电源输出 -------------------------------------------------- 59 3.3.13 录音机功能： --------------------------------------------------- 60 3.3.14 音乐播放器 ----------------------------------------------------- 61

3.3.15 视频播放器 ----------------------------------------------------- 61 3.3.16 RTSP播放器 ----------------------------------------------------- 62 3.3.17 海康测试工具： ------------------------------------------------- 64 3.3.18 大华测试工具： ------------------------------------------------- 67 3.3.19 更新 ------------------------------------------------------------71 3.3.20 办公软件 ------------------------------------------------------- 72 3.3.21 计算器 ----------------------------------------------------------72 3.3.22 浏览器 ----------------------------------------------------------73 3.3.23 记事本 ----------------------------------------------------------73 3.3.24 系统设置 ------------------------------------------------------- 74 3.3.25 文件管理 ------------------------------------------------------- 78 3.3.26 主题 ------------------------------------------------------------80 3.4 DC12V 1A供电输出 ------------------------------------------------------ 83 3.5 音频测试功能 ------------------------------------------------------------ 85 四、技术参数 --------------------------------------------------------------------- 85 4.1 技术参数总表 ------------------------------------------------------------ 85

一、安全事项  使用本仪器时，请遵守当地的电气使用相关规则，避免于医院、加油站等不可使用电气的地方使用。  使用本仪器时，敬请使用原厂所附配件，以免因使用未经认证之配件造成产品损害。  本仪器所附配件仅满足自身设备使用，请勿用作其他用途，以免造成不可预料的事故。  请勿让本产品淋雨或受潮，以免造成性能下降或损坏。  请勿让仪器暴露部分接触灰尘或液体。  运输和使用过程中请勿剧烈碰撞、摇动设备，以免导致元件损坏，使本品不能正常工作。  设备充电时，请不要离开，如发现电池发热严重，应马上断电，充电时间不要超过10小时。  请勿在开机状态下，带电接插本仪器各接口。  请勿在湿度高的地方使用。如果设备受潮，应马上断开电源和其它连接线。  请勿在含有易燃气体的环境中使用。  请勿自行拆卸本仪器及自行维修本仪器部件，如确需拆卸，请与本公司技术人员联系。  请勿用于强电磁干扰环境中。  请勿用湿手或湿物触摸仪器。  请勿用洗洁剂清洗，请使用干布擦去污物。如果污物很难除去，则可将软布沾有水或中性洗涤剂，充分拧干后轻擦。第1页

二、IP网络视频监控测试仪简介 2.1 概述 IPC网络视频监控测试仪用于IP网络高清摄像机、模拟视频监控摄像机等安防监控设备的安装和维护，仪表使用3.5寸触摸显示屏，可主码流显示H.265编码网络高清摄像机图像, 最高分辨率 4K。显示同轴高清摄像机和CVBS摄像机图像，以及云控制。触摸操作和按键操作，使用更简单。仪表内置PING、IP地址查找等以太网测试功能；同屏异显功能，测试网络摄像机时也可测试 CVBS输入； LED灯夜晚照明、DC12V电源输出等功能，提高安装和维护人员工作效率。 2.2 产品特点  3.5 英寸 480x320 电容式触摸屏，触摸操作，简单易用。  全新硬件解码，支持H.265解码。摄像机在H.265/H.264编码模式下，主码流测试图像最高分辨率4K。  一屏双显，网络摄像机和模拟摄像机同时测试。可开启CVBS输入小窗口，在任何应用功能界面，都可快速测试模拟摄像机。  屏幕投影功能，支持手机或PC端投影。手机安装工程宝屏幕投影APP，或PC端使用VLC播放器，实时接收工程宝屏幕画面,方便监控安装人员共享信息。  支持屏幕截图功能，长按确认键截取屏幕画面，用于保存各类测试报告或快速截图摄像机画面。  精简/普通两种桌面风格。精简模式界面八宫格布局，简洁美观。  内置WIFI无线功能，可接收无线摄像机图像（ONVIF和定制摄像机）；支持创建WIFI热点。  一键视频，全网段探索摄像机 IP 并自动登录播放网络摄像机图像，网络摄像机测试一键解决，更加轻松、高效。  ONVIF一键生成摄像机测试报告。报告包含摄像机IP、编码方式等相关信息。  支持屏幕锁定，可选密码锁屏和图像锁屏。  办公软件，可对文档、电子表格、演示文稿进行编辑修改等。第2页

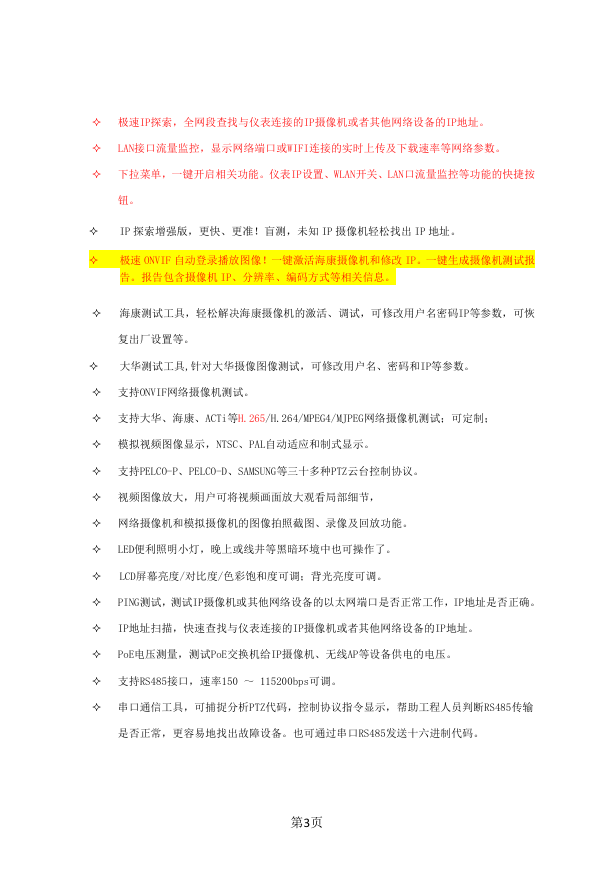

 极速IP探索，全网段查找与仪表连接的IP摄像机或者其他网络设备的IP地址。  LAN接口流量监控，显示网络端口或WIFI连接的实时上传及下载速率等网络参数。  下拉菜单，一键开启相关功能。仪表IP设置、WLAN开关、LAN口流量监控等功能的快捷按钮。  IP 探索增强版，更快、更准！盲测，未知 IP 摄像机轻松找出 IP 地址。  极速 ONVIF 自动登录播放图像！一键激活海康摄像机和修改 IP。一键生成摄像机测试报告。报告包含摄像机 IP、分辨率、编码方式等相关信息。  海康测试工具，轻松解决海康摄像机的激活、调试，可修改用户名密码IP等参数，可恢复出厂设置等。  大华测试工具,针对大华摄像图像测试，可修改用户名、密码和IP等参数。  支持ONVIF网络摄像机测试。  支持大华、海康、ACTi等H.265/H.264/MPEG4/MJPEG网络摄像机测试；可定制；  模拟视频图像显示，NTSC、PAL自动适应和制式显示。  支持PELCO-P、PELCO-D、SAMSUNG等三十多种PTZ云台控制协议。  视频图像放大，用户可将视频画面放大观看局部细节，  网络摄像机和模拟摄像机的图像拍照截图、录像及回放功能。  LED便利照明小灯，晚上或线井等黑暗环境中也可操作了。  LCD屏幕亮度/对比度/色彩饱和度可调；背光亮度可调。  PING测试，测试IP摄像机或其他网络设备的以太网端口是否正常工作，IP地址是否正确。  IP地址扫描，快速查找与仪表连接的IP摄像机或者其他网络设备的IP地址。  PoE电压测量，测试PoE交换机给IP摄像机、无线AP等设备供电的电压。  支持RS485接口，速率150 ～ 115200bps可调。  串口通信工具，可捕捉分析PTZ代码，控制协议指令显示，帮助工程人员判断RS485传输是否正常，更容易地找出故障设备。也可通过串口RS485发送十六进制代码。第3页

 PTZ（云台与变焦）控制，可控制云台转动方向、摄像机变倍、聚焦、光圈及球机菜单参数设置，预置位的设定与调用等。  DC12V 1A电源输出，为摄像机提供应急电源。  音频输入测试，测试拾音器等音频信号，支持网络摄像机音频测试。  3.7V 3000Wh聚合物锂电池，一次充电3-4小时，可正常使用8小时。注：带“*”号为选配功能。 2.3 产品功能 2.3.1 H.265主码流测试全新硬件解码，H.265编码摄像机支持主码流播放图像，主码流下最高分辨率支持4K。实时画面清晰、流畅。 2.3.2 IPS高清显示屏和触摸操作 3.5英寸480x320电容屏触摸操作，让操作者更加简单、易用，也更灵活，提高工作效率。 2.3.3 屏幕投影屏幕投影功能，支持手机或PC端投影。手机安装工程宝屏幕投影APP，实时接收工程宝屏幕画面，或PC端使用VLC播放器，方便监控安装人员共享信息。 2.3.4 屏幕截图支持屏幕截图功能，长按确认键截取屏幕画面，用于保存各类测试报告或快速截图摄像机画面； 2.3.5 一屏双显，网络摄像机和模拟摄像机同时测试在网络摄像机时，可以同时测试模拟摄像机，不需切换就可以快速测试 CVBS 模拟摄像机。在任何应用功能界面，都可快速测试模拟摄像机。第4页
