带详细注释的LCD1602屏幕单片机电子时钟程序
带详细注释的
屏幕单片机电子时钟程序
本文和大家分享一个LCD1602屏幕单片机电子时钟程序，并带有详细注释，感兴趣的朋友可以看看。
//按K1按键进入设定状态
//按K2,依次进入闹钟功能是否启用，闹钟时,分秒,年,月,日及时间时,分,秒的设置,直到退出设置状态
//按K3,调整是否起用闹钟和调节闹钟时,分,秒,年,月,日,时间的时,分,秒的数字
//LCD第二排中间显示小喇叭，表示启用闹钟功能，无则禁止闹钟功能（可在调整状态进行设置）
//正常状态,LCD上排最前面显示自定义字符,LCD下排最前面闪动"RICHMCU"
//设置状态,LCD上排最前面显示"P",下排最前面在设置闹钟时间时显示"alarm:",其它状态显示"time"
//年代变化2000--2099,星期自动转换
//程序中有自定义字符写入
#include
#include
unsigned char code dis_week[]={"SUN,MON,TUE,WED,THU,FRI,SAT"};
unsigned char code para_month[13]={0,0,3,3,6,1,4,6,2,5,0,3,5}; //星期月参变数
unsigned char data dis_buf1[16]; //lcd上排显示缓冲区
unsigned char data dis_buf2[16]; //lcd下排显示缓冲区
unsigned char data year,month,date,week;//年、月、日、星期
unsigned char data armhour,armmin,armsec;//闹钟时、分、秒
unsigned char data hour,min,sec,sec100; //时、分、秒、百分之一秒
unsigned char data flag,vkey,skey;//设置状态计数标志、按键先前值、按键当前值
bit alarm; //标识是否启用闹钟，1--启用，0--关闭
sbit rs = P3^7; //LCD数据/命令选择端(H/L)
sbit rw = P3^6; //LCD读/写选择端(H/L)
sbit ep = P3^5; //LCD使能控制
sbit PRE = P1^0; //调整键(AN3)
sbit SET = P1^1; //调整键(AN4)
sbit SPK = P3^3;
void delayms(unsigned char ms); //延时程序
bit lcd_busy(); //测试LCD忙碌状态程序
void lcd_wcmd(char cmd); //写入指令到LCD程序
void lcd_wdat(char dat); //写入数据到LCD程序
void lcd_pos(char pos); //LCD数据指针位置程序
void lcd_init(); //LCD初始化设定程序
void pro_timedate(); //时间日期处理程序
void pro_display(); //显示处理程序
void pro_key(); //按键处理程序
void time_alarm(); //定时报警功能(闹钟)
unsigned char scan_key(); //按键扫描程序
unsigned char week_proc(); //星期自动计算与显示函数
bit leap_year(); //判断是否为闰年
void lcd_sef_chr(); //LCD自定义字符程序
void update_disbuf(unsigned char t1,unsigned char t2[],unsigned char dis_h,unsigned char dis_m,unsigned char dis_s);
//更新显示缓冲区函数
// 延时程序
void delay(unsigned char ms)
{ while(ms--)
{ unsigned char i;
for(i = 0; i< 250; i++)
{
_nop_(); //执行一条_nop_()指令为一个机器周期
_nop_();
_nop_();
_nop_();
}
}
}
//测试LCD忙碌状态
bit lcd_busy()
{
bit result;
rs = 0;
rw = 1;
ep = 1;
_nop_();
_nop_();
_nop_();
_nop_();
result =(bit)(P0&0x80); //LCD的D0--D7中,D7=1为忙碌,D7=0为空闲
ep = 0;
return result;
}
//写入指令到LCD
void lcd_wcmd(char cmd)
{
while(lcd_busy()); //当lcd_busy为1时,再次检测LCD忙碌状态,lcd-busy为0时,开始写指令

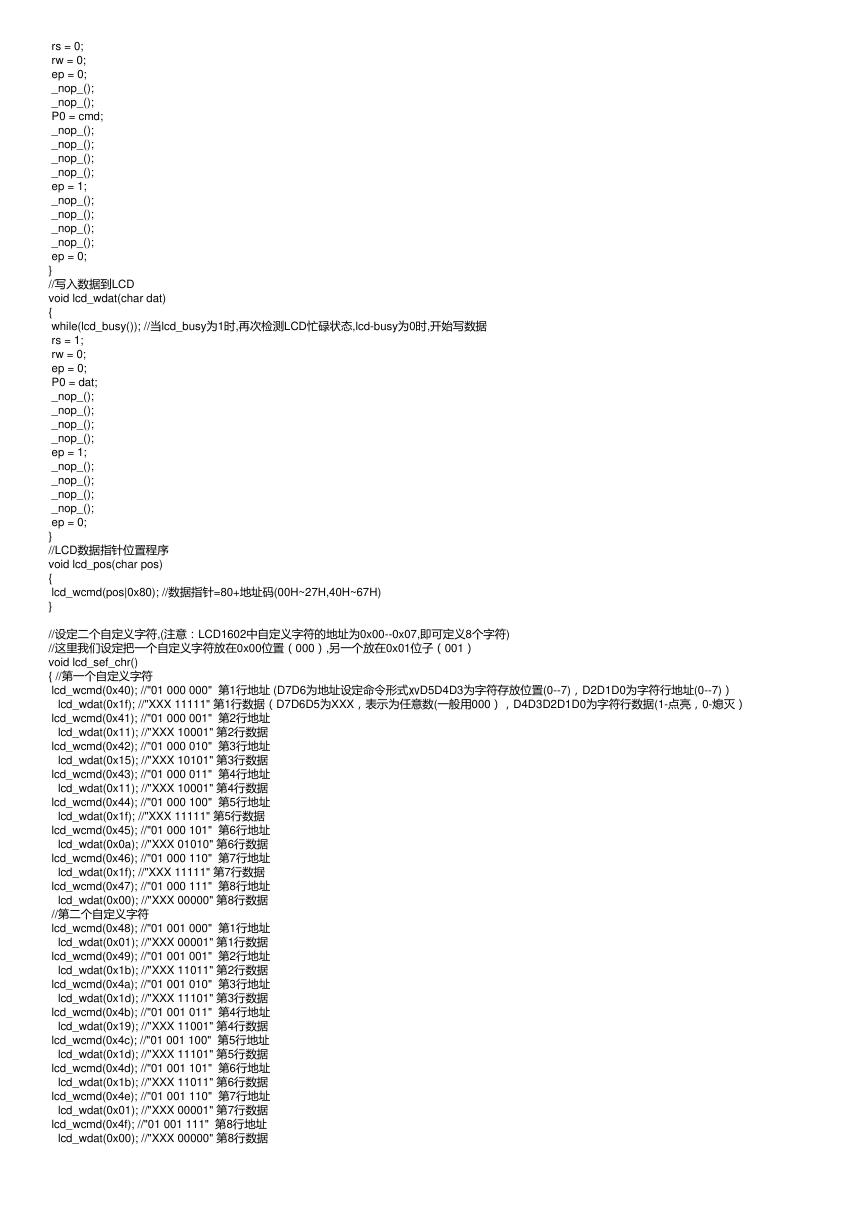

rs = 0;
rw = 0;
ep = 0;
_nop_();
_nop_();
P0 = cmd;
_nop_();
_nop_();
_nop_();
_nop_();
ep = 1;
_nop_();
_nop_();
_nop_();
_nop_();
ep = 0;
}
//写入数据到LCD
void lcd_wdat(char dat)
{
while(lcd_busy()); //当lcd_busy为1时,再次检测LCD忙碌状态,lcd-busy为0时,开始写数据
rs = 1;
rw = 0;
ep = 0;
P0 = dat;
_nop_();
_nop_();
_nop_();
_nop_();
ep = 1;
_nop_();
_nop_();
_nop_();
_nop_();
ep = 0;
}
//LCD数据指针位置程序
void lcd_pos(char pos)
{
lcd_wcmd(pos|0x80); //数据指针=80+地址码(00H~27H,40H~67H)
}
//设定二个自定义字符,(注意：LCD1602中自定义字符的地址为0x00--0x07,即可定义8个字符)
//这里我们设定把一个自定义字符放在0x00位置（000）,另一个放在0x01位子（001）
void lcd_sef_chr()
{ //第一个自定义字符
lcd_wcmd(0x40); //"01 000 000" 第1行地址 (D7D6为地址设定命令形式D5D4D3为字符存放位置(0--7)，D2D1D0为字符行地址(0--7)）
lcd_wdat(0x1f); //"XXX 11111" 第1行数据（D7D6D5为XXX，表示为任意数(一般用000），D4D3D2D1D0为字符行数据(1-点亮，0-熄灭）
lcd_wcmd(0x41); //"01 000 001" 第2行地址
lcd_wdat(0x11); //"XXX 10001" 第2行数据
lcd_wcmd(0x42); //"01 000 010" 第3行地址
lcd_wdat(0x15); //"XXX 10101" 第3行数据
lcd_wcmd(0x43); //"01 000 011" 第4行地址
lcd_wdat(0x11); //"XXX 10001" 第4行数据
lcd_wcmd(0x44); //"01 000 100" 第5行地址
lcd_wdat(0x1f); //"XXX 11111" 第5行数据
lcd_wcmd(0x45); //"01 000 101" 第6行地址
lcd_wdat(0x0a); //"XXX 01010" 第6行数据
lcd_wcmd(0x46); //"01 000 110" 第7行地址
lcd_wdat(0x1f); //"XXX 11111" 第7行数据
lcd_wcmd(0x47); //"01 000 111" 第8行地址
lcd_wdat(0x00); //"XXX 00000" 第8行数据
//第二个自定义字符
lcd_wcmd(0x48); //"01 001 000" 第1行地址
lcd_wdat(0x01); //"XXX 00001" 第1行数据
lcd_wcmd(0x49); //"01 001 001" 第2行地址
lcd_wdat(0x1b); //"XXX 11011" 第2行数据
lcd_wcmd(0x4a); //"01 001 010" 第3行地址
lcd_wdat(0x1d); //"XXX 11101" 第3行数据
lcd_wcmd(0x4b); //"01 001 011" 第4行地址
lcd_wdat(0x19); //"XXX 11001" 第4行数据
lcd_wcmd(0x4c); //"01 001 100" 第5行地址
lcd_wdat(0x1d); //"XXX 11101" 第5行数据
lcd_wcmd(0x4d); //"01 001 101" 第6行地址
lcd_wdat(0x1b); //"XXX 11011" 第6行数据
lcd_wcmd(0x4e); //"01 001 110" 第7行地址
lcd_wdat(0x01); //"XXX 00001" 第7行数据
lcd_wcmd(0x4f); //"01 001 111" 第8行地址
lcd_wdat(0x00); //"XXX 00000" 第8行数据
}
//LCD初始化设定
void lcd_init()
{
lcd_wcmd(0x38); //设置LCD为16X2显示,5X7点阵,八位数据借口
delay(1);
lcd_wcmd(0x0c); //LCD开显示及光标设置(光标不闪烁,不显示"-")
delay(1);
lcd_wcmd(0x06); //LCD显示光标移动设置(光标地址指针加1,整屏显示不移动)
delay(1);
lcd_wcmd(0x01); //清除LCD的显示内容
delay(1);
}
//闰年的计算
bit leap_year()
{
bit leap;
if((year%4==0&&year%100!=0)||year%400==0)//闰年的条件
leap=1;
else
leap=0;
return leap;
}
//星期的自动运算和处理
unsigned char week_proc()
{ unsigned char num_leap;
unsigned char c;
num_leap=year/4-year/100+year/400;//自00年起到year所经历的闰年数
if( leap_year()&& month<=2 ) //既是闰年且是1月和2月
c=5;
else
c=6;
week=(year+para_month[month]+date+num_leap+c)%7;//计算对应的星期
return week;
}
//更新显示缓冲区
void update_disbuf(unsigned char t1,unsigned char t2[],unsigned char dis_h,unsigned char dis_m,unsigned char dis_s)
{ dis_buf1[0]=t1; //
dis_buf1[1]=0x20; //空格
dis_buf1[2]=50; //'2'
dis_buf1[3]=48; //'0'
dis_buf1[4]=year/10+48;
dis_buf1[5]=year%10+48;
dis_buf1[6]=0x2d;
dis_buf1[7]=month/10+48;
dis_buf1[8]=month%10+48;
dis_buf1[9]=0x2d; //'-'
dis_buf1[10]=date/10+48;
dis_buf1[11]=date%10+48;
dis_buf1[12]=0x20;
dis_buf1[13]=dis_week[4*week];
dis_buf1[14]=dis_week[4*week+1];
dis_buf1[15]=dis_week[4*week+2];
dis_buf2[0]=t2[0];
dis_buf2[1]=t2[1];
dis_buf2[2]=t2[2];
dis_buf2[3]=t2[3];
dis_buf2[4]=t2[4];
dis_buf2[5]=t2[5];
dis_buf2[6]=t2[6]; //空格
if (alarm)
dis_buf2[7]=0x01; //alarm=1，显示闹钟启用标致（第二个自定义字符）
else
dis_buf2[7]=0x20; //alarm=0，不显示闹钟启用标致
dis_buf2[8]=dis_h/10+48;
dis_buf2[9]=dis_h%10+48;
dis_buf2[10]=0x3a; //':'
dis_buf2[11]=dis_m/10+48;
dis_buf2[12]=dis_m%10+48;
dis_buf2[13]=0x3a;
dis_buf2[14]=dis_s/10+48;
dis_buf2[15]=dis_s%10+48;
}
//时间和日期处理程序
void pro_timedate()
{
sec++;
if(sec > 59)
{sec = 0;
min++;

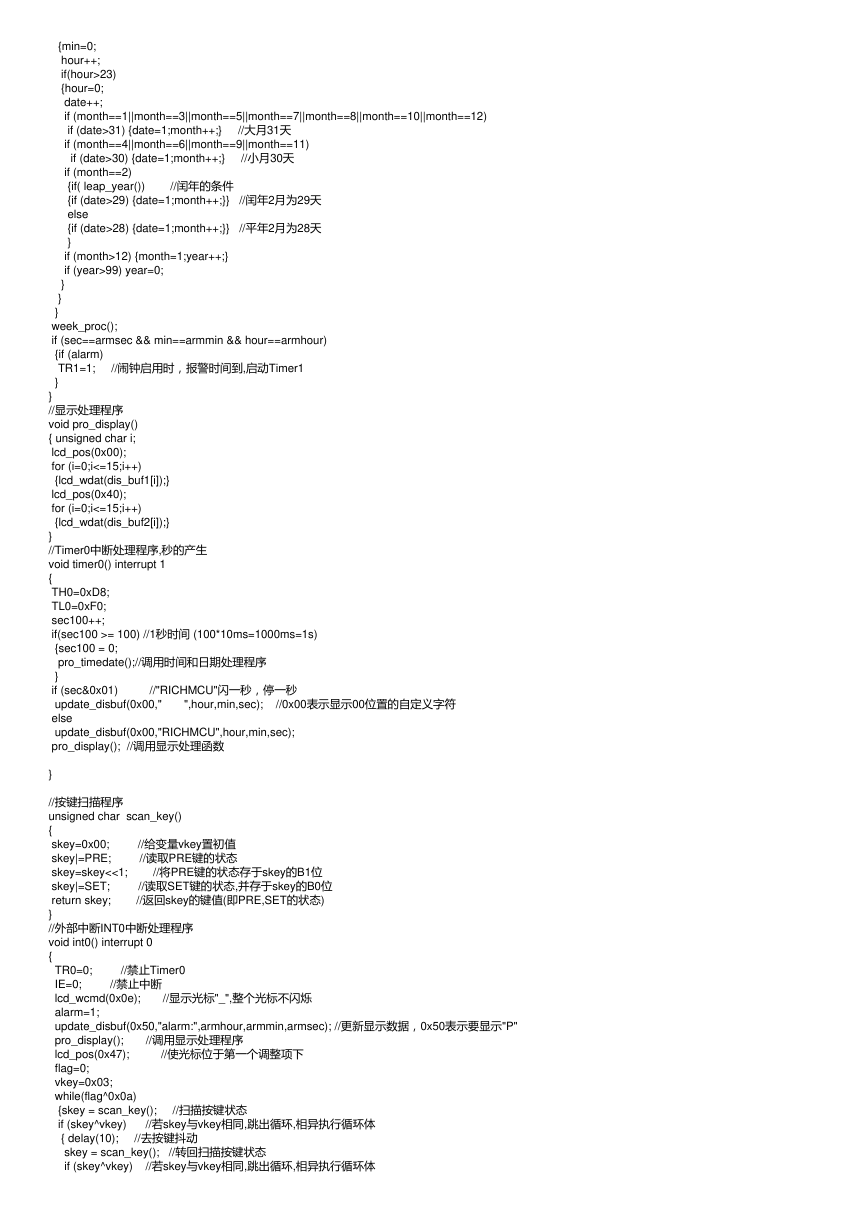

if(min>59)
{min=0;
hour++;
if(hour>23)
{hour=0;
date++;
if (month==1||month==3||month==5||month==7||month==8||month==10||month==12)
if (date>31) {date=1;month++;} //大月31天
if (month==4||month==6||month==9||month==11)
if (date>30) {date=1;month++;} //小月30天
if (month==2)
{if( leap_year()) //闰年的条件
{if (date>29) {date=1;month++;}} //闰年2月为29天
else
{if (date>28) {date=1;month++;}} //平年2月为28天
}
if (month>12) {month=1;year++;}
if (year>99) year=0;
}
}
}
week_proc();
if (sec==armsec && min==armmin && hour==armhour)
{if (alarm)
TR1=1; //闹钟启用时，报警时间到,启动Timer1
}
}
//显示处理程序
void pro_display()
{ unsigned char i;
lcd_pos(0x00);
for (i=0;i<=15;i++)
{lcd_wdat(dis_buf1[i]);}
lcd_pos(0x40);
for (i=0;i<=15;i++)
{lcd_wdat(dis_buf2[i]);}
}
//Timer0中断处理程序,秒的产生
void timer0() interrupt 1
{
TH0=0xD8;
TL0=0xF0;
sec100++;
if(sec100 >= 100) //1秒时间 (100*10ms=1000ms=1s)
{sec100 = 0;
pro_timedate();//调用时间和日期处理程序
}
if (sec&0x01) //"RICHMCU"闪一秒，停一秒
update_disbuf(0x00," ",hour,min,sec); //0x00表示显示00位置的自定义字符
else
update_disbuf(0x00,"RICHMCU",hour,min,sec);
pro_display(); //调用显示处理函数
}
//按键扫描程序
unsigned char scan_key()
{
skey=0x00; //给变量vkey置初值
skey|=PRE; //读取PRE键的状态
skey=skey<<1; //将PRE键的状态存于skey的B1位
skey|=SET; //读取SET键的状态,并存于skey的B0位
return skey; //返回skey的键值(即PRE,SET的状态)
}
//外部中断INT0中断处理程序
void int0() interrupt 0
{
TR0=0; //禁止Timer0
IE=0; //禁止中断
lcd_wcmd(0x0e); //显示光标"_",整个光标不闪烁
alarm=1;
update_disbuf(0x50,"alarm:",armhour,armmin,armsec); //更新显示数据，0x50表示要显示"P"
pro_display(); //调用显示处理程序
lcd_pos(0x47); //使光标位于第一个调整项下
flag=0;
vkey=0x03;
while(flag^0x0a)
{skey = scan_key(); //扫描按键状态
if (skey^vkey) //若skey与vkey相同,跳出循环,相异执行循环体
{ delay(10); //去按键抖动
skey = scan_key(); //转回扫描按键状态
if (skey^vkey) //若skey与vkey相同,跳出循环,相异执行循环体

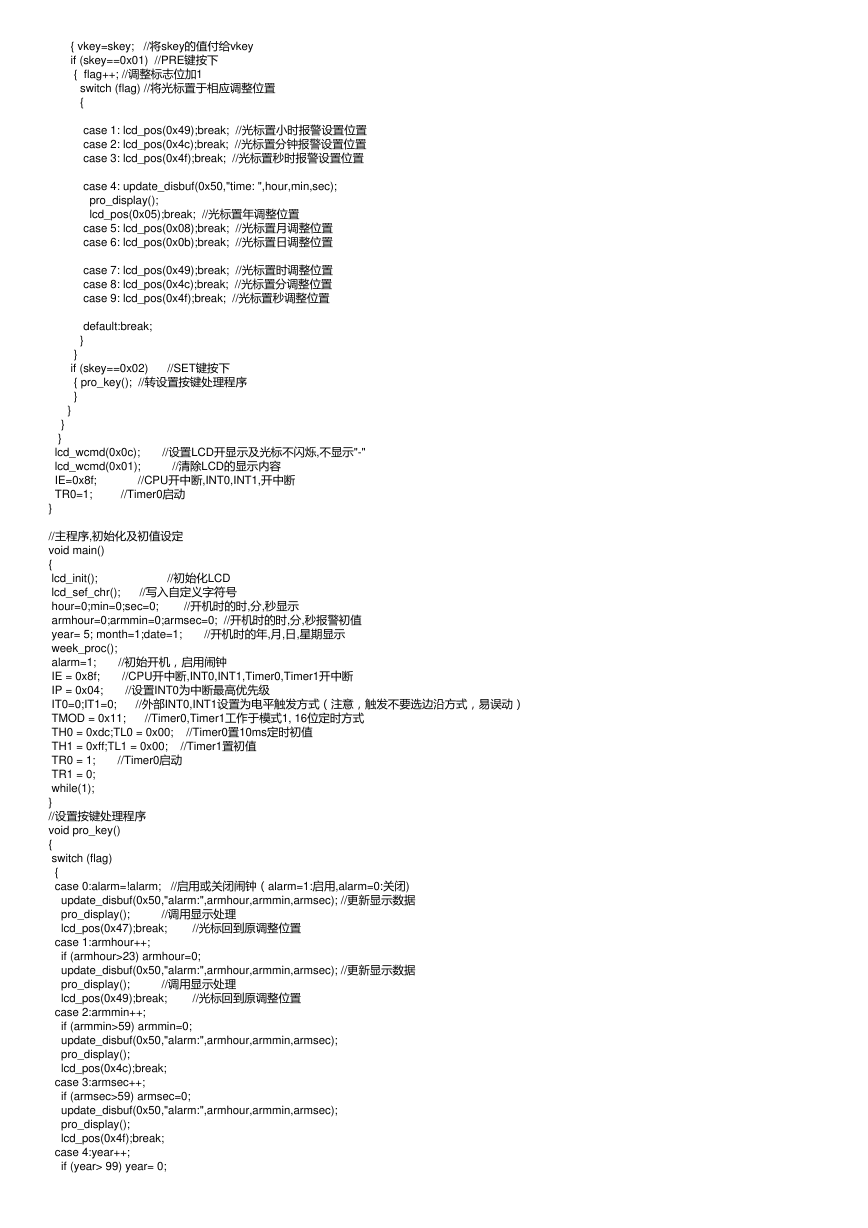

{ vkey=skey; //将skey的值付给vkey
if (skey==0x01) //PRE键按下
{ flag++; //调整标志位加1
switch (flag) //将光标置于相应调整位置
{
case 1: lcd_pos(0x49);break; //光标置小时报警设置位置
case 2: lcd_pos(0x4c);break; //光标置分钟报警设置位置
case 3: lcd_pos(0x4f);break; //光标置秒时报警设置位置
case 4: update_disbuf(0x50,"time: ",hour,min,sec);
pro_display();
lcd_pos(0x05);break; //光标置年调整位置
case 5: lcd_pos(0x08);break; //光标置月调整位置
case 6: lcd_pos(0x0b);break; //光标置日调整位置
case 7: lcd_pos(0x49);break; //光标置时调整位置
case 8: lcd_pos(0x4c);break; //光标置分调整位置
case 9: lcd_pos(0x4f);break; //光标置秒调整位置
default:break;
}
}
if (skey==0x02) //SET键按下
{ pro_key(); //转设置按键处理程序
}
}
}
}
lcd_wcmd(0x0c); //设置LCD开显示及光标不闪烁,不显示"-"
lcd_wcmd(0x01); //清除LCD的显示内容
IE=0x8f; //CPU开中断,INT0,INT1,开中断
TR0=1; //Timer0启动
}
//主程序,初始化及初值设定
void main()
{
lcd_init(); //初始化LCD
lcd_sef_chr(); //写入自定义字符号
hour=0;min=0;sec=0; //开机时的时,分,秒显示
armhour=0;armmin=0;armsec=0; //开机时的时,分,秒报警初值
year= 5; month=1;date=1; //开机时的年,月,日,星期显示
week_proc();
alarm=1; //初始开机，启用闹钟
IE = 0x8f; //CPU开中断,INT0,INT1,Timer0,Timer1开中断
IP = 0x04; //设置INT0为中断最高优先级
IT0=0;IT1=0; //外部INT0,INT1设置为电平触发方式（注意，触发不要选边沿方式，易误动）
TMOD = 0x11; //Timer0,Timer1工作于模式1, 16位定时方式
TH0 = 0xdc;TL0 = 0x00; //Timer0置10ms定时初值
TH1 = 0xff;TL1 = 0x00; //Timer1置初值
TR0 = 1; //Timer0启动
TR1 = 0;
while(1);
}
//设置按键处理程序
void pro_key()
{
switch (flag)
{
case 0:alarm=!alarm; //启用或关闭闹钟（alarm=1:启用,alarm=0:关闭)
update_disbuf(0x50,"alarm:",armhour,armmin,armsec); //更新显示数据
pro_display(); //调用显示处理
lcd_pos(0x47);break; //光标回到原调整位置
case 1:armhour++;
if (armhour>23) armhour=0;
update_disbuf(0x50,"alarm:",armhour,armmin,armsec); //更新显示数据
pro_display(); //调用显示处理
lcd_pos(0x49);break; //光标回到原调整位置
case 2:armmin++;
if (armmin>59) armmin=0;
update_disbuf(0x50,"alarm:",armhour,armmin,armsec);
pro_display();
lcd_pos(0x4c);break;
case 3:armsec++;
if (armsec>59) armsec=0;
update_disbuf(0x50,"alarm:",armhour,armmin,armsec);
pro_display();
lcd_pos(0x4f);break;
case 4:year++;
if (year> 99) year= 0;

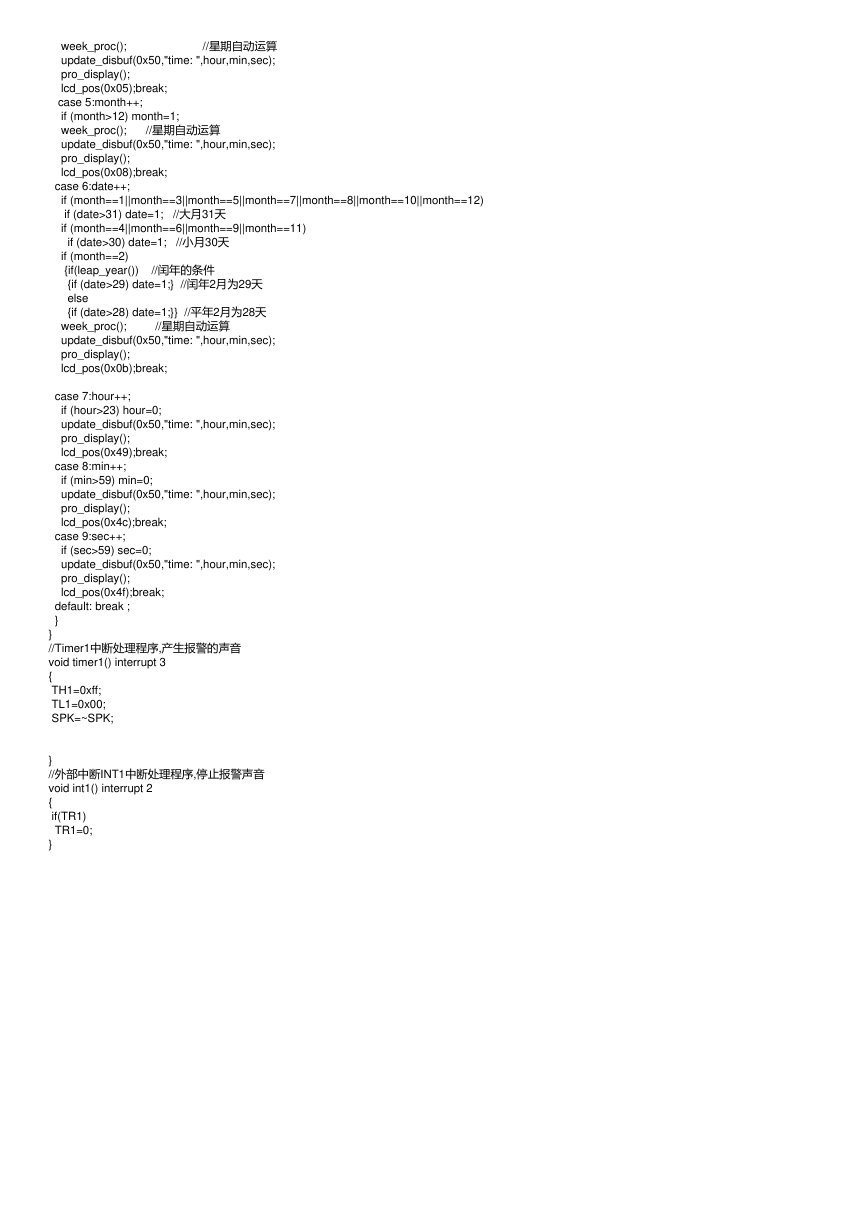

week_proc(); //星期自动运算
update_disbuf(0x50,"time: ",hour,min,sec);
pro_display();
lcd_pos(0x05);break;
case 5:month++;
if (month>12) month=1;
week_proc(); //星期自动运算
update_disbuf(0x50,"time: ",hour,min,sec);
pro_display();
lcd_pos(0x08);break;
case 6:date++;
if (month==1||month==3||month==5||month==7||month==8||month==10||month==12)
if (date>31) date=1; //大月31天
if (month==4||month==6||month==9||month==11)
if (date>30) date=1; //小月30天
if (month==2)
{if(leap_year()) //闰年的条件
{if (date>29) date=1;} //闰年2月为29天
else
{if (date>28) date=1;}} //平年2月为28天
week_proc(); //星期自动运算
update_disbuf(0x50,"time: ",hour,min,sec);
pro_display();
lcd_pos(0x0b);break;
case 7:hour++;
if (hour>23) hour=0;
update_disbuf(0x50,"time: ",hour,min,sec);
pro_display();
lcd_pos(0x49);break;
case 8:min++;
if (min>59) min=0;
update_disbuf(0x50,"time: ",hour,min,sec);
pro_display();
lcd_pos(0x4c);break;
case 9:sec++;
if (sec>59) sec=0;
update_disbuf(0x50,"time: ",hour,min,sec);
pro_display();
lcd_pos(0x4f);break;
default: break ;
}
}
//Timer1中断处理程序,产生报警的声音
void timer1() interrupt 3
{
TH1=0xff;
TL1=0x00;
SPK=~SPK;
}
//外部中断INT1中断处理程序,停止报警声音
void int1() interrupt 2
{
if(TR1)
TR1=0;
}
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
