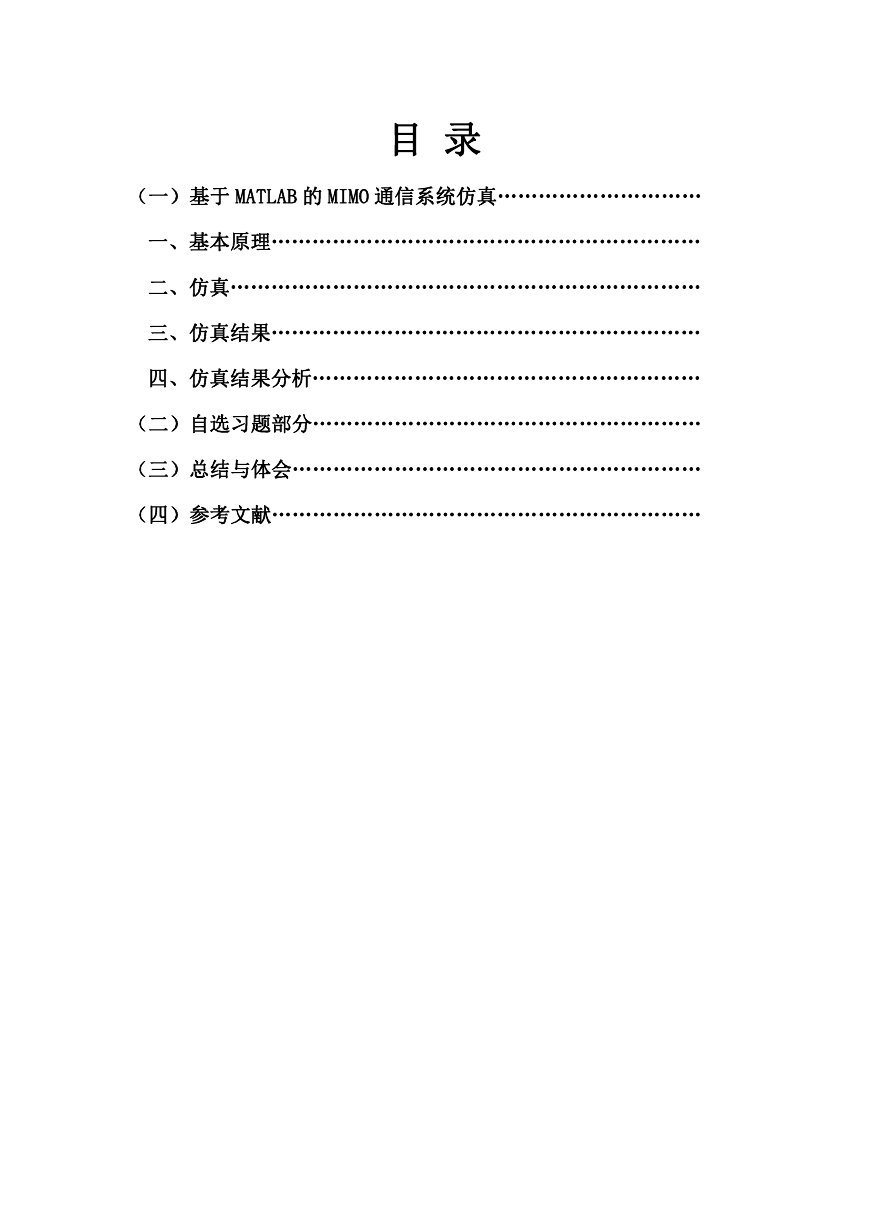

目 录 (一)基于 MATLAB 的 MIMO 通信系统仿真………………………… 一、基本原理……………………………………………………… 二、仿真…………………………………………………………… 三、仿真结果……………………………………………………… 四、仿真结果分析………………………………………………… (二)自选习题部分………………………………………………… (三)总结与体会…………………………………………………… (四)参考文献………………………………………………………

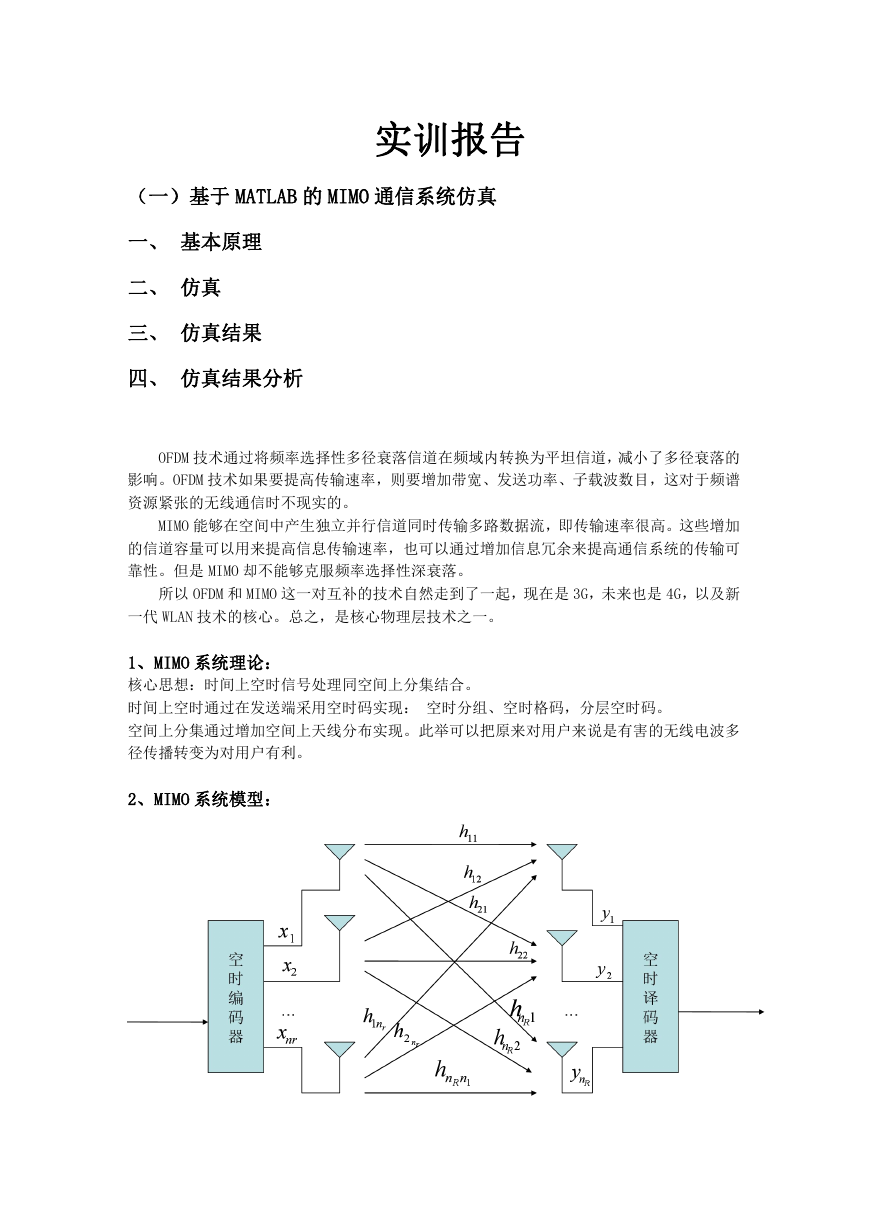

实训报告 (一)基于 MATLAB 的 MIMO 通信系统仿真 一、 基本原理 二、 仿真 三、 仿真结果 四、 仿真结果分析 OFDM 技术通过将频率选择性多径衰落信道在频域内转换为平坦信道,减小了多径衰落的 影响。OFDM 技术如果要提高传输速率,则要增加带宽、发送功率、子载波数目,这对于频谱 资源紧张的无线通信时不现实的。 MIMO 能够在空间中产生独立并行信道同时传输多路数据流,即传输速率很高。这些增加 的信道容量可以用来提高信息传输速率,也可以通过增加信息冗余来提高通信系统的传输可 靠性。但是 MIMO 却不能够克服频率选择性深衰落。 所以 OFDM 和 MIMO 这一对互补的技术自然走到了一起,现在是 3G,未来也是 4G,以及新 一代 WLAN 技术的核心。总之,是核心物理层技术之一。 1、MIMO 系统理论: 核心思想:时间上空时信号处理同空间上分集结合。 时间上空时通过在发送端采用空时码实现: 空时分组、空时格码,分层空时码。 空间上分集通过增加空间上天线分布实现。此举可以把原来对用户来说是有害的无线电波多 径传播转变为对用户有利。 2、MIMO 系统模型:

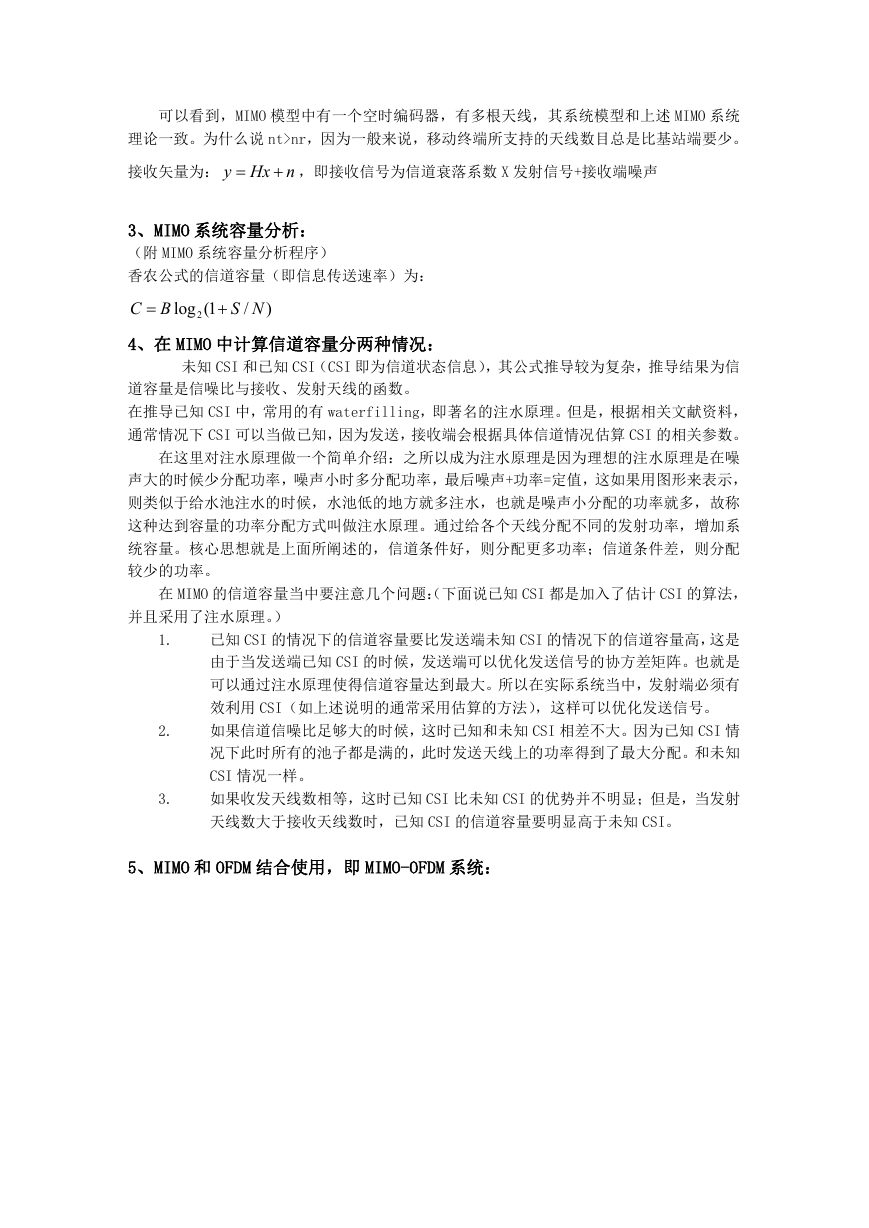

可以看到,MIMO 模型中有一个空时编码器,有多根天线,其系统模型和上述 MIMO 系统 理论一致。为什么说 nt>nr,因为一般来说,移动终端所支持的天线数目总是比基站端要少。 接收矢量为: y Hx n   ,即接收信号为信道衰落系数 X 发射信号+接收端噪声 3、MIMO 系统容量分析: (附 MIMO 系统容量分析程序) 香农公式的信道容量(即信息传送速率)为: C B  log (1 2  S N / ) 4、在 MIMO 中计算信道容量分两种情况: 未知 CSI 和已知 CSI(CSI 即为信道状态信息),其公式推导较为复杂,推导结果为信 道容量是信噪比与接收、发射天线的函数。 在推导已知 CSI 中,常用的有 waterfilling,即著名的注水原理。但是,根据相关文献资料, 通常情况下 CSI 可以当做已知,因为发送,接收端会根据具体信道情况估算 CSI 的相关参数。 在这里对注水原理做一个简单介绍:之所以成为注水原理是因为理想的注水原理是在噪 声大的时候少分配功率,噪声小时多分配功率,最后噪声+功率=定值,这如果用图形来表示, 则类似于给水池注水的时候,水池低的地方就多注水,也就是噪声小分配的功率就多,故称 这种达到容量的功率分配方式叫做注水原理。通过给各个天线分配不同的发射功率,增加系 统容量。核心思想就是上面所阐述的,信道条件好,则分配更多功率;信道条件差,则分配 较少的功率。 在 MIMO 的信道容量当中要注意几个问题:(下面说已知 CSI 都是加入了估计 CSI 的算法, 并且采用了注水原理。) 1. 2. 3. 已知 CSI 的情况下的信道容量要比发送端未知 CSI 的情况下的信道容量高,这是 由于当发送端已知 CSI 的时候,发送端可以优化发送信号的协方差矩阵。也就是 可以通过注水原理使得信道容量达到最大。所以在实际系统当中,发射端必须有 效利用 CSI(如上述说明的通常采用估算的方法),这样可以优化发送信号。 如果信道信噪比足够大的时候,这时已知和未知 CSI 相差不大。因为已知 CSI 情 况下此时所有的池子都是满的,此时发送天线上的功率得到了最大分配。和未知 CSI 情况一样。 如果收发天线数相等,这时已知 CSI 比未知 CSI 的优势并不明显;但是,当发射 天线数大于接收天线数时,已知 CSI 的信道容量要明显高于未知 CSI。 5、MIMO 和 OFDM 结合使用,即 MIMO-OFDM 系统:

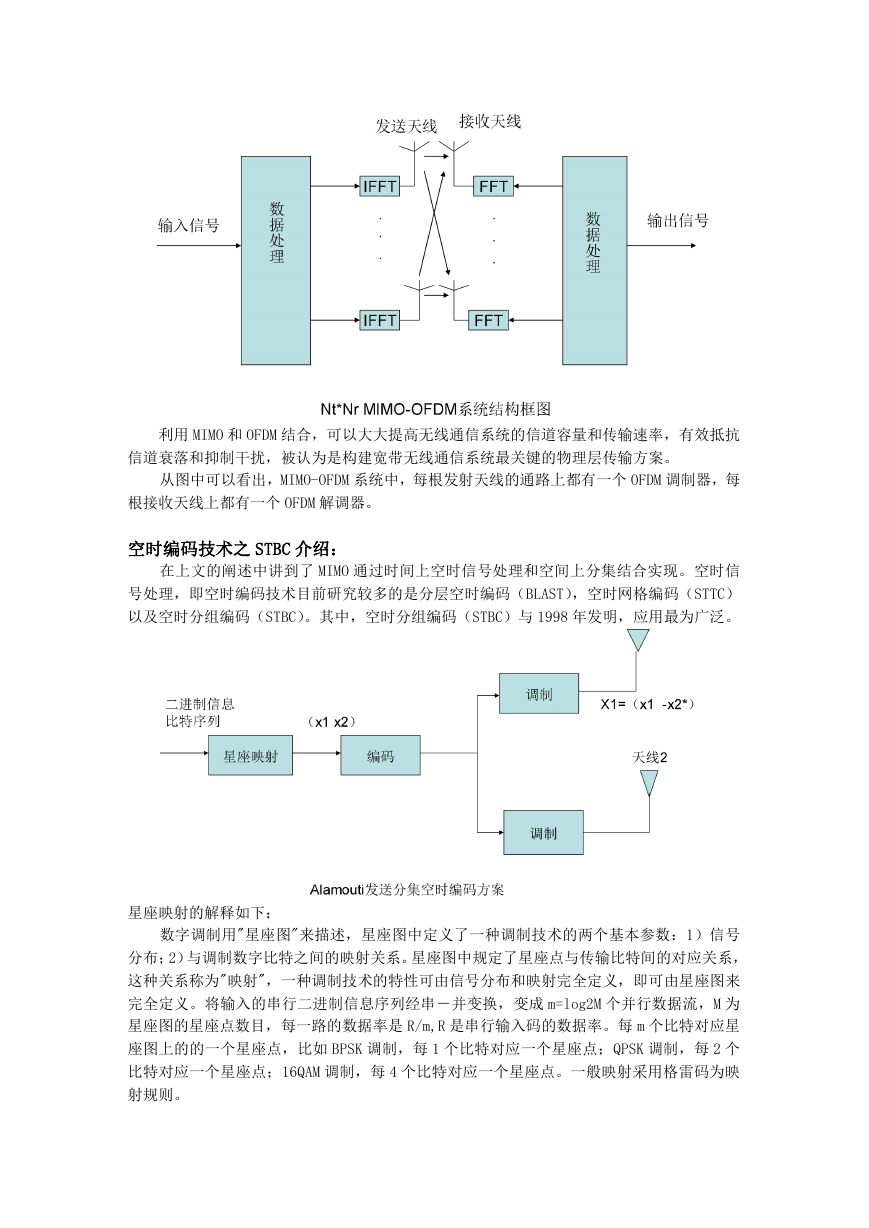

利用 MIMO 和 OFDM 结合,可以大大提高无线通信系统的信道容量和传输速率,有效抵抗 信道衰落和抑制干扰,被认为是构建宽带无线通信系统最关键的物理层传输方案。 从图中可以看出,MIMO-OFDM 系统中,每根发射天线的通路上都有一个 OFDM 调制器,每 根接收天线上都有一个 OFDM 解调器。 空时编码技术之 STBC 介绍: 在上文的阐述中讲到了 MIMO 通过时间上空时信号处理和空间上分集结合实现。空时信 号处理,即空时编码技术目前研究较多的是分层空时编码(BLAST),空时网格编码(STTC) 以及空时分组编码(STBC)。其中,空时分组编码(STBC)与 1998 年发明,应用最为广泛。 星座映射的解释如下: 数字调制用"星座图"来描述,星座图中定义了一种调制技术的两个基本参数:1)信号 分布;2)与调制数字比特之间的映射关系。星座图中规定了星座点与传输比特间的对应关系, 这种关系称为"映射",一种调制技术的特性可由信号分布和映射完全定义,即可由星座图来 完全定义。将输入的串行二进制信息序列经串-并变换,变成 m=log2M 个并行数据流,M 为 星座图的星座点数目,每一路的数据率是 R/m,R 是串行输入码的数据率。每 m 个比特对应星 座图上的的一个星座点,比如 BPSK 调制,每 1 个比特对应一个星座点;QPSK 调制,每 2 个 比特对应一个星座点;16QAM 调制,每 4 个比特对应一个星座点。一般映射采用格雷码为映 射规则。

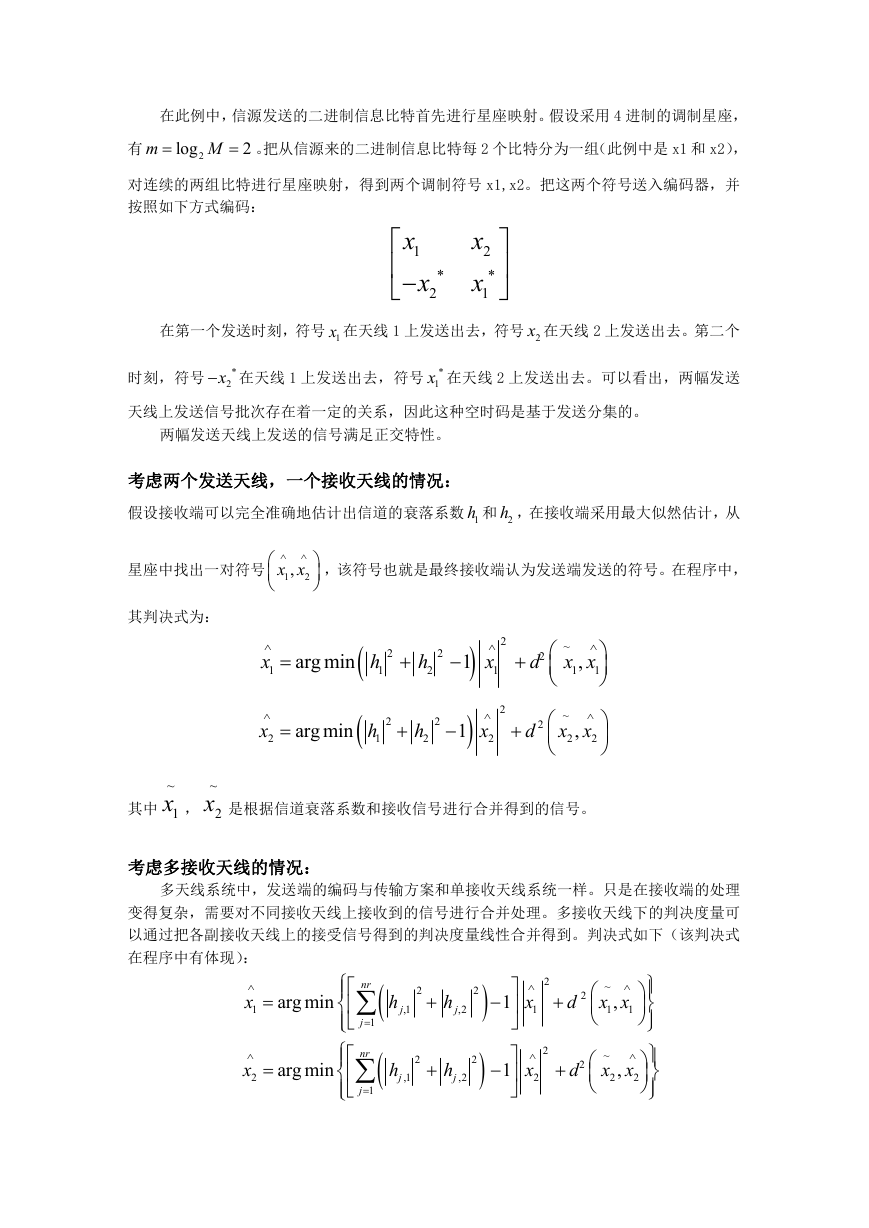

在此例中,信源发送的二进制信息比特首先进行星座映射。假设采用 4 进制的调制星座, 有 m  log M 2  。把从信源来的二进制信息比特每 2 个比特分为一组(此例中是 x1 和 x2), 2 对连续的两组比特进行星座映射,得到两个调制符号 x1,x2。把这两个符号送入编码器,并 按照如下方式编码: x  1  x  2 * x 2 * x 1    在第一个发送时刻,符号 1x 在天线 1 上发送出去,符号 2x 在天线 2 上发送出去。第二个 时刻,符号 * 2x 在天线 1 上发送出去,符号 * 1x 在天线 2 上发送出去。可以看出,两幅发送 天线上发送信号批次存在着一定的关系,因此这种空时码是基于发送分集的。 两幅发送天线上发送的信号满足正交特性。 考虑两个发送天线,一个接收天线的情况: 假设接收端可以完全准确地估计出信道的衰落系数 1h 和 2h ,在接收端采用最大似然估计,从   ,x x 星座中找出一对符号 1 2       其判决式为: ,该符号也就是最终接收端认为发送端发送的符号。在程序中,  x 1  x 2  arg min  arg min   2 h 1  h 2 2  2 h 1  h 2 2   1  1 2  x 1  2 d 2  x 2 2  d        ~  , x x  1 1  ~  , x x 2 2    ~ 1x , ~ 2x 是根据信道衰落系数和接收信号进行合并得到的信号。 其中 考虑多接收天线的情况: 多天线系统中,发送端的编码与传输方案和单接收天线系统一样。只是在接收端的处理 变得复杂,需要对不同接收天线上接收到的信号进行合并处理。多接收天线下的判决度量可 以通过把各副接收天线上的接受信号得到的判决度量线性合并得到。判决式如下(该判决式 在程序中有体现):  x 1  x 2  arg min  arg min                 nr  j 1  nr  j 1    2 h j ,1  h j ,2 2 2 h j ,1  h j ,2 2      1    1   2  x 1 2  d 2  x 2  2 d       ~  , x x 1 1 ~  , x x 2 2              

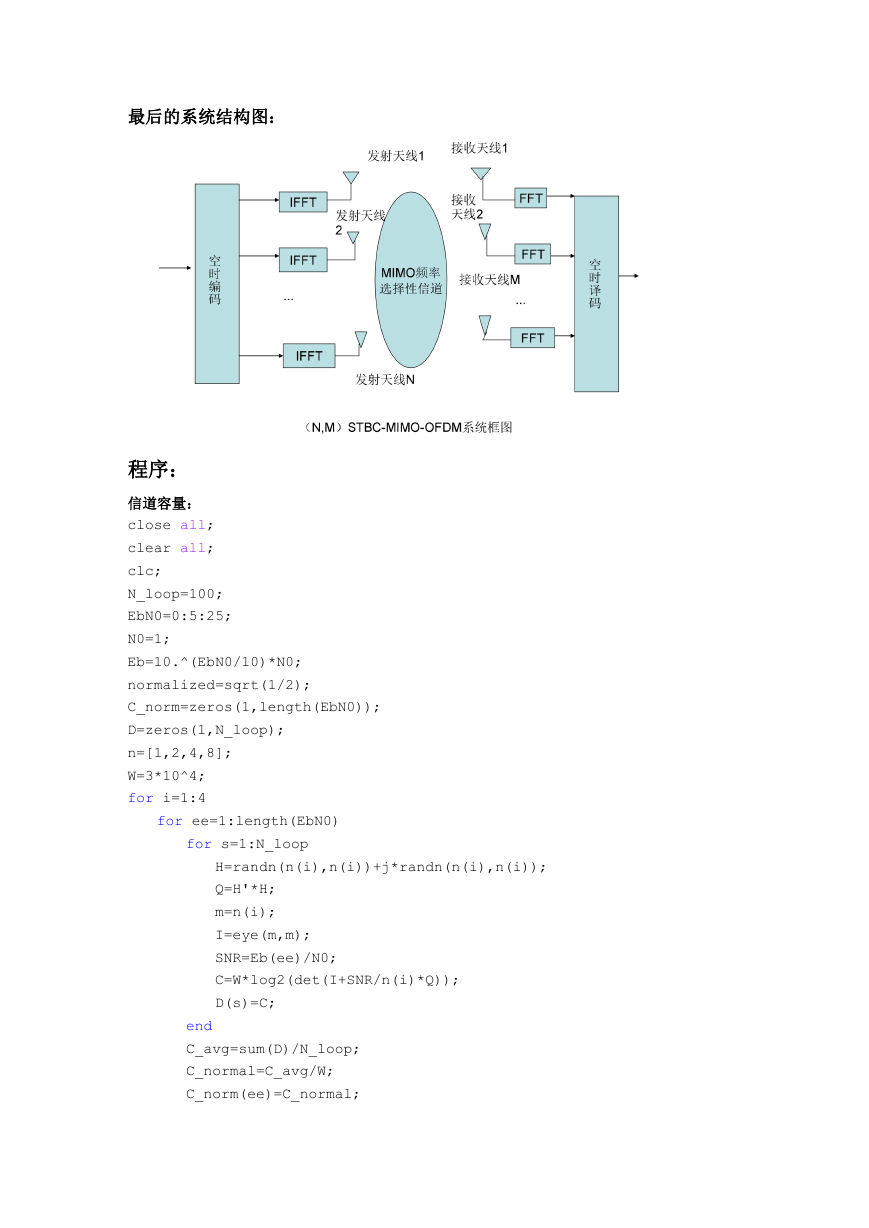

最后的系统结构图: 程序: 信道容量: close all; clear all; clc; N_loop=100; EbN0=0:5:25; N0=1; Eb=10.^(EbN0/10)*N0; normalized=sqrt(1/2); C_norm=zeros(1,length(EbN0)); D=zeros(1,N_loop); n=[1,2,4,8]; W=3*10^4; for i=1:4 for ee=1:length(EbN0) for s=1:N_loop H=randn(n(i),n(i))+j*randn(n(i),n(i)); Q=H'*H; m=n(i); I=eye(m,m); SNR=Eb(ee)/N0; C=W*log2(det(I+SNR/n(i)*Q)); D(s)=C; end C_avg=sum(D)/N_loop; C_normal=C_avg/W; C_norm(ee)=C_normal;

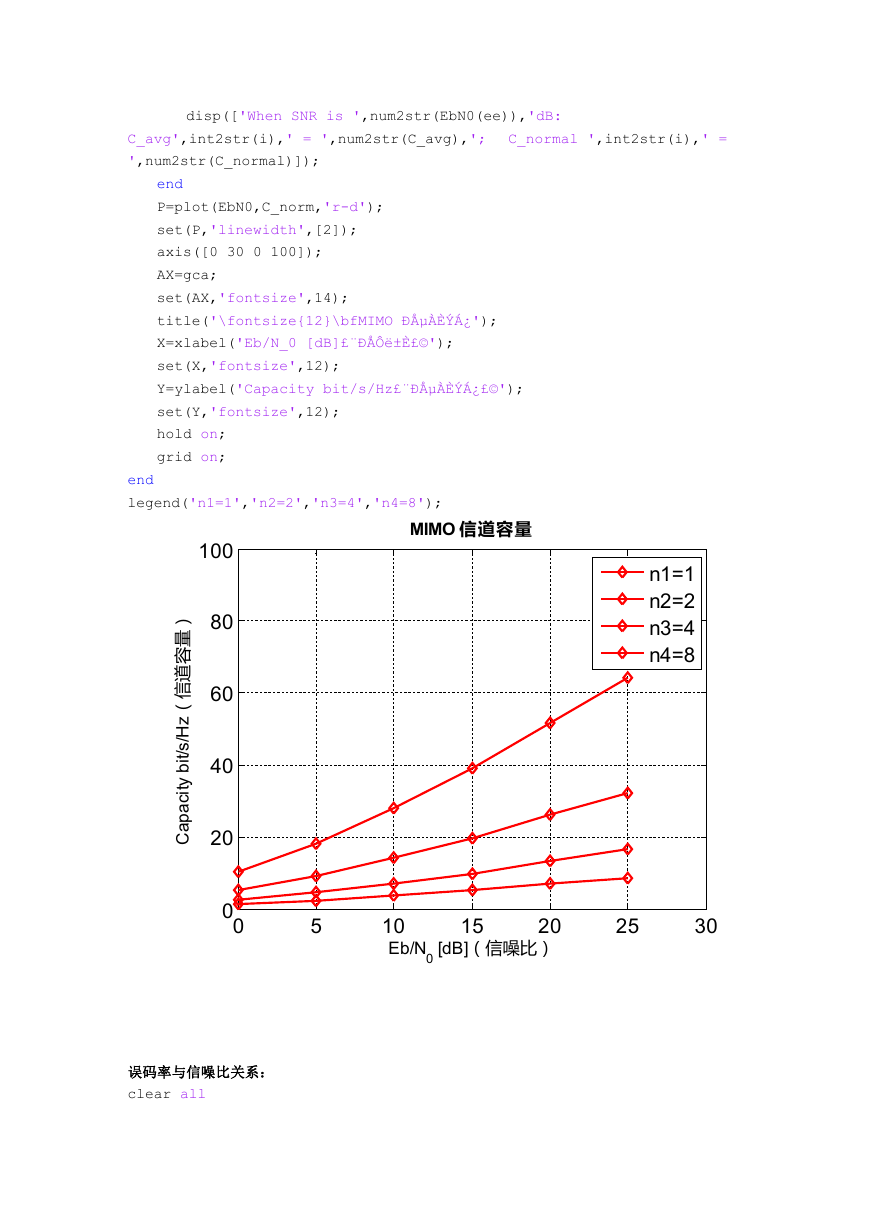

disp(['When SNR is ',num2str(EbN0(ee)),'dB: C_avg',int2str(i),' = ',num2str(C_avg),'; ',num2str(C_normal)]); C_normal ',int2str(i),' = end P=plot(EbN0,C_norm,'r-d'); set(P,'linewidth',[2]); axis([0 30 0 100]); AX=gca; set(AX,'fontsize',14); title('\fontsize{12}\bfMIMO ÐŵÀÈÝÁ¿'); X=xlabel('Eb/N_0 [dB]£¨ÐÅÔë±È£©'); set(X,'fontsize',12); Y=ylabel('Capacity bit/s/Hz£¨ÐŵÀÈÝÁ¿£©'); set(Y,'fontsize',12); hold on; grid on; end legend('n1=1','n2=2','n3=4','n4=8'); MIMO 信道容量 n1=1 n2=2 n3=4 n4=8 100 ) 量 容 道 信 ( z H / s / t i b y t i c a p a C 80 60 40 20 0 0 5 15 10 20 Eb/N0 [dB](信噪比) 25 30 误码率与信噪比关系: clear all

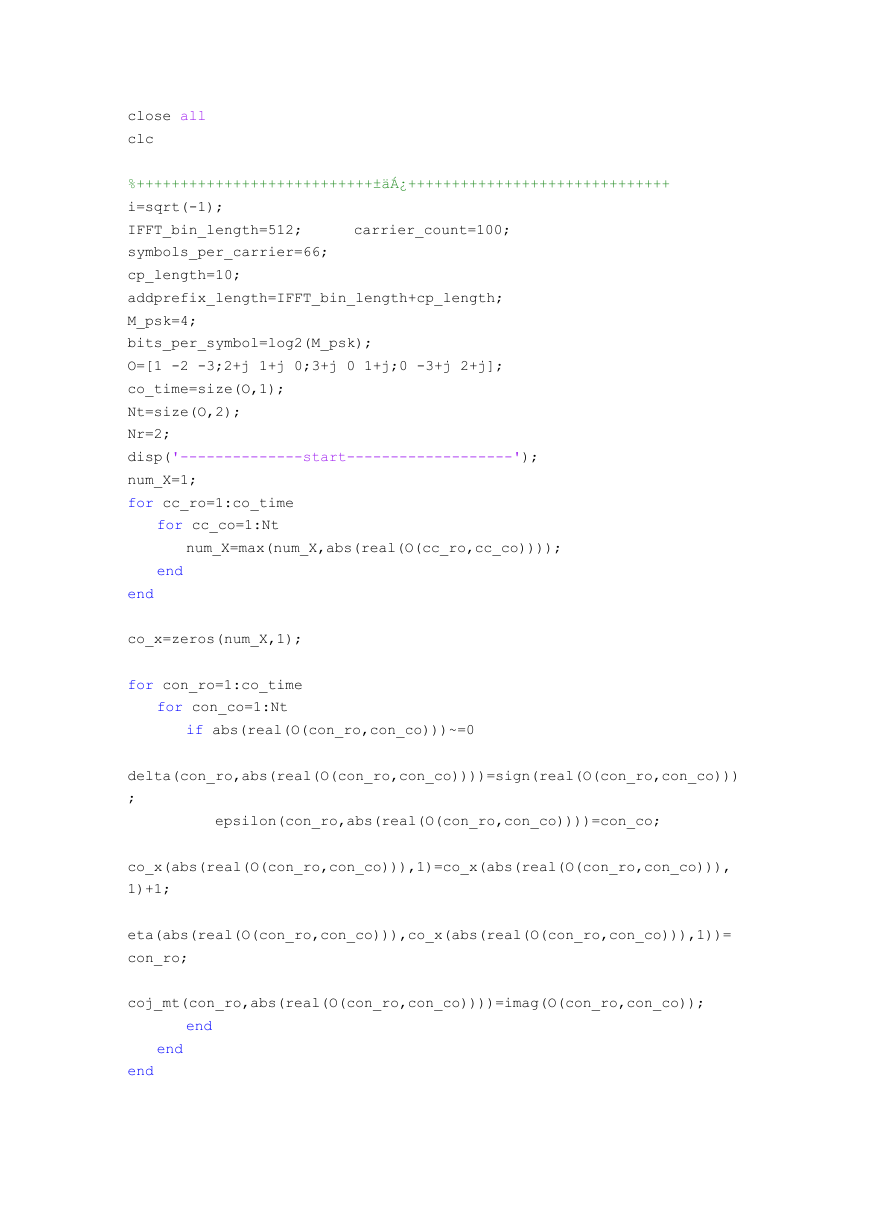

close all clc end end carrier_count=100; %+++++++++++++++++++++++++++±äÁ¿++++++++++++++++++++++++++++++ i=sqrt(-1); IFFT_bin_length=512; symbols_per_carrier=66; cp_length=10; addprefix_length=IFFT_bin_length+cp_length; M_psk=4; bits_per_symbol=log2(M_psk); O=[1 -2 -3;2+j 1+j 0;3+j 0 1+j;0 -3+j 2+j]; co_time=size(O,1); Nt=size(O,2); Nr=2; disp('--------------start-------------------'); num_X=1; for cc_ro=1:co_time for cc_co=1:Nt num_X=max(num_X,abs(real(O(cc_ro,cc_co)))); co_x=zeros(num_X,1); for con_ro=1:co_time for con_co=1:Nt if abs(real(O(con_ro,con_co)))~=0 delta(con_ro,abs(real(O(con_ro,con_co))))=sign(real(O(con_ro,con_co))) ; epsilon(con_ro,abs(real(O(con_ro,con_co))))=con_co; co_x(abs(real(O(con_ro,con_co))),1)=co_x(abs(real(O(con_ro,con_co))), 1)+1; eta(abs(real(O(con_ro,con_co))),co_x(abs(real(O(con_ro,con_co))),1))= con_ro; coj_mt(con_ro,abs(real(O(con_ro,con_co))))=imag(O(con_ro,con_co)); end end end
