--------无线通信信号分析与测量装置 刘涛 2012年5月

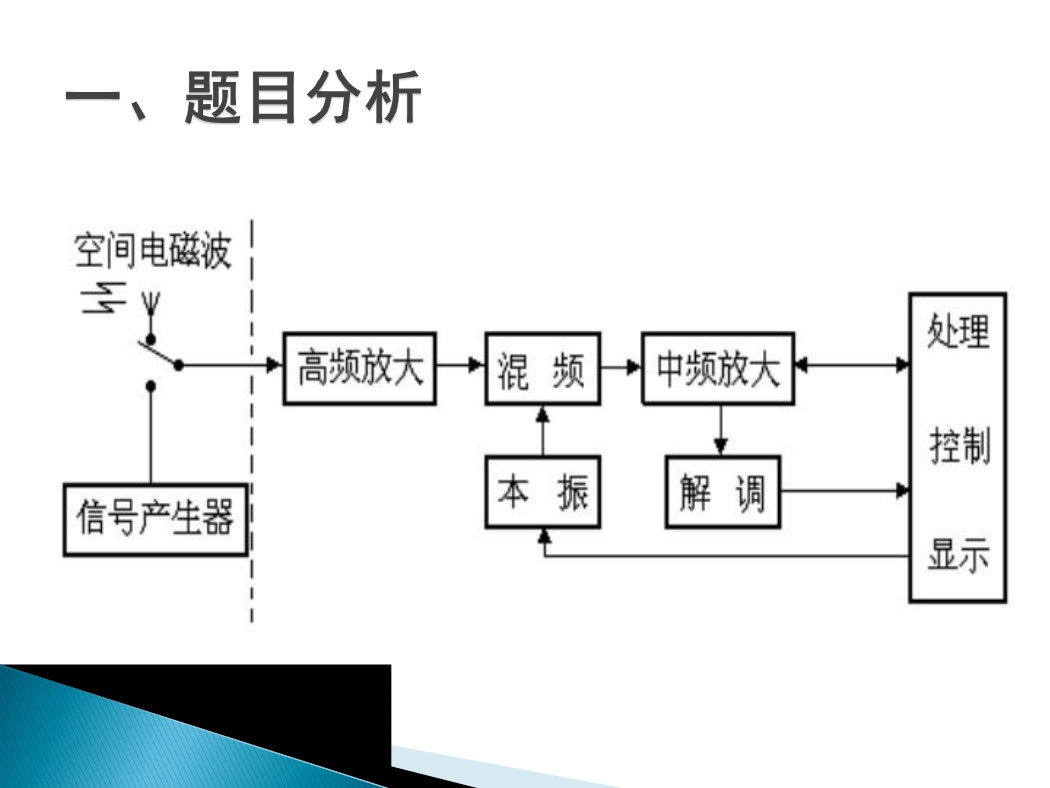

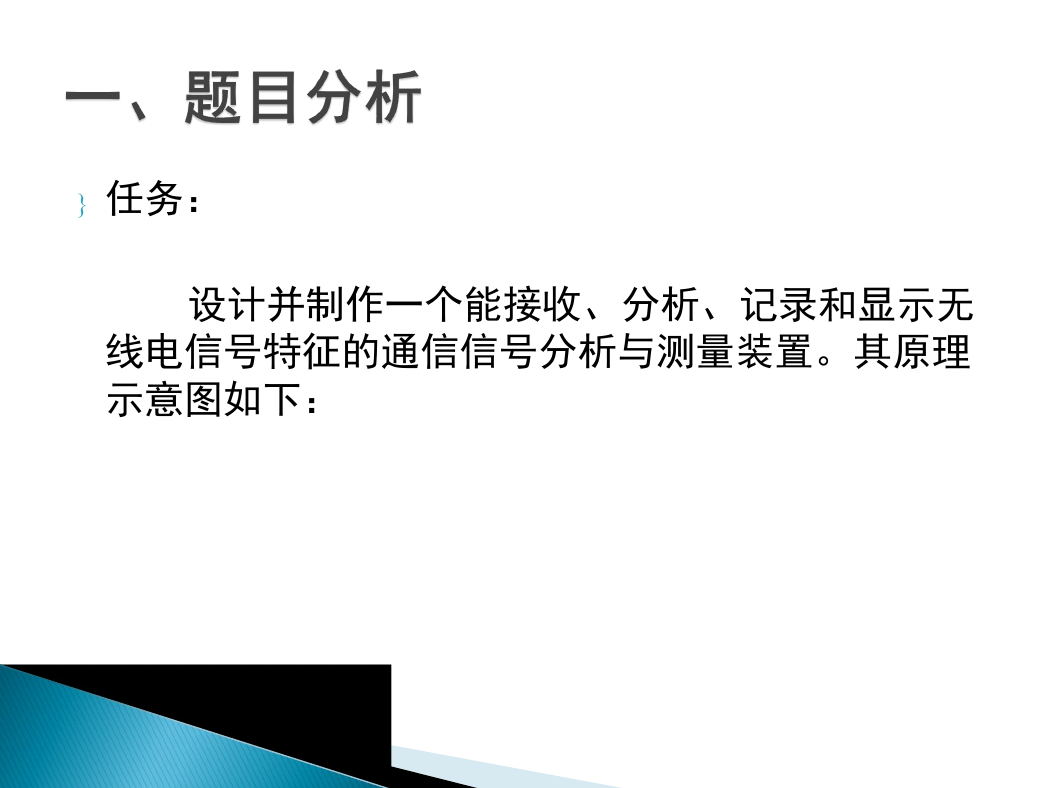

 任务: 设计并制作一个能接收、分析、记录和显示无 线电信号特征的通信信号分析与测量装置。其原理 示意图如下:

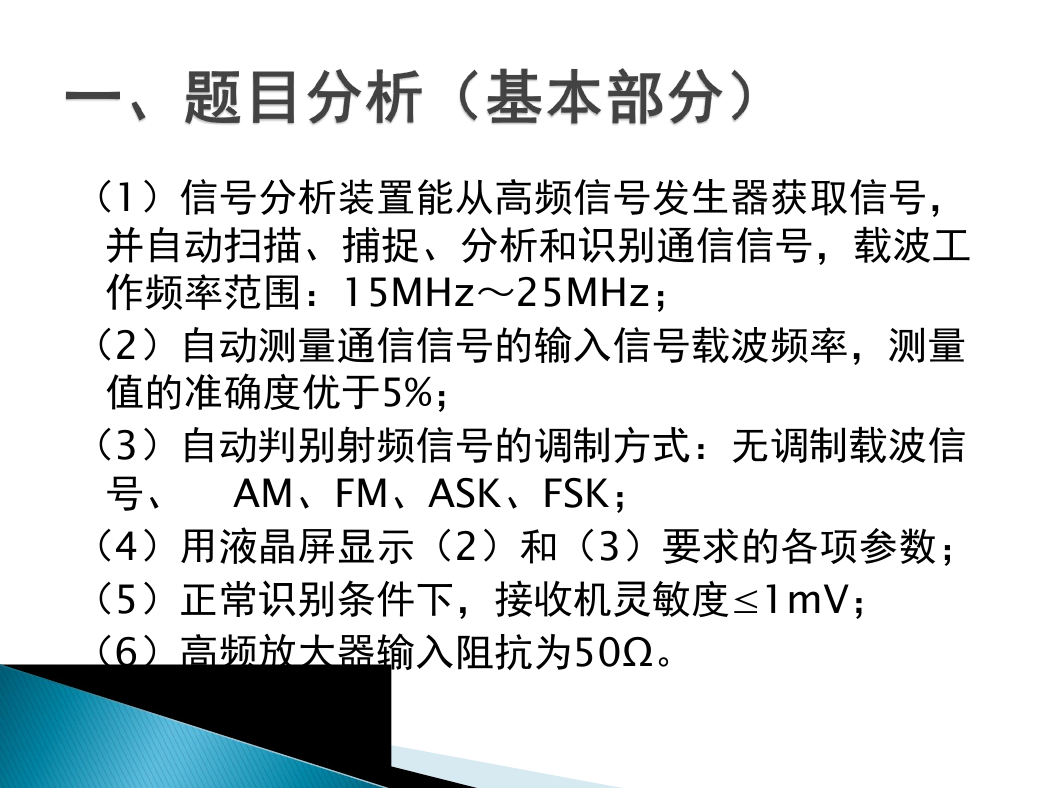

(1)信号分析装置能从高频信号发生器获取信号, 并自动扫描、捕捉、分析和识别通信信号,载波工 作频率范围:15MHz~25MHz; (2)自动测量通信信号的输入信号载波频率,测量 值的准确度优于5%; (3)自动判别射频信号的调制方式:无调制载波信 号、 AM、FM、ASK、FSK; (4)用液晶屏显示(2)和(3)要求的各项参数; (5)正常识别条件下,接收机灵敏度≤1mV; (6)高频放大器输入阻抗为50Ω。

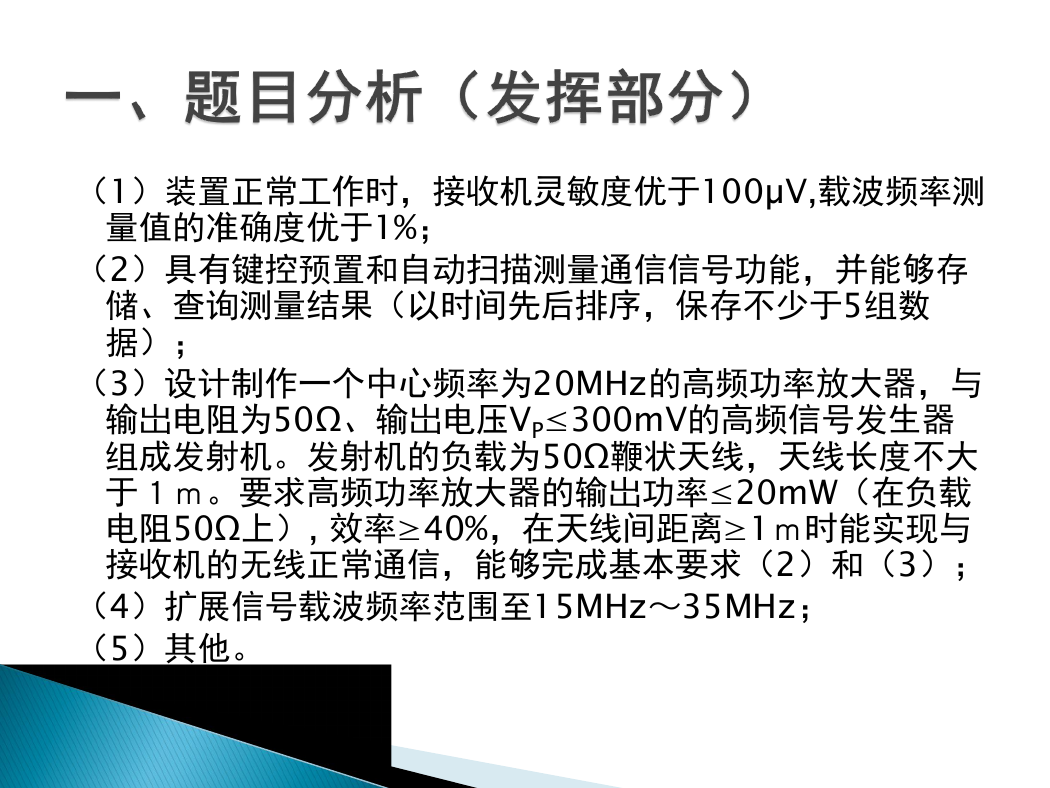

(1)装置正常工作时,接收机灵敏度优于100µV,载波频率测 (2)具有键控预置和自动扫描测量通信信号功能,并能够存 量值的准确度优于1%; 储、查询测量结果(以时间先后排序,保存不少于5组数 据); (3)设计制作一个中心频率为20MHz的高频功率放大器,与 输岀电阻为50Ω、输岀电压VP≤300mV的高频信号发生器 组成发射机。发射机的负载为50Ω鞭状天线,天线长度不大 于1m。要求高频功率放大器的输岀功率≤20mW(在负载 电阻50Ω上), 效率≥40%,在天线间距离≥1m时能实现与 接收机的无线正常通信,能够完成基本要求(2)和(3); (4)扩展信号载波频率范围至15MHz~35MHz; (5)其他。

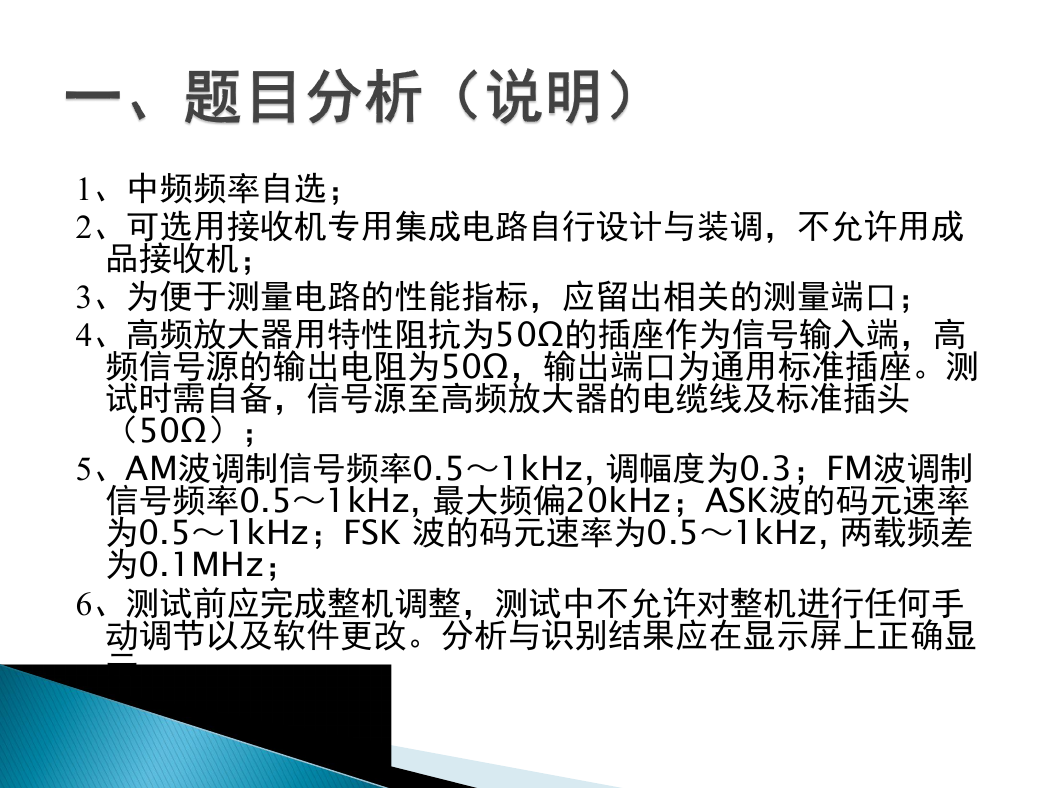

1、中频频率自选; 2、可选用接收机专用集成电路自行设计与装调,不允许用成 品接收机; 3、为便于测量电路的性能指标,应留出相关的测量端口; 4、高频放大器用特性阻抗为50Ω的插座作为信号输入端,高 频信号源的输出电阻为50Ω,输出端口为通用标准插座。测 试时需自备,信号源至高频放大器的电缆线及标准插头 (50Ω); 5、AM波调制信号频率0.5~1kHz, 调幅度为0.3;FM波调制 信号频率0.5~1kHz, 最大频偏20kHz;ASK波的码元速率 为0.5~1kHz;FSK 波的码元速率为0.5~1kHz, 两载频差 为0.1MHz; 6、测试前应完成整机调整,测试中不允许对整机进行任何手 动调节以及软件更改。分析与识别结果应在显示屏上正确显 示。

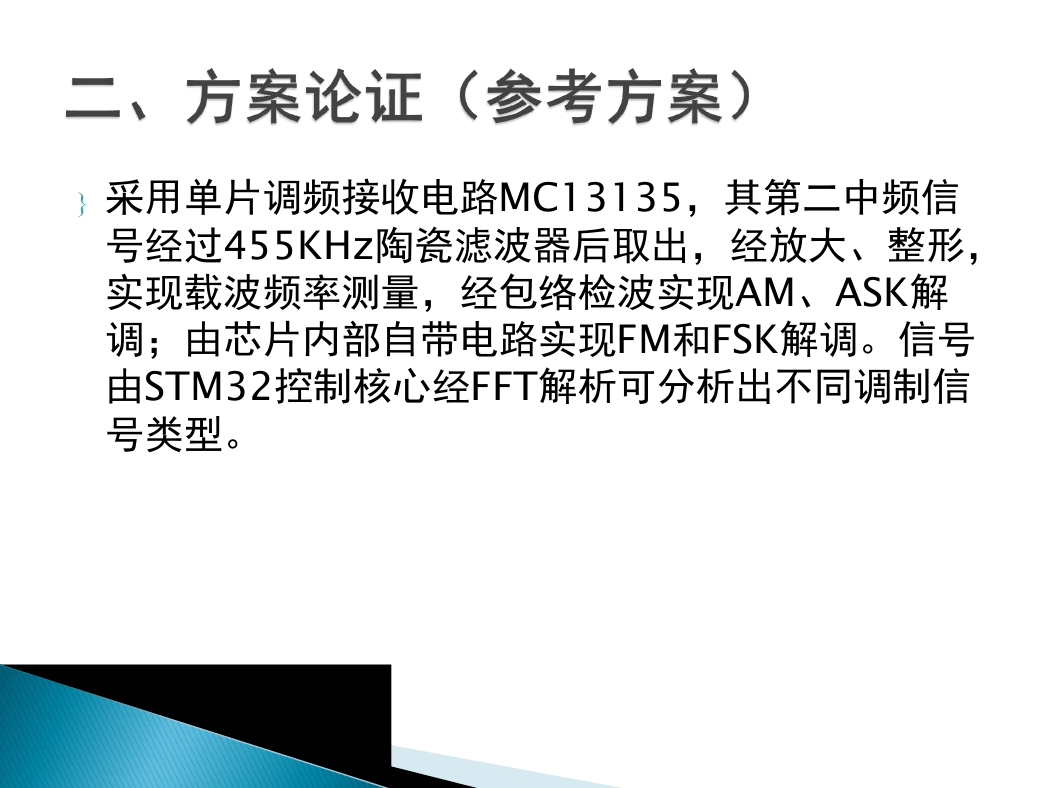

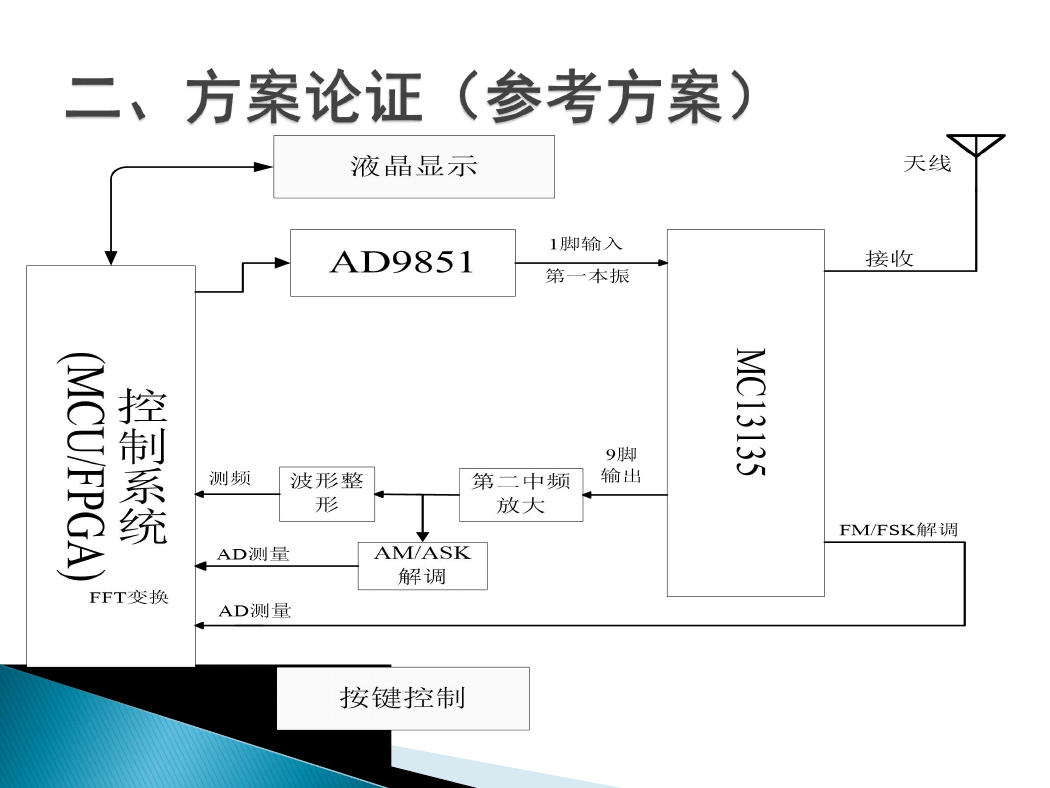

 采用单片调频接收电路MC13135,其第二中频信 号经过455KHz陶瓷滤波器后取出,经放大、整形, 实现载波频率测量,经包络检波实现AM、ASK解 调;由芯片内部自带电路实现FM和FSK解调。信号 由STM32控制核心经FFT解析可分析出不同调制信 号类型。
