一、低通滤波器的设计及参数值在线计算

二、有源带通滤波器的设计及参数值在线计算

三、高通滤波器的设计及参数值在线计算

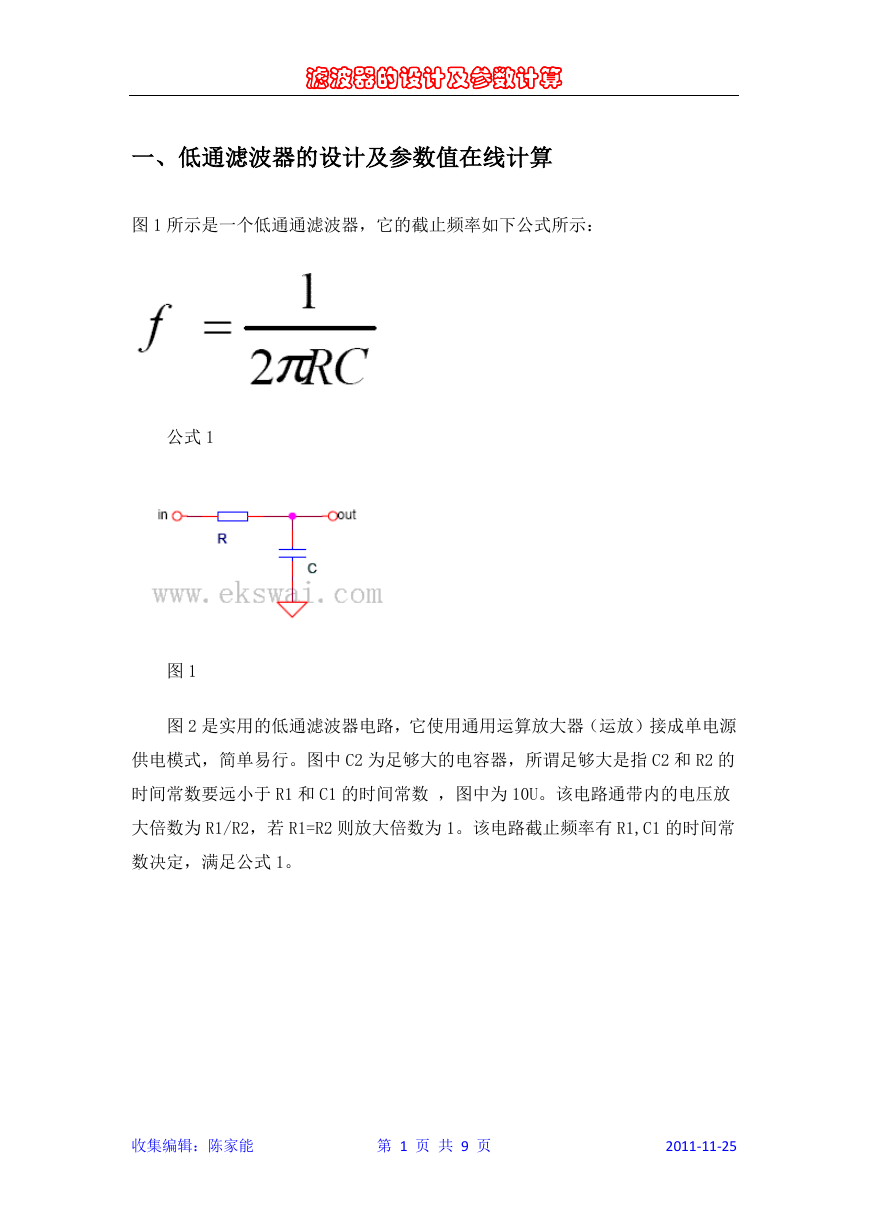

滤波器的设计及参数计算一、低通滤波器的设计及参数值在线计算图 1 所示是一个低通通滤波器，它的截止频率如下公式所示：公式 1 图 1 图 2 是实用的低通滤波器电路，它使用通用运算放大器（运放）接成单电源供电模式，简单易行。图中 C2 为足够大的电容器，所谓足够大是指 C2 和 R2 的时间常数要远小于 R1 和 C1 的时间常数，图中为 10U。该电路通带内的电压放大倍数为 R1/R2，若 R1=R2 则放大倍数为 1。该电路截止频率有 R1,C1 的时间常数决定，满足公式 1。收集编辑：陈家能第 1 页共 9 页 2011-11-25

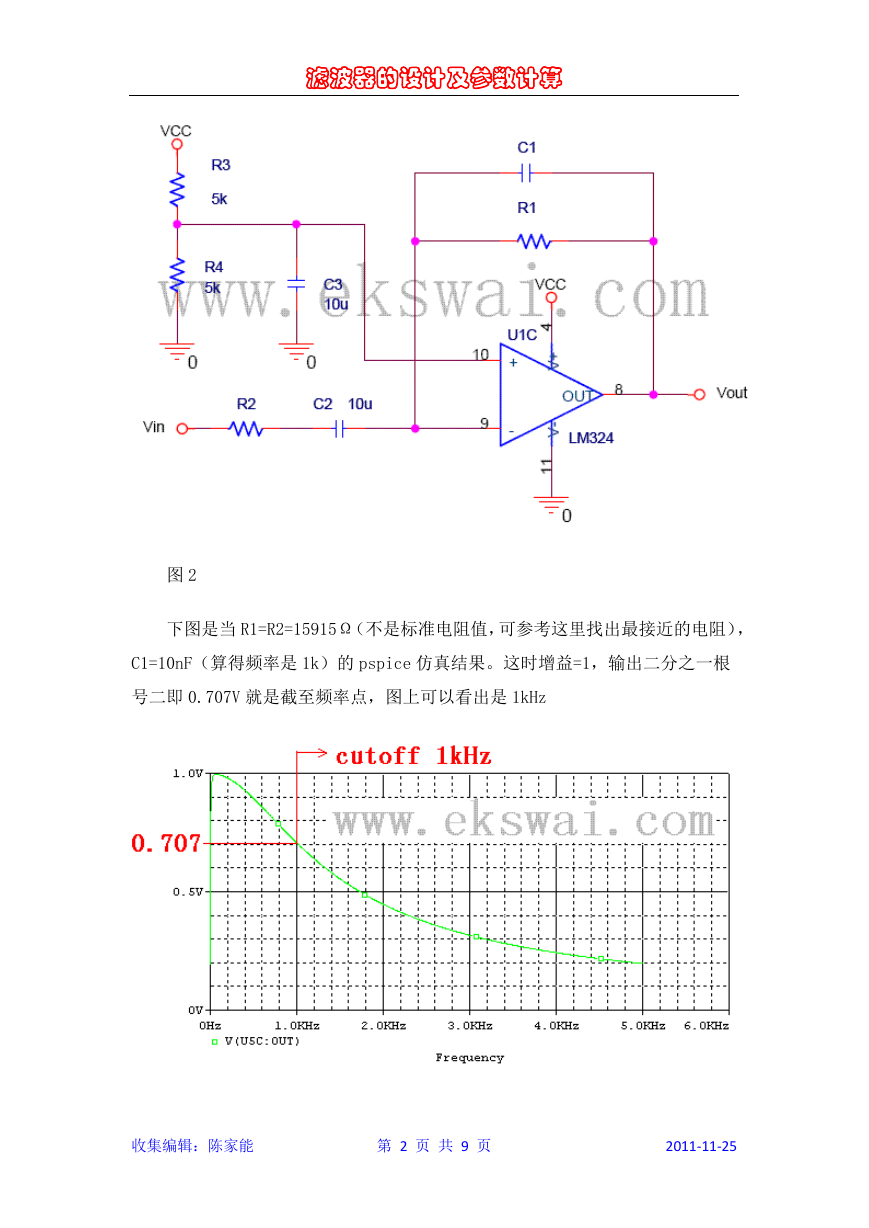

滤波器的设计及参数计算图 2 下图是当 R1=R2=15915Ω（不是标准电阻值，可参考这里找出最接近的电阻）， C1=10nF（算得频率是 1k）的 pspice 仿真结果。这时增益=1，输出二分之一根号二即 0.707V 就是截至频率点，图上可以看出是 1kHz 收集编辑：陈家能第 2 页共 9 页 2011-11-25

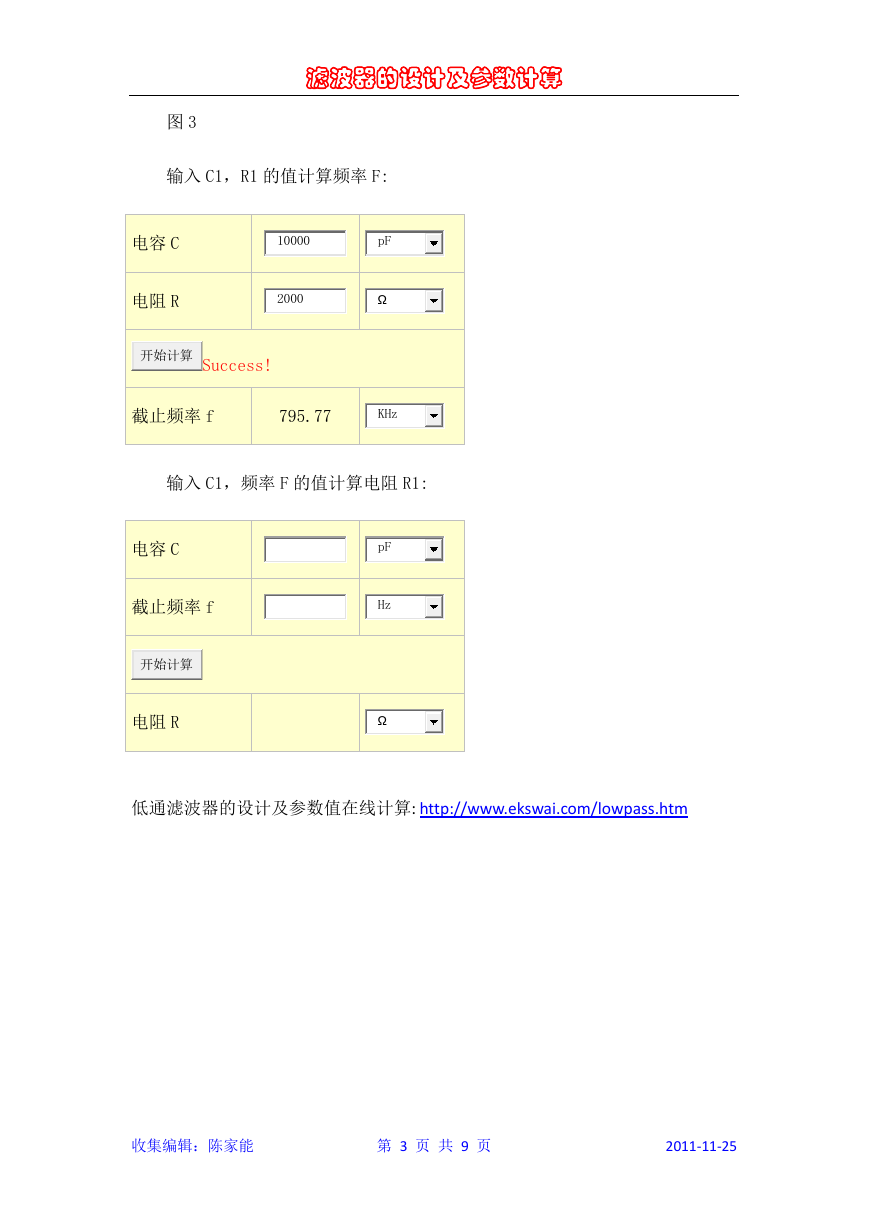

滤波器的设计及参数计算图 3 输入 C1，R1 的值计算频率 F: 电容 C 电阻 R Success! 截止频率 f 795.77 输入 C1，频率 F 的值计算电阻 R1: 电容 C 截止频率 f 电阻 R 低通滤波器的设计及参数值在线计算: http://www.ekswai.com/lowpass.htm 收集编辑：陈家能第 3 页共 9 页 2011-11-25 10000pF2000Ω开始计算KHzpFHz开始计算Ω

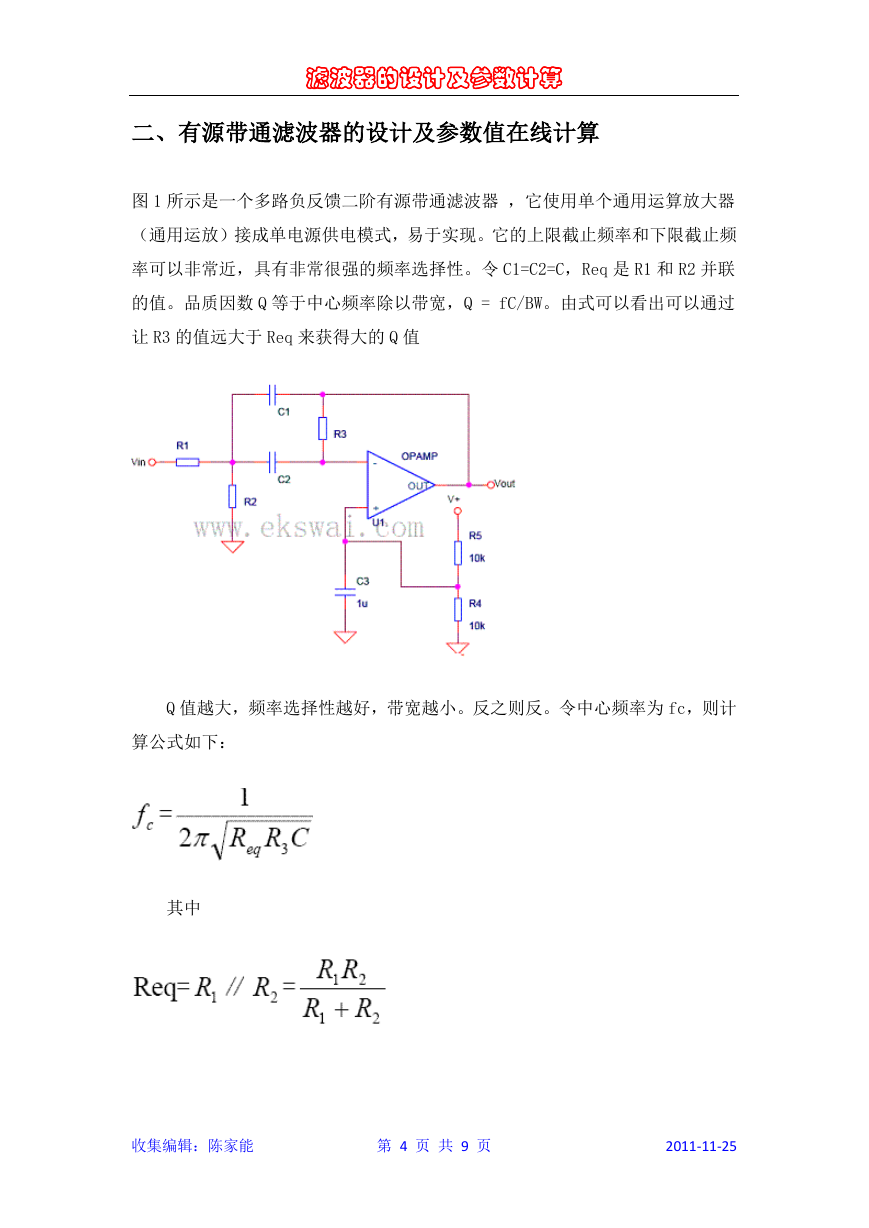

滤波器的设计及参数计算二、有源带通滤波器的设计及参数值在线计算图 1 所示是一个多路负反馈二阶有源带通滤波器，它使用单个通用运算放大器（通用运放）接成单电源供电模式，易于实现。它的上限截止频率和下限截止频率可以非常近，具有非常很强的频率选择性。令 C1=C2=C，Req 是 R1 和 R2 并联的值。品质因数 Q 等于中心频率除以带宽，Q = fC/BW。由式可以看出可以通过让 R3 的值远大于 Req 来获得大的 Q 值 Q 值越大，频率选择性越好，带宽越小。反之则反。令中心频率为 fc，则计算公式如下：其中收集编辑：陈家能第 4 页共 9 页 2011-11-25

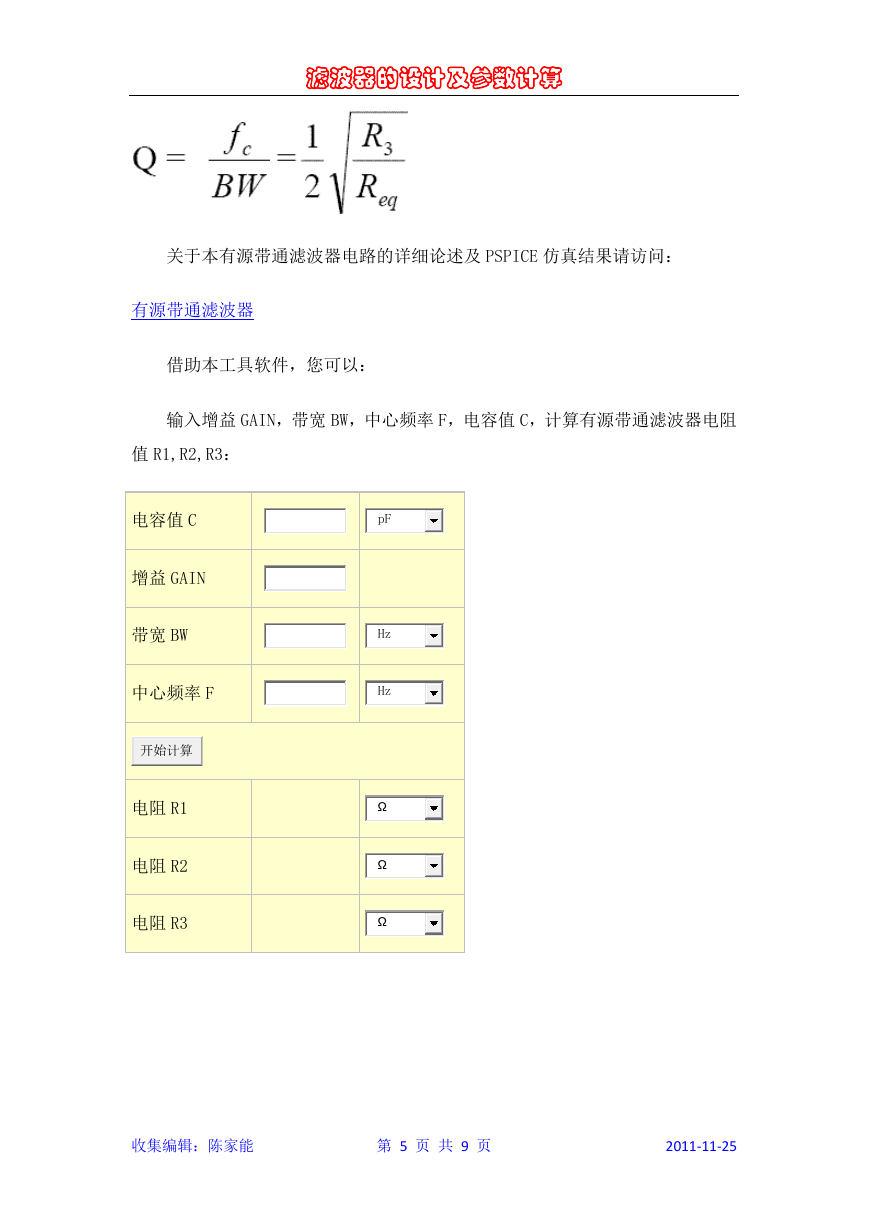

滤波器的设计及参数计算关于本有源带通滤波器电路的详细论述及 PSPICE 仿真结果请访问：有源带通滤波器借助本工具软件，您可以：输入增益 GAIN，带宽 BW，中心频率 F，电容值 C，计算有源带通滤波器电阻值 R1,R2,R3：电容值 C 增益 GAIN 带宽 BW 中心频率 F 电阻 R1 电阻 R2 电阻 R3 收集编辑：陈家能第 5 页共 9 页 2011-11-25 pFHzHz开始计算ΩΩΩ

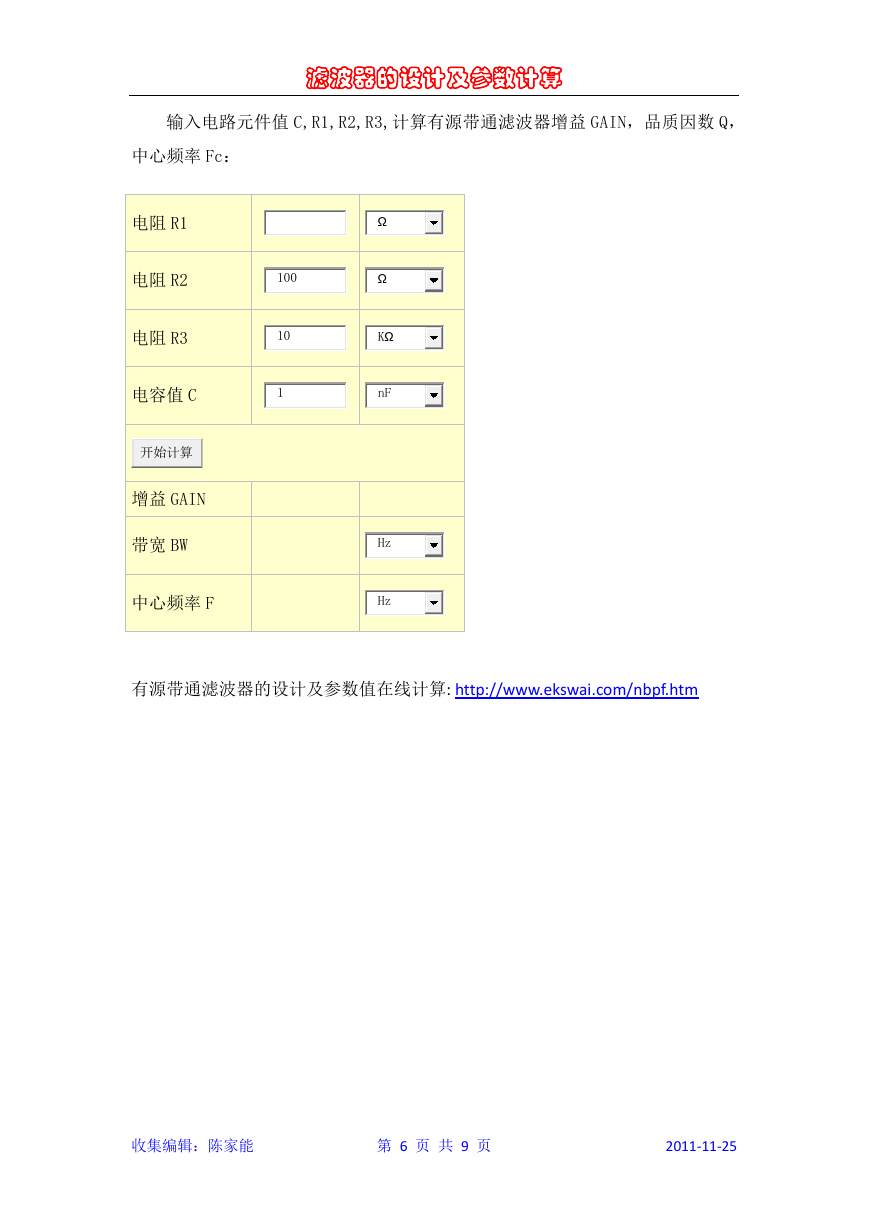

滤波器的设计及参数计算输入电路元件值 C,R1,R2,R3,计算有源带通滤波器增益 GAIN，品质因数 Q，中心频率 Fc：电阻 R1 电阻 R2 电阻 R3 电容值 C 增益 GAIN 带宽 BW 中心频率 F 有源带通滤波器的设计及参数值在线计算: http://www.ekswai.com/nbpf.htm 收集编辑：陈家能第 6 页共 9 页 2011-11-25 Ω100Ω10KΩ1nF开始计算HzHz

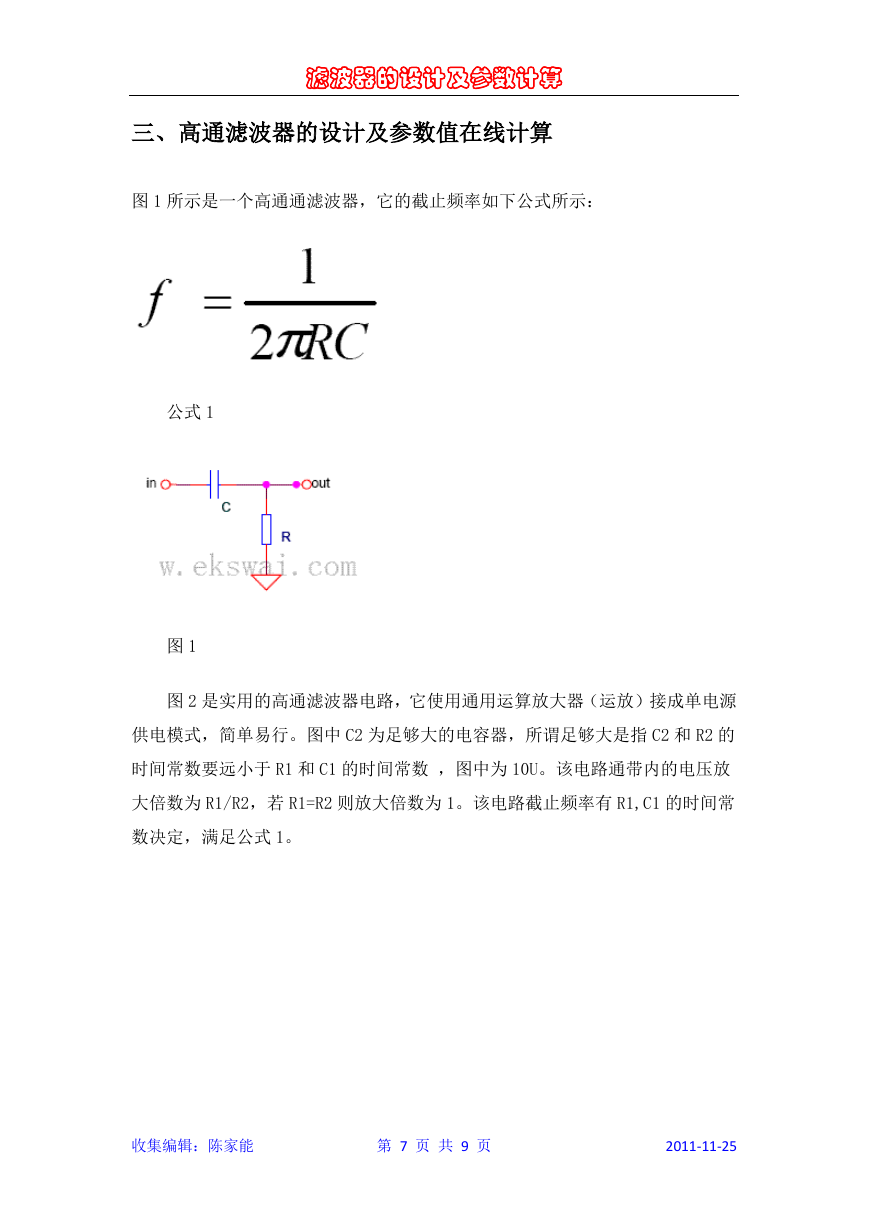

滤波器的设计及参数计算三、高通滤波器的设计及参数值在线计算图 1 所示是一个高通通滤波器，它的截止频率如下公式所示：公式 1 图 1 图 2 是实用的高通滤波器电路，它使用通用运算放大器（运放）接成单电源供电模式，简单易行。图中 C2 为足够大的电容器，所谓足够大是指 C2 和 R2 的时间常数要远小于 R1 和 C1 的时间常数，图中为 10U。该电路通带内的电压放大倍数为 R1/R2，若 R1=R2 则放大倍数为 1。该电路截止频率有 R1,C1 的时间常数决定，满足公式 1。收集编辑：陈家能第 7 页共 9 页 2011-11-25

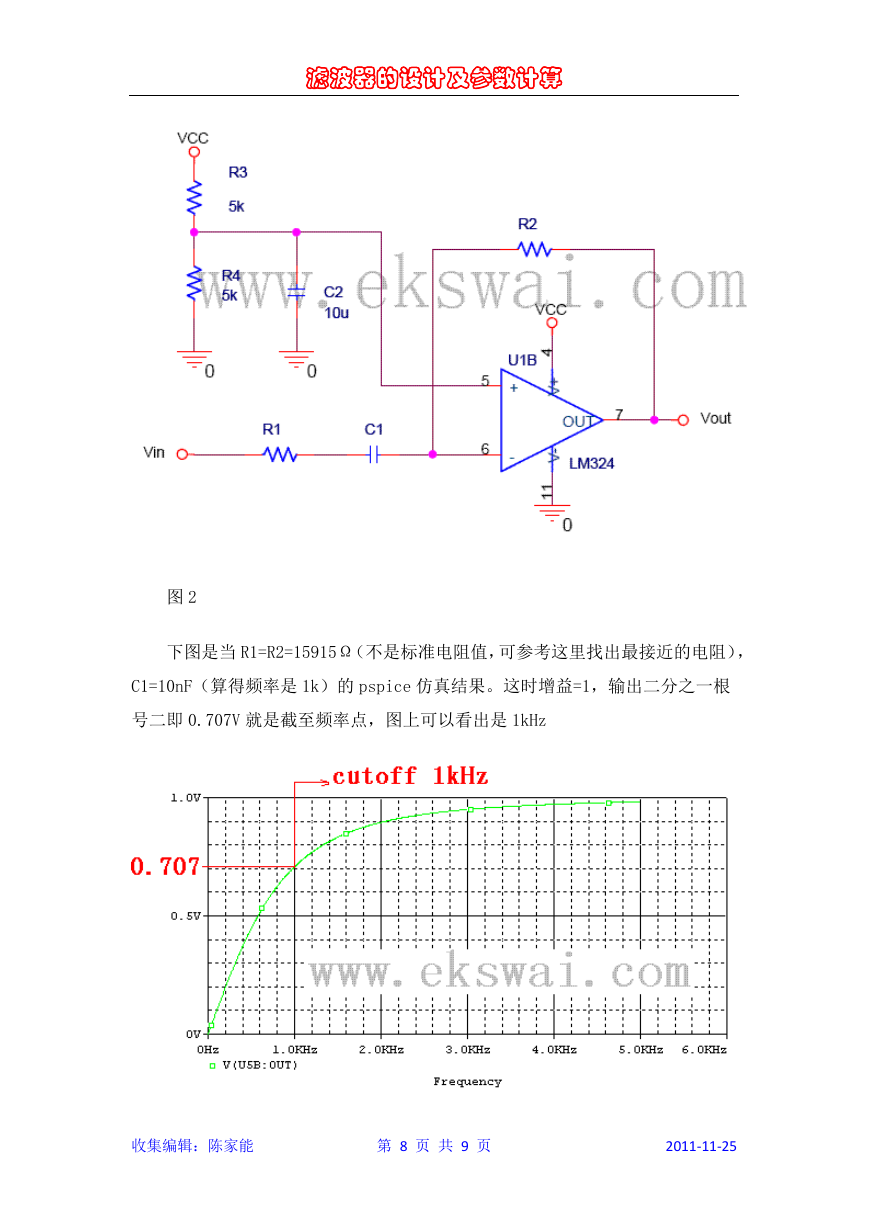

滤波器的设计及参数计算图 2 下图是当 R1=R2=15915Ω（不是标准电阻值，可参考这里找出最接近的电阻）， C1=10nF（算得频率是 1k）的 pspice 仿真结果。这时增益=1，输出二分之一根号二即 0.707V 就是截至频率点，图上可以看出是 1kHz 收集编辑：陈家能第 8 页共 9 页 2011-11-25
