    第一章 概述
    第二章 设计原则
    第三章 ERP数据中心建设
    3.1数据中心一期建设建议方案拓扑图
    3.2数据中心一期方案简述
    3.3数据中心二期容灾方案拓扑图
    3.4二期容灾方案简述
    第四章 网络升级改造
    4.1网络现状
    4.2网络优化拓扑
    4.3方案概述
    4.3.1 采用的技术
    4.3.2涉及的系统
    4.3.3 网络管理
    第五章 视频会议建设
    5.1视频会议的体系架构
    5.2视频会议拓扑图
    5.3视频会议系统配置
    第六章 机房建设
    6.1机房建设概述
    6.1.1某某机房的现状
    6.1.2机房的建设规格
    6.2机房建设具体方案
    6.2.1基础装饰部分
    6.2.2配电部分
    6.2.3 UPS部分
    6.2.4 防雷接地部分
    6.2.5精密空调部分
    6.2.6气体消防部分
    6.2.7 环境监控部分
    6.2.8 门禁部分
    第七章 用户方的其它需求
    7.1多媒体触摸液晶屏形象展示
    7.2信息中心岗位设置
    7.3技术培训
    7.4运维服务外包
    某集团信息化建设 项目方案建议书

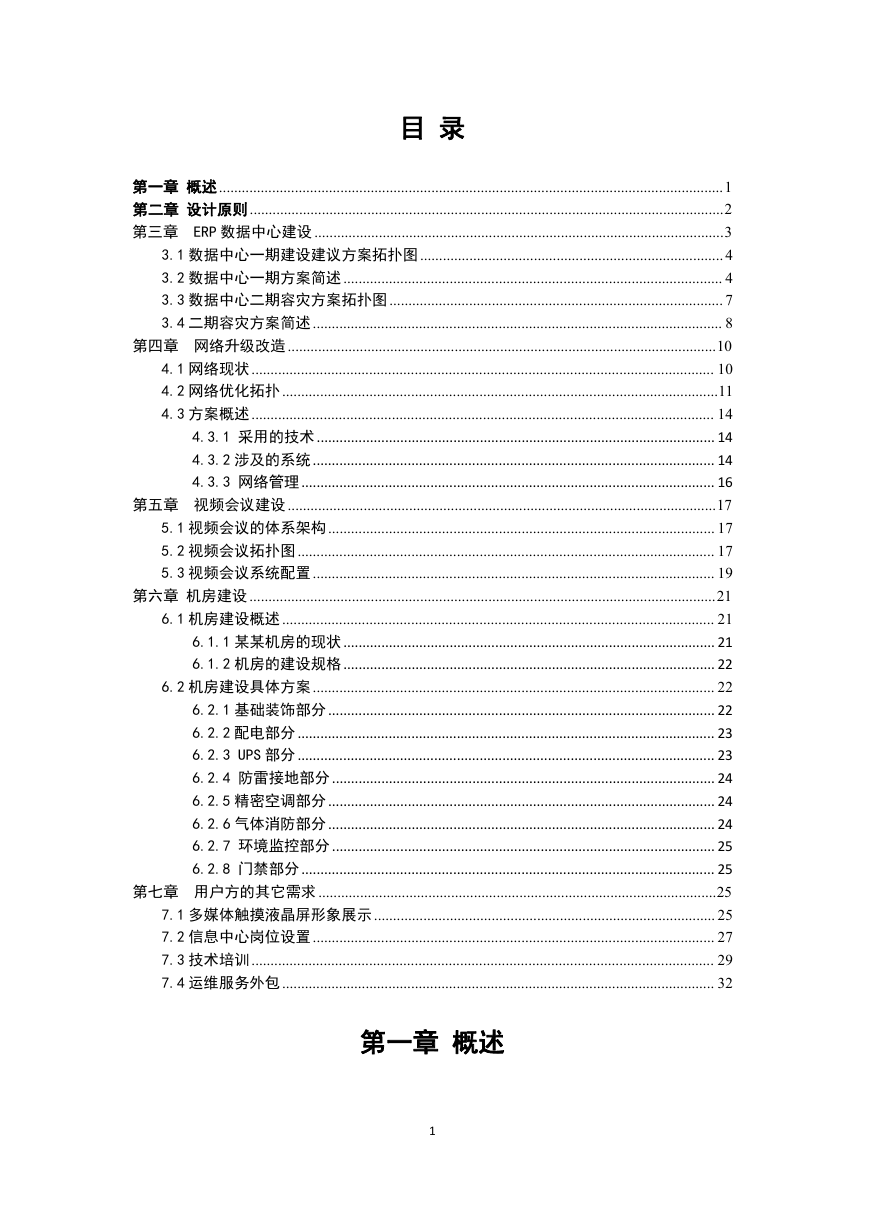

    目 录 第一章 概述.....................................................................................................................................1 第二章 设计原则.............................................................................................................................2 第三章 ERP 数据中心建设 ............................................................................................................3 3.1 数据中心一期建设建议方案拓扑图................................................................................4 3.2 数据中心一期方案简述.................................................................................................... 4 3.3 数据中心二期容灾方案拓扑图........................................................................................ 7 3.4 二期容灾方案简述............................................................................................................ 8 第四章 网络升级改造 .................................................................................................................10 4.1 网络现状.......................................................................................................................... 10 4.2 网络优化拓扑...................................................................................................................11 4.3 方案概述.......................................................................................................................... 14 4.3.1 采用的技术 ......................................................................................................... 14 4.3.2 涉及的系统.......................................................................................................... 14 4.3.3 网络管理 ............................................................................................................. 16 第五章 视频会议建设 .................................................................................................................17 5.1 视频会议的体系架构...................................................................................................... 17 5.2 视频会议拓扑图.............................................................................................................. 17 5.3 视频会议系统配置.......................................................................................................... 19 第六章 机房建设 ...........................................................................................................................21 6.1 机房建设概述.................................................................................................................. 21 6.1.1 某某机房的现状.................................................................................................. 21 6.1.2 机房的建设规格.................................................................................................. 22 6.2 机房建设具体方案.......................................................................................................... 22 6.2.1 基础装饰部分 ...................................................................................................... 22 6.2.2 配电部分 .............................................................................................................. 23 6.2.3 UPS 部分 .............................................................................................................. 23 6.2.4 防雷接地部分 ..................................................................................................... 24 6.2.5 精密空调部分 ...................................................................................................... 24 6.2.6 气体消防部分 ...................................................................................................... 24 6.2.7 环境监控部分 ..................................................................................................... 25 6.2.8 门禁部分 ............................................................................................................. 25 第七章 用户方的其它需求 .........................................................................................................25 7.1 多媒体触摸液晶屏形象展示.......................................................................................... 25 7.2 信息中心岗位设置.......................................................................................................... 27 7.3 技术培训.......................................................................................................................... 29 7.4 运维服务外包.................................................................................................................. 32 第一章 概述 1

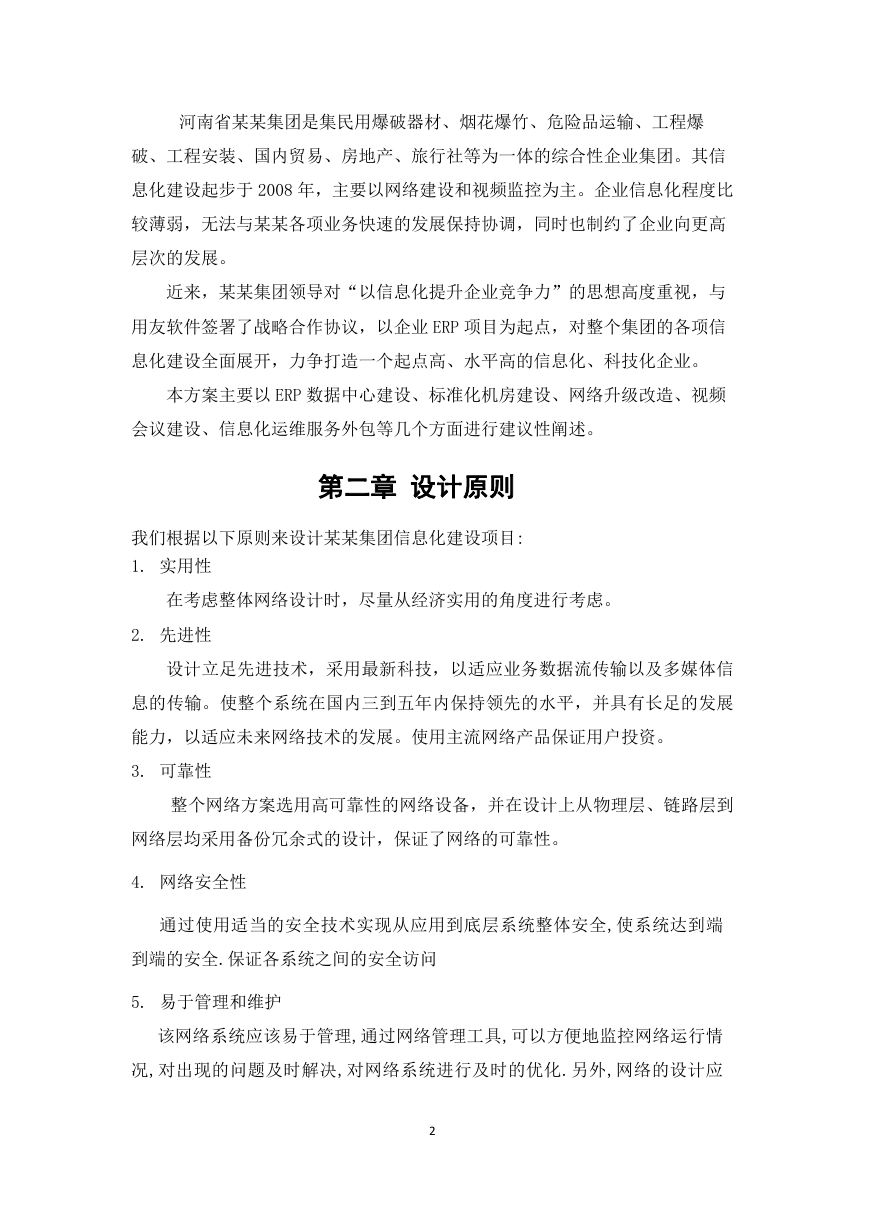

    河南省某某集团是集民用爆破器材、烟花爆竹、危险品运输、工程爆 破、工程安装、国内贸易、房地产、旅行社等为一体的综合性企业集团。其信 息化建设起步于 2008 年，主要以网络建设和视频监控为主。企业信息化程度比 较薄弱，无法与某某各项业务快速的发展保持协调，同时也制约了企业向更高 层次的发展。 近来，某某集团领导对“以信息化提升企业竞争力”的思想高度重视，与 用友软件签署了战略合作协议，以企业 ERP 项目为起点，对整个集团的各项信 息化建设全面展开，力争打造一个起点高、水平高的信息化、科技化企业。 本方案主要以 ERP 数据中心建设、标准化机房建设、网络升级改造、视频 会议建设、信息化运维服务外包等几个方面进行建议性阐述。 第二章 设计原则 我们根据以下原则来设计某某集团信息化建设项目: 1. 实用性 在考虑整体网络设计时，尽量从经济实用的角度进行考虑。 2. 先进性 设计立足先进技术，采用最新科技，以适应业务数据流传输以及多媒体信 息的传输。使整个系统在国内三到五年内保持领先的水平，并具有长足的发展 能力，以适应未来网络技术的发展。使用主流网络产品保证用户投资。 3. 可靠性 整个网络方案选用高可靠性的网络设备，并在设计上从物理层、链路层到 网络层均采用备份冗余式的设计，保证了网络的可靠性。 4. 网络安全性 通过使用适当的安全技术实现从应用到底层系统整体安全,使系统达到端 到端的安全.保证各系统之间的安全访问 5. 易于管理和维护 该网络系统应该易于管理,通过网络管理工具,可以方便地监控网络运行情 况,对出现的问题及时解决,对网络系统进行及时的优化.另外,网络的设计应 2
    采用简单易用的网络技术,降低运行维护的费用. 6. 支持多媒体 如今的网络应用越来越多的是语音,图像等多媒体应用,多媒体应用对服 务质量有很高的要求.如带宽,延迟,延迟的变化等等.需要利用 IP QoS,IP Multicast 等技术来保证多媒体服务. 7. 符合国际标准 网络设计应采用国际标准的技术和符合标准的设备,这样才便于对投资的 保护. 8. 可扩展性 网络设计不仅要满足当前的需求,还要为将来的扩展留有余地,保护用户 投资.当系统业务扩展时可方便实现系统扩展。 9. 高性能 为了适应业务迅速增长的需要,设计时应考虑网络带宽,性能不仅要适应现 在的需要,还要满足未来几年的数据量的要求，同时要满足系统功能的扩充. 10. 可管理性 系统可以控制台方式方便实现对系统各资源的监控。可实现资产管理及对 各种相应服务器、性能的监控。 第三章 ERP 数据中心建设 某某 ERP 系统目前是该公司信息化最核心的应用系统，支撑 ERP 系统的硬件 平台必须保证其运行的稳定性、高可用性和数据的安全性。根据 ERP 系统实施 的进程和业务数据的增加，我公司建议数据中心建设分两期进行。 一期建设主要搭建 ERP 系统硬件平台，同时最大限度地保证业务系统的不 间断运行。二期建设主要从数据安全进行考虑，对 ERP 业务系统数据库进行容 灾建设。 3
    3.1 数据中心一期建设建议方案拓扑图 图 1 3.2 数据中心一期方案简述 图 1 中，两台 IBM P710 小型机通过两台 SAN 交换机和共享存储 EMC VNX 5300 存储相连接，形成一个典型的 SAN 网络。图 1 拓扑图弱化了网络交换机的 展示。备份通过一台 IBM X3650 PC 服务器和昆腾磁带库连接，通过 NBU 实现自 动化多级别备份。 A：小型机及数据库部署方式 小型机配置： 4

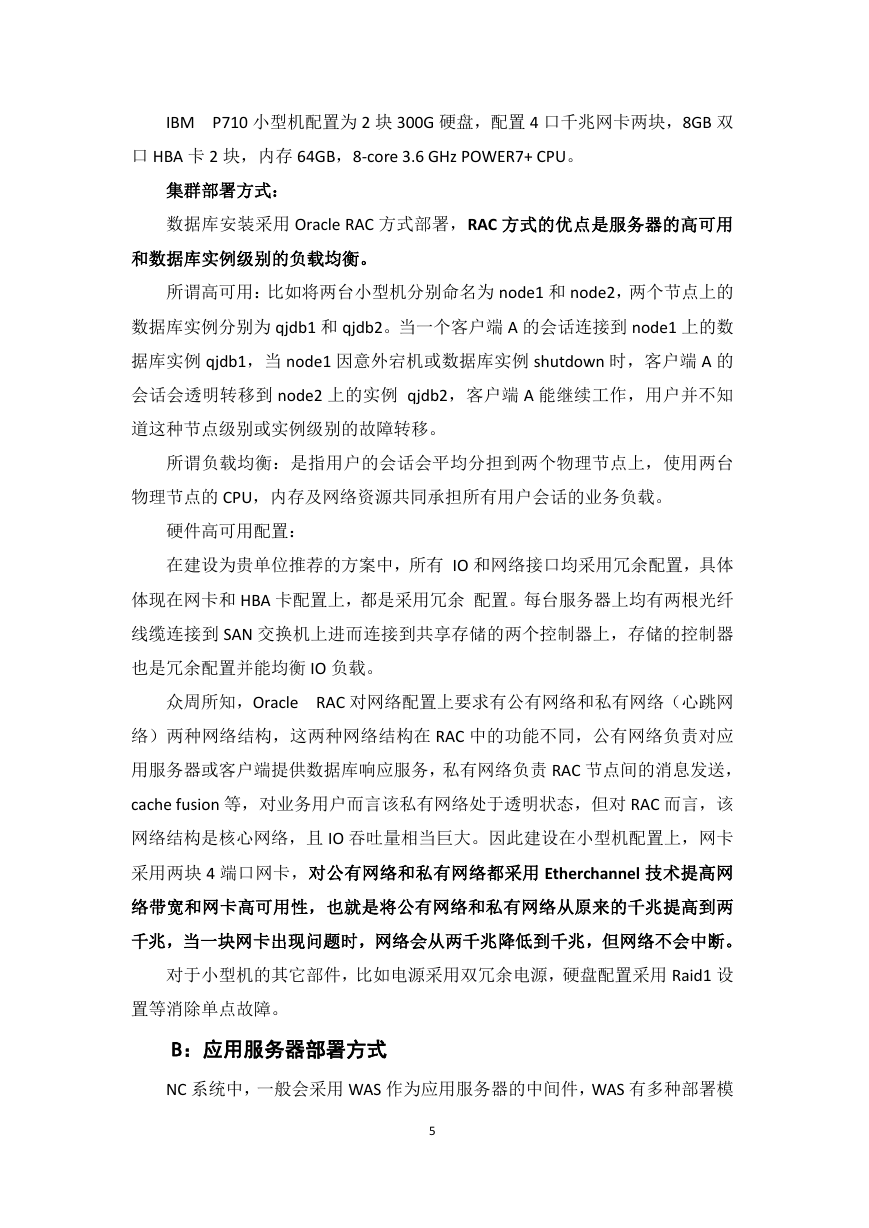

    IBM P710 小型机配置为 2 块 300G 硬盘，配置 4 口千兆网卡两块，8GB 双 口 HBA 卡 2 块，内存 64GB，8-core 3.6 GHz POWER7+ CPU。 集群部署方式： 数据库安装采用 Oracle RAC 方式部署，RAC 方式的优点是服务器的高可用 和数据库实例级别的负载均衡。 所谓高可用：比如将两台小型机分别命名为 node1 和 node2，两个节点上的 数据库实例分别为 qjdb1 和 qjdb2。当一个客户端 A 的会话连接到 node1 上的数 据库实例 qjdb1，当 node1 因意外宕机或数据库实例 shutdown 时，客户端 A 的 会话会透明转移到 node2 上的实例 qjdb2，客户端 A 能继续工作，用户并不知 道这种节点级别或实例级别的故障转移。 所谓负载均衡：是指用户的会话会平均分担到两个物理节点上，使用两台 物理节点的 CPU，内存及网络资源共同承担所有用户会话的业务负载。 硬件高可用配置： 在建设为贵单位推荐的方案中，所有 IO 和网络接口均采用冗余配置，具体 体现在网卡和 HBA 卡配置上，都是采用冗余 配置。每台服务器上均有两根光纤 线缆连接到 SAN 交换机上进而连接到共享存储的两个控制器上，存储的控制器 也是冗余配置并能均衡 IO 负载。 众周所知，Oracle RAC 对网络配置上要求有公有网络和私有网络（心跳网 络）两种网络结构，这两种网络结构在 RAC 中的功能不同，公有网络负责对应 用服务器或客户端提供数据库响应服务，私有网络负责 RAC 节点间的消息发送， cache fusion 等，对业务用户而言该私有网络处于透明状态，但对 RAC 而言，该 网络结构是核心网络，且 IO 吞吐量相当巨大。因此建设在小型机配置上，网卡 采用两块 4 端口网卡，对公有网络和私有网络都采用 Etherchannel 技术提高网 络带宽和网卡高可用性，也就是将公有网络和私有网络从原来的千兆提高到两 千兆，当一块网卡出现问题时，网络会从两千兆降低到千兆，但网络不会中断。 对于小型机的其它部件，比如电源采用双冗余电源，硬盘配置采用 Raid1 设 置等消除单点故障。 B：应用服务器部署方式 NC 系统中，一般会采用 WAS 作为应用服务器的中间件，WAS 有多种部署模 5
    式，单节点，集群等多种部署方式。 单节点部署往往会伴随内存溢出等多种错误导致的应用宕掉等情况发生， 集群方式中有两种集群模式，垂直集群和水平集群或者两者结合。垂直集群是 指在一台物理服务器上部署多个 WAS 服务节点，该方式能够提供服务会话吞吐 量，但存在物理服务器单点故障的缺陷。 水平集群是指在两个或多个物理服务器上部署一套 WAS 集群，其中一个物 理服务器作为主节点，其它服务器作为从节点。这能够部分解决物理服务器的 单点故障。但是如果主服务器出现故障或者主服务器的 WAS 出现故障，从节点 WAS 服务器也将不能启动。且在维护时从节点启动依赖于 主节点 WAS 服务， 启动非常缓慢，对于 ERP 业务而言，不建议使用这种部署方式。 建设建议采用硬件负载均衡设备，在两台应用服务器上部署 WAS 的垂直集 群以增加每台物理服务器的 WAS 业务会话吞吐量，同时两台服务器的 WAS 集群 各自独立，没有互相依赖关系，会话分发的工作由硬件负载均衡来调度。这样 每台服务器都可以允许意外宕机或计划性宕机，既实现了服务器的高可用，也 实现了业务负载均衡。另外为了增加负载均衡设备自身的高可用，采用两台负 载均衡设备主备模式部署以避免单点故障。 C：数据安全性 数据安全性主要体现在两个方面，一方面是数据的防泄密性，另一方面是 数据的完整性。防泄密性可以通过网络安全如 VPN 技术，防火墙访问控制列表 及数据库的审计功能等解决。而更重要的是数据的完整性，也就是数据不能丢 失或 数据错误。对于企业而言，数据才是最重要的资产，如何避免数据丢失是数据 安全的重中之重。 建设公司通过 oracle 数据库的归档配置，一套 NBU 备份软件和磁带库存储 备份数据来保证数据的安全性，备份采用 RMAN 备份方式，而不是传统的逻辑 导出方式，以便实现备份周期内的任意时间点恢复。 D：共享存储配置： 方案中共享存储采用 EMC VNX 5300 存储。业界反响和经验表明，对于中低 端存储，IBM 小型机和 EMC 存储较为稳定。配置 8 块 600G SAS 硬盘和 4 块 2T 6

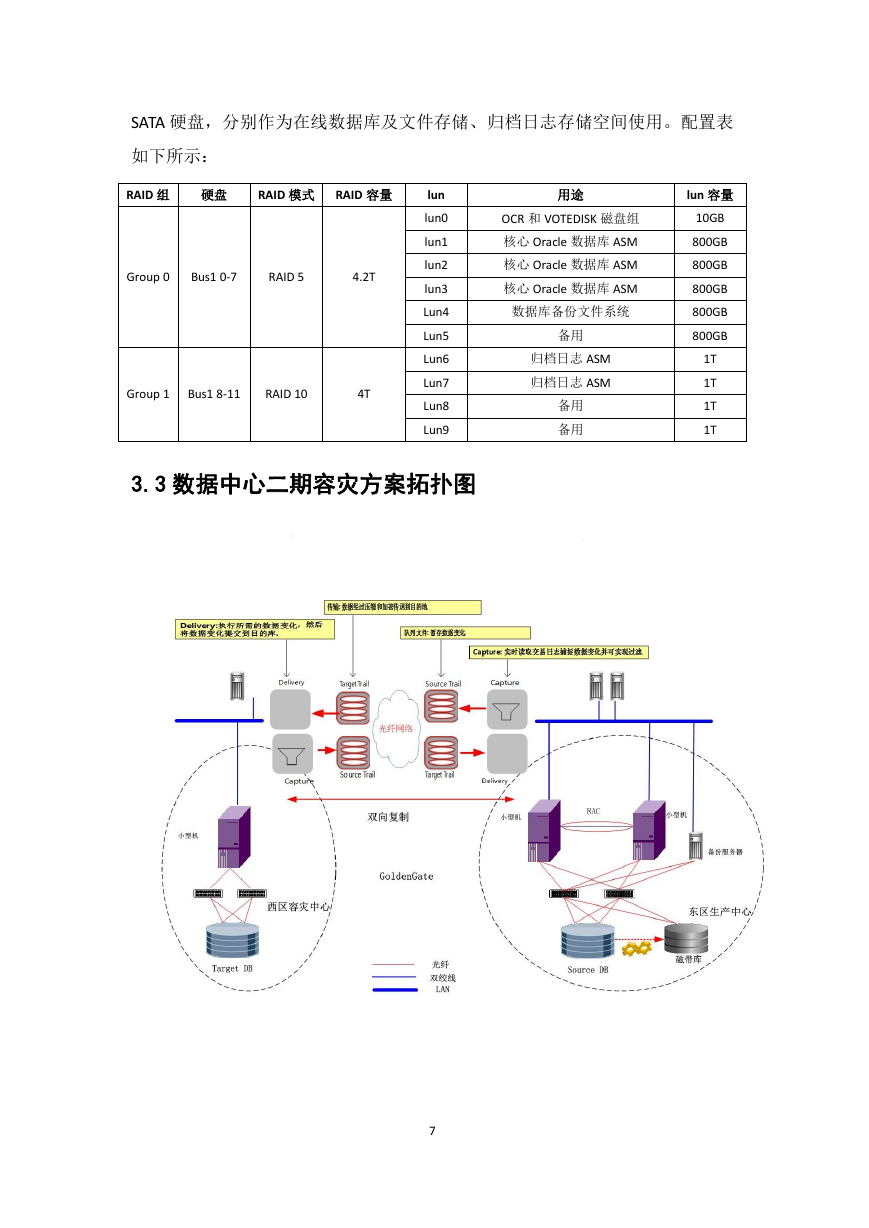

    SATA 硬盘，分别作为在线数据库及文件存储、归档日志存储空间使用。配置表 如下所示： RAID 组 硬盘 RAID 模式 RAID 容量 Group 0 Bus1 0-7 RAID 5 4.2T Group 1 Bus1 8-11 RAID 10 4T lun lun0 lun1 lun2 lun3 Lun4 Lun5 Lun6 Lun7 Lun8 Lun9 用途 OCR 和 VOTEDISK 磁盘组 核心 Oracle 数据库 ASM 核心 Oracle 数据库 ASM 核心 Oracle 数据库 ASM 数据库备份文件系统 备用 归档日志 ASM 归档日志 ASM 备用 备用 lun 容量 10GB 800GB 800GB 800GB 800GB 800GB 1T 1T 1T 1T 3.3 数据中心二期容灾方案拓扑图 7
