DC-GH5LBodyGK-DVQX1071_sch.book 1 ページ２０１８年６月２５日　月曜日　午前１１時１６分使用说明书数码相机 / 镜头套装 / 机身型号 DC-GH5L DC-GH5 请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。 “ 高级功能使用说明书（PDF 格式）” 中有更详细的使用说明。要想阅读，请从网站上下载。 (P121) GK DVQX1071ZB F0217HN1068

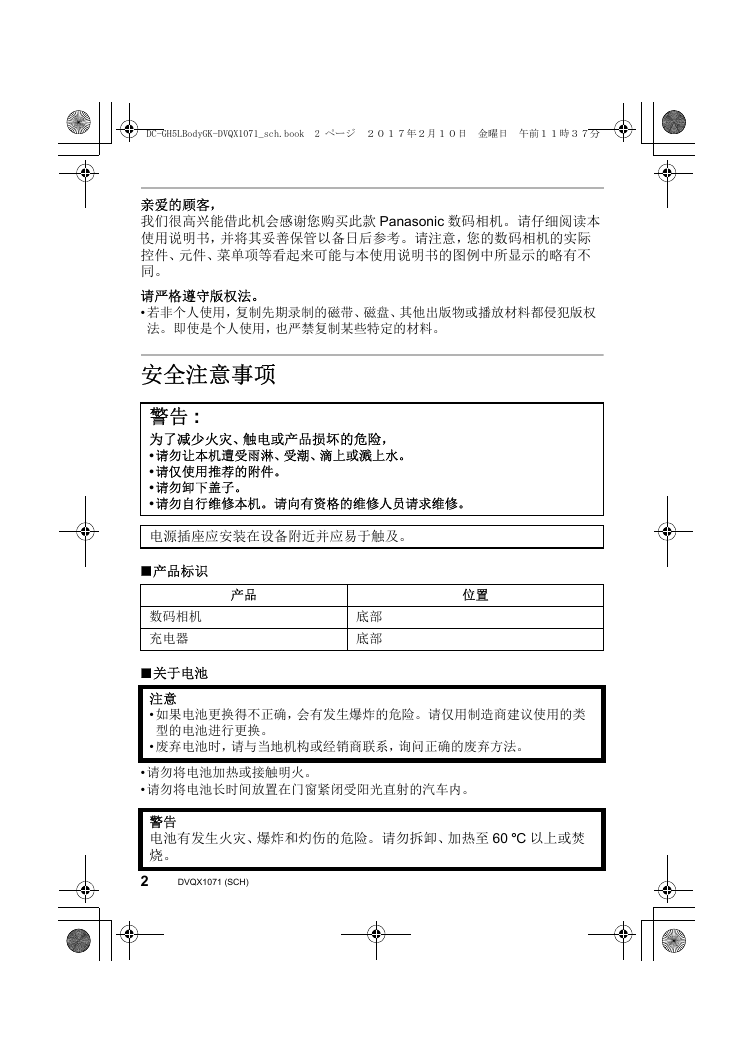

DC-GH5LBodyGK-DVQX1071_sch.book 2 ページ２０１７年２月１０日　金曜日　午前１１時３７分亲爱的顾客，我们很高兴能借此机会感谢您购买此款 Panasonic 数码相机。请仔细阅读本使用说明书，并将其妥善保管以备日后参考。请注意，您的数码相机的实际控件、元件、菜单项等看起来可能与本使用说明书的图例中所显示的略有不同。请严格遵守版权法。 • 若非个人使用，复制先期录制的磁带、磁盘、其他出版物或播放材料都侵犯版权法。即使是个人使用，也严禁复制某些特定的材料。安全注意事项警告 : 为了减少火灾、触电或产品损坏的危险， • 请勿让本机遭受雨淋、受潮、滴上或溅上水。 • 请仅使用推荐的附件。 • 请勿卸下盖子。 • 请勿自行维修本机。请向有资格的维修人员请求维修。电源插座应安装在设备附近并应易于触及。 ∫产品标识数码相机充电器 ∫关于电池产品位置底部底部注意 • 如果电池更换得不正确，会有发生爆炸的危险。请仅用制造商建议使用的类型的电池进行更换。 • 废弃电池时，请与当地机构或经销商联系，询问正确的废弃方法。 • 请勿将电池加热或接触明火。 • 请勿将电池长时间放置在门窗紧闭受阳光直射的汽车内。警告电池有发生火灾、爆炸和灼伤的危险。请勿拆卸、加热至 60 xC 以上或焚烧。 2 DVQX1071 (SCH)

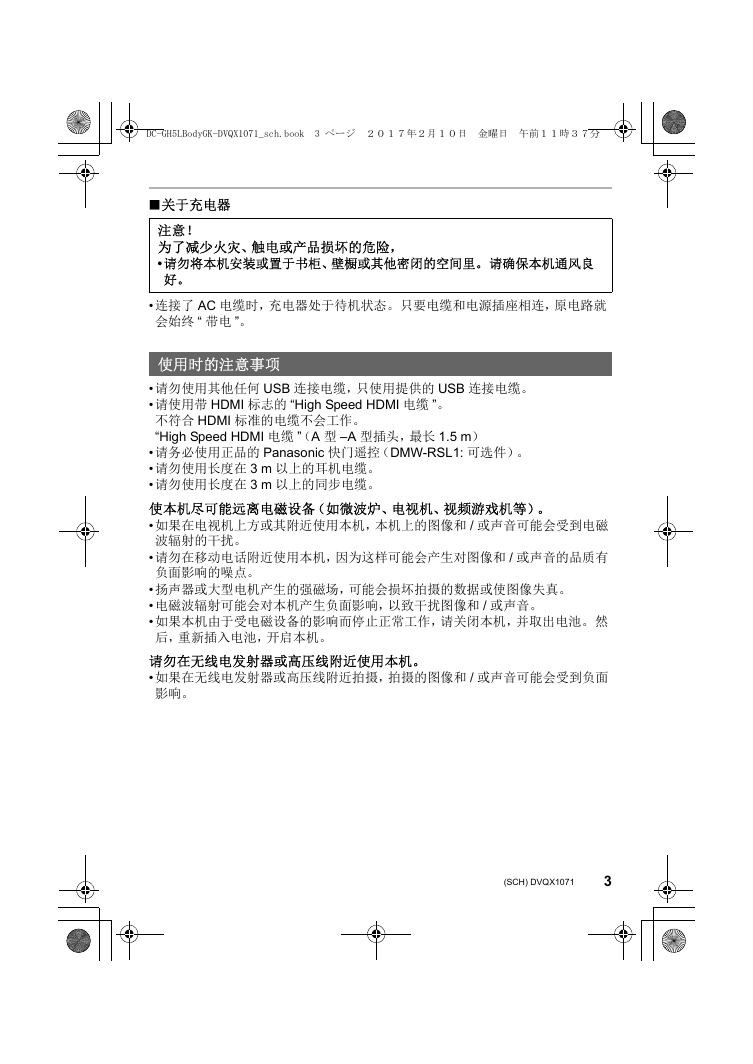

DC-GH5LBodyGK-DVQX1071_sch.book 3 ページ２０１７年２月１０日　金曜日　午前１１時３７分 ∫关于充电器注意！为了减少火灾、触电或产品损坏的危险， • 请勿将本机安装或置于书柜、壁橱或其他密闭的空间里。请确保本机通风良好。 • 连接了 AC 电缆时，充电器处于待机状态。只要电缆和电源插座相连，原电路就会始终 “ 带电 ”。使用时的注意事项 • 请勿使用其他任何 USB 连接电缆，只使用提供的 USB 连接电缆。 • 请使用带 HDMI 标志的 “High Speed HDMI 电缆 ”。不符合 HDMI 标准的电缆不会工作。 “High Speed HDMI 电缆 ”（A 型 –A 型插头，最长 1.5 m） • 请务必使用正品的 Panasonic 快门遥控（DMW-RSL1: 可选件）。 • 请勿使用长度在 3 m 以上的耳机电缆。 • 请勿使用长度在 3 m 以上的同步电缆。使本机尽可能远离电磁设备（如微波炉、电视机、视频游戏机等）。 • 如果在电视机上方或其附近使用本机，本机上的图像和 / 或声音可能会受到电磁波辐射的干扰。 • 请勿在移动电话附近使用本机，因为这样可能会产生对图像和 / 或声音的品质有负面影响的噪点。 • 扬声器或大型电机产生的强磁场，可能会损坏拍摄的数据或使图像失真。 • 电磁波辐射可能会对本机产生负面影响，以致干扰图像和 / 或声音。 • 如果本机由于受电磁设备的影响而停止正常工作，请关闭本机，并取出电池。然后，重新插入电池，开启本机。请勿在无线电发射器或高压线附近使用本机。 • 如果在无线电发射器或高压线附近拍摄，拍摄的图像和 / 或声音可能会受到负面影响。 (SCH) DVQX1071 3

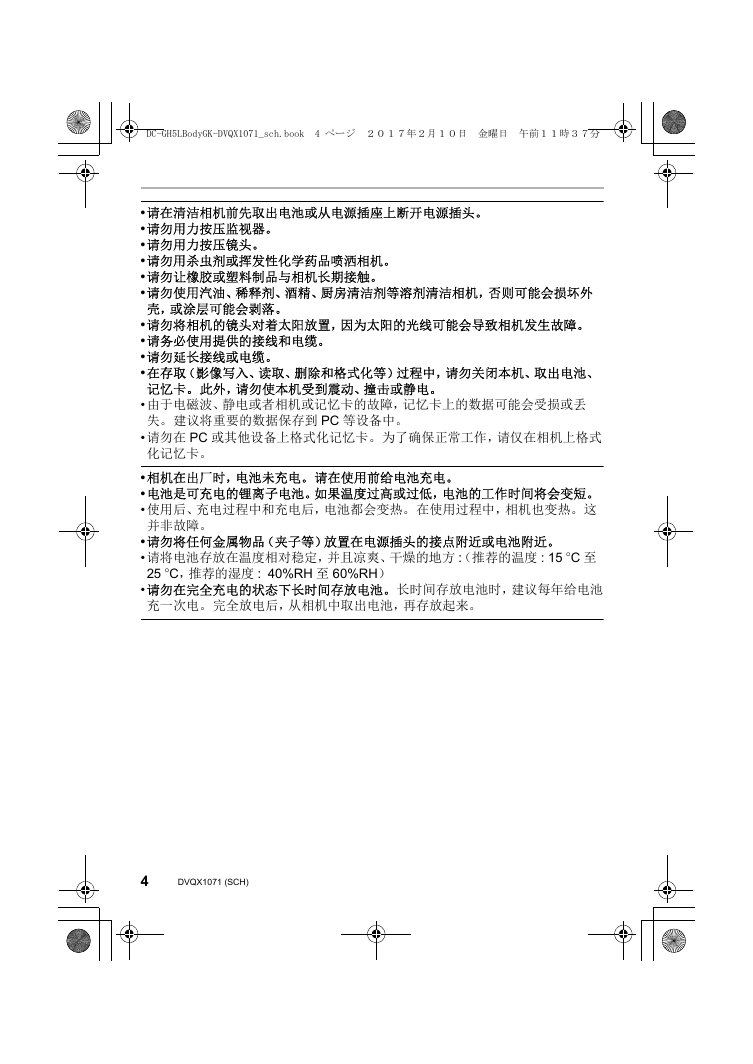

DC-GH5LBodyGK-DVQX1071_sch.book 4 ページ２０１７年２月１０日　金曜日　午前１１時３７分 • 请在清洁相机前先取出电池或从电源插座上断开电源插头。 • 请勿用力按压监视器。 • 请勿用力按压镜头。 • 请勿用杀虫剂或挥发性化学药品喷洒相机。 • 请勿让橡胶或塑料制品与相机长期接触。 • 请勿使用汽油、稀释剂、酒精、厨房清洁剂等溶剂清洁相机，否则可能会损坏外壳，或涂层可能会剥落。 • 请勿将相机的镜头对着太阳放置，因为太阳的光线可能会导致相机发生故障。 • 请务必使用提供的接线和电缆。 • 请勿延长接线或电缆。 • 在存取（影像写入、读取、删除和格式化等）过程中，请勿关闭本机、取出电池、记忆卡。此外，请勿使本机受到震动、撞击或静电。 • 由于电磁波、静电或者相机或记忆卡的故障，记忆卡上的数据可能会受损或丢失。建议将重要的数据保存到 PC 等设备中。 • 请勿在 PC 或其他设备上格式化记忆卡。为了确保正常工作，请仅在相机上格式化记忆卡。 • 相机在出厂时，电池未充电。请在使用前给电池充电。 • 电池是可充电的锂离子电池。如果温度过高或过低，电池的工作时间将会变短。 • 使用后、充电过程中和充电后，电池都会变热。在使用过程中，相机也变热。这并非故障。 • 请勿将任何金属物品（夹子等）放置在电源插头的接点附近或电池附近。 • 请将电池存放在温度相对稳定，并且凉爽、干燥的地方 :（推荐的温度 : 15 oC 至 25 oC，推荐的湿度 : 40%RH 至 60%RH） • 请勿在完全充电的状态下长时间存放电池。长时间存放电池时，建议每年给电池充一次电。完全放电后，从相机中取出电池，再存放起来。 4 DVQX1071 (SCH)

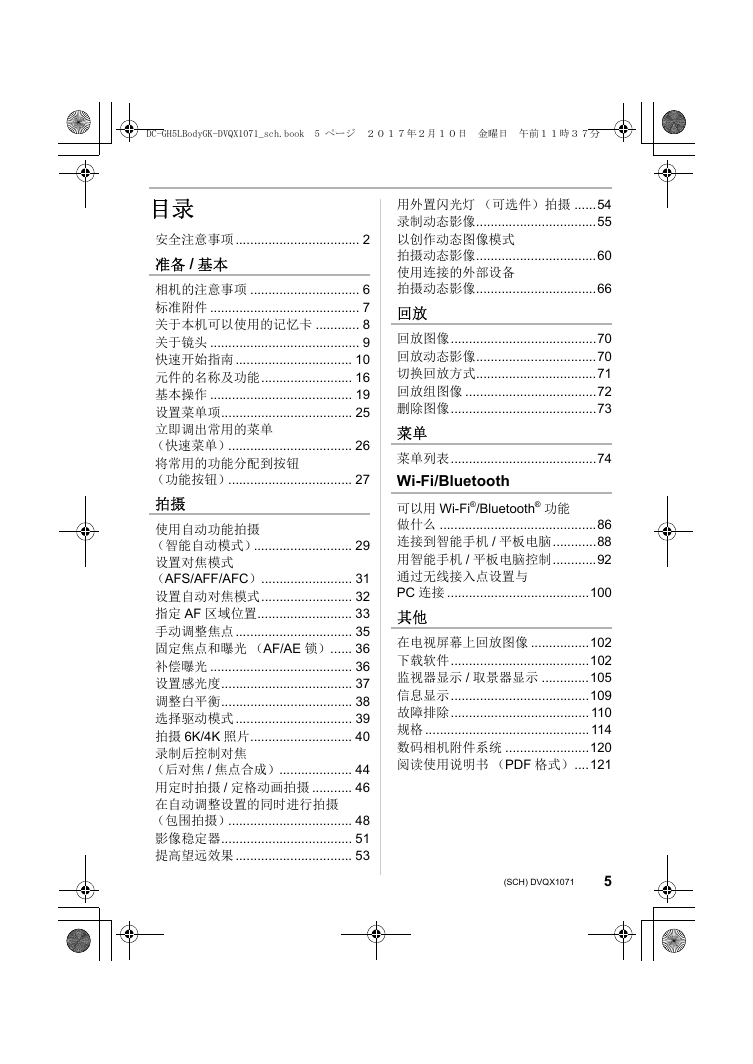

DC-GH5LBodyGK-DVQX1071_sch.book 5 ページ２０１７年２月１０日　金曜日　午前１１時３７分目录安全注意事项.................................. 2 准备 / 基本相机的注意事项 .............................. 6 标准附件 ......................................... 7 关于本机可以使用的记忆卡 ............ 8 关于镜头 ......................................... 9 快速开始指南................................ 10 元件的名称及功能......................... 16 基本操作 ....................................... 19 设置菜单项.................................... 25 立即调出常用的菜单（快速菜单）.................................. 26 将常用的功能分配到按钮（功能按钮）.................................. 27 拍摄使用自动功能拍摄（智能自动模式）........................... 29 设置对焦模式（AFS/AFF/AFC）......................... 31 设置自动对焦模式......................... 32 指定 AF 区域位置.......................... 33 手动调整焦点................................ 35 固定焦点和曝光（AF/AE 锁）...... 36 补偿曝光 ....................................... 36 设置感光度.................................... 37 调整白平衡.................................... 38 选择驱动模式................................ 39 拍摄 6K/4K 照片............................ 40 录制后控制对焦（后对焦 / 焦点合成）.................... 44 用定时拍摄 / 定格动画拍摄 ........... 46 在自动调整设置的同时进行拍摄（包围拍摄）.................................. 48 影像稳定器.................................... 51 提高望远效果................................ 53 用外置闪光灯（可选件）拍摄 ......54 录制动态影像.................................55 以创作动态图像模式拍摄动态影像.................................60 使用连接的外部设备拍摄动态影像.................................66 回放回放图像........................................70 回放动态影像.................................70 切换回放方式.................................71 回放组图像 ....................................72 删除图像........................................73 菜单菜单列表........................................74 Wi-Fi/Bluetooth 可以用 Wi-Fi®/Bluetooth® 功能做什么 ...........................................86 连接到智能手机 / 平板电脑............88 用智能手机 / 平板电脑控制............92 通过无线接入点设置与 PC 连接 .......................................100 其他在电视屏幕上回放图像 ................102 下载软件......................................102 监视器显示 / 取景器显示 .............105 信息显示......................................109 故障排除......................................110 规格 .............................................114 数码相机附件系统 .......................120 阅读使用说明书（PDF 格式）....121 (SCH) DVQX1071 5

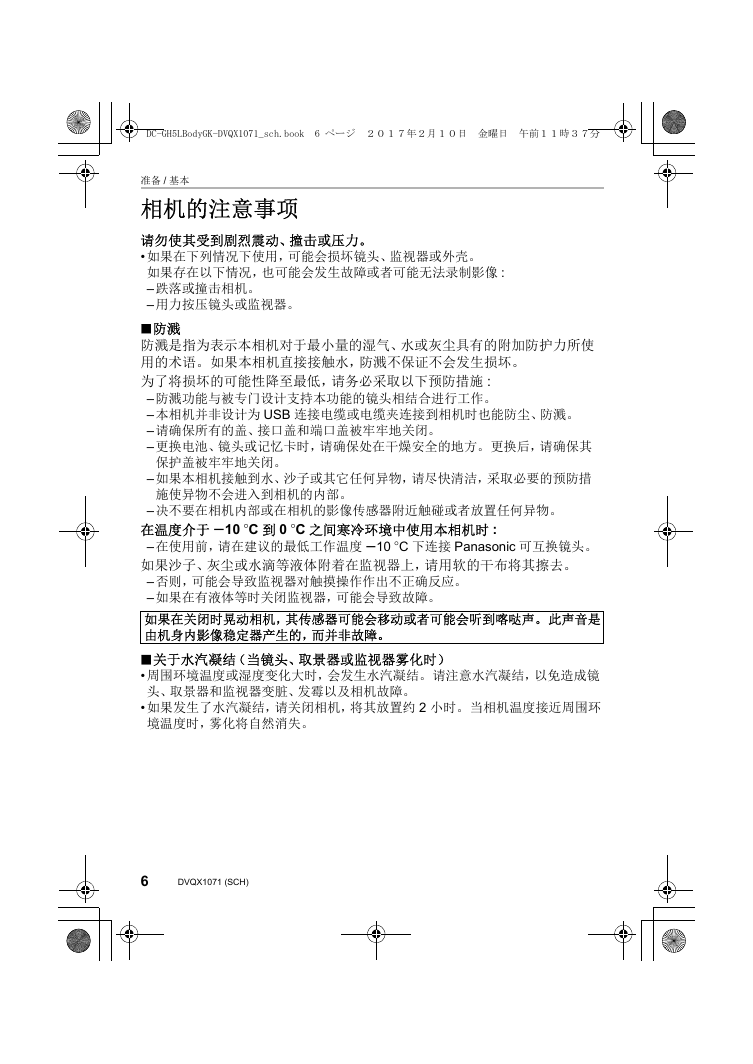

DC-GH5LBodyGK-DVQX1071_sch.book 6 ページ２０１７年２月１０日　金曜日　午前１１時３７分准备 / 基本相机的注意事项请勿使其受到剧烈震动、撞击或压力。 • 如果在下列情况下使用，可能会损坏镜头、监视器或外壳。如果存在以下情况，也可能会发生故障或者可能无法录制影像 : – 跌落或撞击相机。 – 用力按压镜头或监视器。 ∫防溅防溅是指为表示本相机对于最小量的湿气、水或灰尘具有的附加防护力所使用的术语。如果本相机直接接触水，防溅不保证不会发生损坏。为了将损坏的可能性降至最低，请务必采取以下预防措施 : – 防溅功能与被专门设计支持本功能的镜头相结合进行工作。 – 本相机并非设计为 USB 连接电缆或电缆夹连接到相机时也能防尘、防溅。 – 请确保所有的盖、接口盖和端口盖被牢牢地关闭。 – 更换电池、镜头或记忆卡时，请确保处在干燥安全的地方。更换后，请确保其保护盖被牢牢地关闭。 – 如果本相机接触到水、沙子或其它任何异物，请尽快清洁，采取必要的预防措施使异物不会进入到相机的内部。 – 决不要在相机内部或在相机的影像传感器附近触碰或者放置任何异物。在温度介于 s10 oC 到 0 oC 之间寒冷环境中使用本相机时 : – 在使用前，请在建议的最低工作温度 s10 oC 下连接 Panasonic 可互换镜头。如果沙子、灰尘或水滴等液体附着在监视器上，请用软的干布将其擦去。 – 否则，可能会导致监视器对触摸操作作出不正确反应。 – 如果在有液体等时关闭监视器，可能会导致故障。如果在关闭时晃动相机，其传感器可能会移动或者可能会听到喀哒声。此声音是由机身内影像稳定器产生的，而并非故障。 ∫关于水汽凝结（当镜头、取景器或监视器雾化时） • 周围环境温度或湿度变化大时，会发生水汽凝结。请注意水汽凝结，以免造成镜头、取景器和监视器变脏、发霉以及相机故障。 • 如果发生了水汽凝结，请关闭相机，将其放置约 2 小时。当相机温度接近周围环境温度时，雾化将自然消失。 6 DVQX1071 (SCH)

DC-GH5LBodyGK-DVQX1071_sch.book 7 ページ２０１７年２月１０日　金曜日　午前１１時３７分准备 / 基本标准附件在使用相机之前，请确认包装内是否提供了所有附件。产品号码截至 2017 年 2 月为准。数码相机机身（在本使用说明书中称为相机机身。） 1 可互换镜头 ¢1,2 2 镜头遮光罩 3 镜头盖 ¢3 4 镜头后盖 ¢3 5 机身盖 ¢4 6 7 电池组（在本文中，称为电池组或电池）请在使用前给电池充电。电池充电器（在本文中，称为电池充电器或充电器） DC-GH5L 1 2 5 H-ES12060 SYF0083 3 4 1ZE4Z260Z 9 VFC4605 13 VKF4971 6 K1HY24YY0021 10 DMW-BLF19GK 7 8 AC 电缆 9 USB 连接线 10 电缆夹 (P66) 11 肩带 12 热靴盖 ¢4 (P54) 13 眼罩 ¢4 14 闪光同步接口盖 ¢4 15 电池手柄连接器盖 ¢4 ¢1 在本使用说明书中被称为镜头。 ¢2 DC-GH5L 中同捆的可互换镜头（H-ES12060）防尘防溅。 ¢3 购买时安在可互换镜头上。 ¢4 购买时安在相机机身上。 DMW-BTC10G 8 K2CA2YY00130 VYF3522 4YE1A561Z 14 VKF5108 15 SKF0145K 1PP1A561Z 11 DVPW1003Z 12 • 在本文中，SD 记忆卡、SDHC 记忆卡和 SDXC 记忆卡统称为记忆卡。 • 记忆卡为可选件。 • 本使用说明书是以可互换镜头（H-ES12060）为例来进行说明的。 • 如果不慎丢失了提供的附件，请向经销商或离您最近的服务中心咨询。（可以单独购买附件。） (SCH) DVQX1071 7

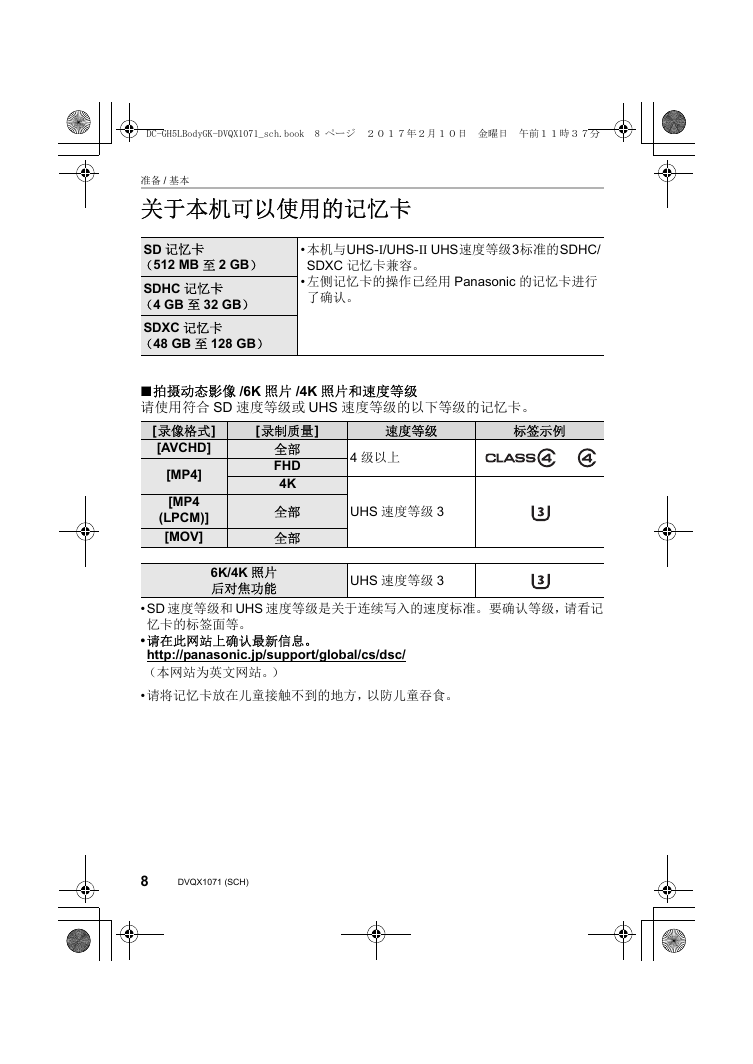

DC-GH5LBodyGK-DVQX1071_sch.book 8 ページ２０１７年２月１０日　金曜日　午前１１時３７分准备 / 基本关于本机可以使用的记忆卡 SD 记忆卡（512 MB 至 2 GB） SDHC 记忆卡（4 GB 至 32 GB） SDXC 记忆卡（48 GB 至 128 GB） • 本机与UHS-I/UHS-II UHS速度等级3标准的SDHC/ SDXC 记忆卡兼容。 • 左侧记忆卡的操作已经用 Panasonic 的记忆卡进行了确认。 ∫拍摄动态影像 /6K 照片 /4K 照片和速度等级请使用符合 SD 速度等级或 UHS 速度等级的以下等级的记忆卡。 [录像格式] [AVCHD] [MP4] [MP4 (LPCM)] [MOV] [录制质量] 速度等级标签示例全部 FHD 4K 全部全部 4 级以上 UHS 速度等级 3 6K/4K 照片后对焦功能 UHS 速度等级 3 •SD 速度等级和 UHS 速度等级是关于连续写入的速度标准。要确认等级，请看记忆卡的标签面等。 • 请在此网站上确认最新信息。 http://panasonic.jp/support/global/cs/dsc/ （本网站为英文网站。） • 请将记忆卡放在儿童接触不到的地方，以防儿童吞食。 8 DVQX1071 (SCH)
