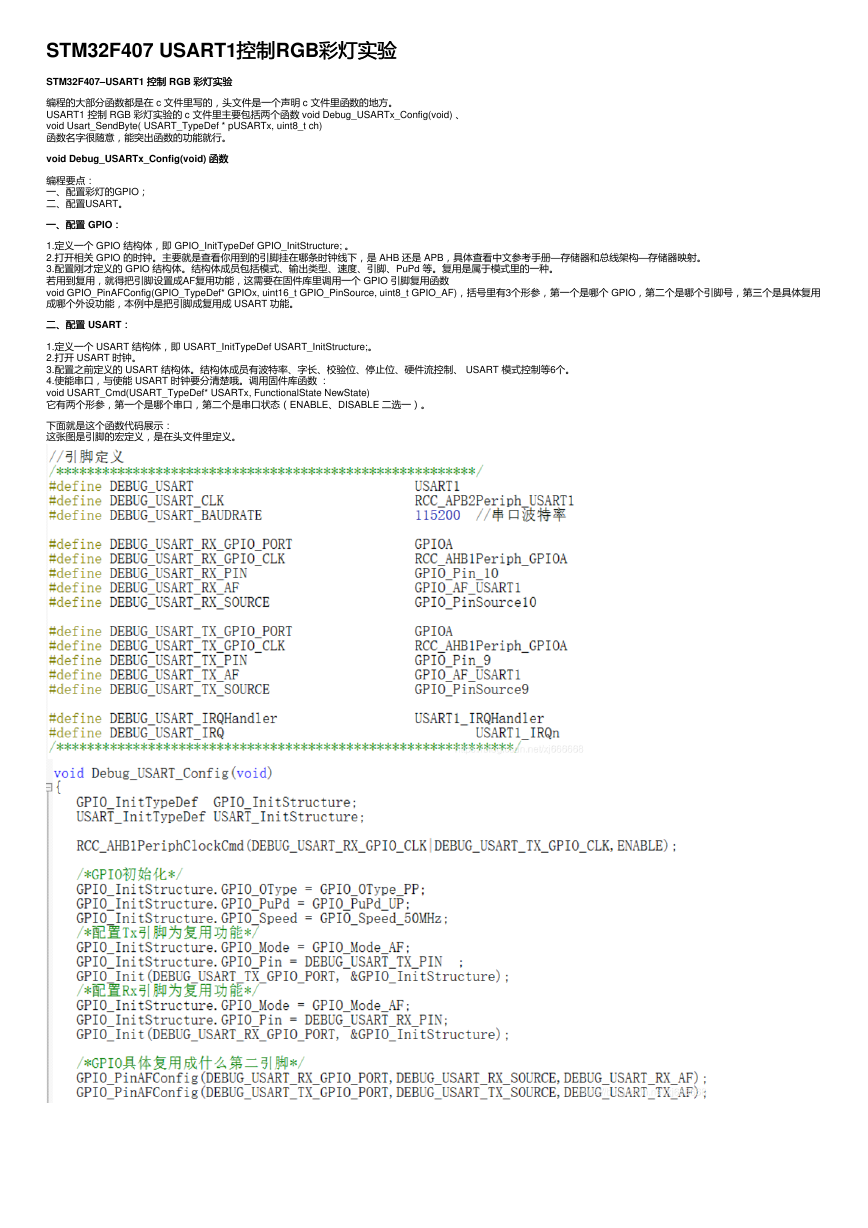

STM32F407 USART1控制控制RGB彩灯实验 彩灯实验 STM32F407–USART1 控制控制 RGB 彩灯实验 彩灯实验 编程的大部分函数都是在 c 文件里写的，头文件是一个声明 c 文件里函数的地方。 USART1 控制 RGB 彩灯实验的 c 文件里主要包括两个函数 void Debug_USARTx_Config(void) 、 void Usart_SendByte( USART_TypeDef * pUSARTx, uint8_t ch) 函数名字很随意，能突出函数的功能就行。 void Debug_USARTx_Config(void) 函数函数 编程要点： 一、配置彩灯的GPIO； 二、配置USART。 一、配置 GPIO：： 一、配置 1.定义一个 GPIO 结构体，即 GPIO_InitTypeDef GPIO_InitStructure; 。 2.打开相关 GPIO 的时钟。主要就是查看你用到的引脚挂在哪条时钟线下，是 AHB 还是 APB，具体查看中文参考手册—存储器和总线架构—存储器映射。 3.配置刚才定义的 GPIO 结构体。结构体成员包括模式、输出类型、速度、引脚、PuPd 等。复用是属于模式里的一种。 若用到复用，就得把引脚设置成AF复用功能，这需要在固件库里调用一个 GPIO 引脚复用函数 void GPIO_PinAFConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_PinSource, uint8_t GPIO_AF)，括号里有3个形参，第一个是哪个 GPIO，第二个是哪个引脚号，第三个是具体复用 成哪个外设功能，本例中是把引脚成复用成 USART 功能。 二、配置 USART：： 二、配置 1.定义一个 USART 结构体，即 USART_InitTypeDef USART_InitStructure;。 2.打开 USART 时钟。 3.配置之前定义的 USART 结构体。结构体成员有波特率、字长、校验位、停止位、硬件流控制、 USART 模式控制等6个。 4.使能串口，与使能 USART 时钟要分清楚哦。调用固件库函数 ： void USART_Cmd(USART_TypeDef* USARTx, FunctionalState NewState) 它有两个形参，第一个是哪个串口，第二个是串口状态（ENABLE、DISABLE 二选一）。 下面就是这个函数代码展示： 这张图是引脚的宏定义，是在头文件里定义。 

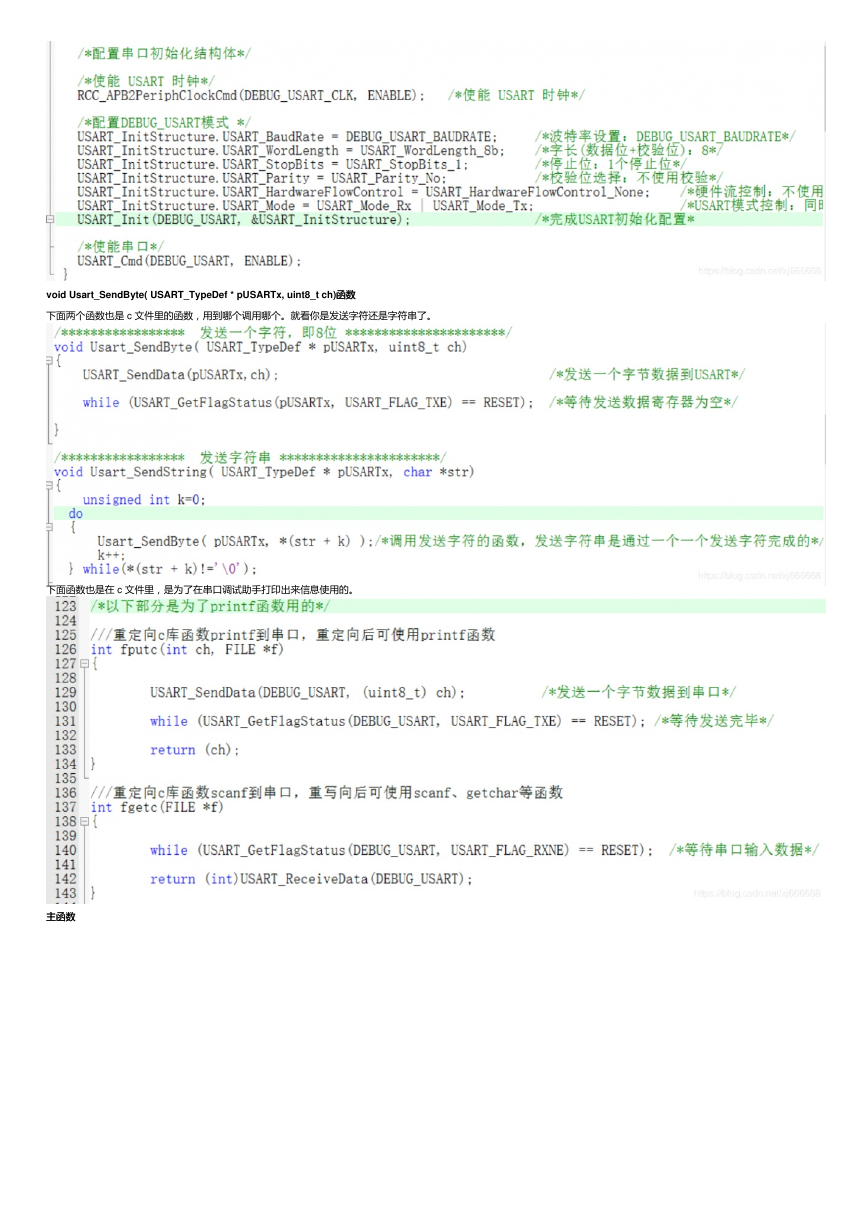

void Usart_SendByte( USART_TypeDef * pUSARTx, uint8_t ch)函数函数 下面两个函数也是 c 文件里的函数，用到哪个调用哪个。就看你是发送字符还是字符串了。 下面函数也是在 c 文件里，是为了在串口调试助手打印出来信息使用的。 主函数主函数 

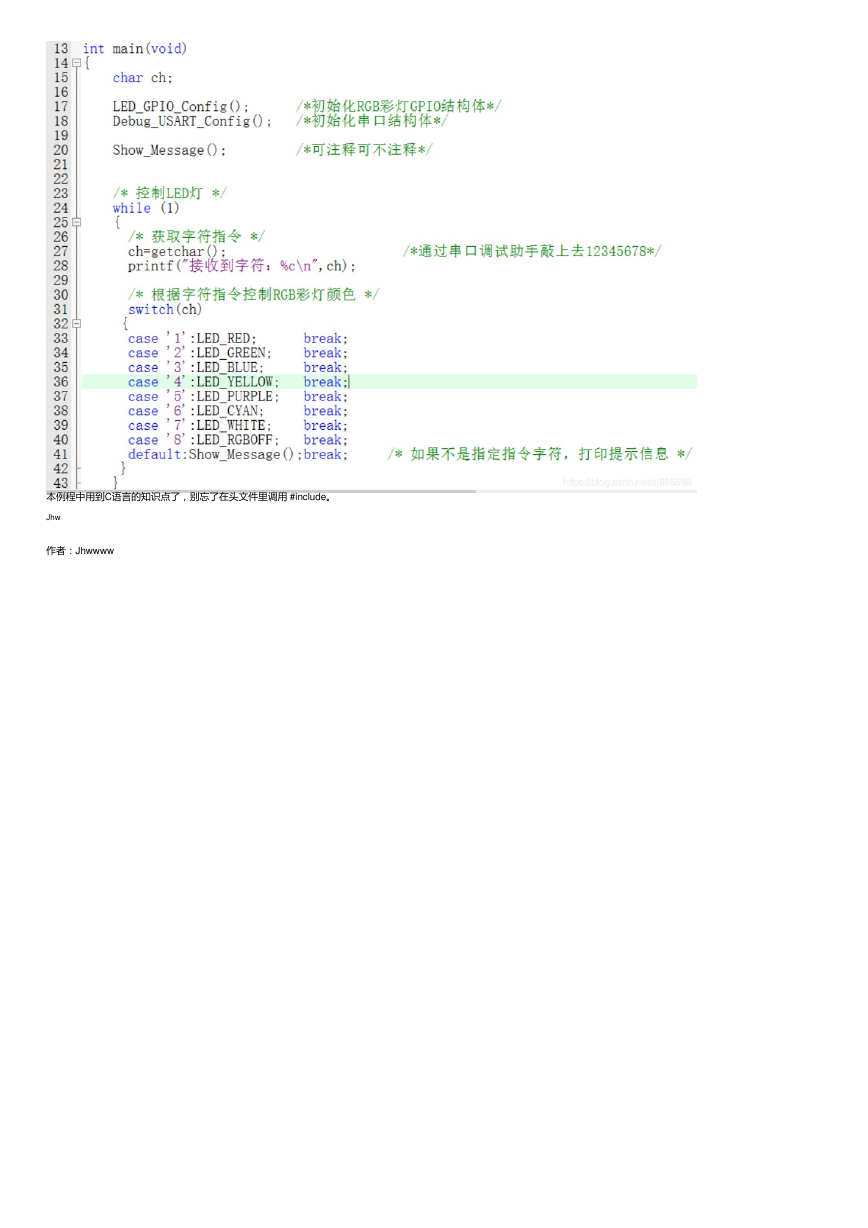

本例程中用到C语言的知识点了，别忘了在头文件里调用 #include。 Jhw 作者：Jhwwww
