2010年注册给排水工程师专业案例考试真题下午卷 1. 给水系统见附图，图中节点流量为最高日最高时流量。最高日逐时用水量见下表；泵站 供水量：10～18时段为2400m3/h，其余时段均为1800m3/h。则最高时管段4～5的水流方向和 计算流量为下列哪一项？ 时段 每小时用水量 (m3/h) 0-5 1000 5-10 2200 10-12 12-16 16-19 3400 2200 3000 19-12 2200 12-24 1000 （A）节点5流向节点4，150m3/h （C）节点4流向节点5，850m3/h（D）节点4流向节点5，250m3/h （B）节点5流向节点4，750m3/h 2. 某城镇现有水厂规模48000m3/d，厂内清水池和管网内高位水池有效调节容积均为5000m3。近 期规划确定需新增供水量48000m3/d，拟新建一座水厂，扩建后最高日各小时用水量见下表。 新建水厂内清水池的最小有效调节容积应为多少？ 时段 每小时用水（m3/h） （A）4800m3 2000 （B）6000m3 0-5 5-10 10-12 12-16 16-19 19-21 21-24 6800 4400 （C）8000m3 4400 （D）11000m3 6000 4400 2000 3. 某城镇原有管井30口，单井出水量1800m3/d，现发现新水源地单井出水量可达2500m3/d。 当所需供水量为7.4万m3/d时，在新水源地至少应增设多少口管井？ （A）8口 （B）9口 （C）11口 （D）12口 4. 直流式布置的旋转格网，通过流量为1.5m3/s，网眼尺寸10mm×10mm ，网丝直径1mm， 格网水下部分深度1.5米，格网弯曲半径0.7m，当过网流速为0.8m/s，阻塞系数、框架面积减 少系数均取0.75，水流过网收缩系数取0.8时，旋转格网的宽度为下列何项值？ （A）0.9m （B）1.4m （C）1.7m （D）2.3m 5. 处理水量为3万m3/d的机械搅拌澄清池，清水区上升流速1.0mm/s。从导流室进入分离区 的上升水体中取样分析得知，悬浮物含量为30mg/L，含有不同沉速颗粒占所有颗粒的比例 见下表： 颗粒沉速ui(mm/s) 0.1 0.2 0.4 0.6 1.00 1.20 1.3 0 5 沉速ui的颗粒占所有颗粒的重量比(%) 为了提高澄清池去除悬浮物颗粒的效率，在分离区加设斜板，斜板水平投影有效面积为 521m2。按理论计算，加设斜板后出水中悬浮物含量为多少mg/L？ （A）3.7mg/L （B）6.5mg/L （C）8.4mg/L （D）10.5mg/L 22 25 0 5 5 23 0 7 7 13 

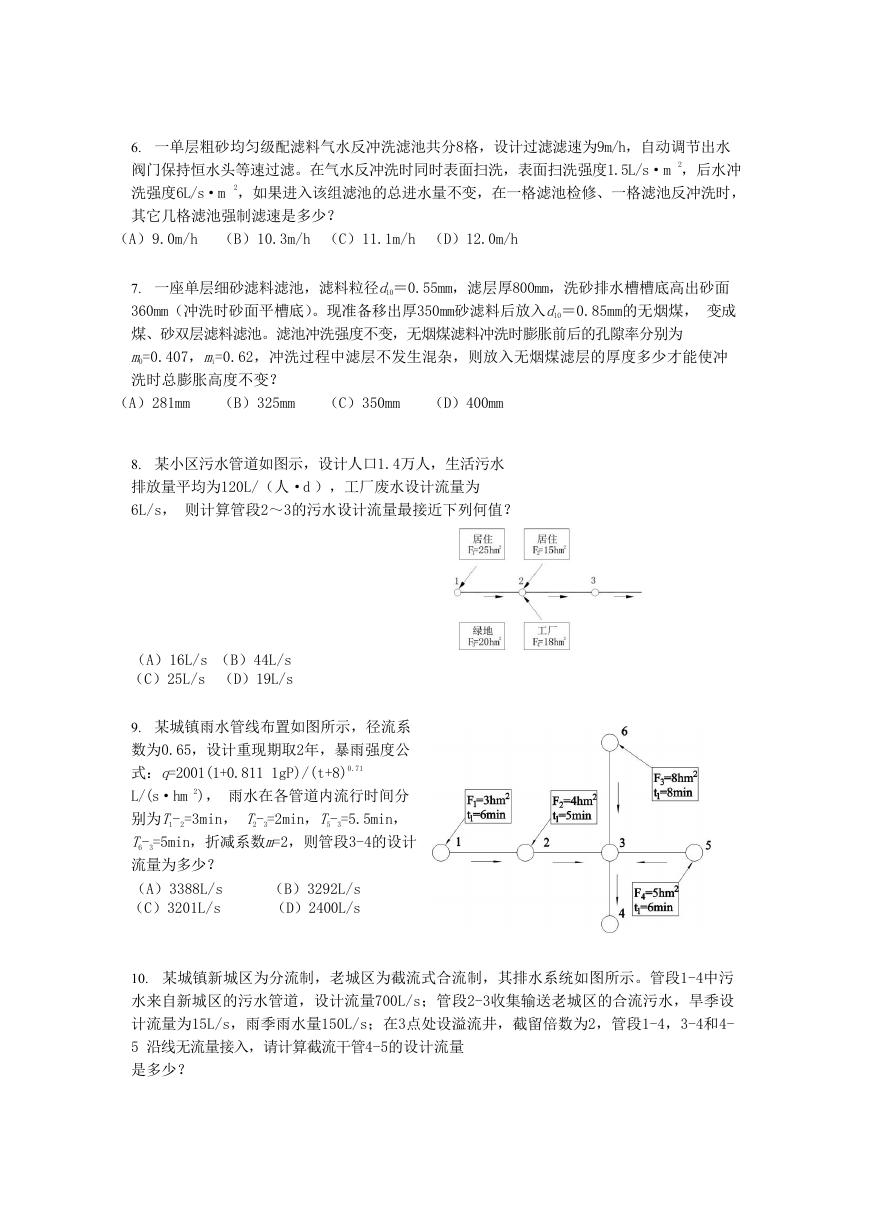

6. 一单层粗砂均匀级配滤料气水反冲洗滤池共分8格，设计过滤滤速为9m/h，自动调节出水 阀门保持恒水头等速过滤。在气水反冲洗时同时表面扫洗，表面扫洗强度1.5L/s·m 2，后水冲 洗强度6L/s·m 2，如果进入该组滤池的总进水量不变，在一格滤池检修、一格滤池反冲洗时， 其它几格滤池强制滤速是多少？ （A）9.0m/h （B）10.3m/h （C）11.1m/h （D）12.0m/h 7. 一座单层细砂滤料滤池，滤料粒径d10＝0.55mm，滤层厚800mm，洗砂排水槽槽底高出砂面 360mm（冲洗时砂面平槽底）。现准备移出厚350mm砂滤料后放入d10＝0.85mm的无烟煤， 变成 煤、砂双层滤料滤池。滤池冲洗强度不变，无烟煤滤料冲洗时膨胀前后的孔隙率分别为 m0=0.407，mi=0.62，冲洗过程中滤层不发生混杂，则放入无烟煤滤层的厚度多少才能使冲 洗时总膨胀高度不变？ （A）281mm （B）325mm （C）350mm （D）400mm 8. 某小区污水管道如图示，设计人口1.4万人，生活污水 排放量平均为120L/（人·d ），工厂废水设计流量为 6L/s， 则计算管段2～3的污水设计流量最接近下列何值？ （A）16L/s （B）44L/s （C）25L/s （D）19L/s 9. 某城镇雨水管线布置如图所示，径流系 数为0.65，设计重现期取2年，暴雨强度公 式：q=2001(1+0.811 1gP)/(t+8)0.71 L/(s·hm 2)， 雨水在各管道内流行时间分 别为T1-2=3min， T2-3=2min，T5-3=5.5min， T6-3=5min，折减系数m=2，则管段3-4的设计 流量为多少？ （A）3388L/s （C）3201L/s （B）3292L/s （D）2400L/s 10. 某城镇新城区为分流制，老城区为截流式合流制，其排水系统如图所示。管段1-4中污 水来自新城区的污水管道，设计流量700L/s；管段2-3收集输送老城区的合流污水，旱季设 计流量为15L/s，雨季雨水量150L/s；在3点处设溢流井，截留倍数为2，管段1-4，3-4和4- 5 沿线无流量接入，请计算截流干管4-5的设计流量 是多少？ 

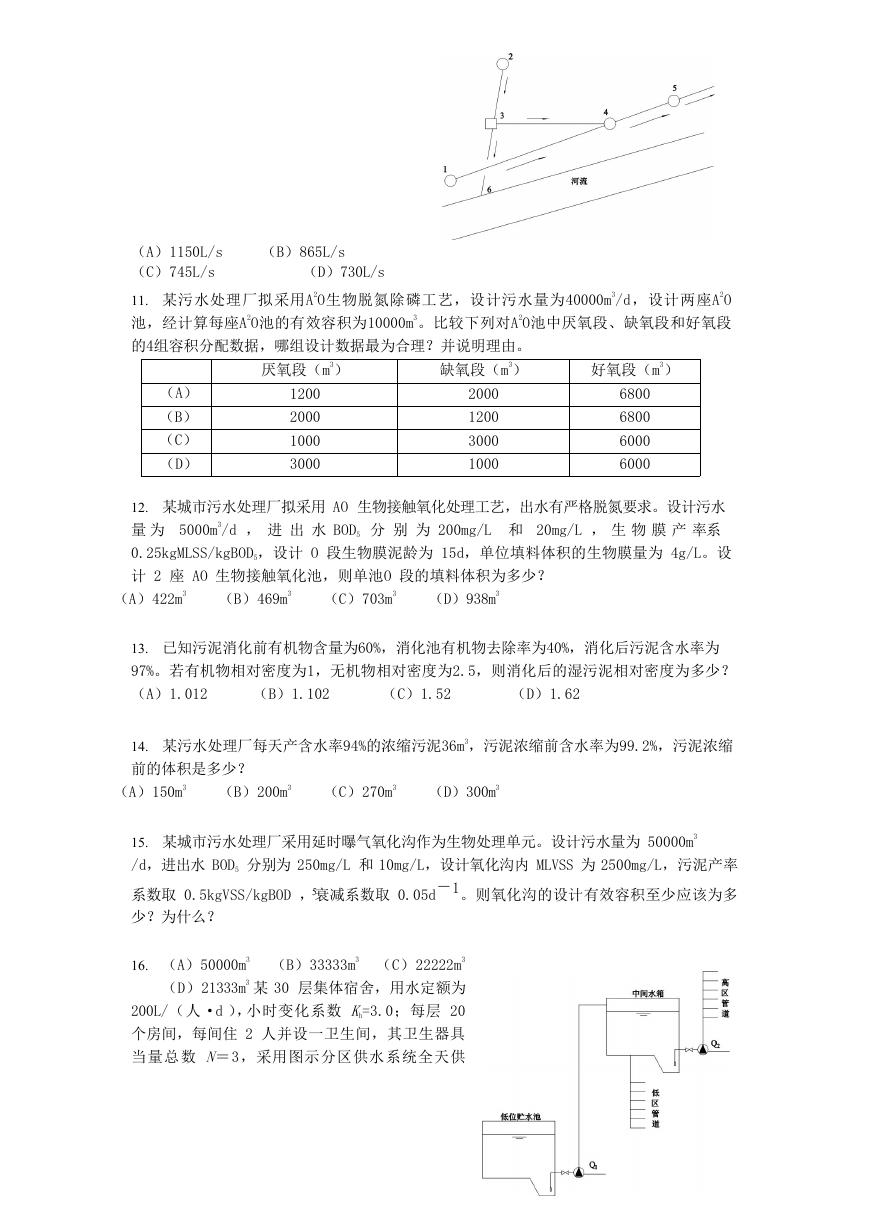

（A）1150L/s （C）745L/s （B）865L/s （D）730L/s 11. 某污水处理厂拟采用A2O生物脱氮除磷工艺，设计污水量为40000m3/d，设计两座A2O 池，经计算每座A2O池的有效容积为10000m3。比较下列对A2O池中厌氧段、缺氧段和好氧段 的4组容积分配数据，哪组设计数据最为合理？并说明理由。 缺氧段（m3） 好氧段（m3） 厌氧段（m3） （A） （B） （C） （D） 1200 2000 1000 3000 2000 1200 3000 1000 6800 6800 6000 6000 12. 某城市污水处理厂拟采用 AO 生物接触氧化处理工艺，出水有严格脱氮要求。设计污水 量 为 5000m3/d ， 进 出 水 BOD5 分 别 为 200mg/L 和 20mg/L ， 生 物 膜 产 率系 0.25kgMLSS/kgBOD5，设计 O 段生物膜泥龄为 15d，单位填料体积的生物膜量为 4g/L。设 计 2 座 AO 生物接触氧化池，则单池O 段的填料体积为多少？ （A）422m3 （B）469m3 （C）703m3 （D）938m3 13. 已知污泥消化前有机物含量为60%，消化池有机物去除率为40%，消化后污泥含水率为 97%。若有机物相对密度为1，无机物相对密度为2.5，则消化后的湿污泥相对密度为多少？ （A）1.012 （B）1.102 （C）1.52 （D）1.62 14. 某污水处理厂每天产含水率94%的浓缩污泥36m3，污泥浓缩前含水率为99.2%，污泥浓缩 前的体积是多少？ （A）150m3 （B）200m3 （C）270m3 （D）300m3 15. 某城市污水处理厂采用延时曝气氧化沟作为生物处理单元。设计污水量为 50000m3 /d，进出水 BOD5 分别为 250mg/L 和 10mg/L，设计氧化沟内 MLVSS 为 2500mg/L，污泥产率 －1。则氧化沟的设计有效容积至少应该为多 5 系数取 0.5kgVSS/kgBOD ，衰减系数取 0.05d 少？为什么？ 16. （A）50000m3 （B）33333m3 （C）22222m3 （D）21333m3 某 30 层集体宿舍，用水定额为 200L/（人 ·d ），小时变化系数 Kh=3.0；每层 20 个房间，每间住 2 人并设一卫生间，其卫生器具 当量总数 N＝3，采用图示分区供水系统全天供 

水，每区服务 15 个楼层，低区采用恒速泵、高区 采用变频水泵供水，则水泵流量 Q1、Q2 应为下列哪 项？ （A）Q1=8.33L/s，Q2=4.17L/s （B）Q1=21.21L/s，Q2=15.00L/s （C）Q1=8.33L/s，Q2=15.00L/s （D）Q1=4.17L/s，Q2=12.00L/s 17. 某医院住院部共有 576 个床位，全日制供水，用水定额为 400L/（床·d ），小时变化系数 Kh=2.5，卫生器具给水当量总数 N=625。其给水系统由市政管网直接供水，则安装在引入管 上总水表（水表流量参数见下表）的口径应为何项？并说明原因。 公称口径 DN （mm） 32 40 50 80 水表流量参数（m3/h） 过载流 常用流 分界流 最小流 量 19.2 24.0 36.0 72.0 量 9.6 12.0 18.0 36.0 量 4.2 8.3 12.0 16.0 量 0.2 0.2 0.4 1.1 （A）DN32 （B）DN40 （C）DN50 （D）DN80 18. 一幢 12 层宾馆，层高 3.3m，两客房卫生间背靠背对称布置并共用排水立管，每个卫生 间设浴盆、洗脸盆、冲落式坐便器各一只。排水系统污、废水分流，共用一根通气立管，采用 柔性接口机制铸铁排水管。则污水立管的最小管径应为何项？ （A）DN50mm （B）DN75mm （C）DNl00mm （D）DN125mm 19. 图示为哈尔滨市（最冷月平均气温低于－13℃）某幢 20 层、层高 3.3m 的办公楼排水 系统。试问该系统汇合通气管各管段的合理管径为下列哪项？ 汇合通气管各管段管径（D）mm （A） （B） ab 100 100 bc 125 125 cd 175 150 de ab 200 （C） 100 175 （D） 75 bc 125 100 cd 150 125 de 150 150 20. 某建筑由常压热水锅炉直接供应 70℃生活热水，锅炉排污时一次排放的废水重量为 

800kg、可以蒸发 50kg 的水蒸气，允许排放水温为 40℃。若废水蒸发安全系数取 0.8，冷热 水混合不均匀系数取 1.5，则锅炉的排污降温池需要存放冷却水的容积应为下列何项？（冷 却水温度 10℃、热水密度 978kg/m3）。 （A）0.61m3 （B）0.82m3 （C）1.17m3 （D）1.23m3 21. 某建筑设集中热水供水系统，加热设备出口热水温度为 65℃，冷水温度为 10℃。该系 统需供 50℃洗衣用水 2.5m3/d，40℃洗浴用水 6m3/d，则加热设备每天供应热水量为以下项？ （A）5.1m3/d （D）14. 4m3/d （B）7.0m3/d （C）8.5m3/d 22. 某宾馆共有床位 300 个，设有供客房用水的全日制集中热水供应系统，其加热设备的出 口热水温度为 65℃。则该系统最小设计小时耗热量为以下何项？（冷水温度为 10℃，热水 密度以 0.98kg/L 计） （A）85485W （B）639425W （C）527525W （D）479569W 23. 某5000座位的体育馆，设有需要同时开启的室内外消火栓给水系统、自动喷水灭火系统、固 定消防炮灭火系统。室外消防用水由室外管网供给。自动喷水系统用水量为30L/s。固 定炮 系统用水量为40L/s，火灾延续时间为2h。若室内消防用水储存在消防水池中，则消防 水池 的最小容积应为下列何项？ （A）468m3 （B）504m3 （C）540m3 （D）450m3 24. 图示为采用K=80的标准型喷头自动喷水灭火系统，最不利喷头的工作压力为0.1MPa， 管道的水力计算参数见下表。管道局部阻力按沿程阻力的30%计算。则图中d点处所需的压 力应为哪一项？ （A）0.256Mpa （B）0.273Mpa （C）0.286Mpa （D）0.312Mpa 管 段 a-b b-c c-d 长度 （m） 2.0 3..0 20.0 管径 （mm） 25 40 50 i （m/m） 0.5 0.2 0.2 25. 某档案馆设有两个防护区，其净容积分别为1200m3和1600m3，采用七氟丙烷气体灭火组 合分配系统，若防护区最低环境温度为10℃，海拔高度修正系数为1。则该系统防护区灭火 剂设计用量应为下列何项？ （A）1346.8kg （B）2356.9kg （C）746.3kg （D）1306.0kg
