制作天地 HANDS ON PROJECTS 编者按 ：此设计出于一位本科学生之手，完成得不错。用 18SB20 测温，三位 LED 数码管动态显示，三 个按键，硬件简洁。程序设计在高于设定值 3 个字时开风扇，低于 3 个字时开加热电阻避免频繁开关。C 语 言编程，思路清楚。本刊收到许多学校学生的论文作品，由于内容及格式问题不能刊用，欢迎广大学生参与 投稿，此文可以作为参照。 作 者 作 者 陈 勇 黄锦煌 单片机恒温箱的温控系统制作 本设计的主要原理是，单片机实时地将温度传 感器所采集的温度值与所设定的恒温值进行比较和 二、元器件选择 处理，从而监控并保持样品容器箱的温度值。本文 本设计的 MCU 采用 STC89C52 单片机 ；考虑 给出了该系统的方案设计、硬件电路、软件设计、 到节省器件使用的需要，温度传感器则采用单总线 故障排除以及系统调试等内容。 制的数字温度传感器 DS18B20，无需接 A/D 转换器， 系统的主要性能指标有 ：（1）恒定温度值设定 范围 ：20 ~50 C，最小区分度 ： 1 C ；（2）数码管 采样值可直接送单片机处理，简易方便 ；系统采用 普通单刀继电器 HK4100F 作为控制开关 ；两个水 显示实际温度值，显示范围 ：0~99 C ；最小区分度 ： 泥电阻（10W,10Ω）串联作为加热器件，低压（最 0.1 C ；（3）温度控制误差 ：≤ ±1 C ；（4）显示精 高 24V）供电，安全可靠 ；以 5V 直流供电小型风 度 ：温度控制的绝对误差≤ ±3 C。鉴于风扇冷却， 扇达到降温或使容器受热均匀的目的 ；采用普通的 环境温度高于 20 C，恒温下限相应上移。 按键开关，实现恒温温度的可调设置功能 ；三位一 体的数码管实时显示当前容器的温度值，简易低廉， 一、系统方案设计 实现了人机交互界面之目标。 本系统是基于经典 C51 系列单片机的应用开 发，集环境温度的信号采集、数据的处理及温度的 三、硬件电路设计 保持控制等等为一体的数字控制系统。同时，该系 依据系统方案，概述主要模块接口电路 ； 统设计有友好的人机交互界面以及简易的设置按键。 1、电源模块。12~24V 交流输入，输入的交流 系统由如下功能模块组成 ：MCU 模块，显示 电压为水泥电阻的发出热量提供电能 ；输入交流电 模块，电源模块，按键设置模块，温度采集模块， 压经整流滤波，接入稳压芯片 7805 转变为 5V 直流 冷却模块以及加热模块。系统方案框图如图 1 所示。 电压（VCC）以供给 MCU 及其外设系统使用。 显示模块 按键设置 模块 冷却模块 电源模块 温度采集 模块 加热模块 MCU 图1 系统方案框 2、显示模块。共阳数码管，段选接 MCU I/O 口的 P1 组管脚。以 9012 三极管作为数码管位选开 关，位选分别由 P2^5、P2^6、 P2^7 等管脚控制，三 位数码管显示当前温度（采样温度）值，其中有一 个为小数位。其余两个分别为十位和各位。 3、加热模块。主要根据设定恒温值与采样温 度值的比较结果进行工作，即，采样温度值大于设 定值时，继电器闭合并接通水泥电阻加热，否则断开。 43 

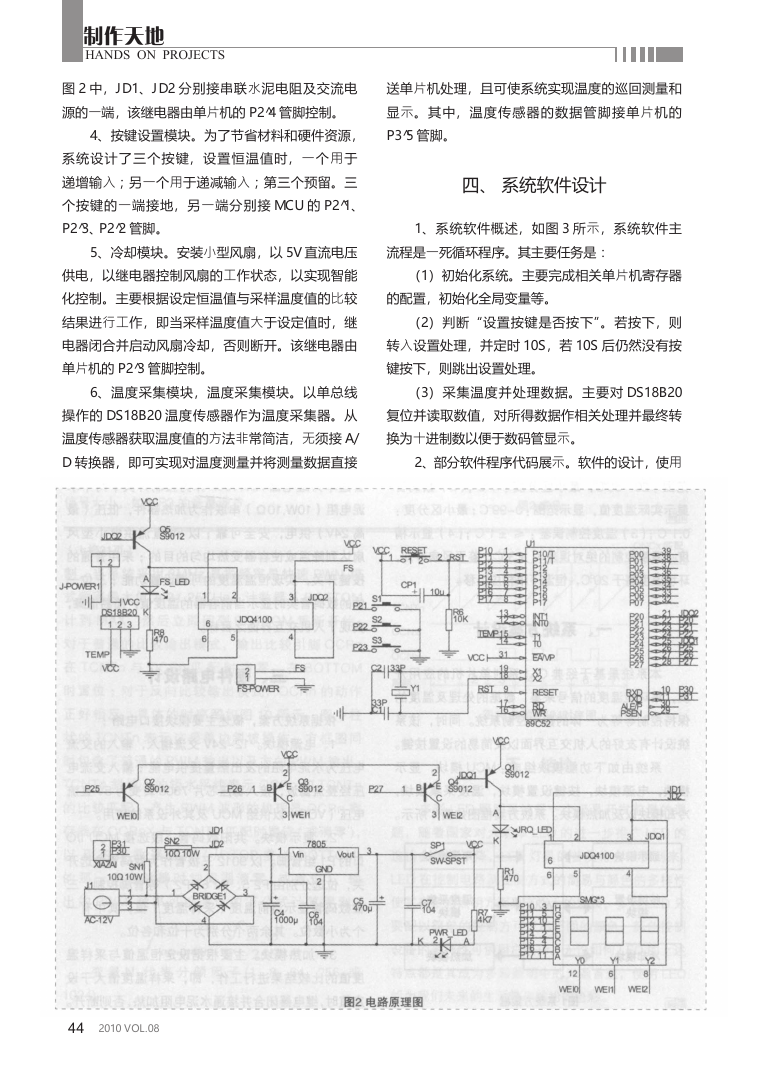

制作天地 HANDS ON PROJECTS 图 2 中，JD1、JD2 分别接串联水泥电阻及交流电 送单片机处理，且可使系统实现温度的巡回测量和 源的一端，该继电器由单片机的 P2^4 管脚控制。 显示。其中，温度传感器的数据管脚接单片机的 4、按键设置模块。为了节省材料和硬件资源， P3^5 管脚。 系统设计了三个按键，设置恒温值时，一个用于 递增输入 ；另一个用于递减输入 ；第三个预留。三 个按键的一端接地，另一端分别接 MCU 的 P2^1、 四、 系统软件设计 P2^3、 P2^2 管脚。 1、系统软件概述，如图 3 所示，系统软件主 5、冷却模块。安装小型风扇，以 5V 直流电压 流程是一死循环程序。其主要任务是 ： 供电，以继电器控制风扇的工作状态，以实现智能 （1）初始化系统。主要完成相关单片机寄存器 化控制。主要根据设定恒温值与采样温度值的比较 的配置，初始化全局变量等。 结果进行工作，即当采样温度值大于设定值时，继 （2）判断“设置按键是否按下”。若按下，则 电器闭合并启动风扇冷却，否则断开。该继电器由 转入设置处理，并定时 10S，若 10S 后仍然没有按 单片机的 P2^3 管脚控制。 键按下，则跳出设置处理。 6、温度采集模块，温度采集模块。以单总线 （3）采集温度并处理数据。主要对 DS18B20 操作的 DS18B20 温度传感器作为温度采集器。从 复位并读取数值，对所得数据作相关处理并最终转 温度传感器获取温度值的方法非常简洁，无须接 A/ 换为十进制数以便于数码管显示。 D 转换器，即可实现对温度测量并将测量数据直接 2、部分软件程序代码展示。软件的设计，使用 44 2010 VOL.08 图2 电路原理图 

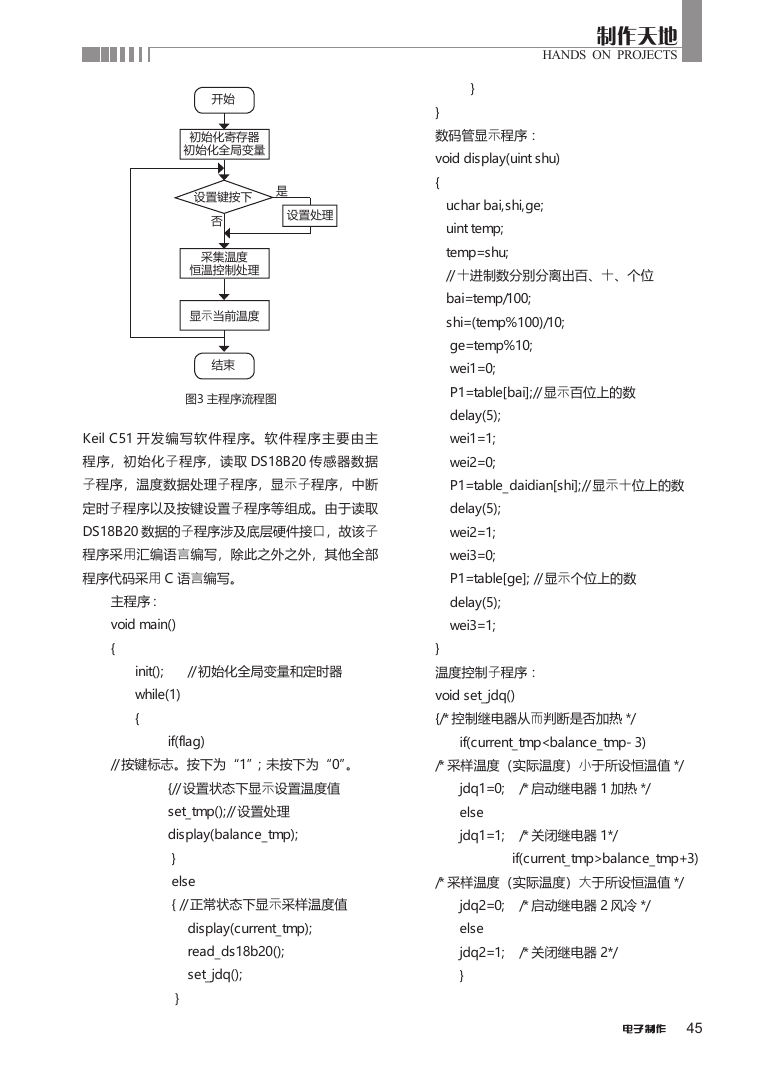

开始 初始化寄存器 初始化全局变量 设置键按下 是 否 设置处理 采集温度 恒温控制处理 显示当前温度 结束 图3 主程序流程图 制作天地 HANDS ON PROJECTS } } 数码管显示程序 ： void display(uint shu) { uchar bai,shi,ge; uint temp; temp=shu; // 十进制数分别分离出百、十、个位 bai=temp/100; shi=(temp%100)/10; ge=temp%10; wei1=0; P1=table[bai];// 显示百位上的数 Keil C51 开发编写软件程序。软件程序主要由主 程序，初始化子程序，读取 DS18B20 传感器数据 delay(5); wei1=1; wei2=0; 子程序，温度数据处理子程序，显示子程序，中断 P1=table_daidian[shi];// 显示十位上的数 定时子程序以及按键设置子程序等组成。由于读取 DS18B20 数据的子程序涉及底层硬件接口，故该子 程序采用汇编语言编写，除此之外之外，其他全部 delay(5); wei2=1; wei3=0; 程序代码采用 C 语言编写。 P1=table[ge]; // 显示个位上的数 主程序 : void main() { init(); // 初始化全局变量和定时器 while(1) { if(flag) delay(5); wei3=1; } 温度控制子程序 ： void set_jdq() {/* 控制继电器从而判断是否加热 */ if(current_tmpbalance_tmp+3) /* 采样温度（实际温度）大于所设恒温值 */ jdq2=0; /* 启动继电器 2 风冷 */ else jdq2=1; /* 关闭继电器 2*/ } 45 

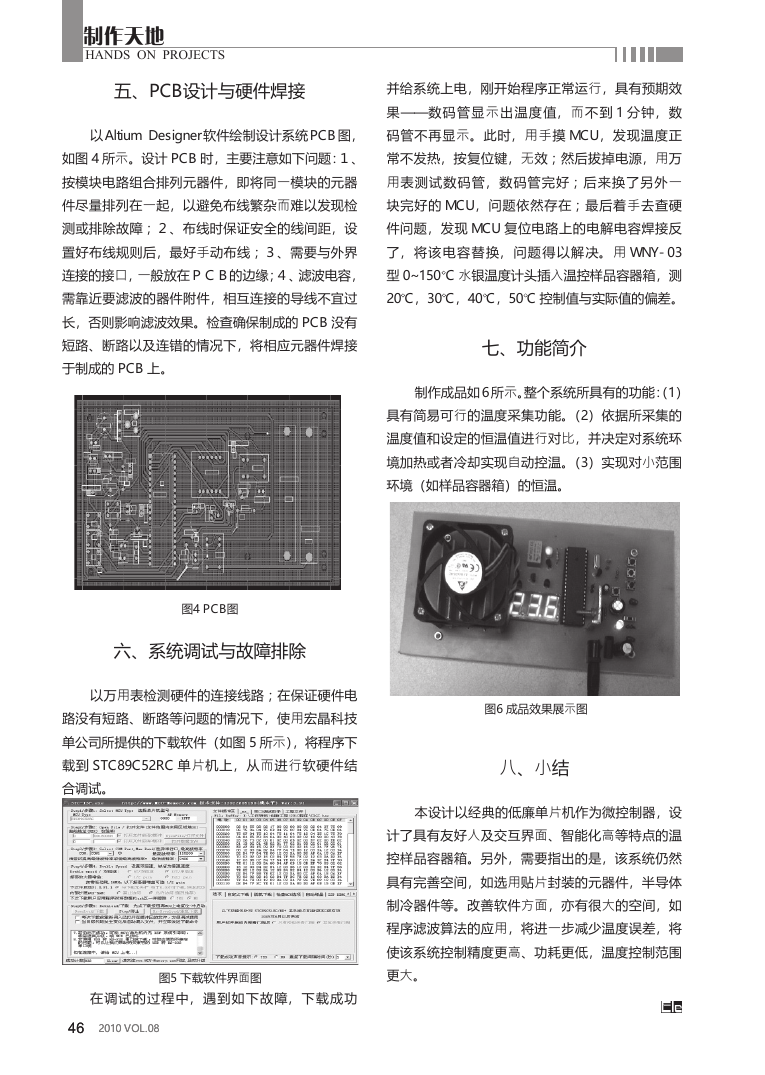

制作天地 HANDS ON PROJECTS 五、PCB设计与硬件焊接 并给系统上电，刚开始程序正常运行，具有预期效 果——数码管显示出温度值，而不到 1 分钟，数 以 Altium Designer 软件绘制设计系统 PCB 图， 码管不再显示。此时，用手摸 MCU，发现温度正 如图 4 所示。设计 PCB 时，主要注意如下问题：１、 常不发热，按复位键，无效 ；然后拔掉电源，用万 按模块电路组合排列元器件，即将同一模块的元器 用表测试数码管，数码管完好 ；后来换了另外一 件尽量排列在一起，以避免布线繁杂而难以发现检 块完好的 MCU，问题依然存在 ；最后着手去查硬 测或排除故障 ；２、布线时保证安全的线间距，设 件问题，发现 MCU 复位电路上的电解电容焊接反 置好布线规则后，最好手动布线 ；３、需要与外界 了，将该电容替换，问题得以解决。用 WNY-03 连接的接口，一般放在ＰＣＢ的边缘；４、滤波电容， 型 0~150 C 水银温度计头插入温控样品容器箱，测 需靠近要滤波的器件附件，相互连接的导线不宜过 20 C，30 C，40 C，50 C 控制值与实际值的偏差。 长，否则影响滤波效果。检查确保制成的 PCB 没有 短路、断路以及连错的情况下，将相应元器件焊接 于制成的 PCB 上。 七、功能简介 制作成品如 6 所示。整个系统所具有的功能：（1） 具有简易可行的温度采集功能。（2）依据所采集的 温度值和设定的恒温值进行对比，并决定对系统环 境加热或者冷却实现自动控温。（3）实现对小范围 环境（如样品容器箱）的恒温。 图4 PCB图 六、系统调试与故障排除 以万用表检测硬件的连接线路 ；在保证硬件电 路没有短路、断路等问题的情况下，使用宏晶科技 单公司所提供的下载软件（如图 5 所示），将程序下 载到 STC89C52RC 单片机上，从而进行软硬件结 合调试。 图6 成品效果展示图 八、小结 本设计以经典的低廉单片机作为微控制器，设 计了具有友好人及交互界面、智能化高等特点的温 控样品容器箱。另外，需要指出的是，该系统仍然 具有完善空间，如选用贴片封装的元器件，半导体 制冷器件等。改善软件方面，亦有很大的空间，如 程序滤波算法的应用，将进一步减少温度误差，将 使该系统控制精度更高、功耗更低，温度控制范围 图5 下载软件界面图 更大。 在调试的过程中，遇到如下故障，下载成功 46 2010 VOL.08 46 2010 VOL.08
