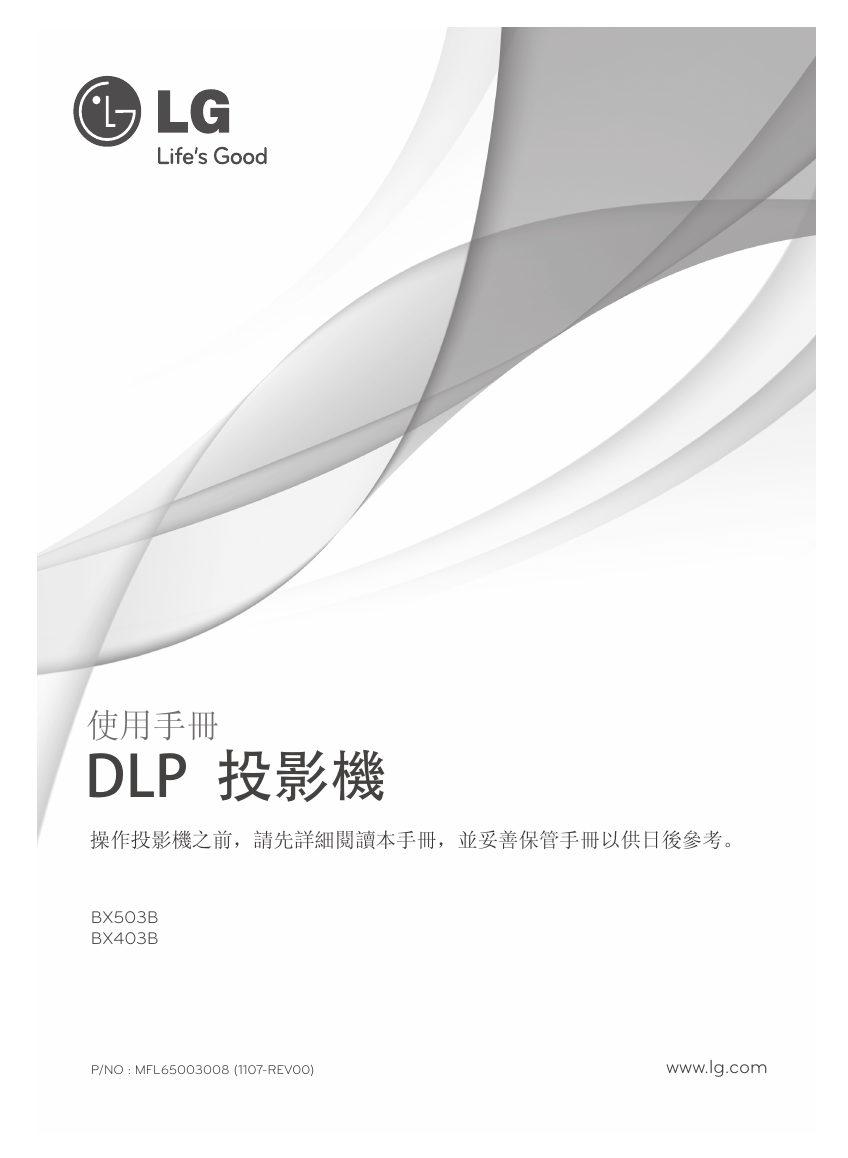

使用手冊 DLP 投影機操作投影機之前，請先詳細閱讀本手冊，並妥善保管手冊以供日後參考。 BX503B BX403B P/NO : MFL65003008 (1107-REV00) www.lg.com

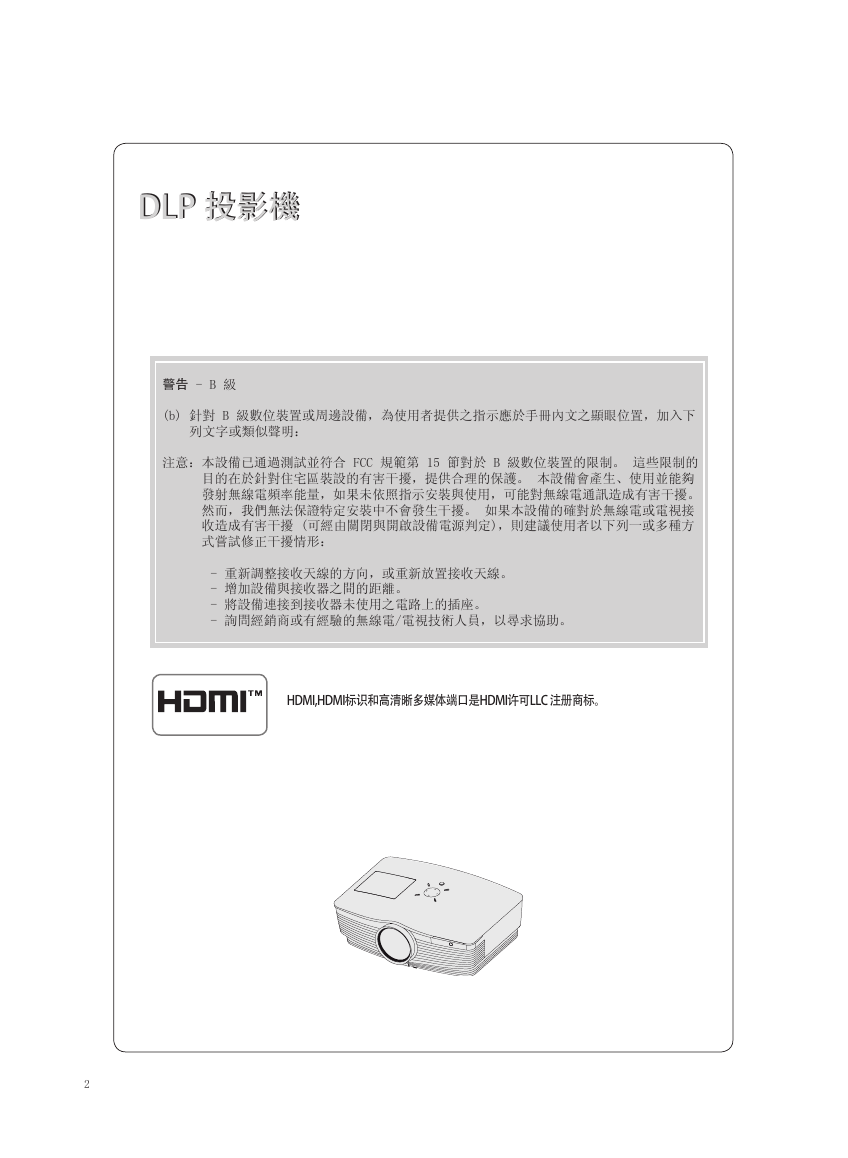

DLP 投影機 DLP 投影機警告 - B 級 (b) 針對 B 級數位裝置或周邊設備，為使用者提供之指示應於手冊內文之顯眼位置，加入下列文字或類似聲明：注意：本設備已通過測試並符合 FCC 規範第 15 節對於 B 級數位裝置的限制。這些限制的目的在於針對住宅區裝設的有害干擾，提供合理的保護。本設備會產生、使用並能夠發射無線電頻率能量，如果未依照指示安裝與使用，可能對無線電通訊造成有害干擾。然而，我們無法保證特定安裝中不會發生干擾。如果本設備的確對於無線電或電視接收造成有害干擾 (可經由關閉與開啟設備電源判定)，則建議使用者以下列一或多種方式嘗試修正干擾情形： - 重新調整接收天線的方向，或重新放置接收天線。 - 增加設備與接收器之間的距離。 - 將設備連接到接收器未使用之電路上的插座。 - 詢問經銷商或有經驗的無線電/電視技術人員，以尋求協助。 HDMI,HDMI标识和高清晰多媒体端口是HDMI许可LLC 注册商标。 2

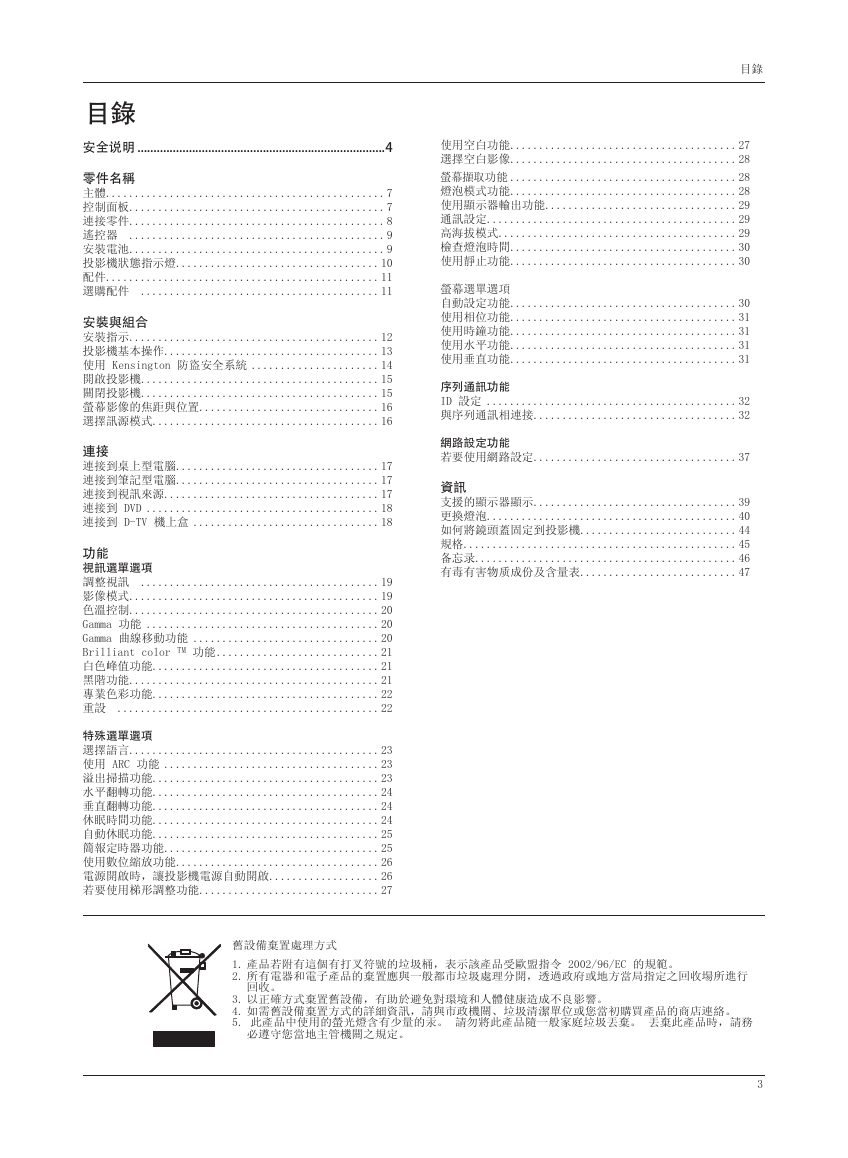

目錄使用空白功能.......................................27 選擇空白影像.......................................28 螢幕擷取功能 .......................................28 燈泡模式功能.......................................28 使用顯示器輸出功能.................................29 通訊設定...........................................29 高海拔模式.........................................29 檢查燈泡時間.......................................30 使用靜止功能.......................................30 螢幕選單選項自動設定功能.......................................30 使用相位功能.......................................31 使用時鐘功能.......................................31 使用水平功能.......................................31 使用垂直功能.......................................31 序列通訊功能 ID 設定 ...........................................32 與序列通訊相連接...................................32 網路設定功能若要使用網路設定...................................37 資訊支援的顯示器顯示...................................39 更換燈泡...........................................40 如何將鏡頭蓋固定到投影機...........................44 規格...............................................45 备忘录.............................................46 有毒有害物质成份及含量表...........................47 目錄安全说明 .............................................................................4 零件名稱主體................................................7 控制面板............................................7 連接零件............................................8 遙控器 ............................................9 安裝電池............................................9 投影機狀態指示燈...................................10 配件...............................................11 選購配件 .........................................11 安裝與組合安裝指示...........................................12 投影機基本操作.....................................13 使用 Kensington 防盜安全系統 ......................14 開啟投影機.........................................15 關閉投影機.........................................15 螢幕影像的焦距與位置...............................16 選擇訊源模式.......................................16 連接連接到桌上型電腦...................................17 連接到筆記型電腦...................................17 連接到視訊來源.....................................17 連接到 DVD ........................................18 連接到 D-TV 機上盒 ................................18 功能視訊選單選項調整視訊 .........................................19 影像模式...........................................19 色溫控制...........................................20 Gamma 功能 ........................................20 Gamma 曲線移動功能 ................................20 Brilliant color TM 功能 ............................21 白色峰值功能.......................................21 黑階功能...........................................21 專業色彩功能.......................................22 重設 .............................................22 特殊選單選項選擇語言...........................................23 使用 ARC 功能 .....................................23 溢出掃描功能.......................................23 水平翻轉功能.......................................24 垂直翻轉功能.......................................24 休眠時間功能.......................................24 自動休眠功能.......................................25 簡報定時器功能.....................................25 使用數位縮放功能...................................26 電源開啟時，讓投影機電源自動開啟...................26 若要使用梯形調整功能...............................27 舊設備棄置處理方式 1. 產品若附有這個有打叉符號的垃圾桶，表示該產品受歐盟指令 2002/96/EC 的規範。 2. 所有電器和電子產品的棄置應與一般都市垃圾處理分開，透過政府或地方當局指定之回收場所進行回收。 3. 以正確方式棄置舊設備，有助於避免對環境和人體健康造成不良影響。 4. 如需舊設備棄置方式的詳細資訊，請與市政機關、垃圾清潔單位或您當初購買產品的商店連絡。 5. 此產品中使用的螢光燈含有少量的汞。請勿將此產品隨一般家庭垃圾丟棄。丟棄此產品時，請務必遵守您當地主管機關之規定。 3

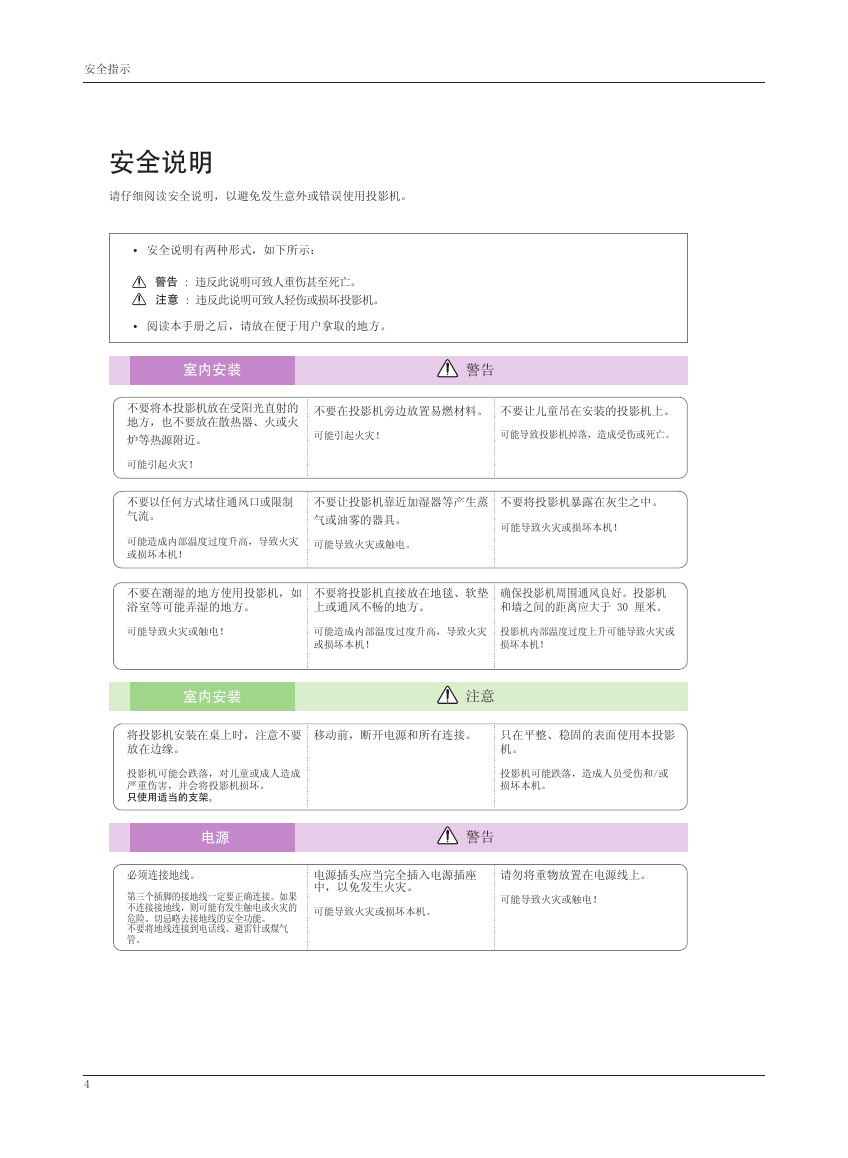

安全指示安全说明请仔细阅读安全说明，以避免发生意外或错误使用投影机。 ꔈ 安全说明有两种形式，如下所示：警告 : 违反此说明可致人重伤甚至死亡。注意 : 违反此说明可致人轻伤或损坏投影机。 ꔈ 阅读本手册之后，请放在便于用户拿取的地方。室内安装警告不要将本投影机放在受阳光直射的地方，也不要放在散热器、火或火炉等热源附近。可能引起火灾！不要以任何方式堵住通风口或限制气流。可能造成内部温度过度升高，导致火灾或损坏本机！不要在投影机旁边放置易燃材料。不要让儿童吊在安装的投影机上。可能引起火灾！可能导致投影机掉落，造成受伤或死亡。不要让投影机靠近加湿器等产生蒸不要将投影机暴露在灰尘之中。气或油雾的器具。可能导致火灾或触电。可能导致火灾或损坏本机！不要在潮湿的地方使用投影机，如浴室等可能弄湿的地方。不要将投影机直接放在地毯、软垫上或通风不畅的地方。确保投影机周围通风良好。投影机和墙之间的距离应大于 30 厘米。可能导致火灾或触电！可能造成内部温度过度升高，导致火灾或损坏本机！投影机内部温度过度上升可能导致火灾或损坏本机！室内安装注意将投影机安装在桌上时，注意不要放在边缘。投影机可能会跌落，对儿童或成人造成严重伤害，并会将投影机损坏。只使用适当的支架。移动前，断开电源和所有连接。只在平整、稳固的表面使用本投影机。投影机可能跌落，造成人员受伤和/或损坏本机。电源警告必须连接地线。第三个插脚的接地线一定要正确连接。如果不连接接地线，则可能有发生触电或火灾的危险。切忌略去接地线的安全功能。不要将地线连接到电话线、避雷针或煤气管。电源插头应当完全插入电源插座中，以免发生火灾。请勿将重物放置在电源线上。可能导致火灾或触电！可能导致火灾或损坏本机。 4

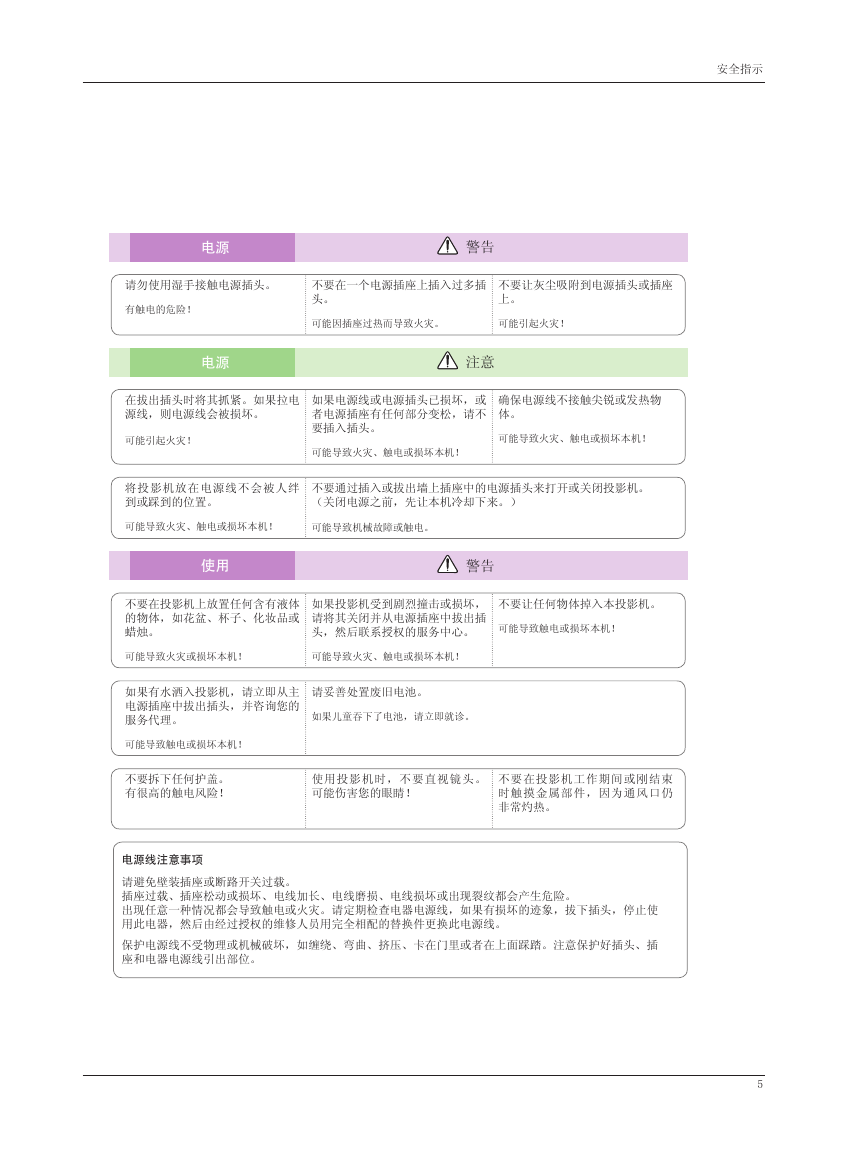

电源警告请勿使用湿手接触电源插头。有触电的危险！不要在一个电源插座上插入过多插头。不要让灰尘吸附到电源插头或插座上。可能因插座过热而导致火灾。可能引起火灾！电源注意在拔出插头时将其抓紧。如果拉电源线，则电源线会被损坏。可能引起火灾！如果电源线或电源插头已损坏，或者电源插座有任何部分变松，请不要插入插头。确保电源线不接触尖锐或发热物体。可能导致火灾、触电或损坏本机！可能导致火灾、触电或损坏本机！将投影机放在电源线不会被人绊到或踩到的位置。不要通过插入或拔出墙上插座中的电源插头来打开或关闭投影机。（关闭电源之前，先让本机冷却下来。）可能导致火灾、触电或损坏本机！可能导致机械故障或触电。使用警告不要在投影机上放置任何含有液体的物体，如花盆、杯子、化妆品或蜡烛。如果投影机受到剧烈撞击或损坏，请将其关闭并从电源插座中拔出插头，然后联系授权的服务中心。不要让任何物体掉入本投影机。可能导致触电或损坏本机！可能导致火灾或损坏本机！可能导致火灾、触电或损坏本机！如果有水洒入投影机，请立即从主电源插座中拔出插头，并咨询您的服务代理。请妥善处置废旧电池。如果儿童吞下了电池，请立即就诊。可能导致触电或损坏本机！不要拆下任何护盖。有很高的触电风险！使用投影机时，不要直视镜头。可能伤害您的眼睛！不要在投影机工作期间或刚结束时触摸金属部件，因为通风口仍非常灼热。电源线注意事项请避免壁装插座或断路开关过载。插座过载、插座松动或损坏、电线加长、电线磨损、电线损坏或出现裂纹都会产生危险。出现任意一种情况都会导致触电或火灾。请定期检查电器电源线，如果有损坏的迹象，拔下插头，停止使用此电器，然后由经过授权的维修人员用完全相配的替换件更换此电源线。保护电源线不受物理或机械破坏，如缠绕、弯曲、挤压、卡在门里或者在上面踩踏。注意保护好插头、插座和电器电源线引出部位。安全指示 5

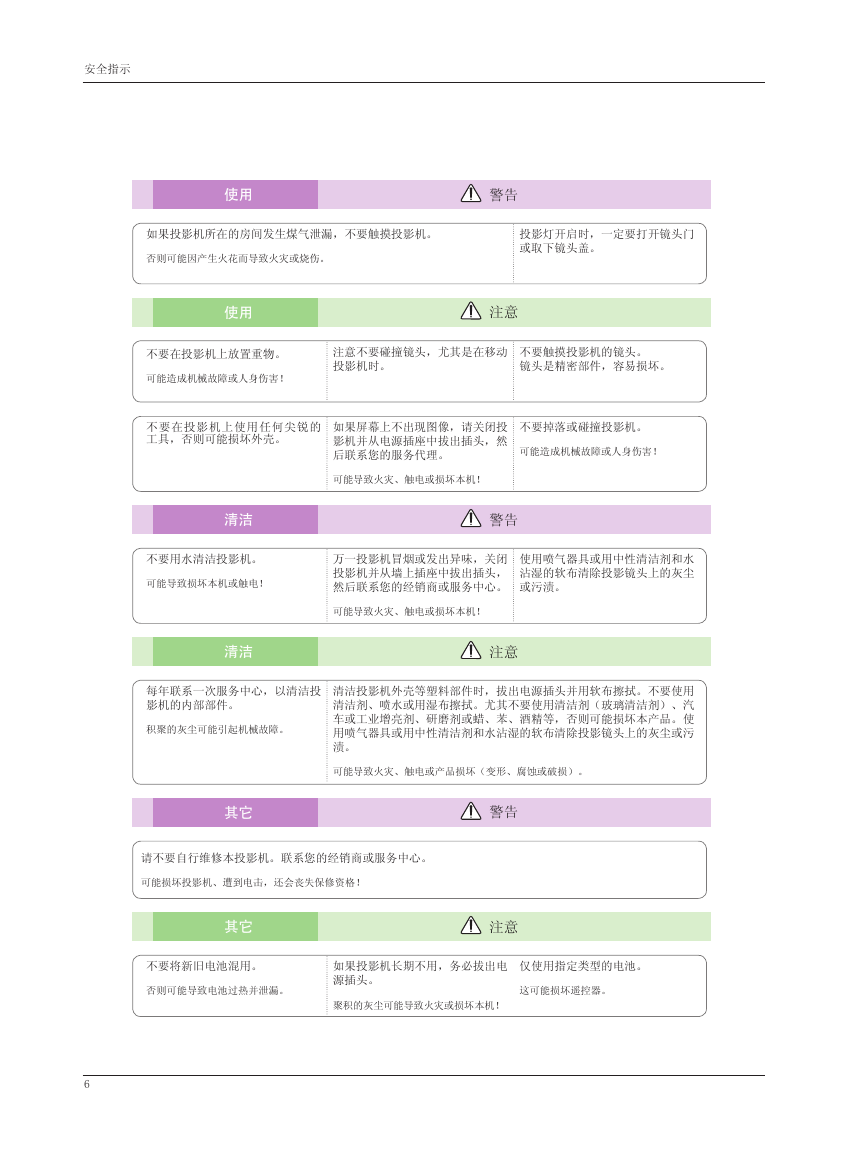

安全指示 6 使用如果投影机所在的房间发生煤气泄漏，不要触摸投影机。否则可能因产生火花而导致火灾或烧伤。投影灯开启时，一定要打开镜头门或取下镜头盖。警告注意使用不要在投影机上放置重物。可能造成机械故障或人身伤害！注意不要碰撞镜头，尤其是在移动投影机时。不要触摸投影机的镜头。镜头是精密部件，容易损坏。不要在投影机上使用任何尖锐的工具，否则可能损坏外壳。如果屏幕上不出现图像，请关闭投影机并从电源插座中拔出插头，然后联系您的服务代理。不要掉落或碰撞投影机。可能造成机械故障或人身伤害！可能导致火灾、触电或损坏本机！清洁警告不要用水清洁投影机。可能导致损坏本机或触电！万一投影机冒烟或发出异味，关闭投影机并从墙上插座中拔出插头，然后联系您的经销商或服务中心。使用喷气器具或用中性清洁剂和水沾湿的软布清除投影镜头上的灰尘或污渍。可能导致火灾、触电或损坏本机！清洁注意每年联系一次服务中心，以清洁投影机的内部部件。积聚的灰尘可能引起机械故障。清洁投影机外壳等塑料部件时，拔出电源插头并用软布擦拭。不要使用清洁剂、喷水或用湿布擦拭。尤其不要使用清洁剂（玻璃清洁剂）、汽车或工业增亮剂、研磨剂或蜡、苯、酒精等，否则可能损坏本产品。使用喷气器具或用中性清洁剂和水沾湿的软布清除投影镜头上的灰尘或污渍。可能导致火灾、触电或产品损坏（变形、腐蚀或破损）。其它请不要自行维修本投影机。联系您的经销商或服务中心。可能损坏投影机、遭到电击，还会丧失保修资格！其它警告注意不要将新旧电池混用。否则可能导致电池过热并泄漏。如果投影机长期不用，务必拔出电源插头。仅使用指定类型的电池。这可能损坏遥控器。聚积的灰尘可能导致火灾或损坏本机！

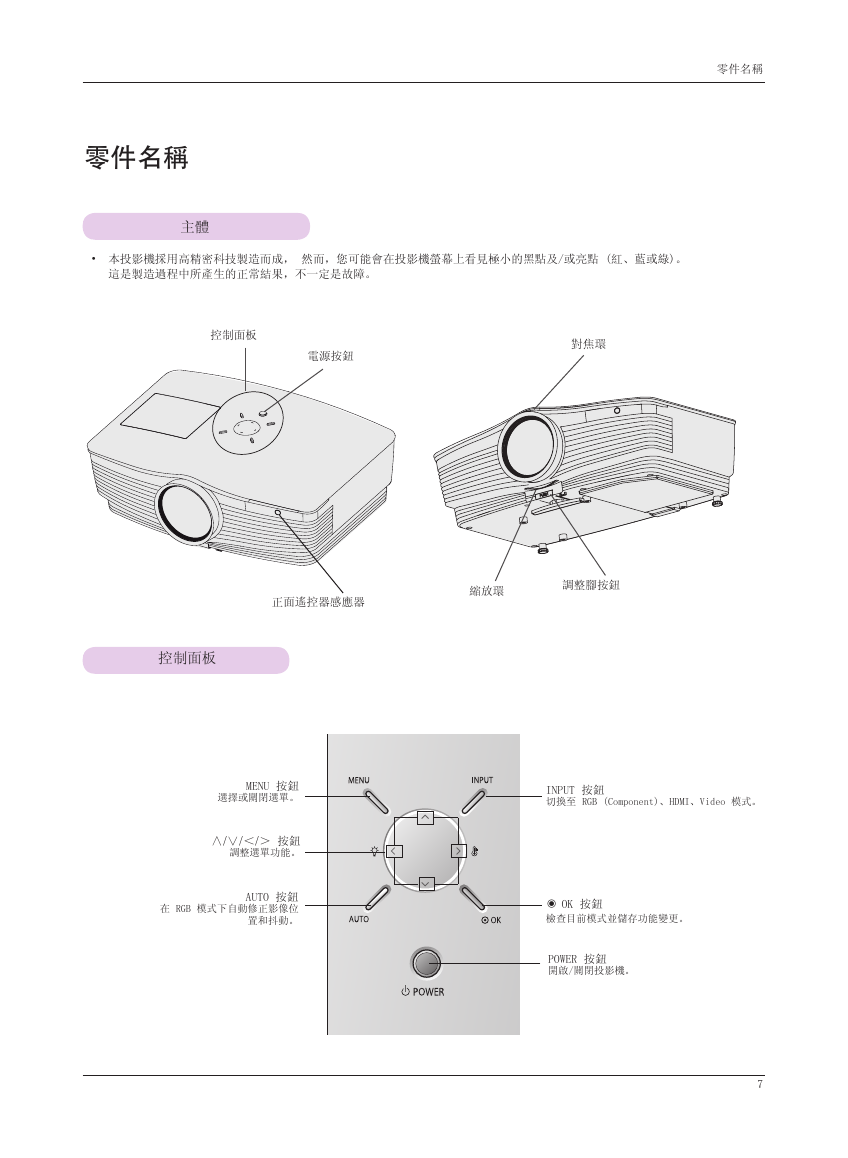

零件名稱零件名稱主體 • 本投影機採用高精密科技製造而成，然而，您可能會在投影機螢幕上看見極小的黑點及/或亮點 (紅、藍或綠)。這是製造過程中所產生的正常結果，不一定是故障。控制面板電源按鈕對焦環正面遙控器感應器縮放環調整腳按鈕控制面板 MENU 按鈕選擇或關閉選單。 ∧/∨/＜/＞按鈕調整選單功能。 AUTO 按鈕在 RGB 模式下自動修正影像位置和抖動。 INPUT 按鈕切換至 RGB (Component)、HDMI、Video 模式。 ◉ OK 按鈕檢查目前模式並儲存功能變更。 POWER 按鈕開啟/關閉投影機。 7

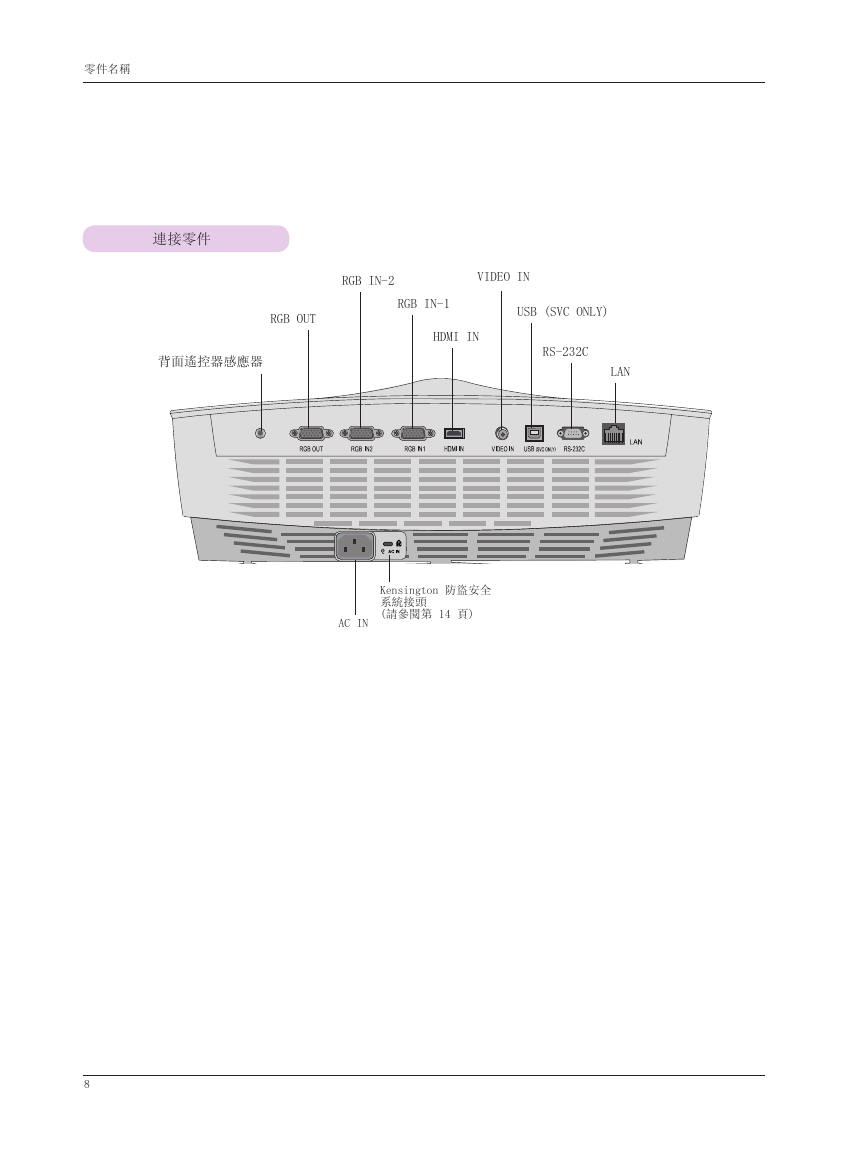

連接零件 RGB IN-2 VIDEO IN RGB OUT RGB IN-1 HDMI IN USB (SVC ONLY) RS-232C LAN 背面遙控器感應器 Kensington 防盜安全系統接頭 (請參閱第 14 頁) AC IN 零件名稱 8
