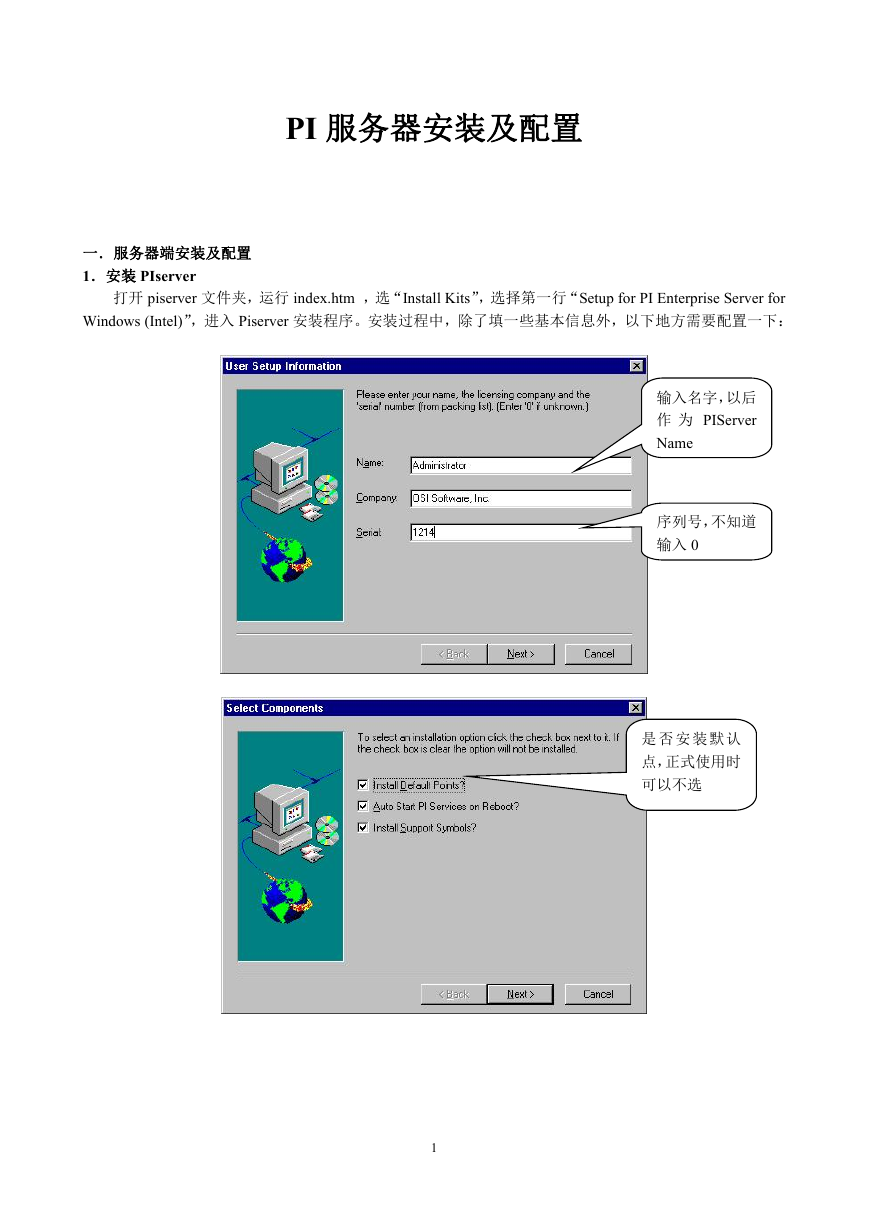

PI 服务器安装及配置
一.服务器端安装及配置
1.安装 PIserver
打开 piserver 文件夹,运行 index.htm ,选“Install Kits”,选择第一行“Setup for PI Enterprise Server for
Windows (Intel)”,进入 Piserver 安装程序。安装过程中,除了填一些基本信息外,以下地方需要配置一下:
输入名字,以后
作 为 PIServer
Name
序列号,不知道
输入 0
是 否 安 装 默 认
点,正式使用时
可以不选
1

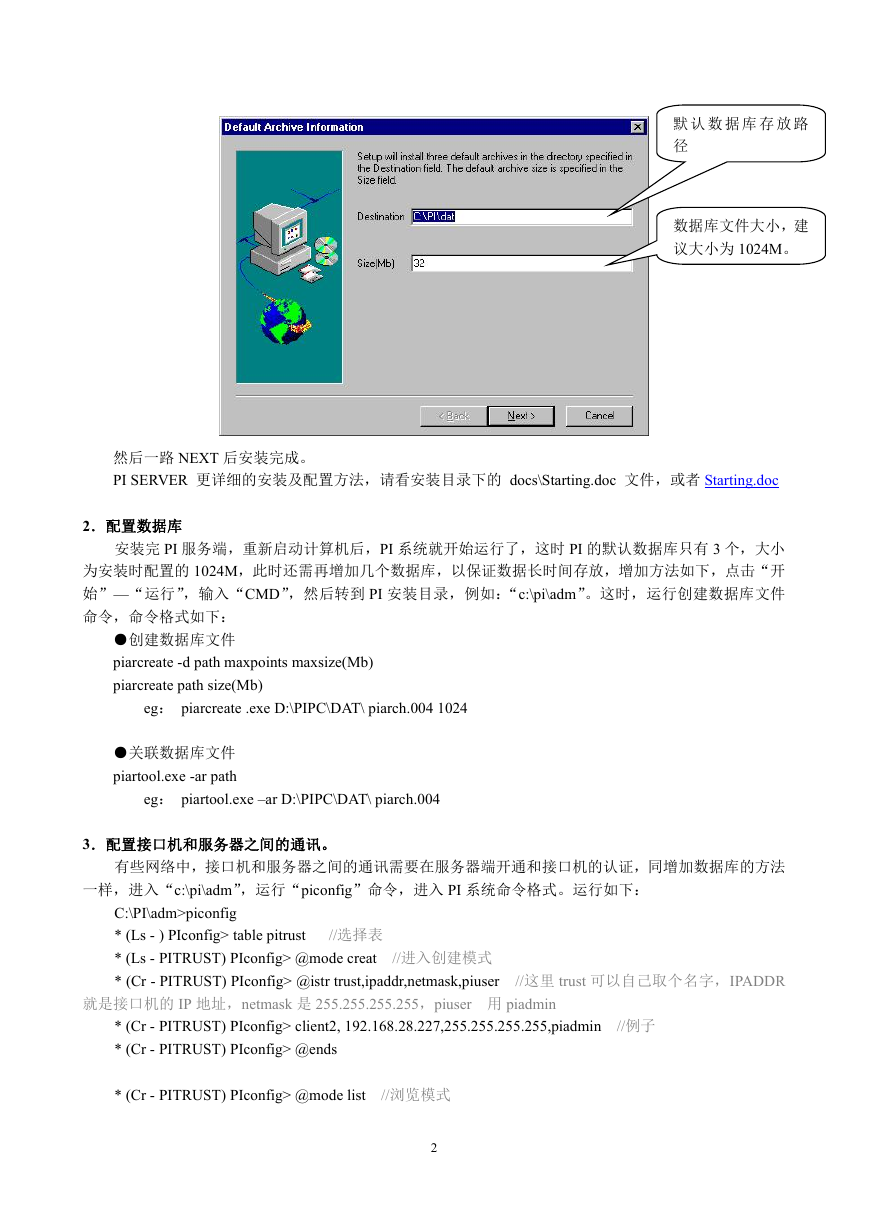

默 认 数 据 库 存 放 路
径
数据库文件大小,建
议大小为 1024M。
然后一路 NEXT 后安装完成。
PI SERVER 更详细的安装及配置方法,请看安装目录下的 docs\Starting.doc 文件,或者 Starting.doc
2.配置数据库
安装完 PI 服务端,重新启动计算机后,PI 系统就开始运行了,这时 PI 的默认数据库只有 3 个,大小
为安装时配置的 1024M,此时还需再增加几个数据库,以保证数据长时间存放,增加方法如下,点击“开
始”—“运行”,输入“CMD”,然后转到 PI 安装目录,例如:“c:\pi\adm”。这时,运行创建数据库文件
命令,命令格式如下:
●创建数据库文件
piarcreate -d path maxpoints maxsize(Mb)
piarcreate path size(Mb)
eg: piarcreate .exe D:\PIPC\DAT\ piarch.004 1024
●关联数据库文件
piartool.exe -ar path
eg: piartool.exe –ar D:\PIPC\DAT\ piarch.004
3.配置接口机和服务器之间的通讯。
有些网络中,接口机和服务器之间的通讯需要在服务器端开通和接口机的认证,同增加数据库的方法
一样,进入“c:\pi\adm”,运行“piconfig”命令,进入 PI 系统命令格式。运行如下:
C:\PI\adm>piconfig
* (Ls - ) PIconfig> table pitrust
//选择表
* (Ls - PITRUST) PIconfig> @mode creat
//进入创建模式
* (Cr - PITRUST) PIconfig> @istr trust,ipaddr,netmask,piuser
//这里 trust 可以自己取个名字,IPADDR
就是接口机的 IP 地址,netmask 是 255.255.255.255,piuser 用 piadmin
* (Cr - PITRUST) PIconfig> client2, 192.168.28.227,255.255.255.255,piadmin
* (Cr - PITRUST) PIconfig> @ends
//例子
* (Cr - PITRUST) PIconfig> @mode list
//浏览模式
2
* (Ls - PITRUST) PIconfig> @ostr *
* (Ls - PITRUST) PIconfig> @sele trust = *
* (Ls - PITRUST) PIconfig> @ends //结束后系统会列举出所有的配置
//选择所有 TRUST 名

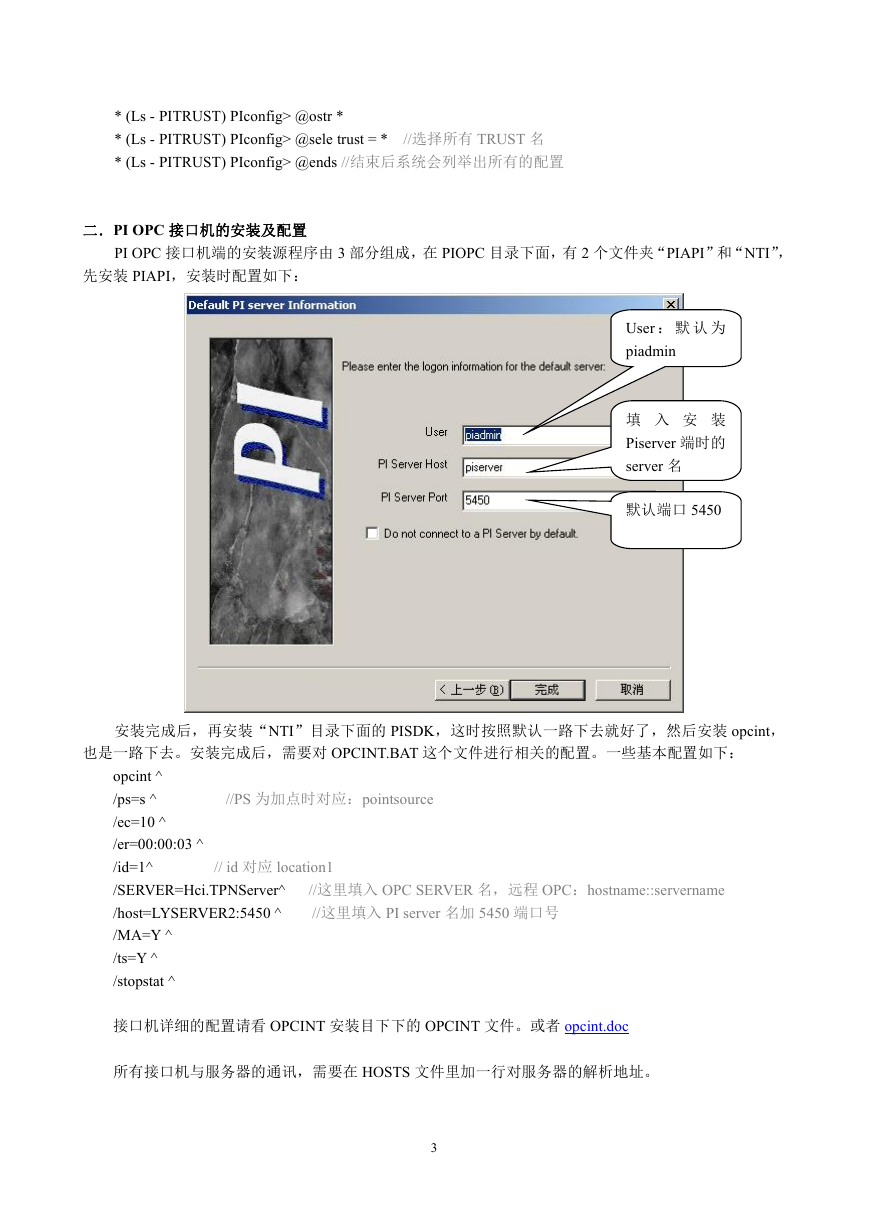

二.PI OPC 接口机的安装及配置
PI OPC 接口机端的安装源程序由 3 部分组成,在 PIOPC 目录下面,有 2 个文件夹“PIAPI”和“NTI”,
先安装 PIAPI,安装时配置如下:
User : 默 认 为
piadmin
填 入 安 装
Piserver 端时的
server 名
默认端口 5450
安装完成后,再安装“NTI”目录下面的 PISDK,这时按照默认一路下去就好了,然后安装 opcint,
也是一路下去。安装完成后,需要对 OPCINT.BAT 这个文件进行相关的配置。一些基本配置如下:
//PS 为加点时对应:pointsource
opcint ^
/ps=s ^
/ec=10 ^
/er=00:00:03 ^
/id=1^
/SERVER=Hci.TPNServer^
/host=LYSERVER2:5450 ^
/MA=Y ^
/ts=Y ^
/stopstat ^
// id 对应 location1
//这里填入 OPC SERVER 名,远程 OPC:hostname::servername
//这里填入 PI server 名加 5450 端口号
接口机详细的配置请看 OPCINT 安装目下下的 OPCINT 文件。或者 opcint.doc
所有接口机与服务器的通讯,需要在 HOSTS 文件里加一行对服务器的解析地址。
3
三.PI SMT 安装及配置
运行 piserver\smt 下面的 SETUP 文件,需要安装很多子程序,在需要填入基本资料的时候,用户名一
律填:piadmin,PISERVER 填 piserver 名,例如:piserver,端口号都是 5450。安装完成后,打开“EXCEL”,
选择“工具”—“加载宏……”,选“浏览”进入 PIPC 的安装目录下面的 SMT,选中 PITagCnf,确定后,
EXCEL 会多出一个 PI-SMT 的菜单。
Import Tags… //导出 PI 数据库中的点到 EXCEL
Export Tags… //导入 EXCEL 中的点到 PI 数据库
Setting…
//PISMT 的配置菜单如下图
允许删除点
允许创建点
导入点的一些基本属性如下表
Select (x)
x
ID
location1
location5
PI 位号
Tag
U2100:TI101
描述
descriptor
Light Naphtha End Point
location2
location3
1
PS
pointsource
0R
0
pointtype
int32
DCS 位号
instrumenttag
TI101
分组 1-200
location4
0
上限
span
具体配置请看 OPCINT 安装目下下的 opcint.doc 文件。或者 opcint.doc
1
下限
zero
400
0
4

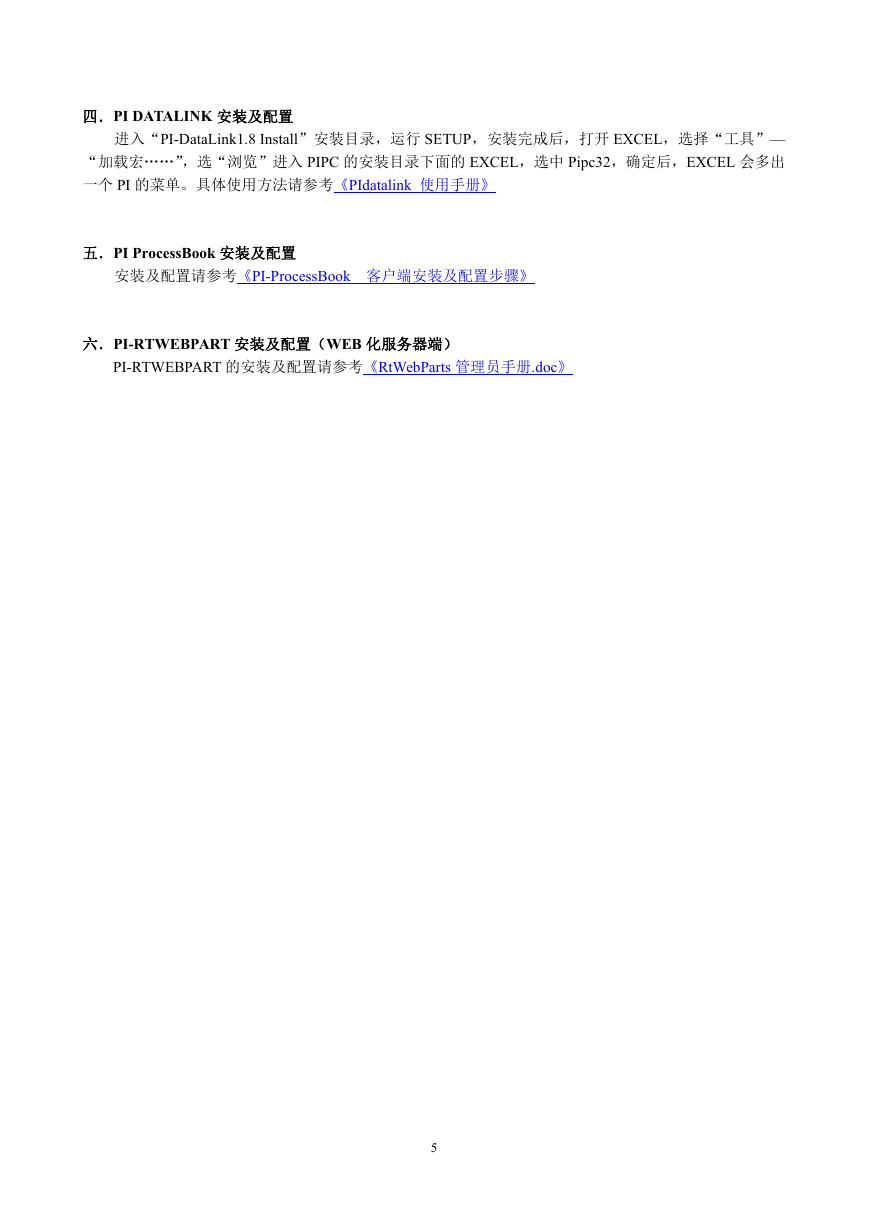

四.PI DATALINK 安装及配置
进入“PI-DataLink1.8 Install”安装目录,运行 SETUP,安装完成后,打开 EXCEL,选择“工具”—
“加载宏……”,选“浏览”进入 PIPC 的安装目录下面的 EXCEL,选中 Pipc32,确定后,EXCEL 会多出
一个 PI 的菜单。具体使用方法请参考《PIdatalink 使用手册》
五.PI ProcessBook 安装及配置
安装及配置请参考《PI-ProcessBook 客户端安装及配置步骤》
六.PI-RTWEBPART 安装及配置(WEB 化服务器端)
PI-RTWEBPART 的安装及配置请参考《RtWebParts 管理员手册.doc》
