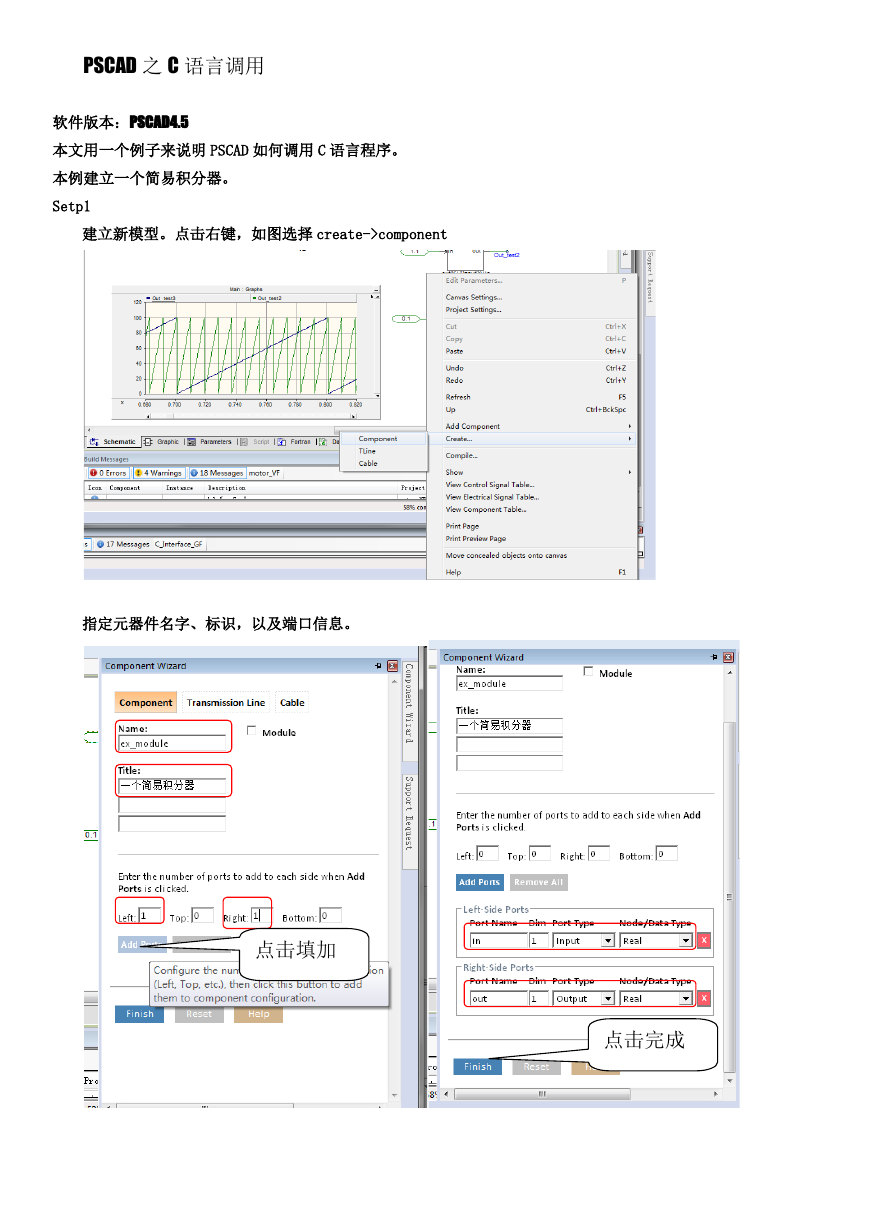

PSCAD 之 C 语言调用软件版本：PSCAD4.5 本文用一个例子来说明 PSCAD 如何调用 C 语言程序。本例建立一个简易积分器。 Setp1 建立新模型。点击右键，如图选择 create->component 指定元器件名字、标识，以及端口信息。点击填加点击完成

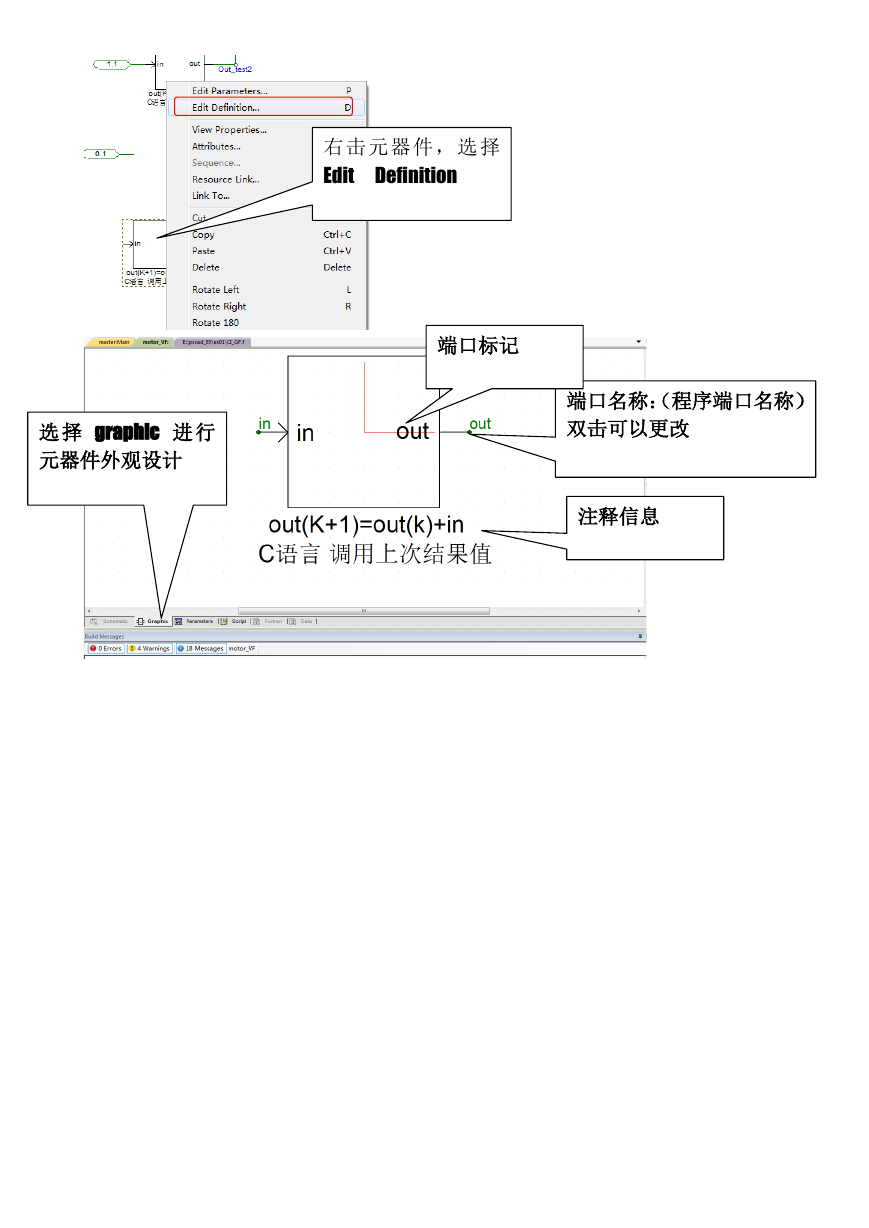

右击元器件，选择 Edit Definition 选择 graphic 进行元器件外观设计端口标记端口名称：（程序端口名称）双击可以更改注释信息

Step2 以上完了了元件的创建，但是元件是空的，没有任何功能，step2 先介绍如何实现元器件功能。这里实现的是模块的端口参数传递增加一个调用函数函数名字自行定义，并将元件的端口名称传递给这个函数。选择代码编辑页

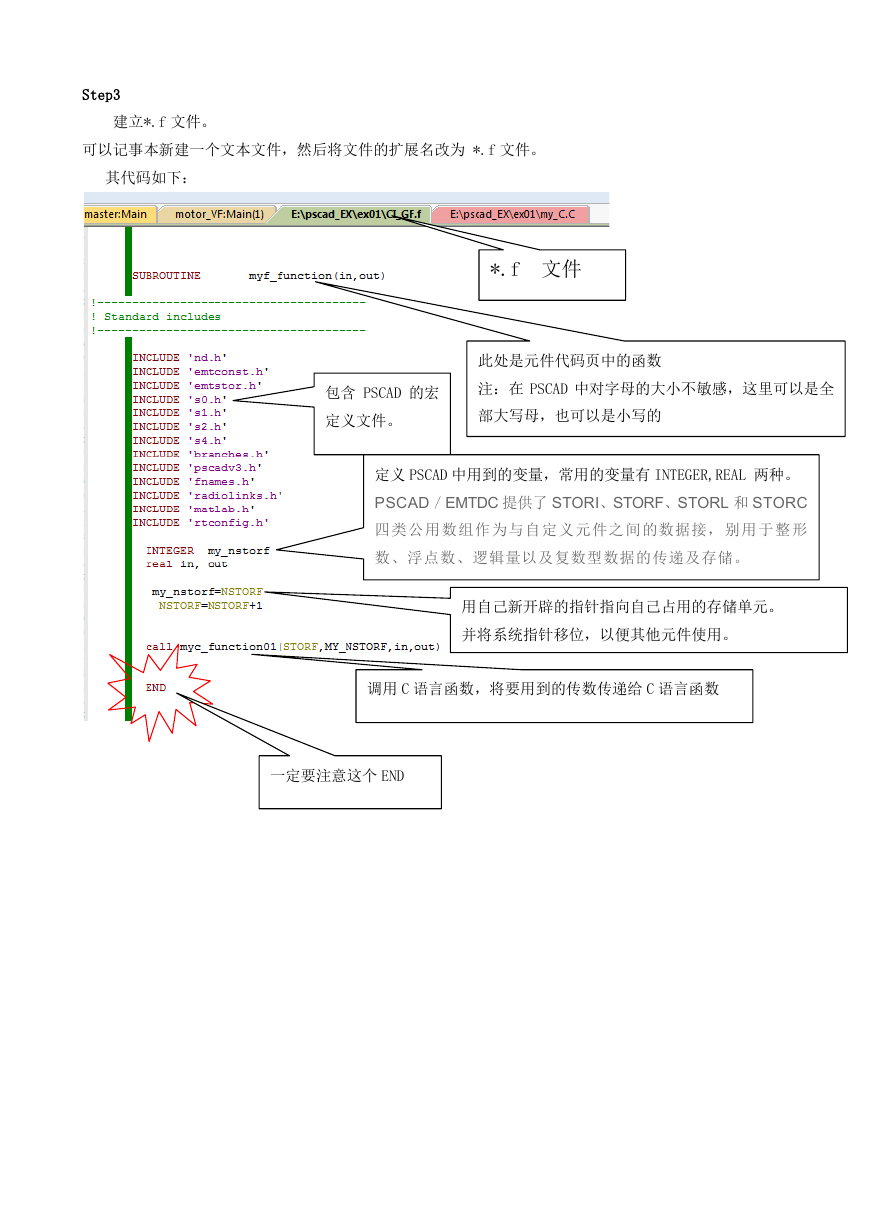

Step3 建立*.f 文件。可以记事本新建一个文本文件，然后将文件的扩展名改为 *.f 文件。其代码如下： *.f 文件此处是元件代码页中的函数包含 PSCAD 的宏定义文件。注：在 PSCAD 中对字母的大小不敏感，这里可以是全部大写母，也可以是小写的定义 PSCAD 中用到的变量，常用的变量有 INTEGER,REAL 两种。 PSCAD／EMTDC 提供了 STORI、STORF、STORL 和 STORC 四类公用数组作为与自定义元件之间的数据接，别用于整形数、浮点数、逻辑量以及复数型数据的传递及存储。用自己新开辟的指针指向自己占用的存储单元。并将系统指针移位，以便其他元件使用。调用 C 语言函数，将要用到的传数传递给 C 语言函数一定要注意这个 END

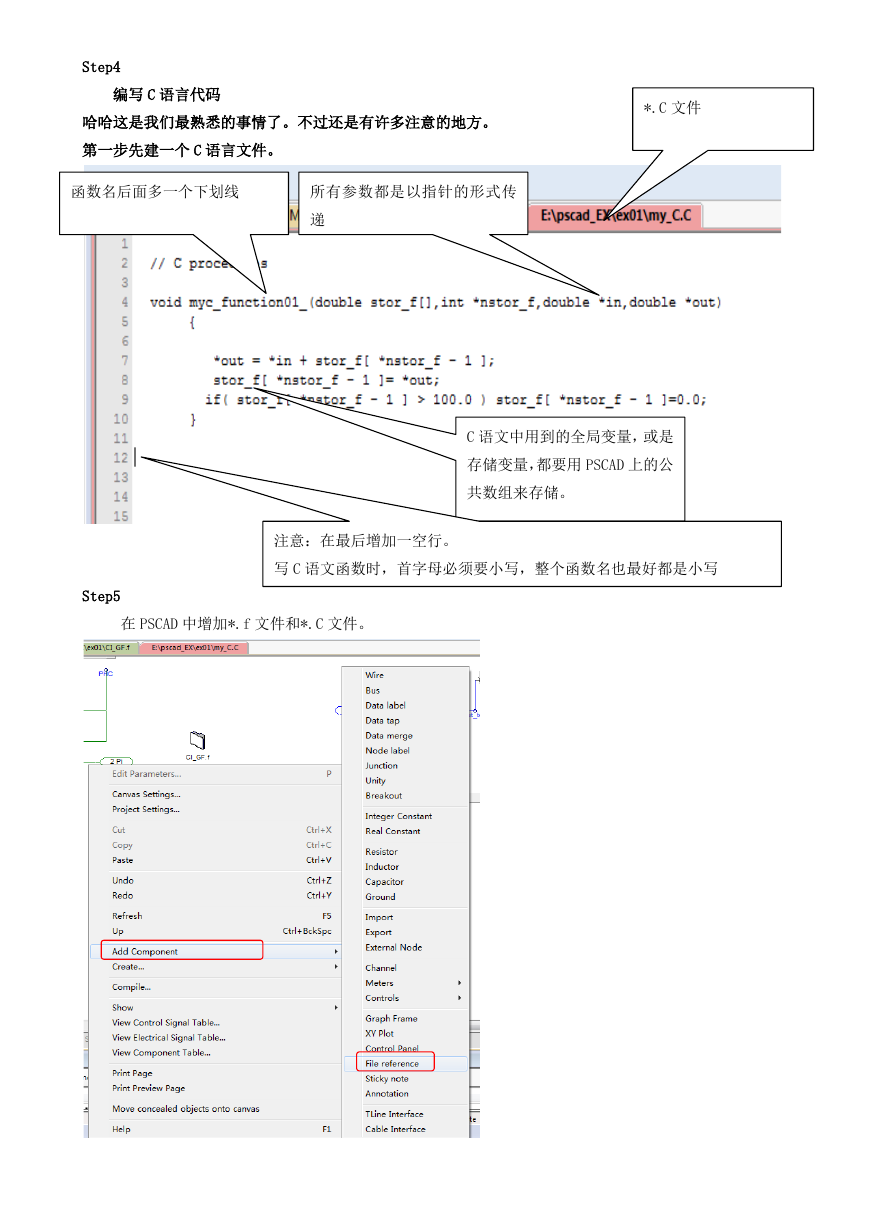

Step4 编写 C 语言代码哈哈这是我们最熟悉的事情了。不过还是有许多注意的地方。第一步先建一个 C 语言文件。函数名后面多一个下划线所有参数都是以指针的形式传递 *.C 文件 C 语文中用到的全局变量，或是存储变量，都要用 PSCAD 上的公共数组来存储。注意：在最后增加一空行。写 C 语文函数时，首字母必须要小写，整个函数名也最好都是小写 Step5 在 PSCAD 中增加*.f 文件和*.C 文件。

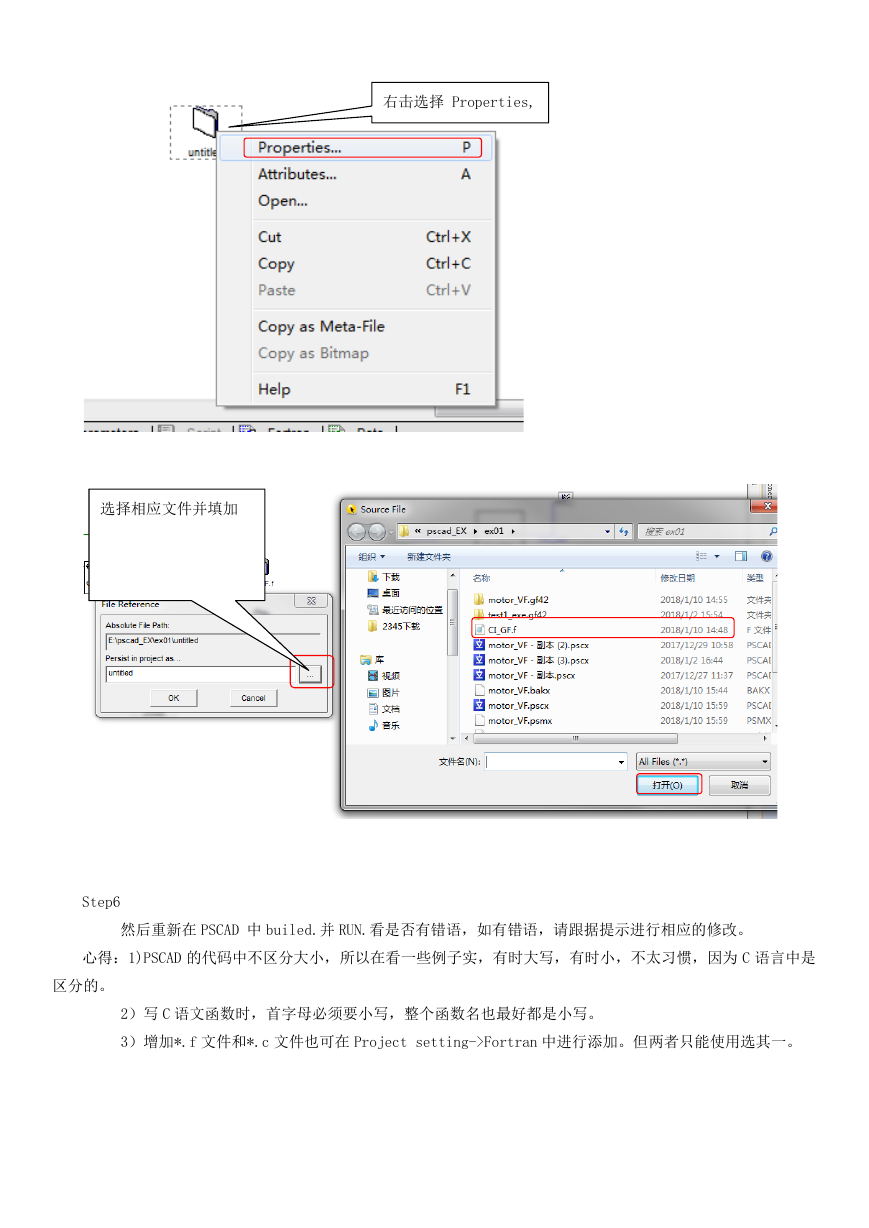

右击选择 Properties, 选择相应文件并填加 Step6 然后重新在 PSCAD 中 builed.并 RUN.看是否有错语，如有错语，请跟据提示进行相应的修改。心得：1)PSCAD 的代码中不区分大小，所以在看一些例子实，有时大写，有时小，不太习惯，因为 C 语言中是区分的。 2）写 C 语文函数时，首字母必须要小写，整个函数名也最好都是小写。 3）增加*.f 文件和*.c 文件也可在 Project setting->Fortran 中进行添加。但两者只能使用选其一。
