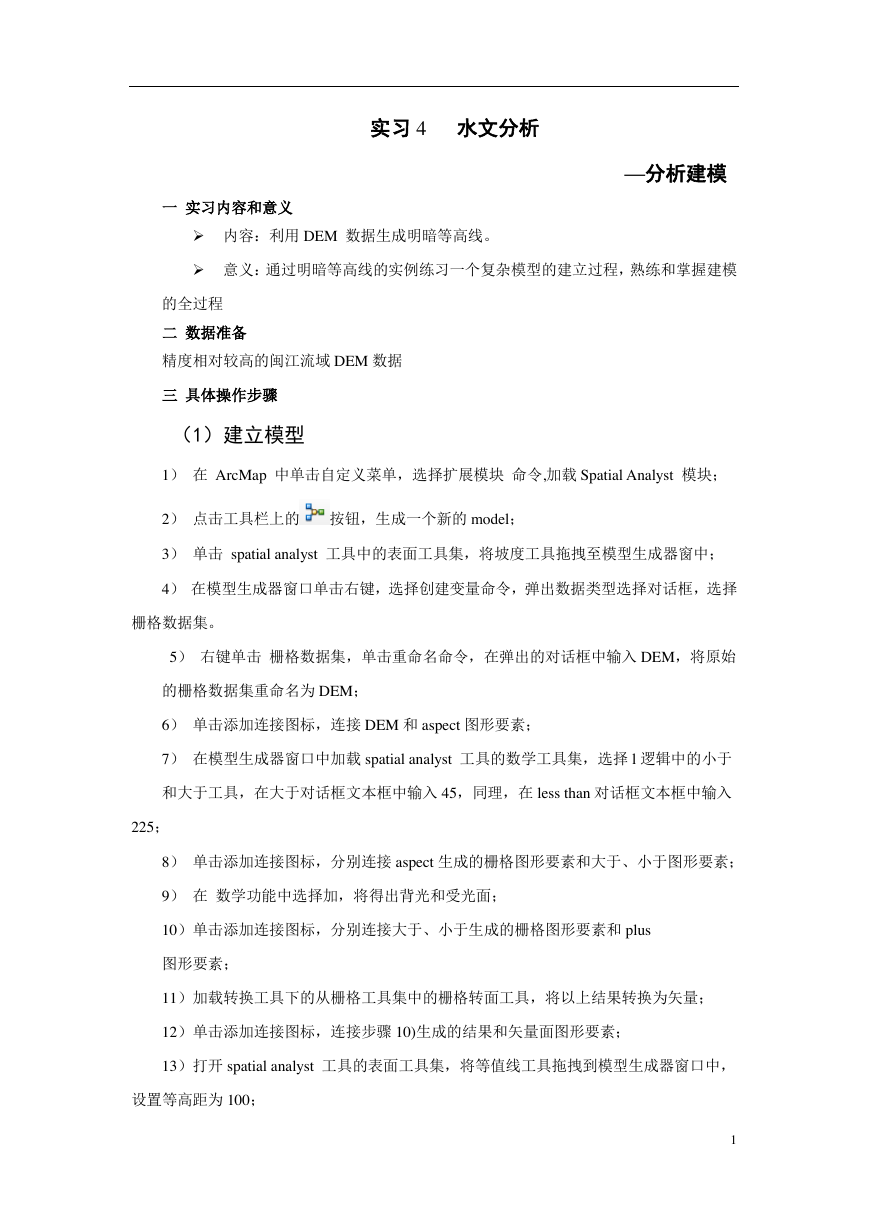

实习 4 水文分析 一 实习内容和意义  内容：利用 DEM 数据生成明暗等高线。  意义：通过明暗等高线的实例练习一个复杂模型的建立过程，熟练和掌握建模 —分析建模 的全过程 二 数据准备 精度相对较高的闽江流域 DEM 数据 三 具体操作步骤 （1）建立模型 1） 在 ArcMap 中单击自定义菜单，选择扩展模块 命令,加载 Spatial Analyst 模块； 2） 点击工具栏上的 按钮，生成一个新的 model； 3） 单击 spatial analyst 工具中的表面工具集，将坡度工具拖拽至模型生成器窗中； 4） 在模型生成器窗口单击右键，选择创建变量命令，弹出数据类型选择对话框，选择 栅格数据集。 5） 右键单击 栅格数据集，单击重命名命令，在弹出的对话框中输入 DEM，将原始 的栅格数据集重命名为 DEM； 6） 单击添加连接图标，连接 DEM 和 aspect 图形要素； 7） 在模型生成器窗口中加载 spatial analyst 工具的数学工具集，选择 l 逻辑中的小于 和大于工具，在大于对话框文本框中输入 45，同理，在 less than 对话框文本框中输入 225； 8） 单击添加连接图标，分别连接 aspect 生成的栅格图形要素和大于、小于图形要素； 9） 在 数学功能中选择加，将得出背光和受光面； 10）单击添加连接图标，分别连接大于、小于生成的栅格图形要素和 plus 图形要素； 11）加载转换工具下的从栅格工具集中的栅格转面工具，将以上结果转换为矢量； 12）单击添加连接图标，连接步骤 10)生成的结果和矢量面图形要素； 13）打开 spatial analyst 工具的表面工具集，将等值线工具拖拽到模型生成器窗口中， 设置等高距为 100； 1 

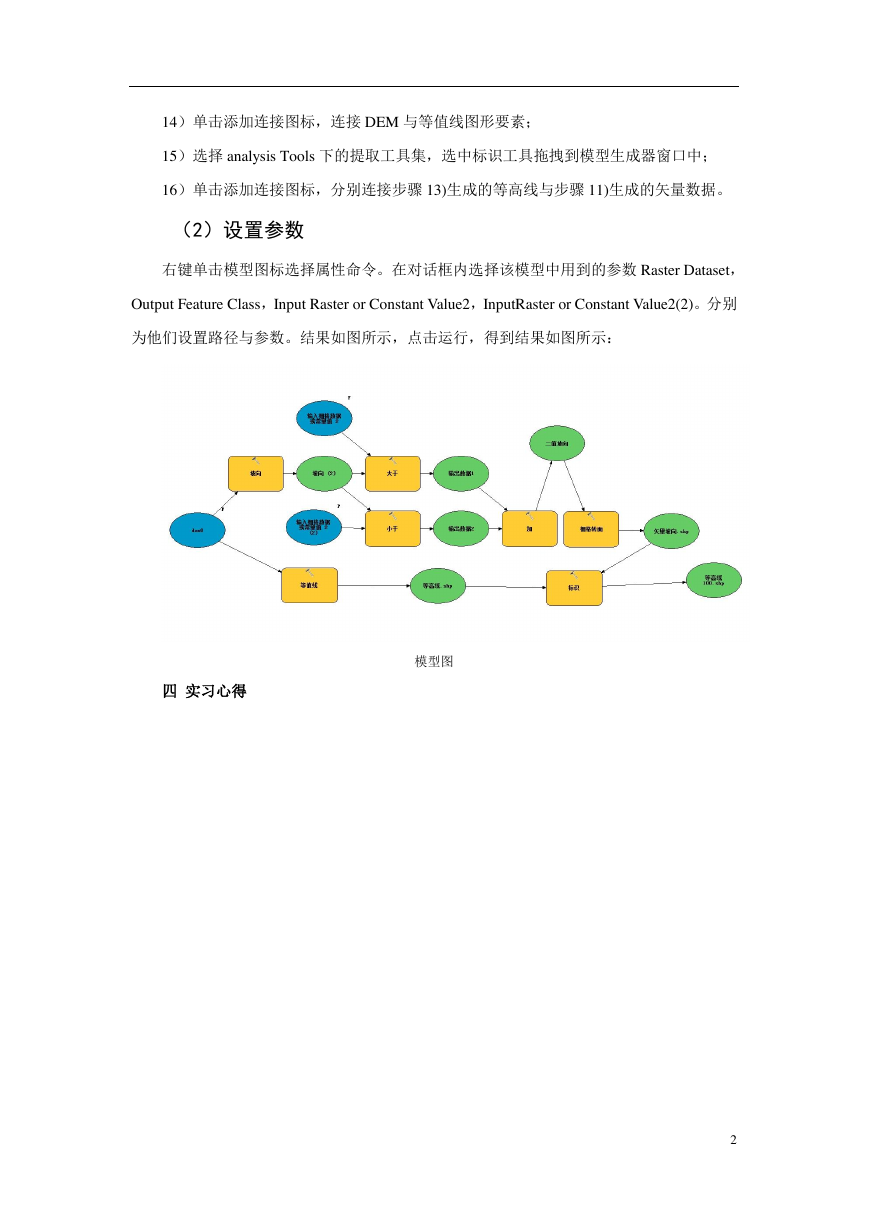

14）单击添加连接图标，连接 DEM 与等值线图形要素； 15）选择 analysis Tools 下的提取工具集，选中标识工具拖拽到模型生成器窗口中； 16）单击添加连接图标，分别连接步骤 13)生成的等高线与步骤 11)生成的矢量数据。 （2）设置参数 右键单击模型图标选择属性命令。在对话框内选择该模型中用到的参数 Raster Dataset， Output Feature Class，Input Raster or Constant Value2，InputRaster or Constant Value2(2)。分别 为他们设置路径与参数。结果如图所示，点击运行，得到结果如图所示： 模型图 四 实习心得 2
