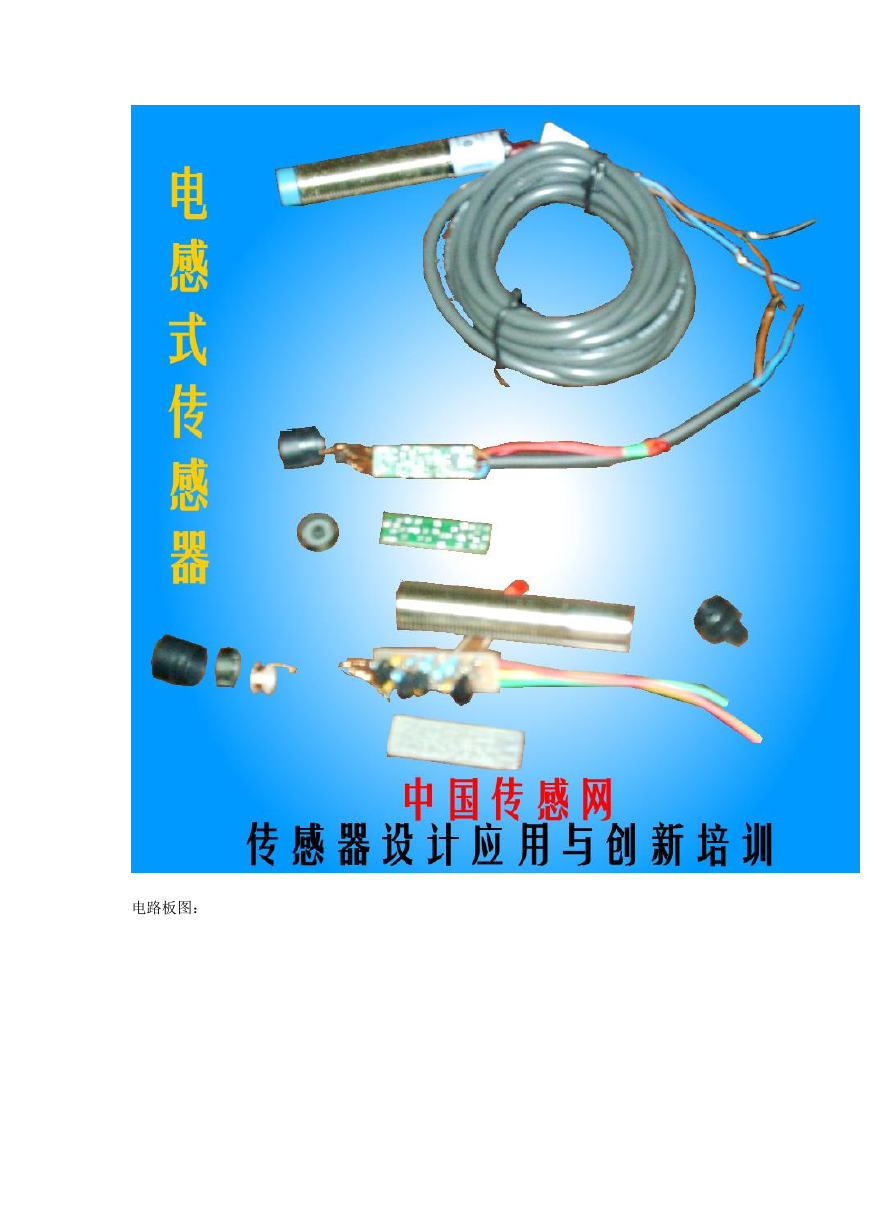

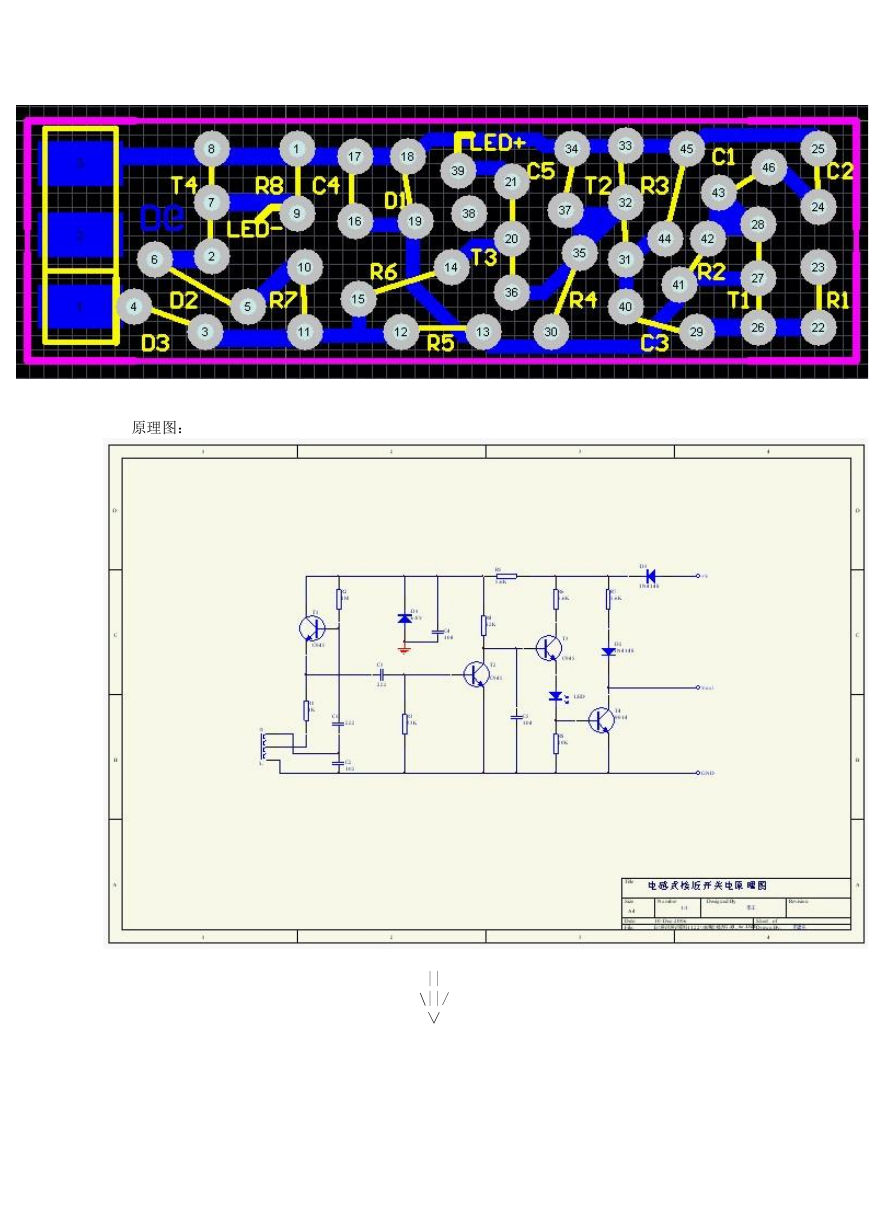

电路板图:
原理图: || \||/ ∨

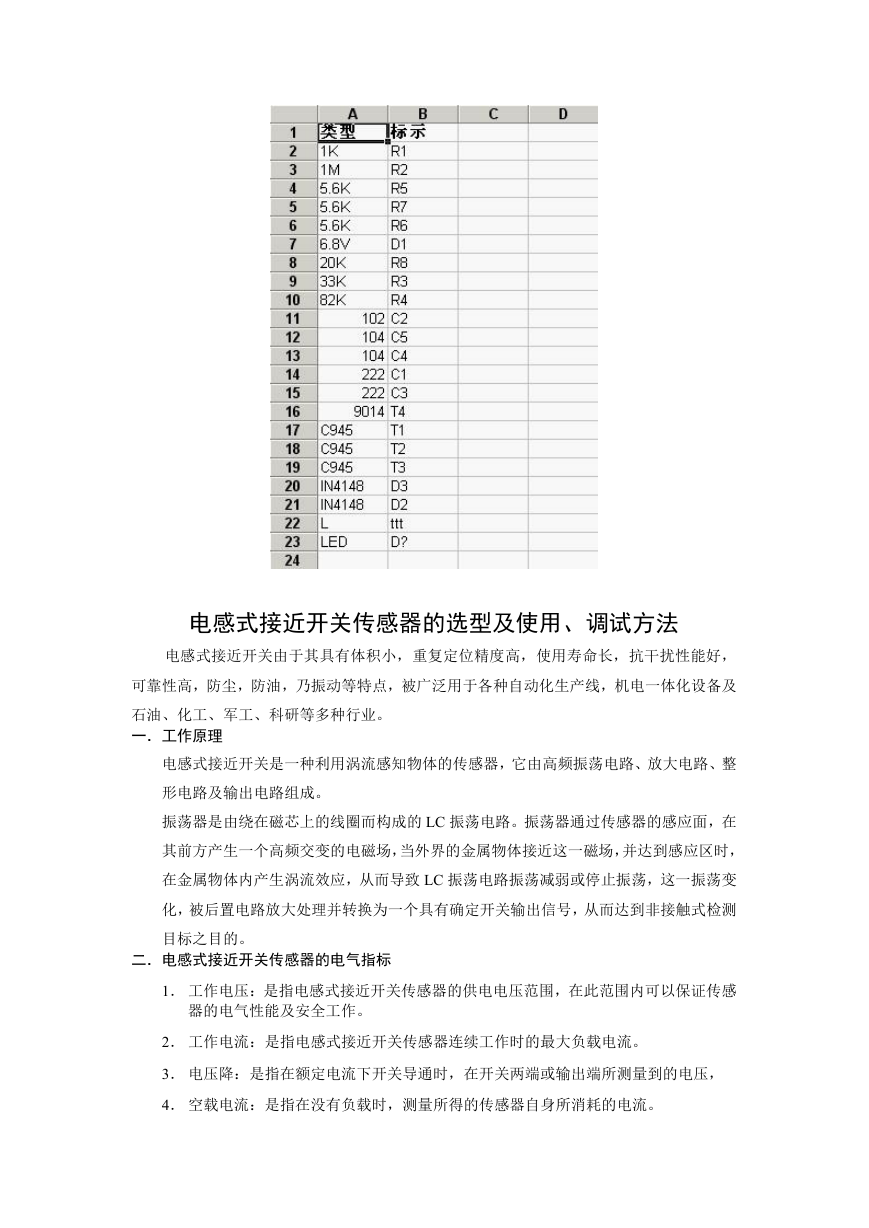

元件清单:
电感式接近开关传感器的选型及使用、调试方法 电感式接近开关由于其具有体积小,重复定位精度高,使用寿命长,抗干扰性能好, 可靠性高,防尘,防油,乃振动等特点,被广泛用于各种自动化生产线,机电一体化设备及 石油、化工、军工、科研等多种行业。 一.工作原理 电感式接近开关是一种利用涡流感知物体的传感器,它由高频振荡电路、放大电路、整 形电路及输出电路组成。 振荡器是由绕在磁芯上的线圈而构成的 LC 振荡电路。振荡器通过传感器的感应面,在 其前方产生一个高频交变的电磁场,当外界的金属物体接近这一磁场,并达到感应区时, 在金属物体内产生涡流效应,从而导致 LC 振荡电路振荡减弱或停止振荡,这一振荡变 化,被后置电路放大处理并转换为一个具有确定开关输出信号,从而达到非接触式检测 目标之目的。 二.电感式接近开关传感器的电气指标 1. 工作电压:是指电感式接近开关传感器的供电电压范围,在此范围内可以保证传感 器的电气性能及安全工作。 2. 工作电流:是指电感式接近开关传感器连续工作时的最大负载电流。 3. 电压降:是指在额定电流下开关导通时,在开关两端或输出端所测量到的电压, 4. 空载电流:是指在没有负载时,测量所得的传感器自身所消耗的电流。

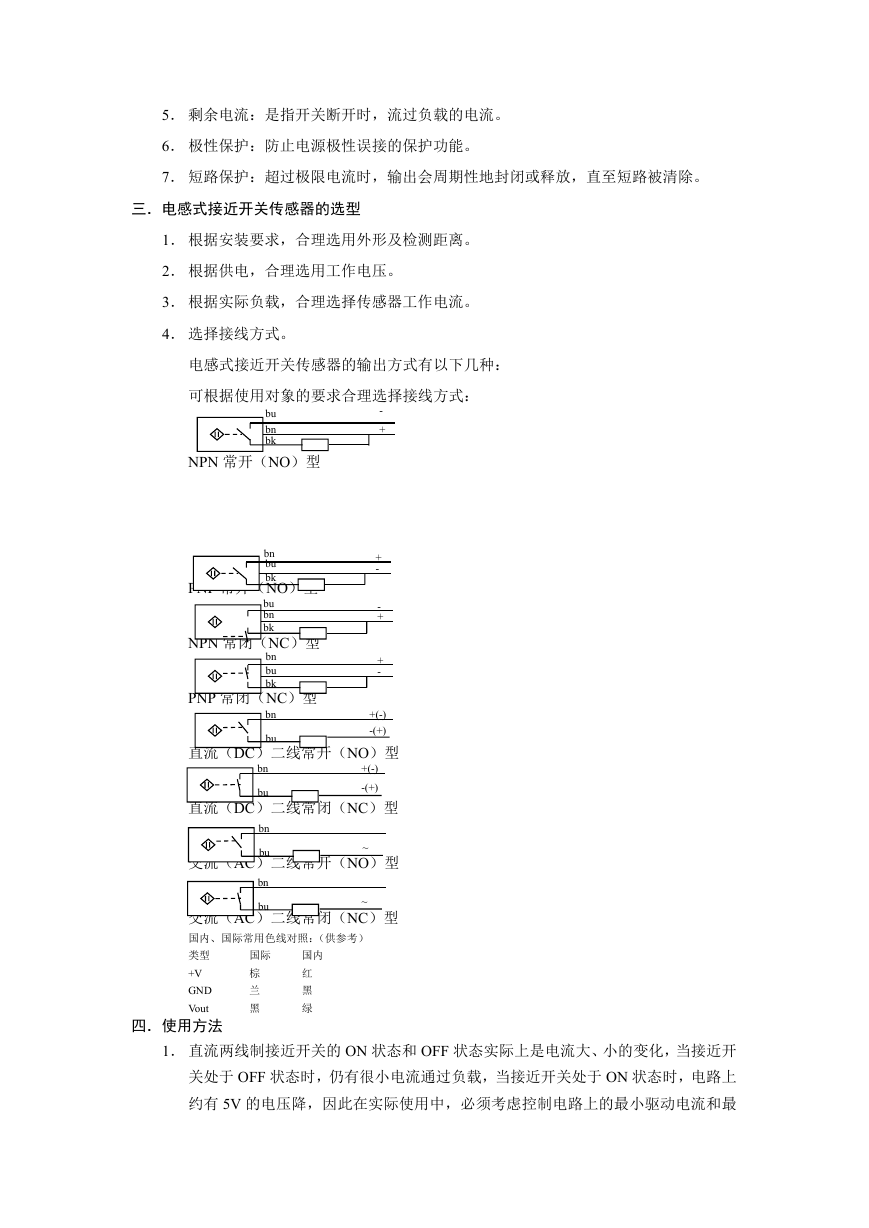

5. 剩余电流:是指开关断开时,流过负载的电流。 6. 极性保护:防止电源极性误接的保护功能。 7. 短路保护:超过极限电流时,输出会周期性地封闭或释放,直至短路被清除。 三.电感式接近开关传感器的选型 1. 根据安装要求,合理选用外形及检测距离。 2. 根据供电,合理选用工作电压。 3. 根据实际负载,合理选择传感器工作电流。 4. 选择接线方式。 电感式接近开关传感器的输出方式有以下几种: 可根据使用对象的要求合理选择接线方式: bu bn bk NPN 常开(NO)型 - + + - - + + - +(-) -(+) +(-) -(+) ~ ~ PNP 常开(NO)型 NPN 常闭(NC)型 PNP 常闭(NC)型 bn bu bk bu bn bk bn bu bk bn bu bn bu bn bu bn bu 直流(DC)二线常开(NO)型 直流(DC)二线常闭(NC)型 交流(AC)二线常开(NO)型 交流(AC)二线常闭(NC)型 国内、国际常用色线对照:(供参考) 类型 +V GND Vout 国际 国内 棕 兰 黑 红 黑 绿 四.使用方法 1. 直流两线制接近开关的 ON 状态和 OFF 状态实际上是电流大、小的变化,当接近开 关处于 OFF 状态时,仍有很小电流通过负载,当接近开关处于 ON 状态时,电路上 约有 5V 的电压降,因此在实际使用中,必须考虑控制电路上的最小驱动电流和最

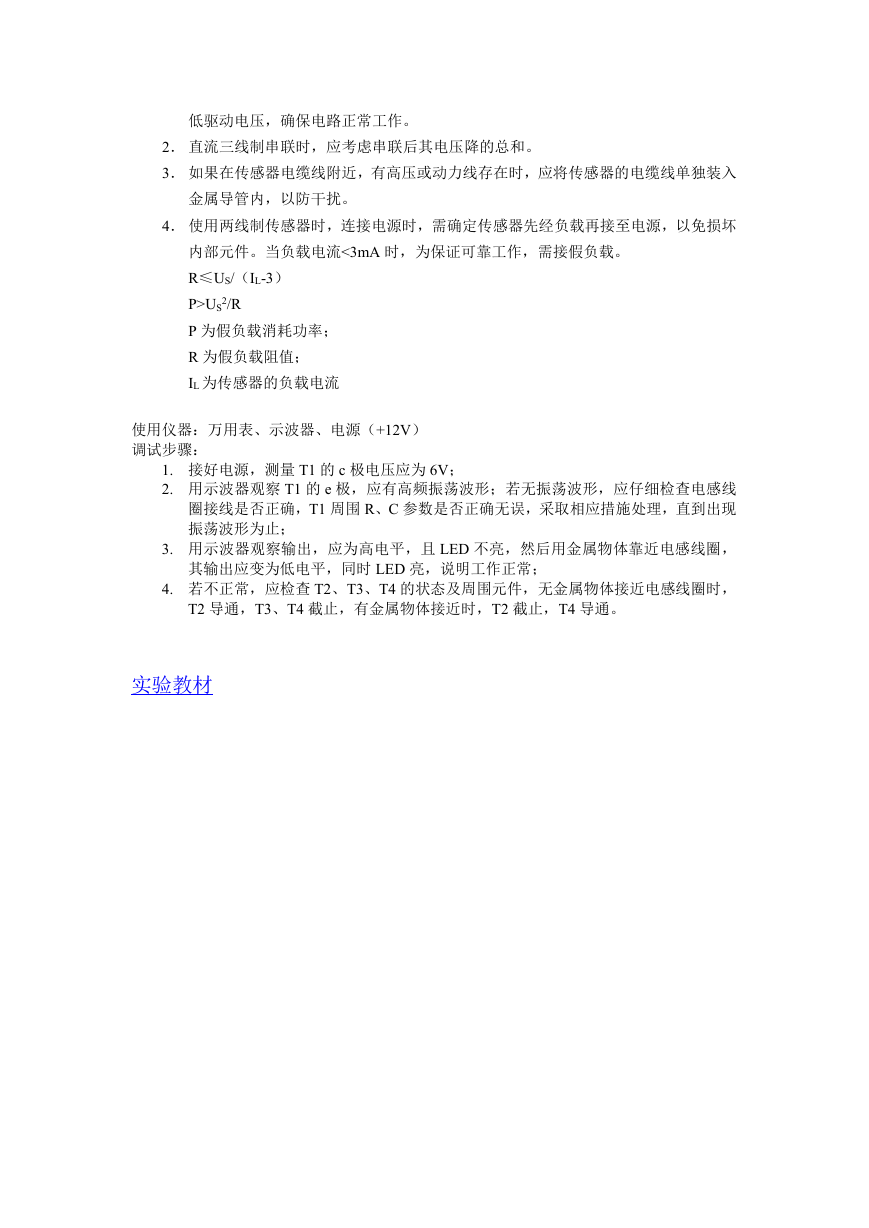

低驱动电压,确保电路正常工作。 2. 直流三线制串联时,应考虑串联后其电压降的总和。 3. 如果在传感器电缆线附近,有高压或动力线存在时,应将传感器的电缆线单独装入 金属导管内,以防干扰。 4. 使用两线制传感器时,连接电源时,需确定传感器先经负载再接至电源,以免损坏 内部元件。当负载电流<3mA 时,为保证可靠工作,需接假负载。 R≤US/(IL-3) P>US2/R P 为假负载消耗功率; R 为假负载阻值; IL 为传感器的负载电流 使用仪器:万用表、示波器、电源(+12V) 调试步骤: 1. 接好电源,测量 T1 的 c 极电压应为 6V; 2. 用示波器观察 T1 的 e 极,应有高频振荡波形;若无振荡波形,应仔细检查电感线 圈接线是否正确,T1 周围 R、C 参数是否正确无误,采取相应措施处理,直到出现 振荡波形为止; 3. 用示波器观察输出,应为高电平,且 LED 不亮,然后用金属物体靠近电感线圈, 其输出应变为低电平,同时 LED 亮,说明工作正常; 4. 若不正常,应检查 T2、T3、T4 的状态及周围元件,无金属物体接近电感线圈时, T2 导通,T3、T4 截止,有金属物体接近时,T2 截止,T4 导通。 实验教材
