STM32 小车程序(最好的).docx

第1页 / 共8页
第2页 / 共8页
第3页 / 共8页
第4页 / 共8页
第5页 / 共8页
第6页 / 共8页
第7页 / 共8页
第8页 / 共8页
资料共8页,全文预览结束
#include "stm32f10x_lib.h" #include #define Kp #define Ki #define Kd 18 0 0.5 // 比例常数 Proportional Const // 积分常数 Integral Const // 微分常数 Derivative Const void RCC_Configuration(void); void GPIO_Configuration(void); void ADC_Configuration(void); void DMA_Configuration(void); void SysTick_Configuration(void); void TIM1_Configuration(void); void FORWARD_Init(void); void BACKWARD_Init(void); void STOP_Init(void); void PID_algorithm(double filer_angle); void Kalman_Filter(float ,float); void void Delay_ms(u32 nTime); active(void); void ADC_result(void); u16 u32 u16 AD_Value[16]; TimingDelay; CCR1_Val =500; float gyro; float acceler; s16 s16 Gyro; AccleX; int main(void){ RCC_Configuration(); GPIO_Configuration(); DMA_Configuration(); ADC_Configuration(); SysTick_Configuration(); TIM1_Configuration(); while (1){ Delay_ms(10);

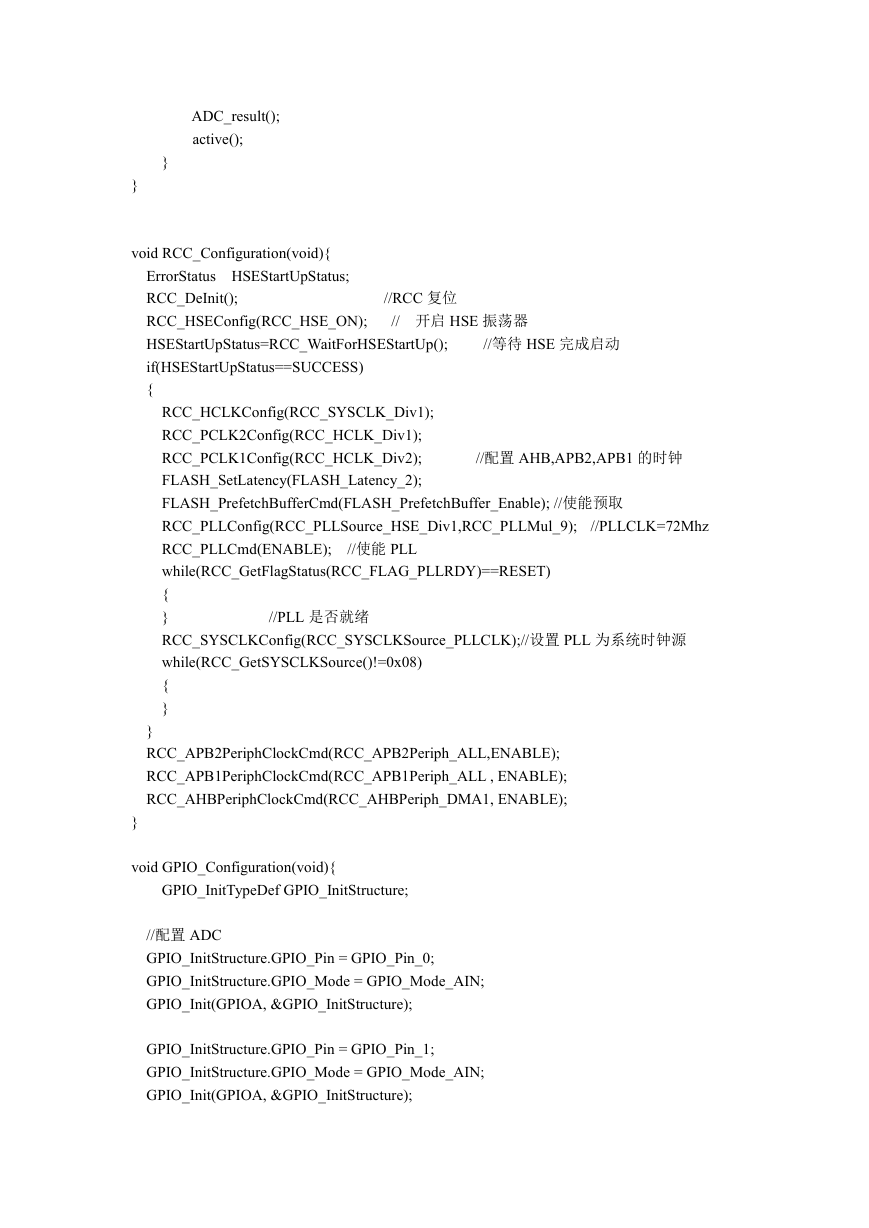

ADC_result(); active(); } } void RCC_Configuration(void){ ErrorStatus HSEStartUpStatus; RCC_DeInit(); RCC_HSEConfig(RCC_HSE_ON); HSEStartUpStatus=RCC_WaitForHSEStartUp(); if(HSEStartUpStatus==SUCCESS) { //RCC 复位 // 开启 HSE 振荡器 //等待 HSE 完成启动 //配置 AHB,APB2,APB1 的时钟 RCC_HCLKConfig(RCC_SYSCLK_Div1); RCC_PCLK2Config(RCC_HCLK_Div1); RCC_PCLK1Config(RCC_HCLK_Div2); FLASH_SetLatency(FLASH_Latency_2); FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable); //使能预取 RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9); RCC_PLLCmd(ENABLE); while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)==RESET) { } RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);//设置 PLL 为系统时钟源 while(RCC_GetSYSCLKSource()!=0x08) { } //PLL 是否就绪 //使能 PLL //PLLCLK=72Mhz } RCC_APB2PeriphClockCmd(RCC_APB2Periph_ALL,ENABLE); RCC_APB1PeriphClockCmd(RCC_APB1Periph_ALL , ENABLE); RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE); } void GPIO_Configuration(void){ GPIO_InitTypeDef GPIO_InitStructure; //配置 ADC GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; GPIO_Init(GPIOA, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; GPIO_Init(GPIOA, &GPIO_InitStructure);

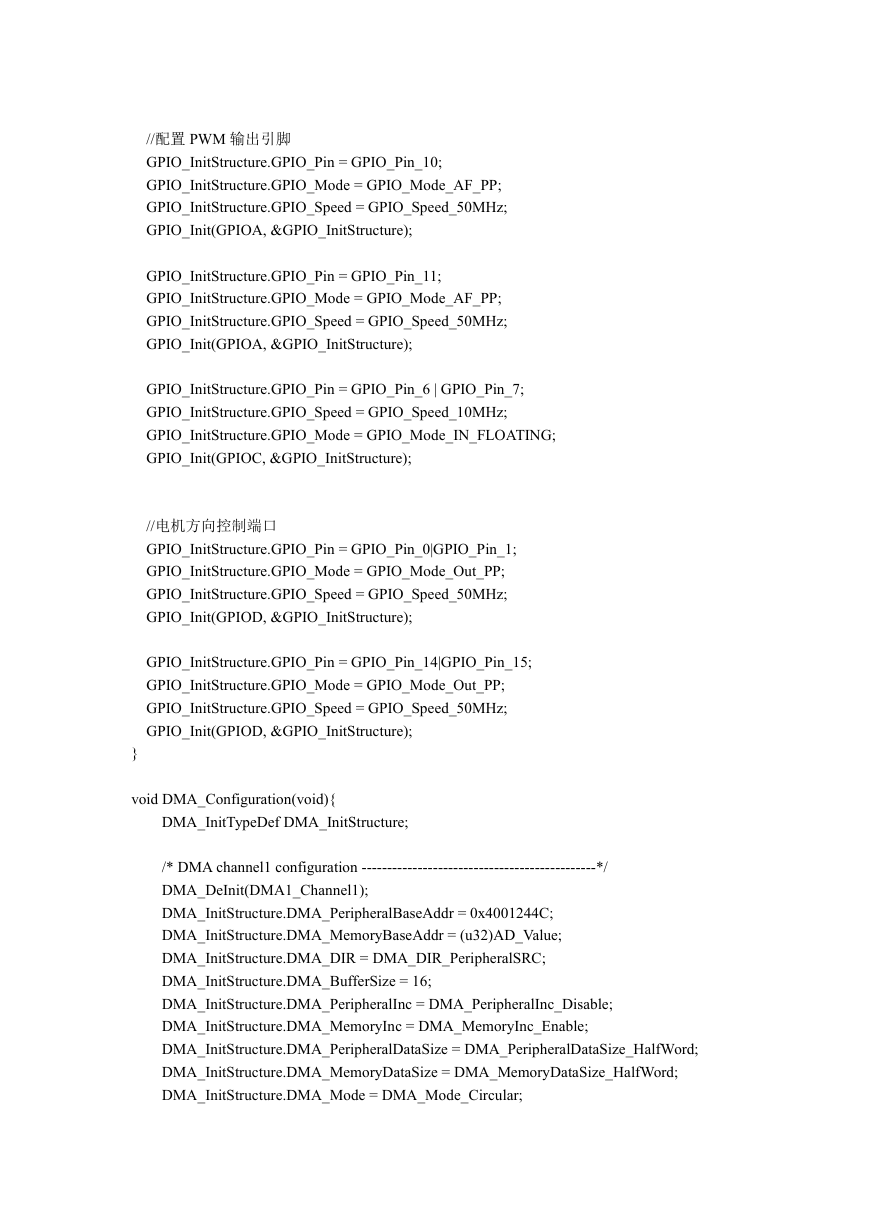

//配置 PWM 输出引脚 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; GPIO_Init(GPIOC, &GPIO_InitStructure); //电机方向控制端口 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOD, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14|GPIO_Pin_15; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOD, &GPIO_InitStructure); } void DMA_Configuration(void){ DMA_InitTypeDef DMA_InitStructure; /* DMA channel1 configuration ----------------------------------------------*/ DMA_DeInit(DMA1_Channel1); DMA_InitStructure.DMA_PeripheralBaseAddr = 0x4001244C; DMA_InitStructure.DMA_MemoryBaseAddr = (u32)AD_Value; DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; DMA_InitStructure.DMA_BufferSize = 16; DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord; DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;

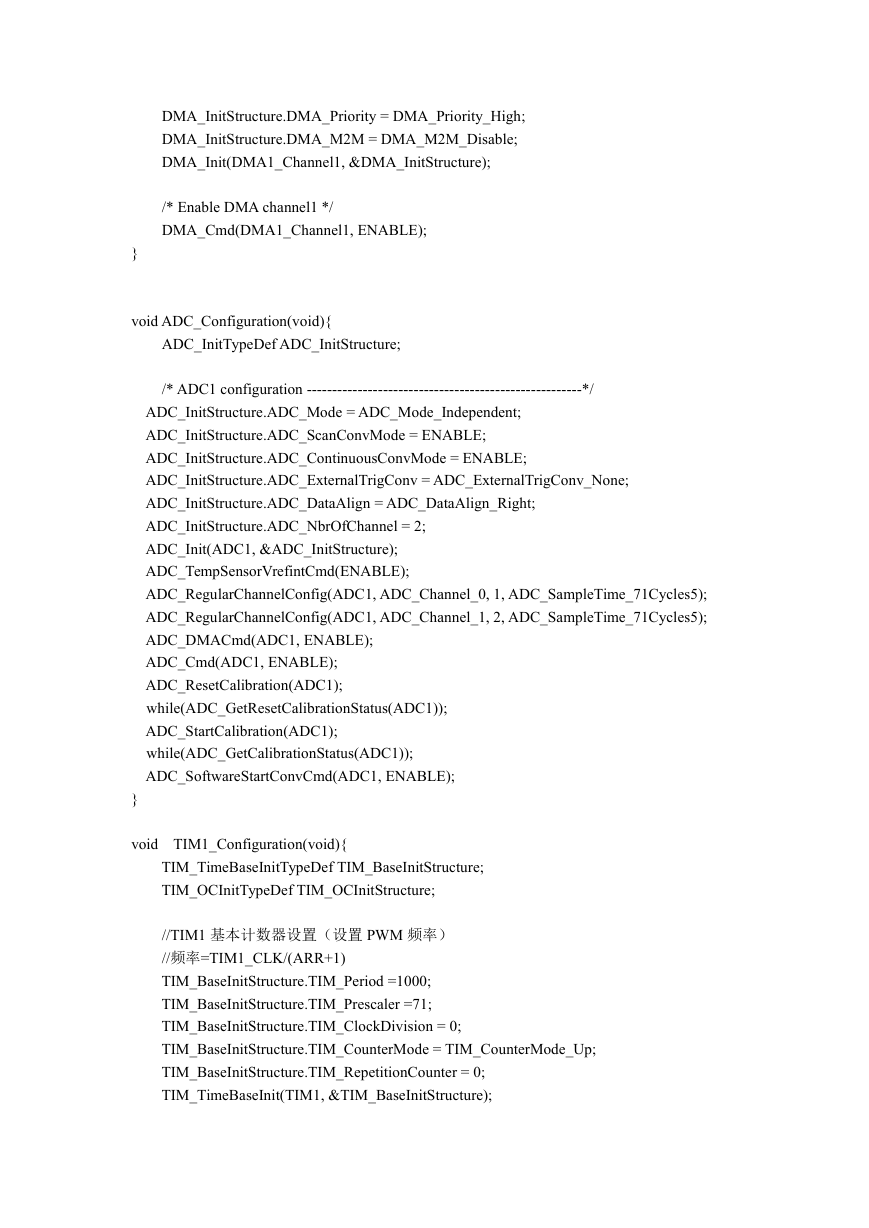

DMA_InitStructure.DMA_Priority = DMA_Priority_High; DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; DMA_Init(DMA1_Channel1, &DMA_InitStructure); /* Enable DMA channel1 */ DMA_Cmd(DMA1_Channel1, ENABLE); } void ADC_Configuration(void){ ADC_InitTypeDef ADC_InitStructure; /* ADC1 configuration ------------------------------------------------------*/ ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; ADC_InitStructure.ADC_ScanConvMode = ENABLE; ADC_InitStructure.ADC_ContinuousConvMode = ENABLE; ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; ADC_InitStructure.ADC_NbrOfChannel = 2; ADC_Init(ADC1, &ADC_InitStructure); ADC_TempSensorVrefintCmd(ENABLE); ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_71Cycles5); ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_71Cycles5); ADC_DMACmd(ADC1, ENABLE); ADC_Cmd(ADC1, ENABLE); ADC_ResetCalibration(ADC1); while(ADC_GetResetCalibrationStatus(ADC1)); ADC_StartCalibration(ADC1); while(ADC_GetCalibrationStatus(ADC1)); ADC_SoftwareStartConvCmd(ADC1, ENABLE); } void TIM1_Configuration(void){ TIM_TimeBaseInitTypeDef TIM_BaseInitStructure; TIM_OCInitTypeDef TIM_OCInitStructure; //TIM1 基本计数器设置(设置 PWM 频率) //频率=TIM1_CLK/(ARR+1) TIM_BaseInitStructure.TIM_Period =1000; TIM_BaseInitStructure.TIM_Prescaler =71; TIM_BaseInitStructure.TIM_ClockDivision = 0; TIM_BaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; TIM_BaseInitStructure.TIM_RepetitionCounter = 0; TIM_TimeBaseInit(TIM1, &TIM_BaseInitStructure);

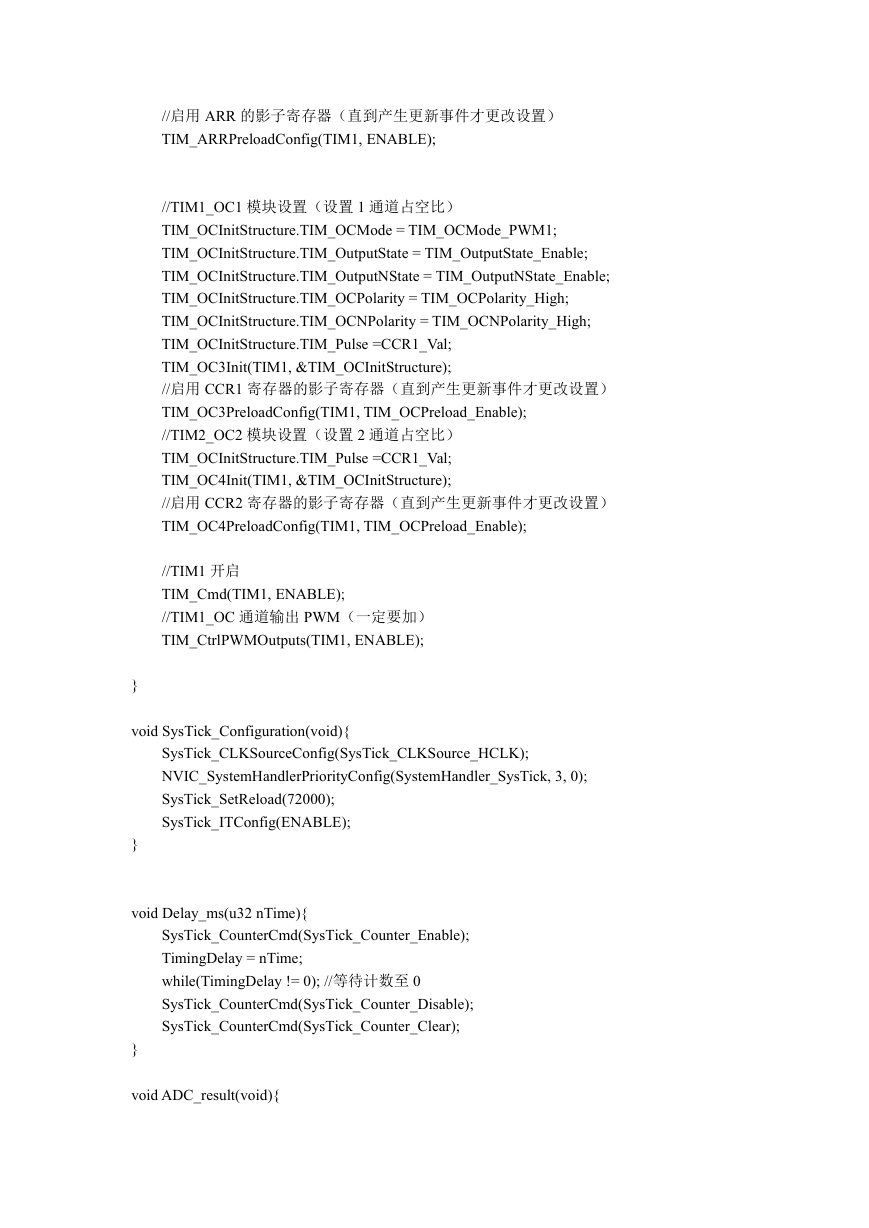

//启用 ARR 的影子寄存器(直到产生更新事件才更改设置) TIM_ARRPreloadConfig(TIM1, ENABLE); //TIM1_OC1 模块设置(设置 1 通道占空比) TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Enable; TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_High; TIM_OCInitStructure.TIM_Pulse =CCR1_Val; TIM_OC3Init(TIM1, &TIM_OCInitStructure); //启用 CCR1 寄存器的影子寄存器(直到产生更新事件才更改设置) TIM_OC3PreloadConfig(TIM1, TIM_OCPreload_Enable); //TIM2_OC2 模块设置(设置 2 通道占空比) TIM_OCInitStructure.TIM_Pulse =CCR1_Val; TIM_OC4Init(TIM1, &TIM_OCInitStructure); //启用 CCR2 寄存器的影子寄存器(直到产生更新事件才更改设置) TIM_OC4PreloadConfig(TIM1, TIM_OCPreload_Enable); //TIM1 开启 TIM_Cmd(TIM1, ENABLE); //TIM1_OC 通道输出 PWM(一定要加) TIM_CtrlPWMOutputs(TIM1, ENABLE); } void SysTick_Configuration(void){ SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK); NVIC_SystemHandlerPriorityConfig(SystemHandler_SysTick, 3, 0); SysTick_SetReload(72000); SysTick_ITConfig(ENABLE); } void Delay_ms(u32 nTime){ SysTick_CounterCmd(SysTick_Counter_Enable); TimingDelay = nTime; while(TimingDelay != 0); //等待计数至 0 SysTick_CounterCmd(SysTick_Counter_Disable); SysTick_CounterCmd(SysTick_Counter_Clear); } void ADC_result(void){

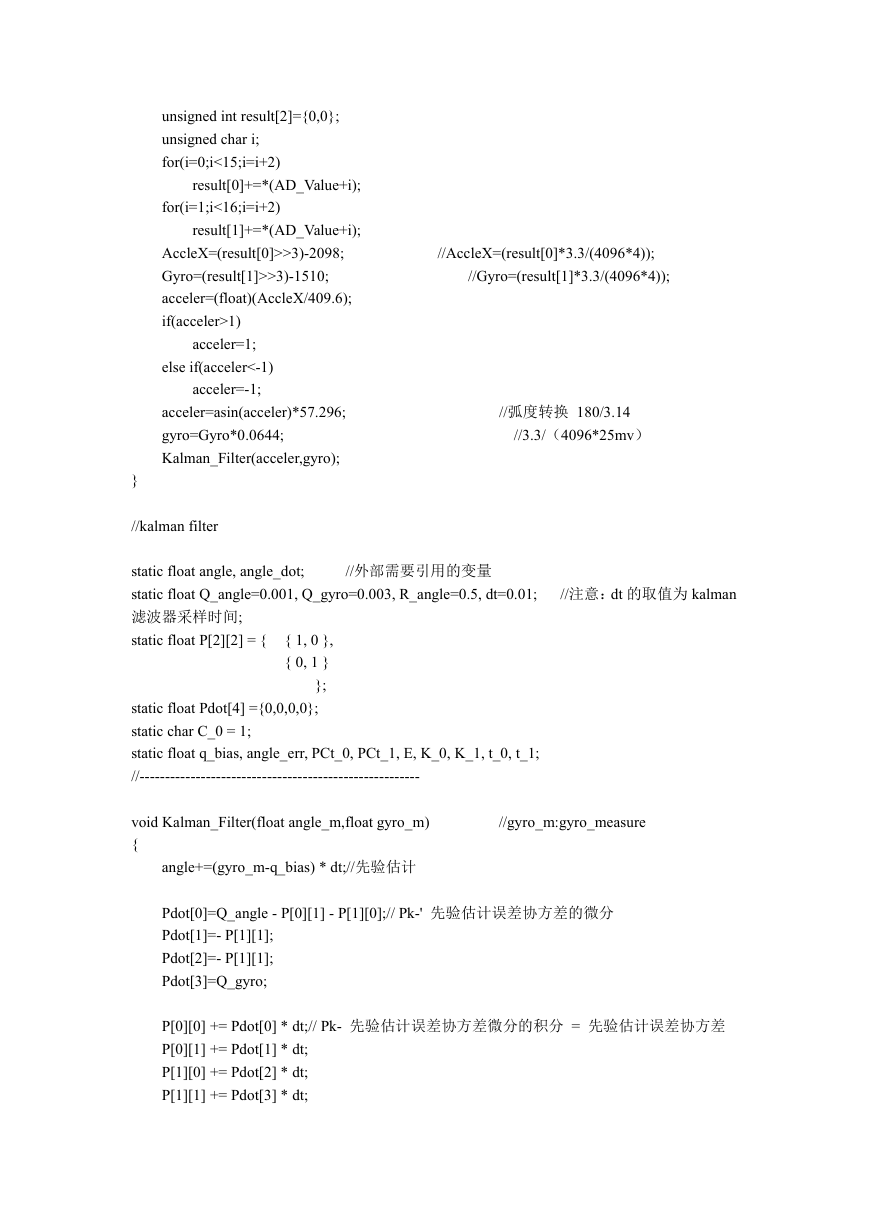

unsigned int result[2]={0,0}; unsigned char i; for(i=0;i<15;i=i+2) result[0]+=*(AD_Value+i); for(i=1;i<16;i=i+2) result[1]+=*(AD_Value+i); AccleX=(result[0]>>3)-2098; Gyro=(result[1]>>3)-1510; acceler=(float)(AccleX/409.6); if(acceler>1) acceler=1; else if(acceler<-1) acceler=-1; acceler=asin(acceler)*57.296; gyro=Gyro*0.0644; Kalman_Filter(acceler,gyro); } //kalman filter //AccleX=(result[0]*3.3/(4096*4)); //Gyro=(result[1]*3.3/(4096*4)); //弧度转换 180/3.14 //3.3/(4096*25mv) //注意:dt 的取值为 kalman //外部需要引用的变量 static float angle, angle_dot; static float Q_angle=0.001, Q_gyro=0.003, R_angle=0.5, dt=0.01; 滤波器采样时间; static float P[2][2] = { { 1, 0 }, { 0, 1 } }; static float Pdot[4] ={0,0,0,0}; static char C_0 = 1; static float q_bias, angle_err, PCt_0, PCt_1, E, K_0, K_1, t_0, t_1; //------------------------------------------------------- void Kalman_Filter(float angle_m,float gyro_m) { angle+=(gyro_m-q_bias) * dt;//先验估计 //gyro_m:gyro_measure Pdot[0]=Q_angle - P[0][1] - P[1][0];// Pk-' 先验估计误差协方差的微分 Pdot[1]=- P[1][1]; Pdot[2]=- P[1][1]; Pdot[3]=Q_gyro; P[0][0] += Pdot[0] * dt;// Pk- 先验估计误差协方差微分的积分 = 先验估计误差协方差 P[0][1] += Pdot[1] * dt; P[1][0] += Pdot[2] * dt; P[1][1] += Pdot[3] * dt;

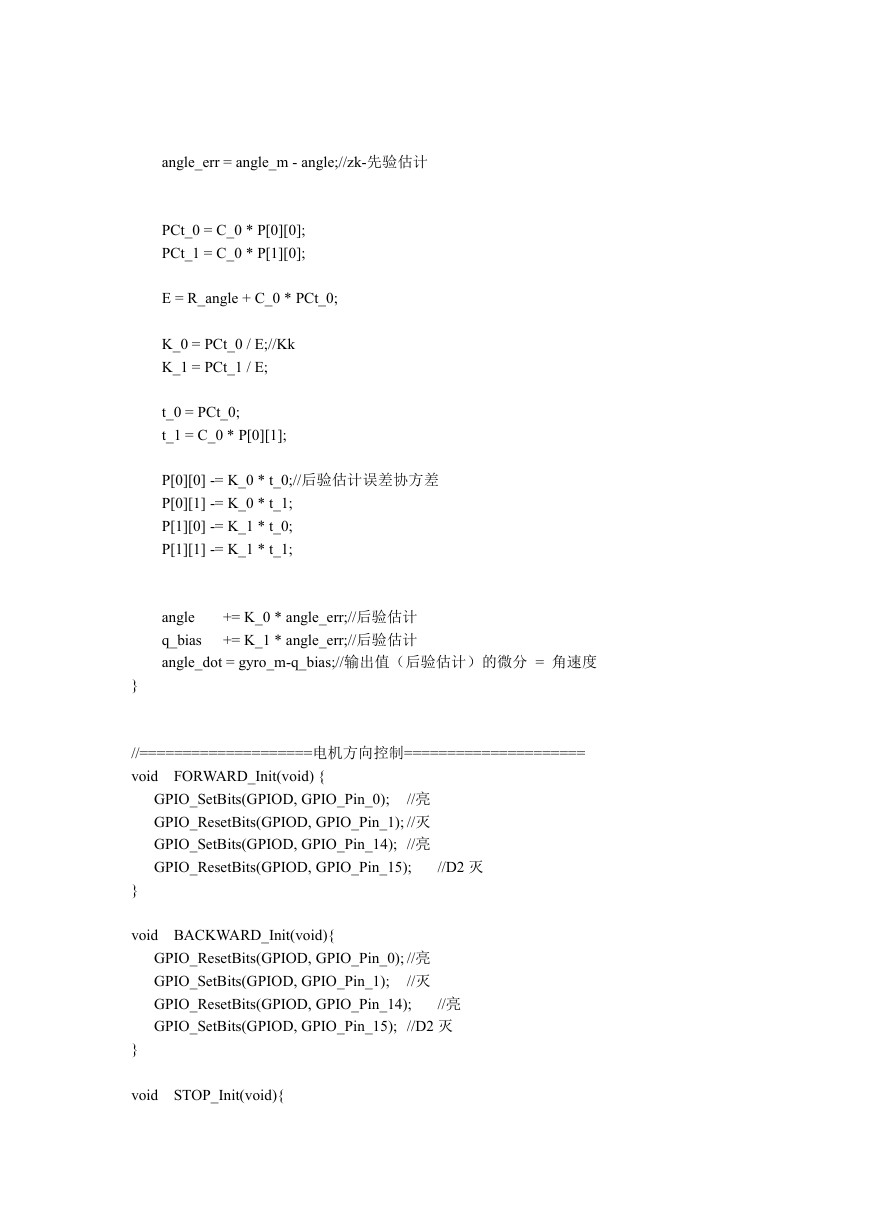

angle_err = angle_m - angle;//zk-先验估计 PCt_0 = C_0 * P[0][0]; PCt_1 = C_0 * P[1][0]; E = R_angle + C_0 * PCt_0; K_0 = PCt_0 / E;//Kk K_1 = PCt_1 / E; t_0 = PCt_0; t_1 = C_0 * P[0][1]; P[0][0] -= K_0 * t_0;//后验估计误差协方差 P[0][1] -= K_0 * t_1; P[1][0] -= K_1 * t_0; P[1][1] -= K_1 * t_1; += K_0 * angle_err;//后验估计 += K_1 * angle_err;//后验估计 angle q_bias angle_dot = gyro_m-q_bias;//输出值(后验估计)的微分 = 角速度 } //====================电机方向控制===================== void FORWARD_Init(void) { GPIO_SetBits(GPIOD, GPIO_Pin_0); //亮 GPIO_ResetBits(GPIOD, GPIO_Pin_1); //灭 GPIO_SetBits(GPIOD, GPIO_Pin_14); //亮 GPIO_ResetBits(GPIOD, GPIO_Pin_15); //D2 灭 } void BACKWARD_Init(void){ GPIO_ResetBits(GPIOD, GPIO_Pin_0); //亮 GPIO_SetBits(GPIOD, GPIO_Pin_1); //灭 GPIO_ResetBits(GPIOD, GPIO_Pin_14); GPIO_SetBits(GPIOD, GPIO_Pin_15); //亮 //D2 灭 } void STOP_Init(void){

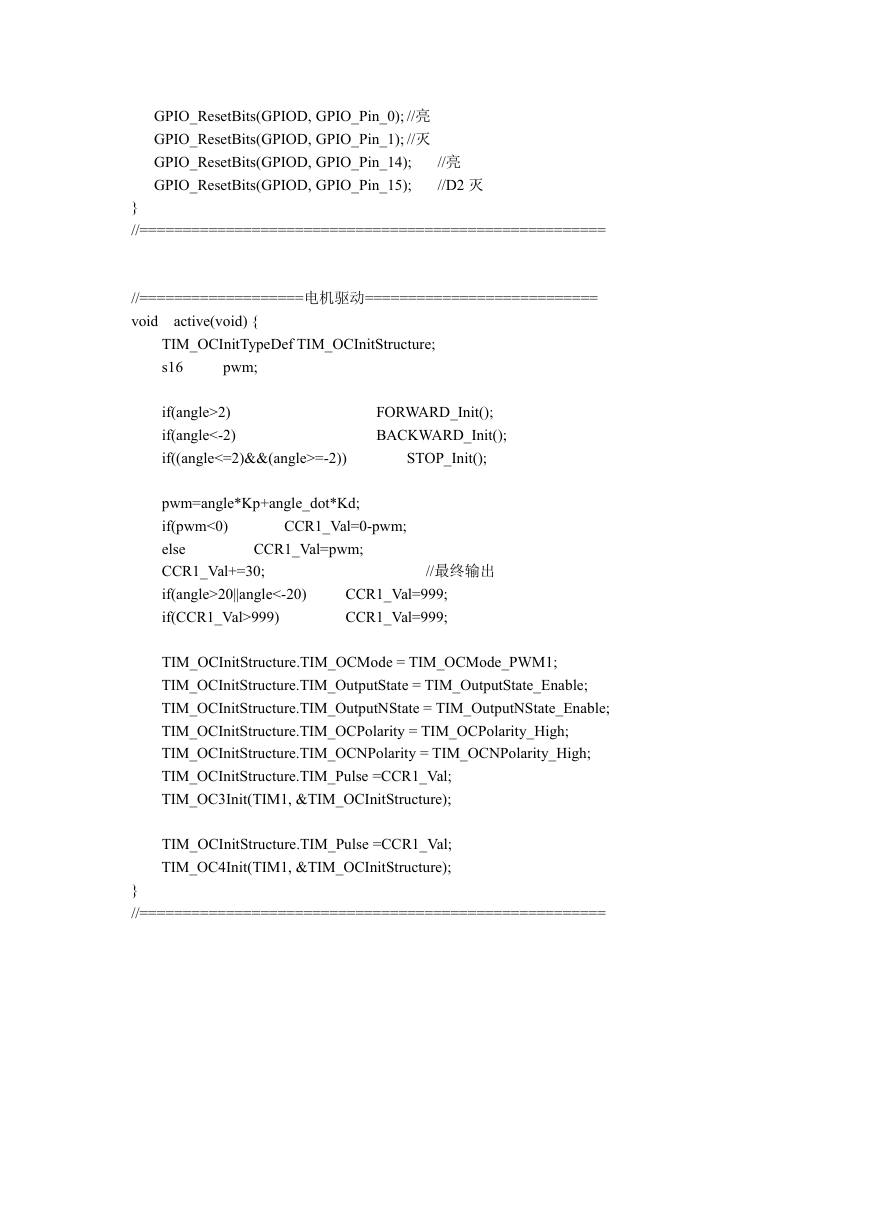

GPIO_ResetBits(GPIOD, GPIO_Pin_0); //亮 GPIO_ResetBits(GPIOD, GPIO_Pin_1); //灭 GPIO_ResetBits(GPIOD, GPIO_Pin_14); GPIO_ResetBits(GPIOD, GPIO_Pin_15); //亮 //D2 灭 } //====================================================== //===================电机驱动=========================== void active(void) { TIM_OCInitTypeDef TIM_OCInitStructure; s16 pwm; if(angle>2) if(angle<-2) if((angle<=2)&&(angle>=-2)) FORWARD_Init(); BACKWARD_Init(); STOP_Init(); CCR1_Val=0-pwm; pwm=angle*Kp+angle_dot*Kd; if(pwm<0) else CCR1_Val+=30; if(angle>20||angle<-20) if(CCR1_Val>999) CCR1_Val=pwm; //最终输出 CCR1_Val=999; CCR1_Val=999; TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Enable; TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_High; TIM_OCInitStructure.TIM_Pulse =CCR1_Val; TIM_OC3Init(TIM1, &TIM_OCInitStructure); TIM_OCInitStructure.TIM_Pulse =CCR1_Val; TIM_OC4Init(TIM1, &TIM_OCInitStructure); } //======================================================
