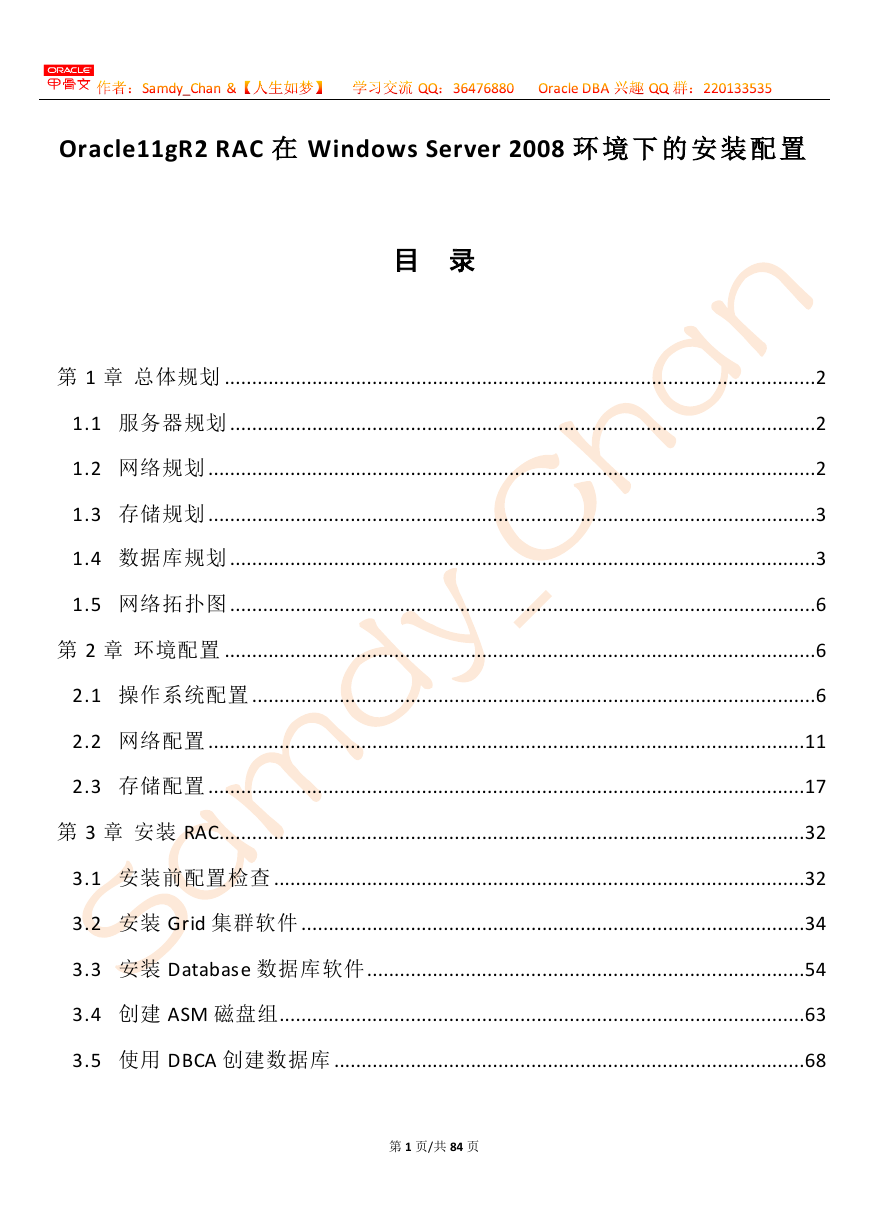

Oracle11gR2 RAC 在 Windows Server 2008 环境下的安装配置目录第 1 章总体规划 ............................................................................................................2 1.1 服务器规划 ...........................................................................................................2 1.2 网络规划 ...............................................................................................................2 1.3 存储规划 ...............................................................................................................3 1.4 数据库规划 ...........................................................................................................3 1.5 网络拓扑图 ...........................................................................................................6 第 2 章环境配置 ............................................................................................................6 2.1 操作系统配置 .......................................................................................................6 2.2 网络配置 .............................................................................................................11 2.3 存储配置 .............................................................................................................17 第 3 章安装 RAC...........................................................................................................32 3.1 安装前配置检查 .................................................................................................32 3.2 安装 Grid 集群软件 ............................................................................................34 3.3 安装 Database 数据库软件 ................................................................................54 3.4 创建 ASM 磁盘组................................................................................................63 3.5 使用 DBCA 创建数据库 ......................................................................................68 第 1 页/共 84 页

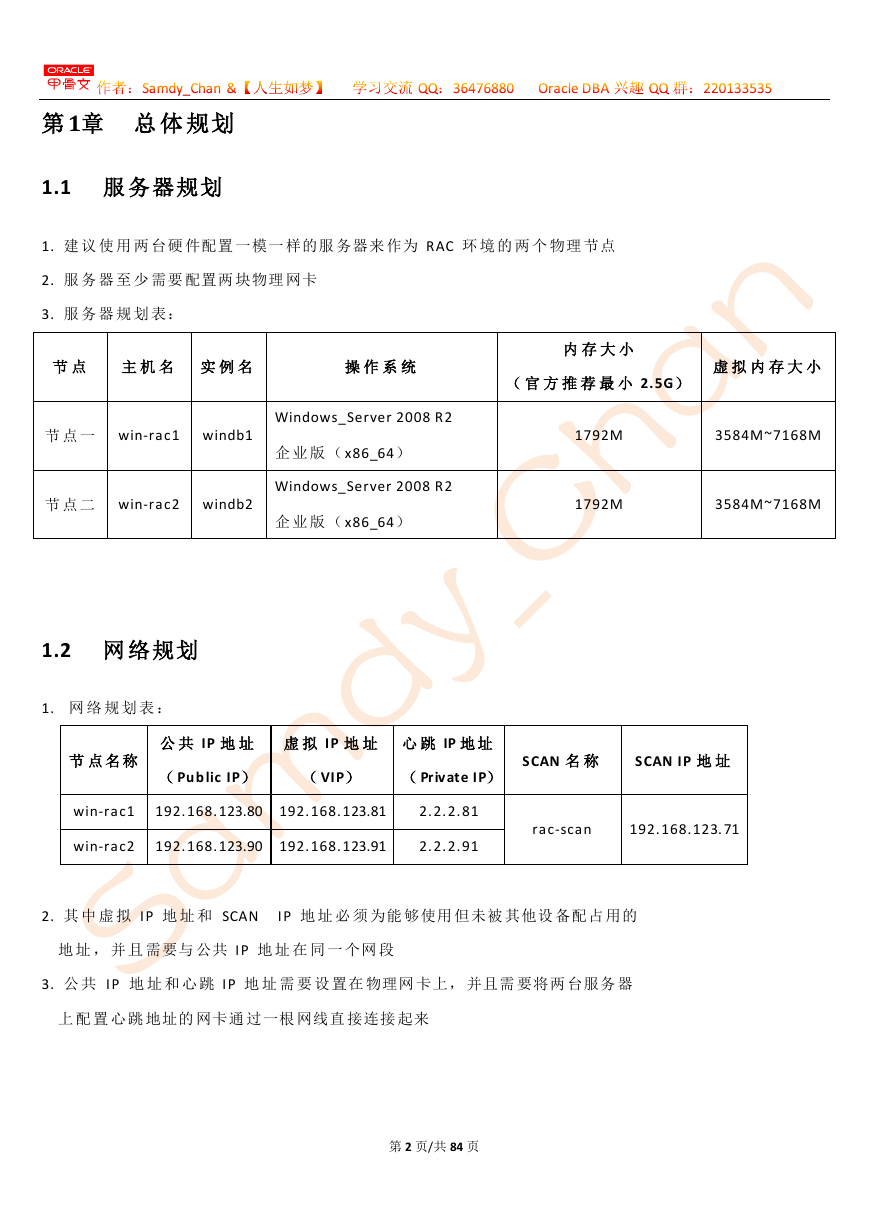

第 1章总体规划 1.1 服务器规划 1. 建议使用两台硬件配置一模一样的服务器来作为 RAC 环境的两个物理节点 2. 服务器至少需要配置两块物理网卡 3. 服务器规划表：节点主机名实例名操作系统节点一 win-rac1 windb1 节点二 win-rac2 windb2 Windows_Server 2008 R2 企业版（ x86_64） Windows_Server 2008 R2 企业版（ x86_64）内存大小（官方推荐最小 2.5G）虚拟内存大小 1792M 3584M~7168M 1792M 3584M~7168M 1.2 网络规划 1. 网络规划表：节点名称公共 IP 地址虚拟 IP 地址心跳 IP 地址（ Pu b lic IP）（ VIP）（ Private IP） SCAN 名称 SCAN IP 地址 win-rac1 192. 168. 123.80 192. 168. 123.81 2. 2. 2. 81 win-rac2 192. 168. 123.90 192. 168. 123.91 2. 2. 2. 91 rac-scan 192. 168. 123. 71 2. 其中虚拟 I P 地址和 SCAN I P 地址必须为能够使用但未被其他设备配占用的地址，并且需要与公共 I P 地址在同一个网段 3. 公共 I P 地址和心跳 I P 地址需要设置在物理网卡上，并且需要将两台服务器上配置心跳地址的网卡通过一根网线直接连接起来第 2 页/共 84 页

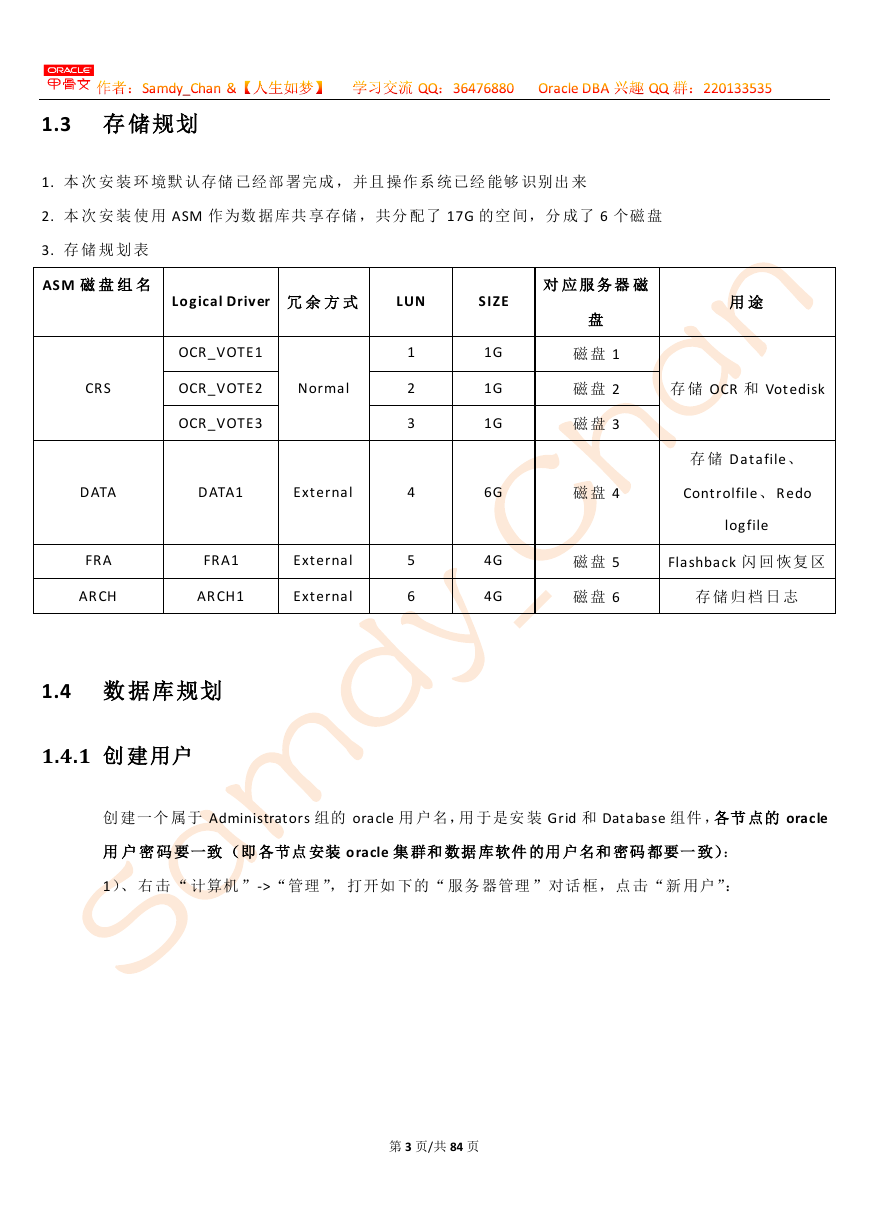

1.3 存储规划 1. 本次安装环境默认存储已经部署完成，并且操作系统已经能够识别出来 2. 本次安装使用 ASM 作为数据库共享存储，共分配了 17G 的空间，分成了 6 个磁盘 3. 存储规划表 ASM 磁盘组名 Lo gical Driver 冗余方式 LUN SIZE 用途对应服务器磁 OCR_VOTE1 CRS OCR_VOTE2 Normal OCR_VOTE3 DATA DATA1 External FRA ARCH FRA1 External ARCH1 External 1 2 3 4 5 6 1G 1G 1G 盘磁盘 1 磁盘 2 存储 OCR 和 Votedisk 磁盘 3 存储 Datafile、 6G 磁盘 4 Controlfile、 Redo logfile 4G 4G 磁盘 5 Flashback 闪回恢复区磁盘 6 存储归档日志 1.4 数据库规划 1.4.1 创建用户创建一个属于 Administrators 组的 oracle 用户名，用于是安装 Grid 和 Database 组件，各节点的 oracle 用户密码要一致（即各节点安装 o racle 集群和数据库软件的用户名和密码都要一致）： 1）、右击 “ 计算机 ”->“管理 ”，打开如下的“ 服务器管理 ”对话框，点击“新用户”：第 3 页/共 84 页

2）、把 Users 用户组删除，把 Administrators 用户组添加进来：第 4 页/共 84 页

3）、第二个节点 win-rac2 上的添加 oracle 用户的操作步骤同上。 1.4.2 软件规划软件组件安装使用的操作系统用户名 win64_11gR2_grid oracle win64_11gR2_database oracle 软件安装目录 ORACLE_BASE: D:\app\oracle ORACLE_HOME: D:\app\11.2.0\grid ORACLE_BASE: D: \app\oracle ORACLE_HOME: D :\app\oracle\product\11. 2. 0\dbhome_1 第 5 页/共 84 页

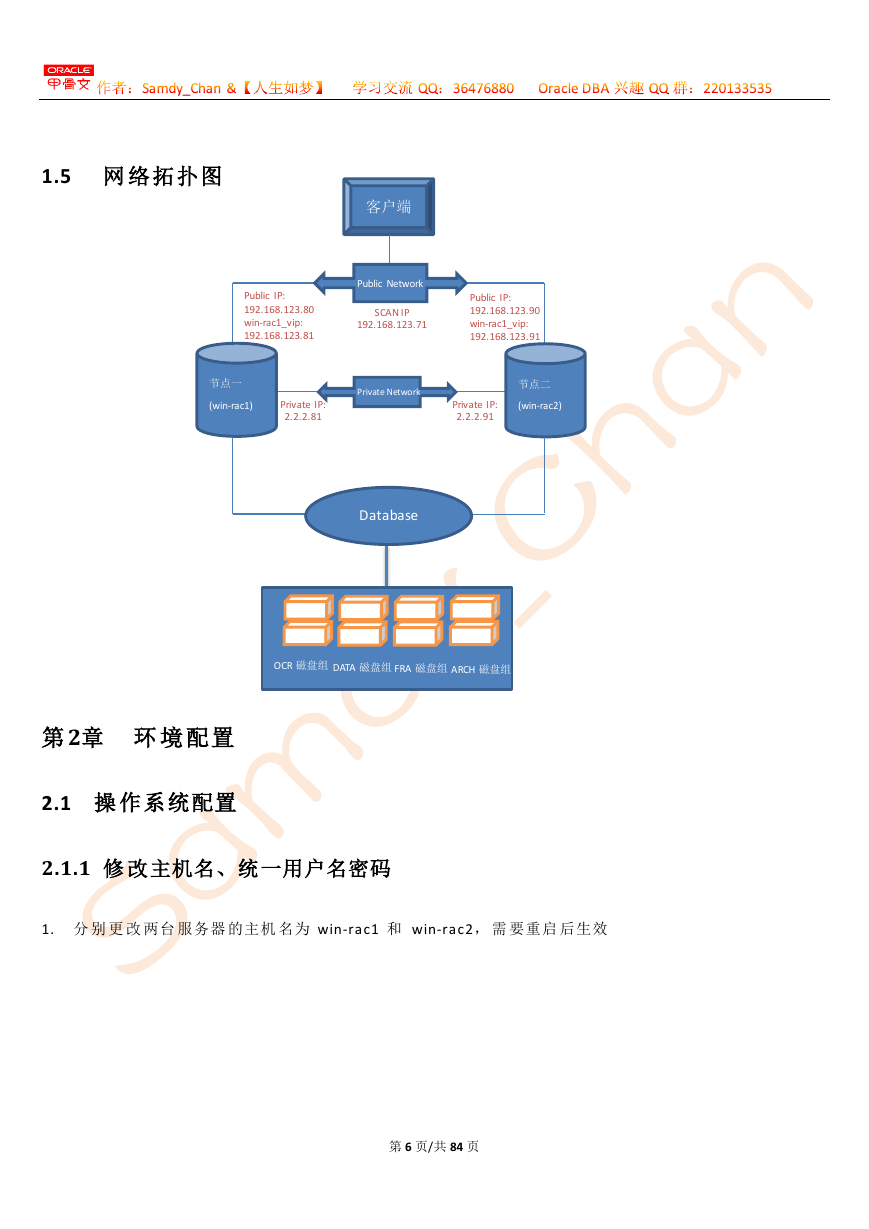

1.5 网络拓扑图客户端 Public IP: 192.168.123.80 win-rac1_vip: 192.168.123.81 Public Network SCAN IP 192.168.123.71 Public IP: 192.168.123.90 win-rac1_vip: 192.168.123.91 节点一 (win-rac1) Private IP: 2.2.2.81 Private Network 节点二 (win-rac2) Private IP: 2.2.2.91 Database OCR 磁盘组 DATA 磁盘组 FRA 磁盘组 ARCH 磁盘组第 2章环境配置 2.1 操作系统配置 2.1.1 修改主机名、统一用户名密码 1. 分别更改两台服务器的主机名为 win-rac1 和 win-rac2，需要重启后生效第 6 页/共 84 页

第二个节点 win-rac2 上的修改主机名的操作步骤同上。 2.1.2 关闭防火墙、配置 DEP 和 UAC 1、分别关闭节点服务器 win-rac1 和 win-rac2 的防火墙 2、分别配置各节点服务器上的“ 数据执行保护（DEP）” 选项为 “仅为基本 windows 程序和服务启用”，需要重启后才能生效（可配置完下一步后一起重启），如下：第 7 页/共 84 页
