CODESYS运动控制之MC_CamTableSelect.docx

发布时间：2022-06-01 发布人：admin 分类：说明书 资料大小：0.22M 资料格式：docx 举报 版权申诉
第1页 / 共5页
第2页 / 共5页
第3页 / 共5页
第4页 / 共5页
第5页 / 共5页
资料共5页，全文预览结束

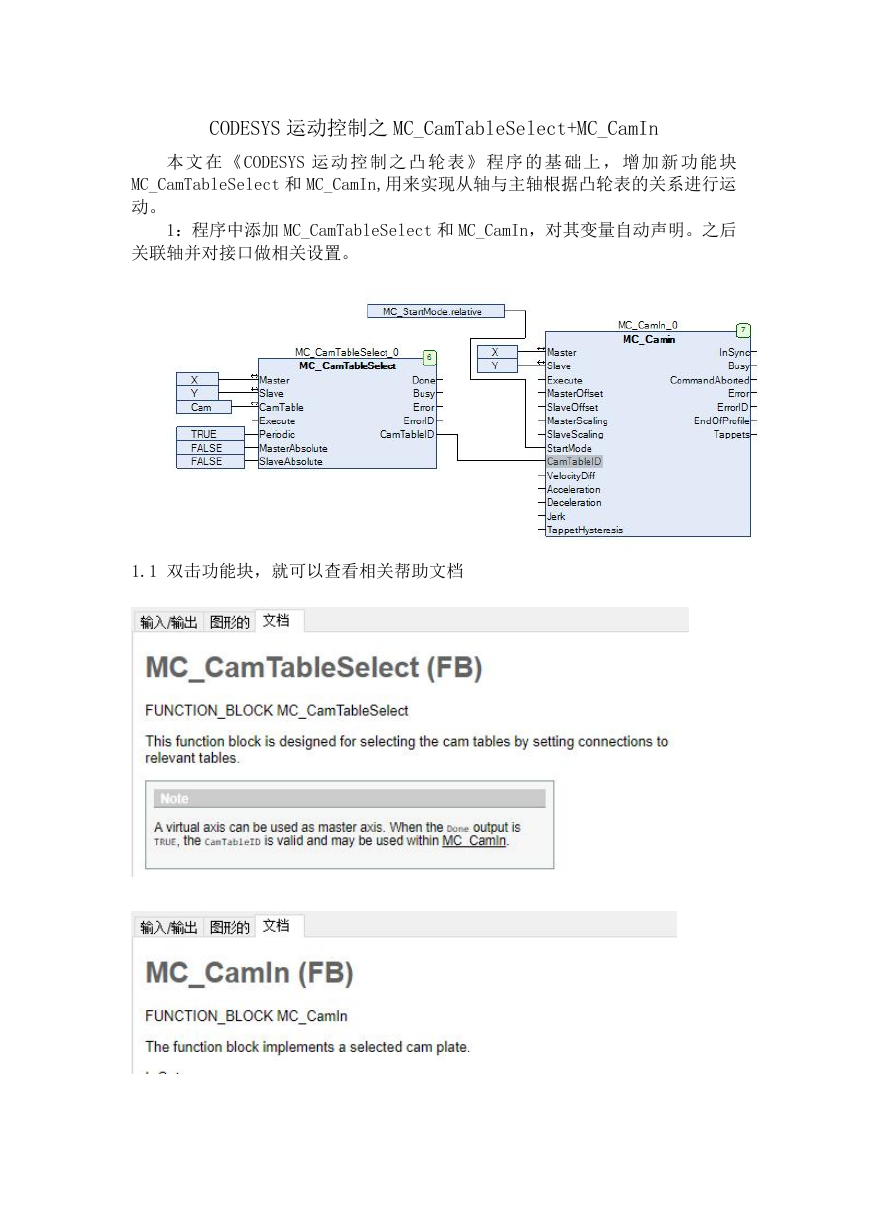

    CODESYS 运动控制之 MC_CamTableSelect+MC_CamIn 本 文 在 《 CODESYS 运 动 控 制 之 凸 轮 表 》 程 序 的 基 础 上 ， 增 加 新 功 能 块 MC_CamTableSelect 和 MC_CamIn,用来实现从轴与主轴根据凸轮表的关系进行运 动。 1：程序中添加 MC_CamTableSelect 和 MC_CamIn，对其变量自动声明。之后 关联轴并对接口做相关设置。 1.1 双击功能块，就可以查看相关帮助文档

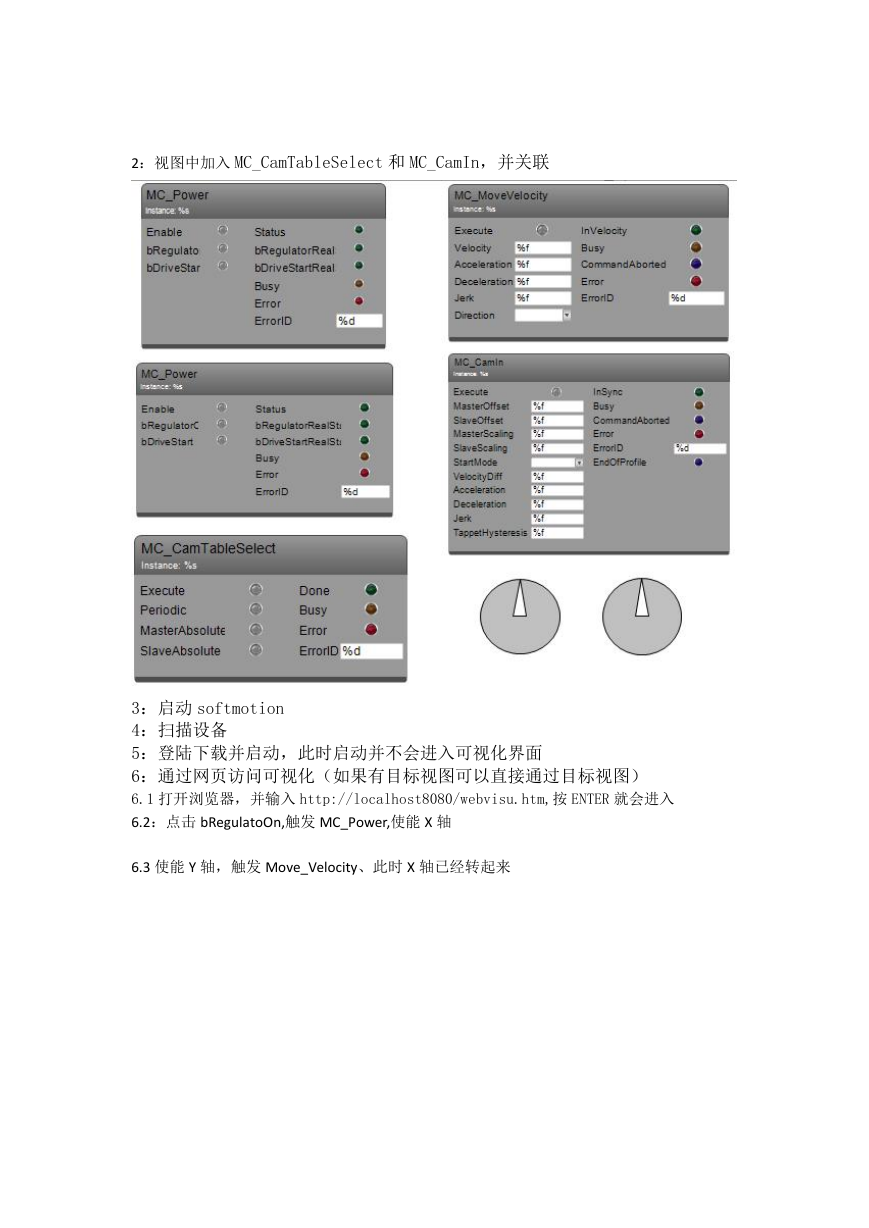

    2：视图中加入 MC_CamTableSelect 和 MC_CamIn，并关联 3：启动 softmotion 4：扫描设备 5：登陆下载并启动，此时启动并不会进入可视化界面 6：通过网页访问可视化（如果有目标视图可以直接通过目标视图） 6.1 打开浏览器，并输入 http://localhost8080/webvisu.htm,按 ENTER 就会进入 6.2：点击 bRegulatoOn,触发 MC_Power,使能 X 轴 6.3 使能 Y 轴，触发 Move_Velocity、此时 X 轴已经转起来

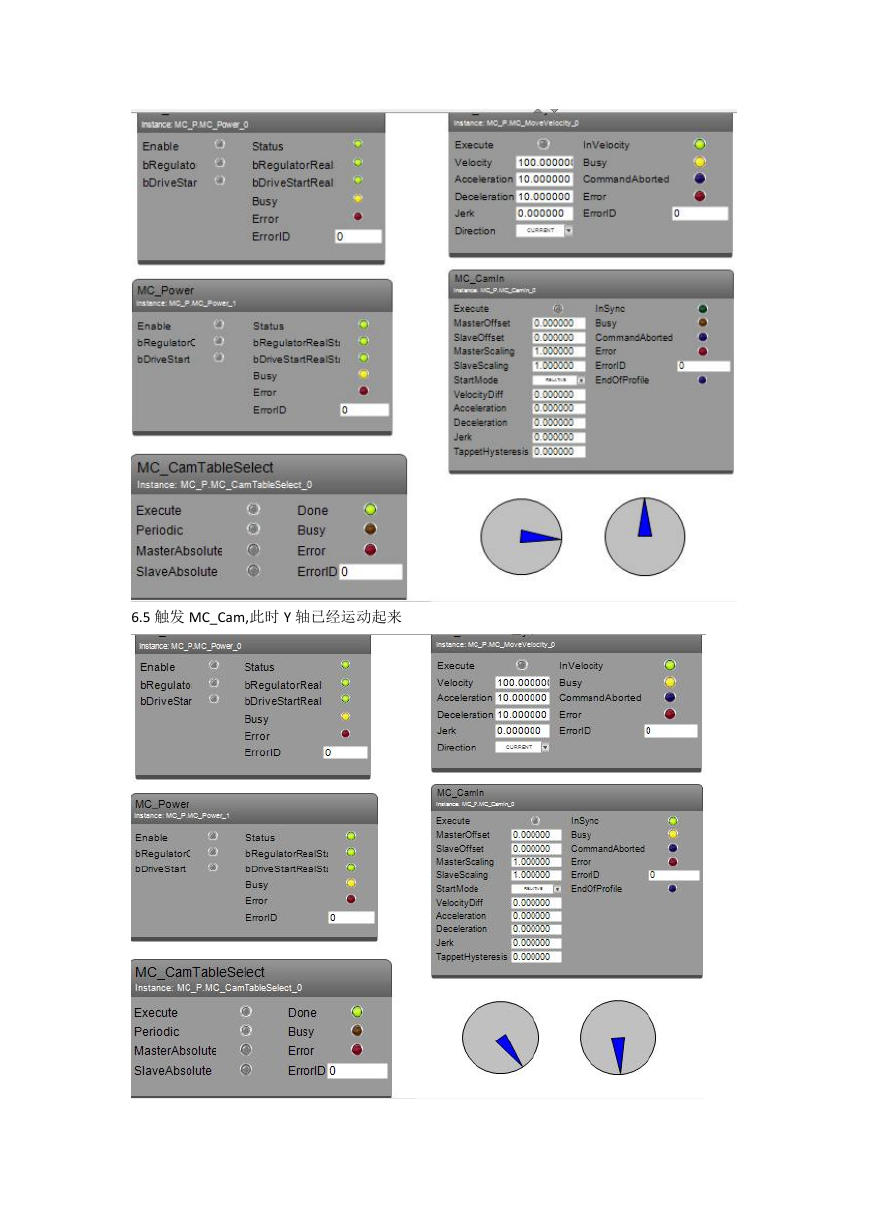

    6.4 触发 MC_CamTableSelect,
    6.5 触发 MC_Cam,此时 Y 轴已经运动起来

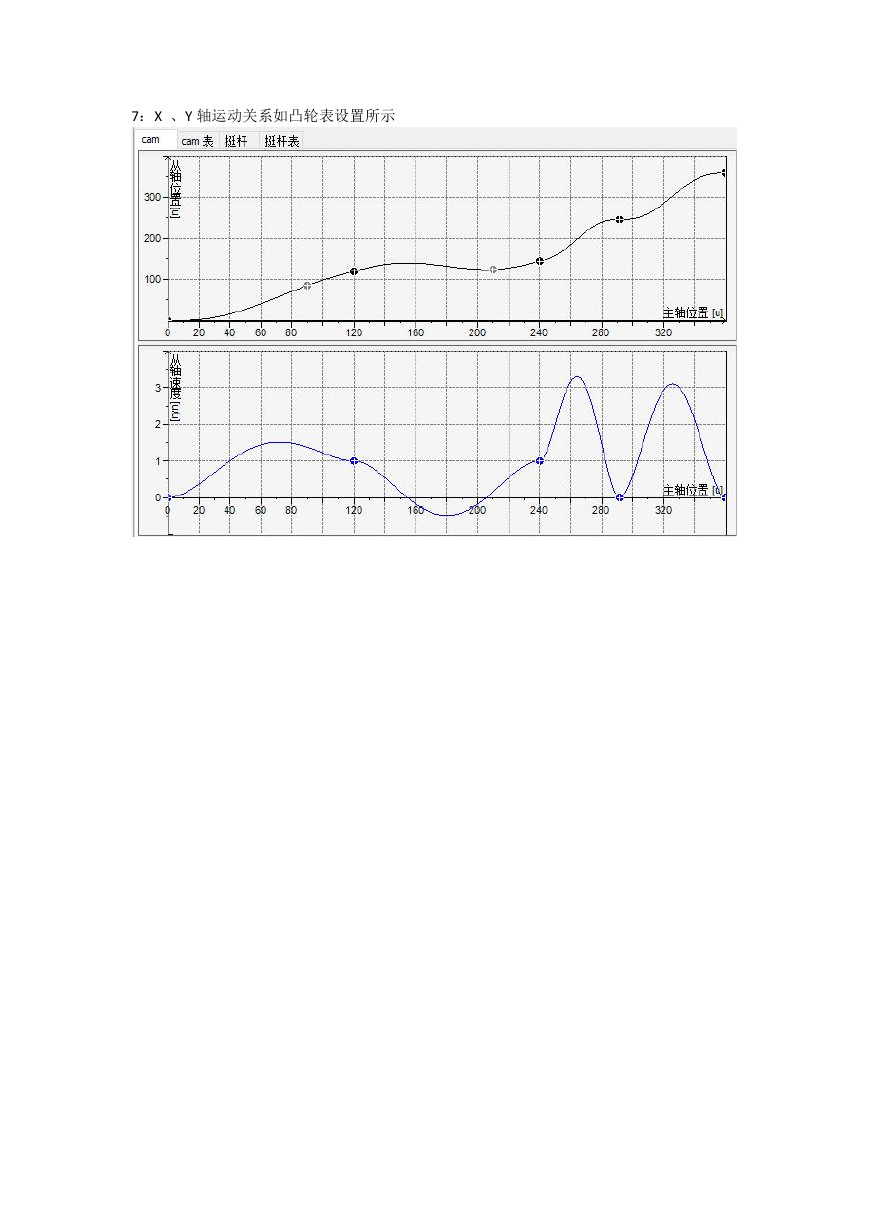

    7：X 、Y 轴运动关系如凸轮表设置所示
