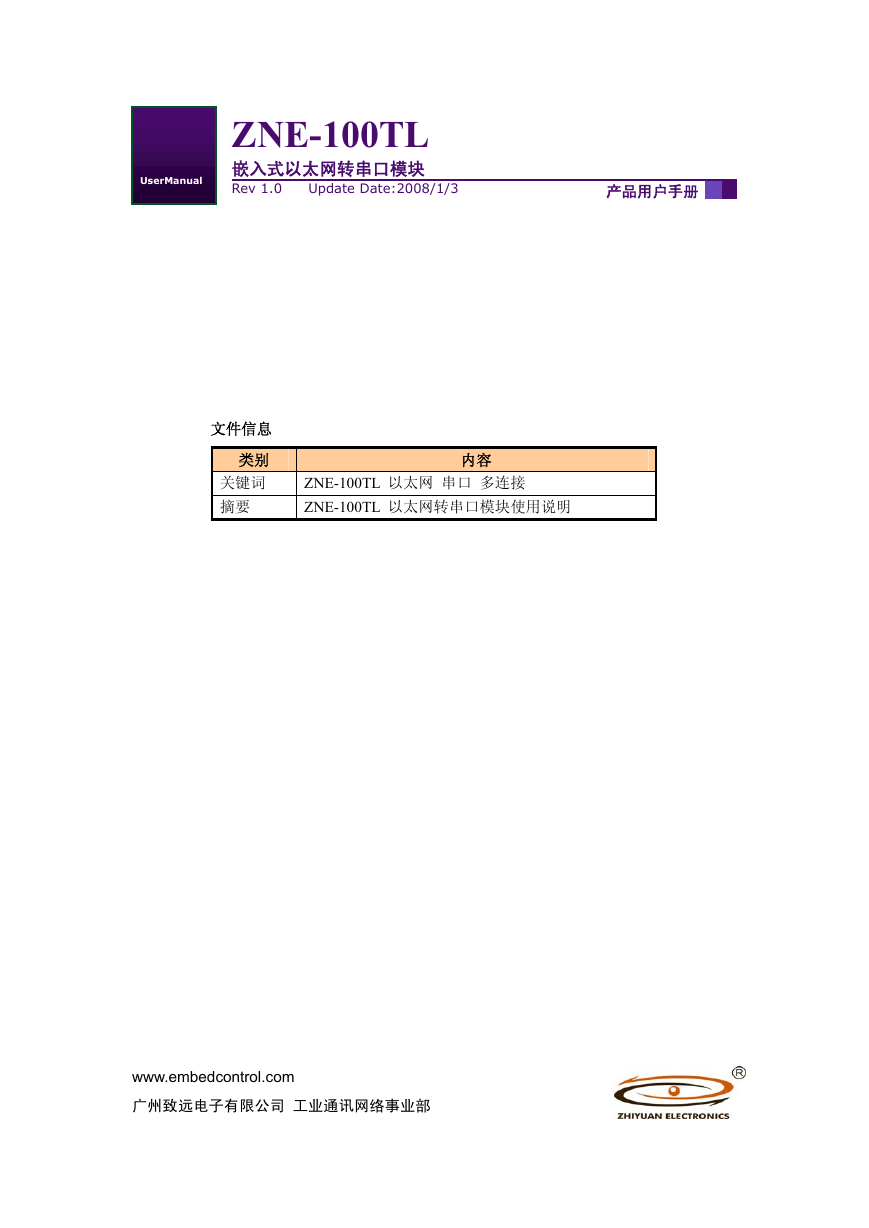

广州致远 ZNE-100TL智能型嵌入式以太网串口转换模块用户手册.pdf
ZNE-100TL
嵌入式以太网转串口模块
Rev 1.0
Update Date:2008/1/3
产品用户手册
文件信息
类别
关键词
摘要
内容
ZNE-100TL 以太网 串口 多连接
ZNE-100TL 以太网转串口模块使用说明
UserManual
www.embedcontrol.com
广州致远电子有限公司 工业通讯网络事业部
广州致远电子有限公司
ZNE-100TL
ZNE-100TL 以太网转串口模块
修订历史
版本
Rev X1
Rev 1.0
日期
2007-12-31
2007-01-02
内部制定初稿
第一次发布
原因
产品用户手册
Update Date:2008/1/3
Rev 1.0
©2008 Zhiyuan Electronics CO., LTD.
2/81
广州致远电子有限公司
ZNE-100TL
ZNE-100TL 以太网转串口模块
目录
销售信息...........................................................................................................................................7
技术支持...........................................................................................................................................7
1. 功能简介......................................................................................................................................8
1.1 概述...................................................................................................................................8
1.1.1 功能特点：...................................................................................................................8
1.1.2 产品特性：...................................................................................................................9
1.1.3 参数配置方式.............................................................................................................10
1.2 产品规范.........................................................................................................................10
1.2.1 电气参数.....................................................................................................................10
1.2.1.1 静态参数：电源.................................................................................................10
1.2.1.2 静态参数：数字引脚.........................................................................................10
1.2.2 机械尺寸.....................................................................................................................11
1.2.3 温度特性.....................................................................................................................11
2. 硬件部分说明............................................................................................................................12
2.1 硬件电路说明.................................................................................................................12
2.2 硬件连接使用说明.........................................................................................................17
3. 工作模式....................................................................................................................................19
3.1
3.2
3.3
3.4
TCP Server 模式 .............................................................................................................19
TCP Client 模式..............................................................................................................19
Real COM 模式 ..............................................................................................................20
UDP 模式........................................................................................................................20
4. ZNE-100TL 模块 IP 地址 ..........................................................................................................22
4.1 设备 IP 出厂设置 ...........................................................................................................22
4.2 用户获取设备 IP ............................................................................................................22
PC 机与模块网段检测...................................................................................................23
4.3
4.3.1 Windows98/Me 网络设置 ..........................................................................................23
4.3.2 Windows2000/XP 网络设置 ......................................................................................24
5. ZNetCom 软件配置....................................................................................................................26
5.1 安装配置软件.................................................................................................................26
5.2 获取设备配置信息.........................................................................................................27
5.3 修改设备配置信息.........................................................................................................29
5.4 保存恢复设置.................................................................................................................30
5.4.1 保存设置.....................................................................................................................30
5.4.2 恢复设置.....................................................................................................................31
5.5 恢复出厂设置.................................................................................................................31
产品用户手册
Update Date:2008/1/3
Rev 1.0
©2008 Zhiyuan Electronics CO., LTD.
3/81
广州致远电子有限公司
ZNE-100TL
ZNE-100TL 以太网转串口模块
5.5.1 软件恢复出厂设置.....................................................................................................31
5.5.2 硬件恢复出厂设置.....................................................................................................32
5.6 升级固件.........................................................................................................................32
6. 使用超级终端配置....................................................................................................................33
6.3
6.1 概述.................................................................................................................................33
6.2 菜单方式.........................................................................................................................34
6.2.1 使用方式.....................................................................................................................34
6.2.1.1 新建连接.............................................................................................................34
6.2.1.2 选择连接方式.....................................................................................................35
6.2.1.3 连接参数配置.....................................................................................................35
6.2.1.4 进入超级终端界面.............................................................................................36
6.2.2 配置界面.....................................................................................................................37
6.2.3 快捷键.........................................................................................................................38
AT 命令方式...................................................................................................................38
6.3.1 AT 命令概述...............................................................................................................38
6.3.2 进入 AT 命令模式......................................................................................................39
6.3.3 AT 命令详细说明.......................................................................................................41
6.3.4 控制命令.....................................................................................................................43
6.3.4.1 配置模式（AT+MODE）..................................................................................43
6.3.4.2 查询状态（AT）................................................................................................44
6.3.4.3 登录（AT+LOGIN） .........................................................................................44
6.3.4.4 退出配置（AT+EXIT）.....................................................................................45
6.3.4.5 回显（AT+ECHO）...........................................................................................45
6.3.4.6 语言（AT+LANGUAGE）................................................................................45
6.3.4.7 命令列表（AT+LIST） .....................................................................................45
6.3.4.8 恢复出厂设置（AT+DEFAULT） ....................................................................46
6.3.4.9 重启设备（AT+RESET）..................................................................................46
6.3.4.10 进入 BootLoader（AT+BOOTLOADER）.......................................................46
6.3.4.11 以太网发包数（AT+NETSEND）....................................................................46
6.3.4.12 以太网成功发包数（AT+NETSENDOK）......................................................47
6.3.4.13 以太网收包数（AT+NETRCV）......................................................................47
6.3.4.14 以太网成功收包数（AT+NETRCVOK） ........................................................47
6.3.4.15 运行时间（AT+RUNTIME）............................................................................47
6.3.4.16 TCP 连接状态（AT+TCPSTATUS）................................................................47
6.3.5 设备信息配置命令.....................................................................................................48
6.3.5.1 设备类型（AT+TYPE）....................................................................................48
6.3.5.2 设备名称（AT+NAME）..................................................................................48
6.3.5.3 设备密码（AT+PASS）.....................................................................................48
6.3.5.4 设备 IP（AT+IP）..............................................................................................48
6.3.5.5 子网掩码（AT+MARK）..................................................................................49
6.3.5.6 网关 IP（AT+GATEWAY） ..............................................................................49
产品用户手册
Update Date:2008/1/3
Rev 1.0
©2008 Zhiyuan Electronics CO., LTD.
4/81
广州致远电子有限公司
ZNE-100TL
ZNE-100TL 以太网转串口模块
6.3.5.7 DNS 服务器 IP（AT+DNS） ............................................................................49
6.3.5.8 设备 MAC 地址（AT+MAC）..........................................................................49
6.3.5.9
IP 获取方式（AT+IP_MODE）........................................................................49
6.3.5.10 网页配置端口（AT+WEB_PORT）.................................................................50
6.3.5.11 命令配置端口（AT+CMD_PORT）.................................................................50
6.3.5.12 IP 过滤项（AT+IPFn） .....................................................................................50
6.3.6 串口信息配置命令.....................................................................................................51
6.3.6.1 工作模式（AT+ C1_OP）.................................................................................51
6.3.6.2 工作端口（AT+ C1_PORT） ............................................................................51
6.3.6.3 波特率（AT+ C1_BAUD）...............................................................................51
6.3.6.4 数据位（AT+ C1_DATAB） .............................................................................52
6.3.6.5 停止位（AT+ C1_STOPB）..............................................................................52
6.3.6.6 效验位（AT+ C1_PARITY）............................................................................52
6.3.6.7 清空串口 BUFFER（AT+ C1_BUF_CLS）.....................................................52
6.3.6.8 TCP TURBO（AT+ C1_TCP_TURBO）..........................................................53
6.3.6.9 分包长度（AT+ C1_SER_LEN）.....................................................................53
6.3.6.10 串口帧间隔（AT+ C1_SER_T） ......................................................................53
6.3.6.11 帧起始字节（AT+ C1_D1） .............................................................................54
6.3.6.12 帧结束字节（AT+ C1_D2） .............................................................................54
6.3.6.13 超时断开时间（AT+C1_IT） ...........................................................................56
6.3.6.14 心跳检测时间（AT+ C1_TCPAT） ..................................................................56
6.3.6.15 硬件连接断开（AT+C*_TCP_CLS）...............................................................56
6.3.6.16 TCP 连接数目（AT+ C1_LINK_NUM）.........................................................57
6.3.6.17 连接密码效验（AT+ C1_LINK_P） ................................................................57
6.3.6.18 连接后发送信息（AT+ C1_LINK_S） ............................................................57
6.3.6.19 连接条件（AT+ C1_LINK_T） ........................................................................58
6.3.6.20 目标端口（AT+ C1_CLI_PPn） .......................................................................58
6.3.6.21 目标 IP（AT+ C1_CLI_IPn）............................................................................58
6.3.6.22 串口发送字节数（AT+ C1_SEND_NUM） ....................................................60
6.3.6.23 串口接收字节数（AT+ C1_RCV_NUM）.......................................................60
6.3.6.24 串口线状态（AT+ C1_LINE_STA）................................................................60
6.3.6.25 串口连接状态（AT+ C1_LINK_STA） ...........................................................60
AT 命令配置实例...........................................................................................................61
6.4
7. WEB 网页配置...........................................................................................................................63
7.1 设置 IE 浏览器...............................................................................................................63
7.2 登录网页配置系统.........................................................................................................63
7.3 系统参数配置.................................................................................................................64
7.4 串口参数配置.................................................................................................................65
7.5 更改密码.........................................................................................................................66
7.6 重启设备.........................................................................................................................67
7.7 恢复出厂设置.................................................................................................................67
产品用户手册
Update Date:2008/1/3
Rev 1.0
©2008 Zhiyuan Electronics CO., LTD.
5/81
广州致远电子有限公司
ZNE-100TL
ZNE-100TL 以太网转串口模块
8. 固件升级....................................................................................................................................68
9. 附录............................................................................................................................................75
TCP 和 UDP 中默认已经被占用的端口列表...............................................................75
A.1
A.2 常见故障处理.................................................................................................................76
产品问题报告表.............................................................................................................................77
产品返修程序.................................................................................................................................78
5. 免责声明.................................................................................................................................79
声明.................................................................................................................................................80
10. 销售与服务网络......................................................................................................................81
产品用户手册
Update Date:2008/1/3
Rev 1.0
©2008 Zhiyuan Electronics CO., LTD.
6/81
广州致远电子有限公司
ZNE-100TL
ZNE-100TL 以太网转串口模块

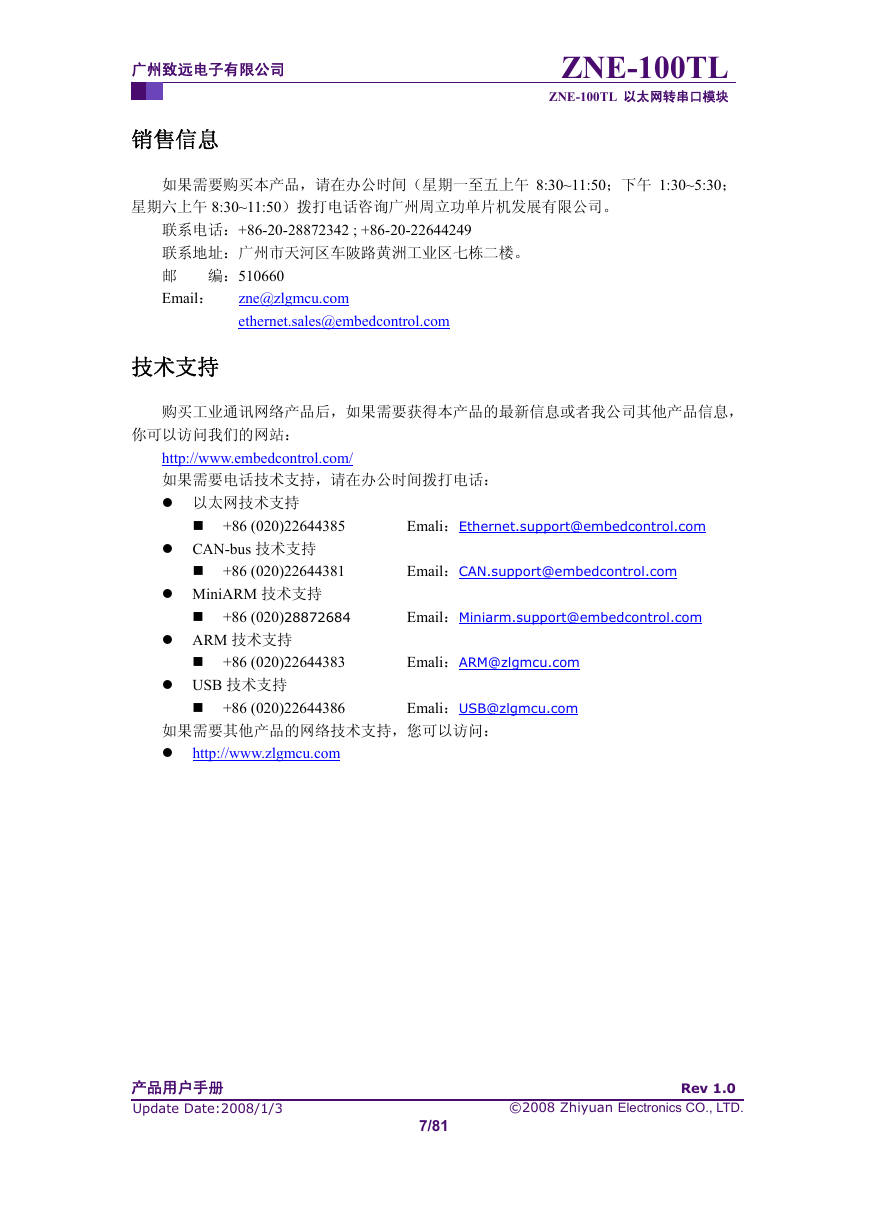

销售信息
如果需要购买本产品，请在办公时间（星期一至五上午 8:30~11:50；下午 1:30~5:30；
星期六上午 8:30~11:50）拨打电话咨询广州周立功单片机发展有限公司。
联系电话：+86-20-28872342 ; +86-20-22644249
联系地址：广州市天河区车陂路黄洲工业区七栋二楼。
邮 编：510660
Email： zne@zlgmcu.com
ethernet.sales@embedcontrol.com
技术支持
购买工业通讯网络产品后，如果需要获得本产品的最新信息或者我公司其他产品信息，
你可以访问我们的网站：
http://www.embedcontrol.com/
如果需要电话技术支持，请在办公时间拨打电话：
以太网技术支持
+86 (020)22644385
CAN-bus 技术支持
+86 (020)22644381
MiniARM 技术支持
+86 (020)28872684
ARM 技术支持
Emali：Ethernet.support@embedcontrol.com
Email：CAN.support@embedcontrol.com
Email：Miniarm.support@embedcontrol.com
+86 (020)22644383 Emali：ARM@zlgmcu.com
USB 技术支持
+86 (020)22644386
Emali：USB@zlgmcu.com
如果需要其他产品的网络技术支持，您可以访问：
http://www.zlgmcu.com
产品用户手册
Update Date:2008/1/3
Rev 1.0
©2008 Zhiyuan Electronics CO., LTD.
7/81
广州致远电子有限公司
ZNE-100TL
ZNE-100TL 以太网转串口模块

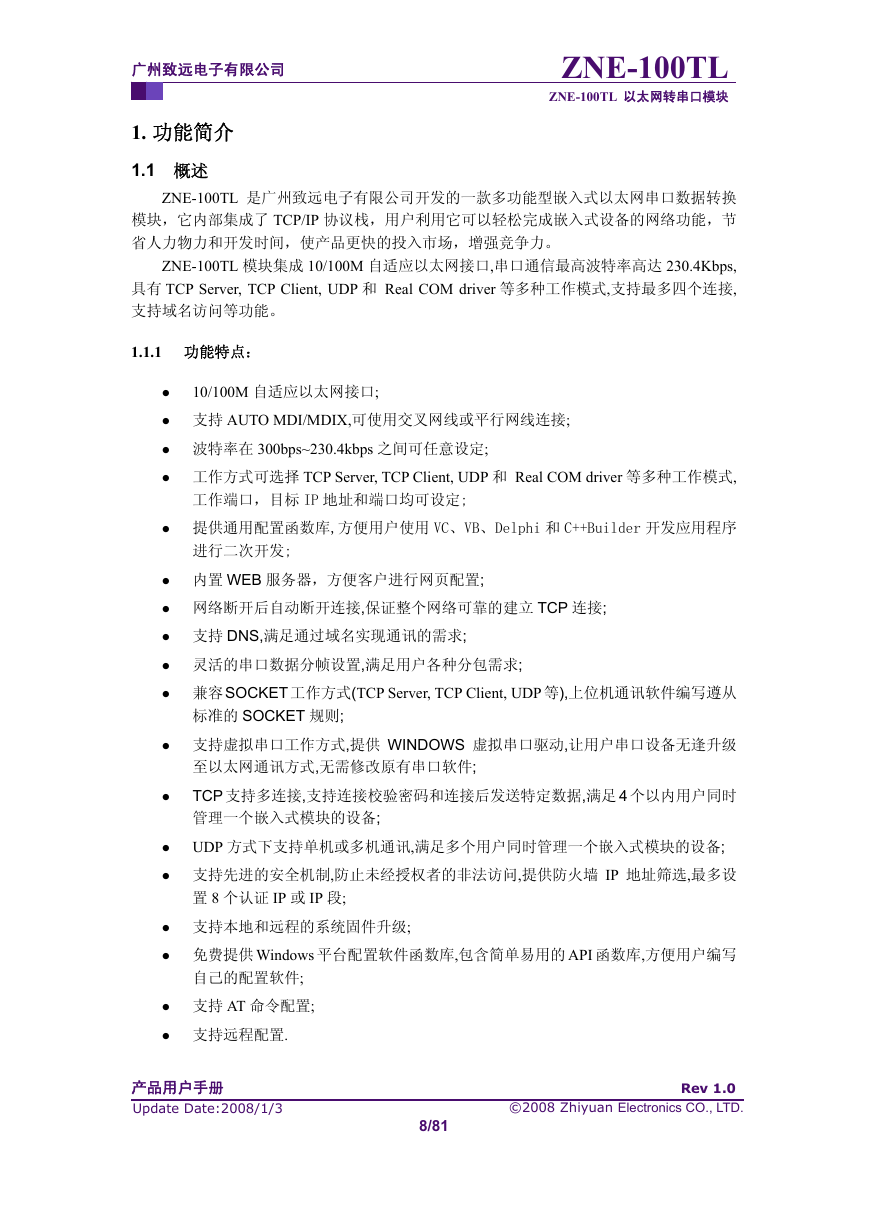

1. 功能简介
1.1 概述
ZNE-100TL 是广州致远电子有限公司开发的一款多功能型嵌入式以太网串口数据转换
模块，它内部集成了 TCP/IP 协议栈，用户利用它可以轻松完成嵌入式设备的网络功能，节
省人力物力和开发时间，使产品更快的投入市场，增强竞争力。
ZNE-100TL 模块集成 10/100M 自适应以太网接口,串口通信最高波特率高达 230.4Kbps,
具有 TCP Server, TCP Client, UDP 和 Real COM driver 等多种工作模式,支持最多四个连接,
支持域名访问等功能。
1.1.1 功能特点：
10/100M 自适应以太网接口;
支持 AUTO MDI/MDIX,可使用交叉网线或平行网线连接;
波特率在 300bps~230.4kbps 之间可任意设定;
工作方式可选择 TCP Server, TCP Client, UDP 和 Real COM driver 等多种工作模式,
工作端口，目标 IP 地址和端口均可设定;
提供通用配置函数库,方便用户使用 VC、VB、Delphi 和 C++Builder 开发应用程序
进行二次开发;
内置 WEB 服务器，方便客户进行网页配置;
网络断开后自动断开连接,保证整个网络可靠的建立 TCP 连接;
支持 DNS,满足通过域名实现通讯的需求;
灵活的串口数据分帧设置,满足用户各种分包需求;
兼容 SOCKET 工作方式(TCP Server, TCP Client, UDP 等),上位机通讯软件编写遵从
标准的 SOCKET 规则;
支持虚拟串口工作方式,提供 WINDOWS 虚拟串口驱动,让用户串口设备无逢升级
至以太网通讯方式,无需修改原有串口软件;
TCP 支持多连接,支持连接校验密码和连接后发送特定数据,满足 4 个以内用户同时
管理一个嵌入式模块的设备;
UDP 方式下支持单机或多机通讯,满足多个用户同时管理一个嵌入式模块的设备;
支持先进的安全机制,防止未经授权者的非法访问,提供防火墙 IP 地址筛选,最多设
置 8 个认证 IP 或 IP 段;
支持本地和远程的系统固件升级;
免费提供 Windows 平台配置软件函数库,包含简单易用的 API 函数库,方便用户编写
自己的配置软件;
支持 AT 命令配置;
支持远程配置.
产品用户手册
Update Date:2008/1/3
Rev 1.0
©2008 Zhiyuan Electronics CO., LTD.
8/81
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
