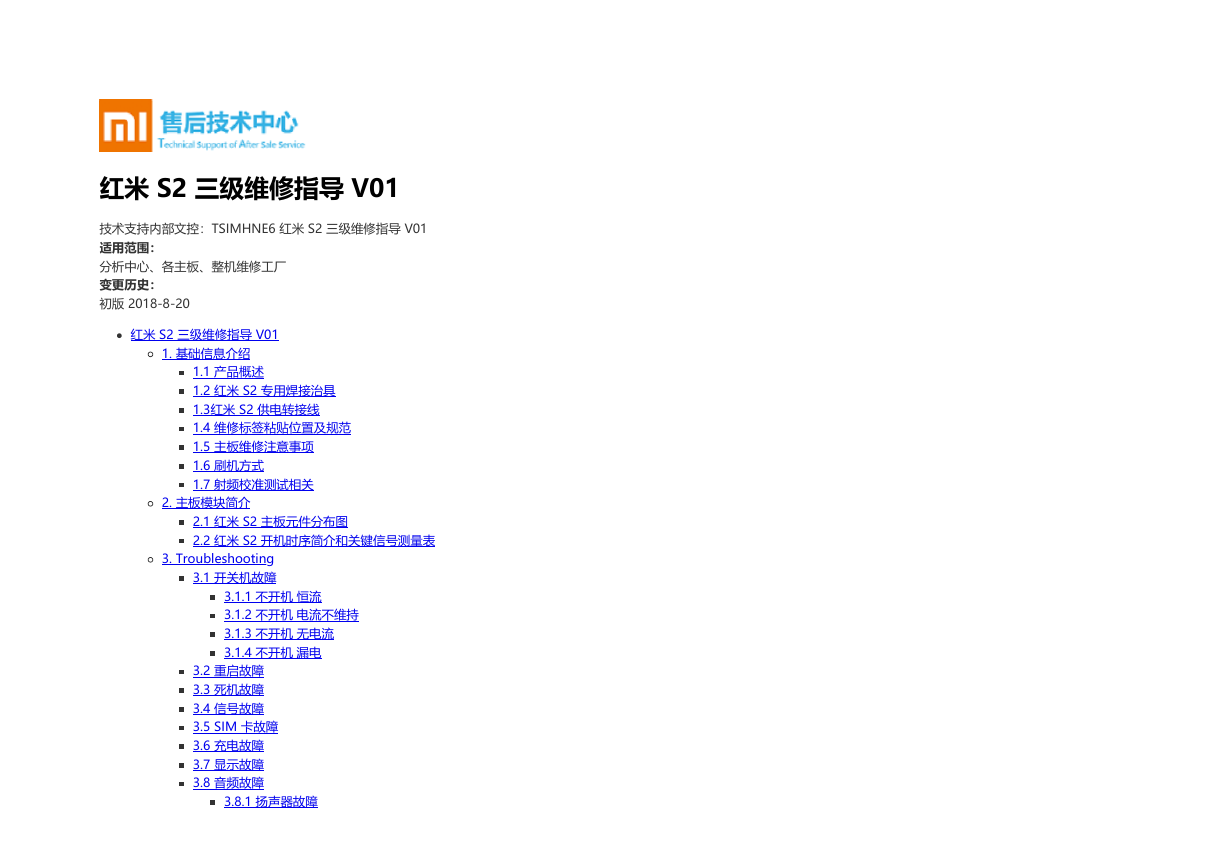

    红米 S2 三级维修指导 V01技术支持内部文控：TSIMHNE6 红米 S2 三级维修指导 V01 适用范围： 分析中心、各主板、整机维修工厂 变更历史： 初版 2018-8-20红米 S2 三级维修指导 V011.基础信息介绍1.1 产品概述1.2 红米 S2 专用焊接治具1.3红米 S2 供电转接线1.4 维修标签粘贴位置及规范1.5 主板维修注意事项1.6 刷机方式1.7 射频校准测试相关2.主板模块简介2.1 红米 S2 主板元件分布图2.2 红米 S2 开机时序简介和关键信号测量表3.Troubleshooting3.1 开关机故障3.1.1 不开机 恒流3.1.2 不开机 电流不维持3.1.3 不开机 无电流3.1.4 不开机 漏电3.2 重启故障3.3 死机故障3.4 信号故障3.5 SIM 卡故障3.6 充电故障3.7 显示故障3.8 音频故障3.8.1 扬声器故障

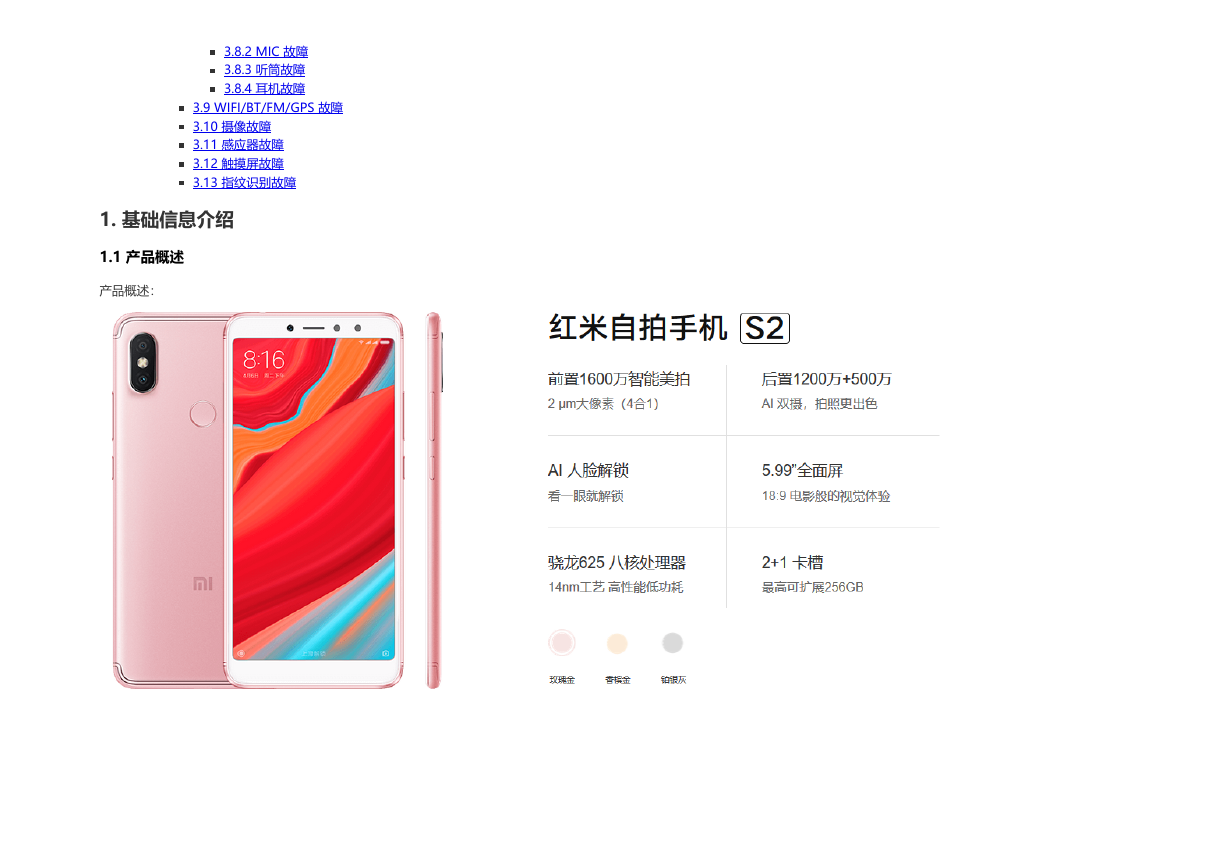

    3.8.2 MIC 故障3.8.3 听筒故障3.8.4 耳机故障3.9 WIFI/BT/FM/GPS 故障3.10 摄像故障3.11 感应器故障3.12 触摸屏故障3.13 指纹识别故障1.基础信息介绍1.1 产品概述产品概述：

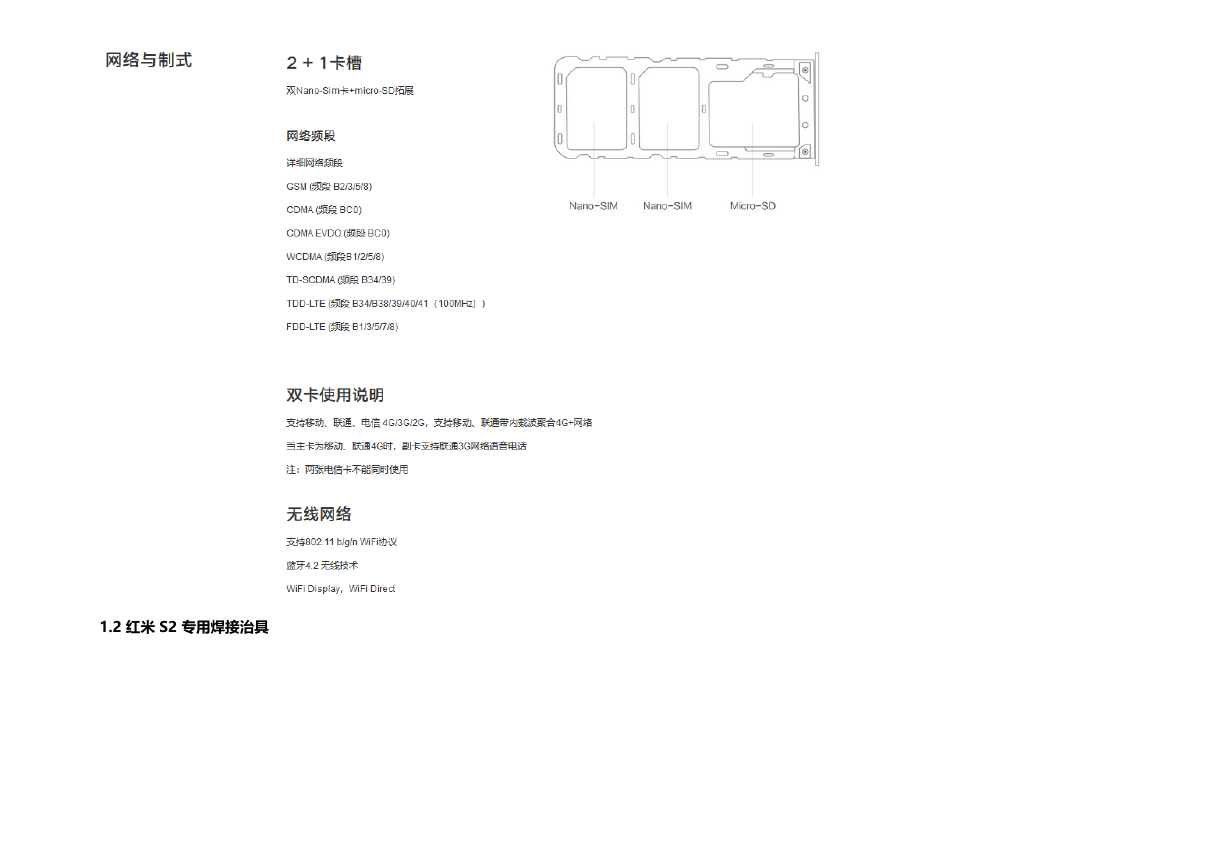

    1.2 红米 S2 专用焊接治具

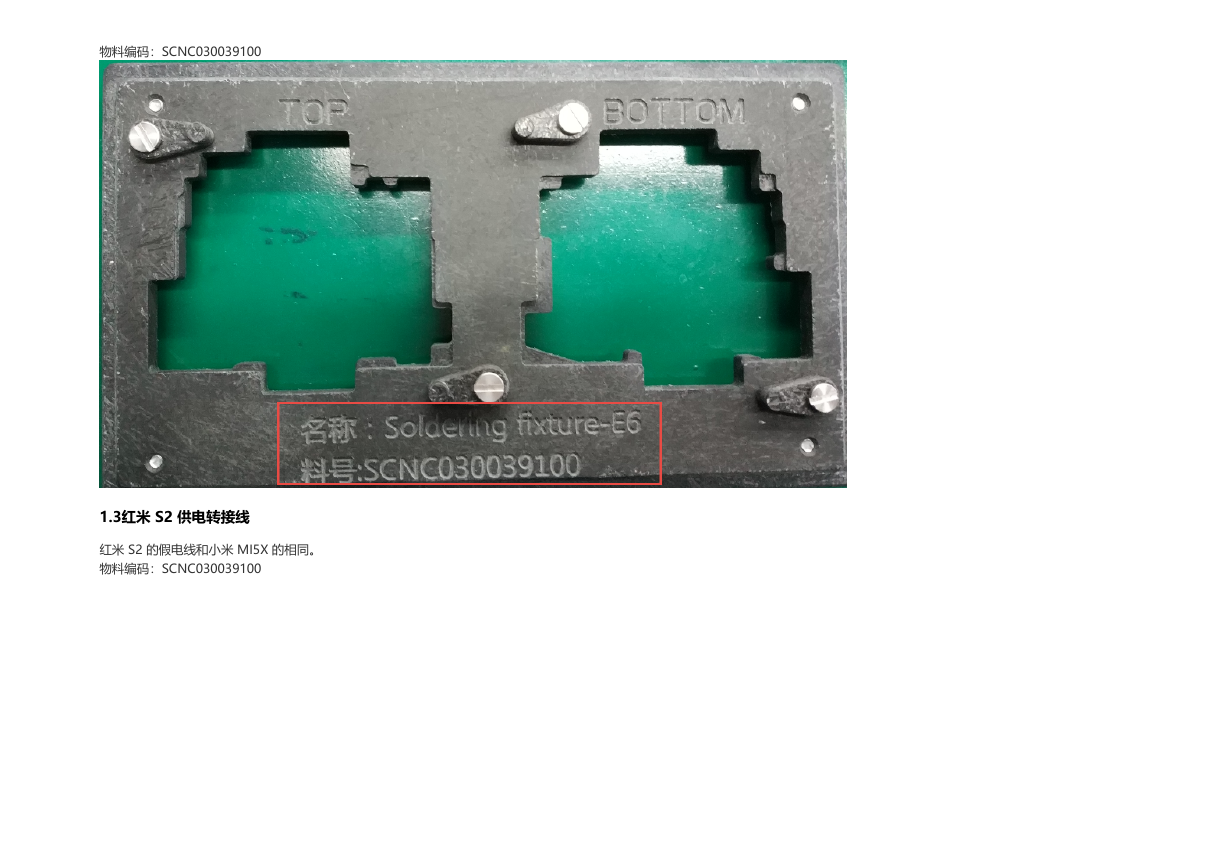

    物料编码：SCNC030039100 1.3红米 S2 供电转接线红米 S2 的假电线和小米 MI5X 的相同。 物料编码：SCNC030039100

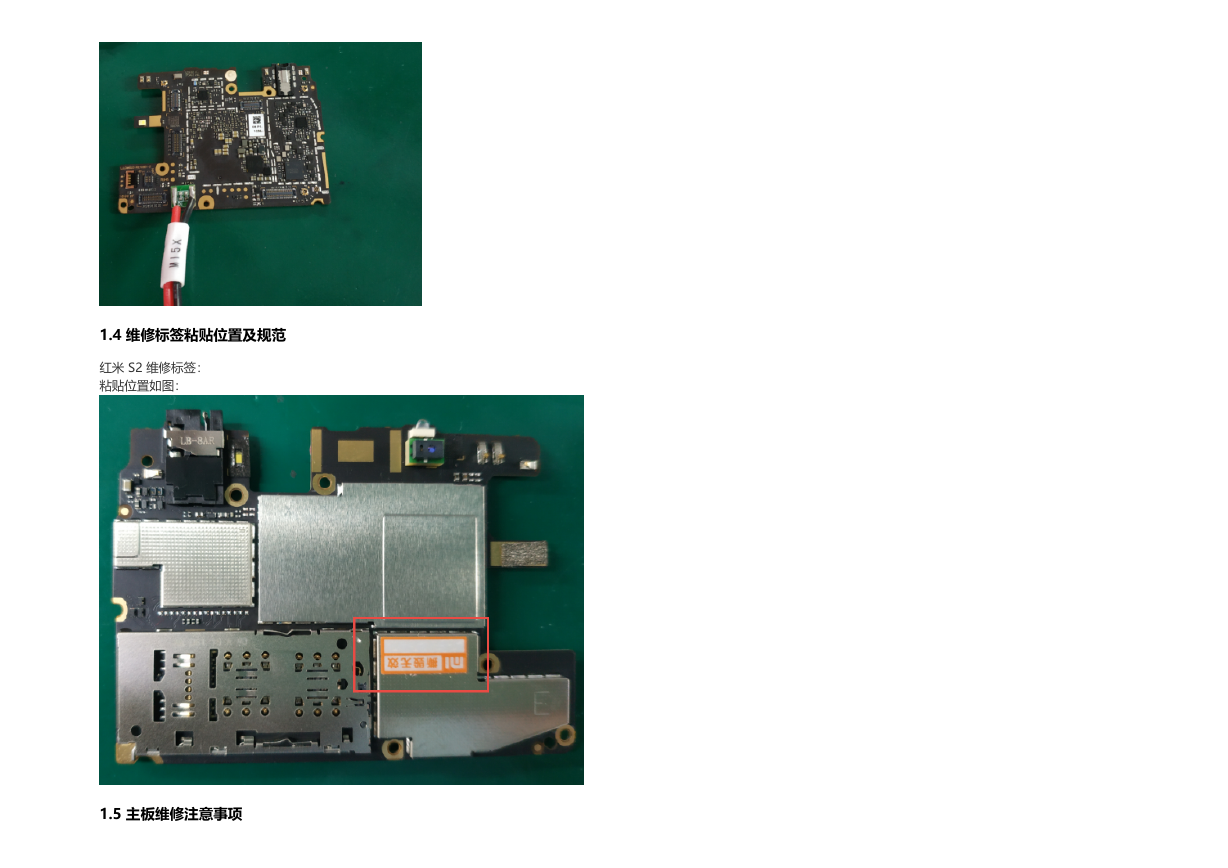

    1.4 维修标签粘贴位置及规范红米 S2 维修标签： 粘贴位置如图： 1.5 主板维修注意事项

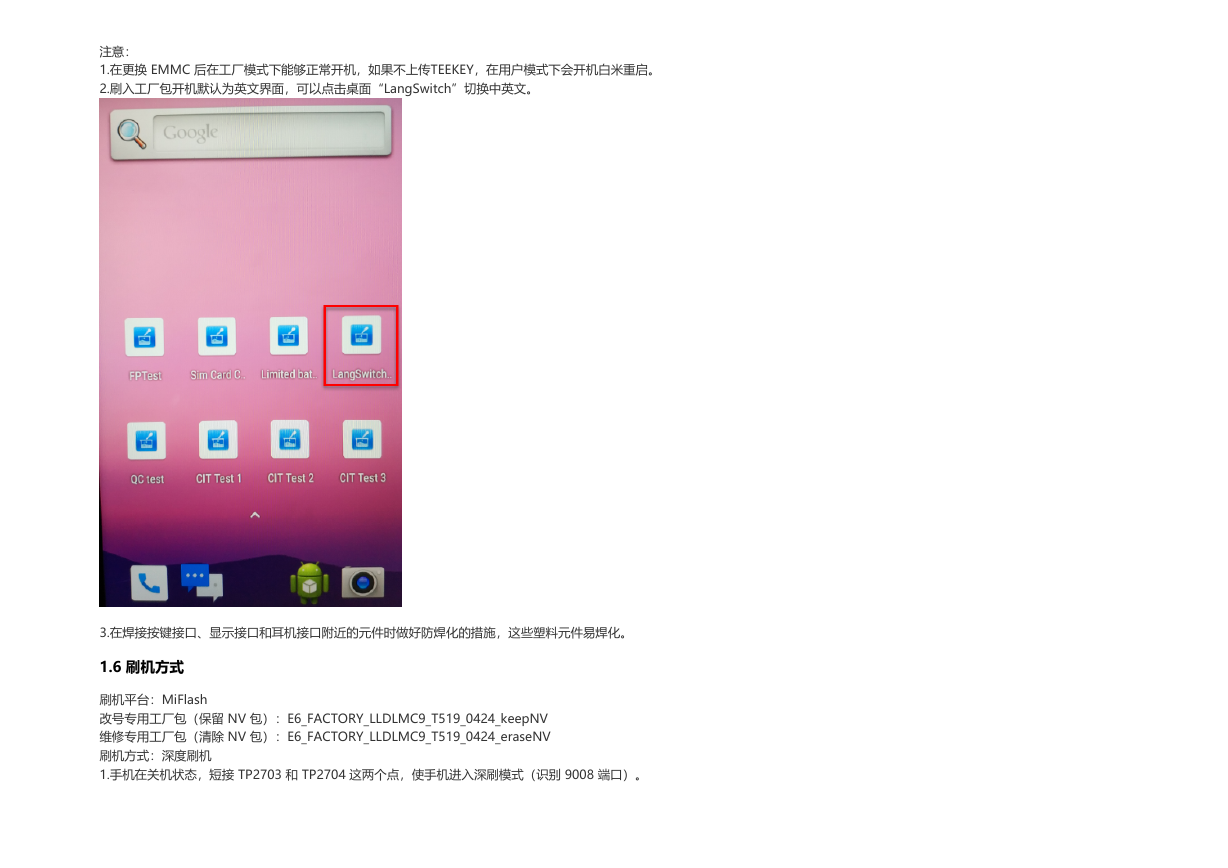

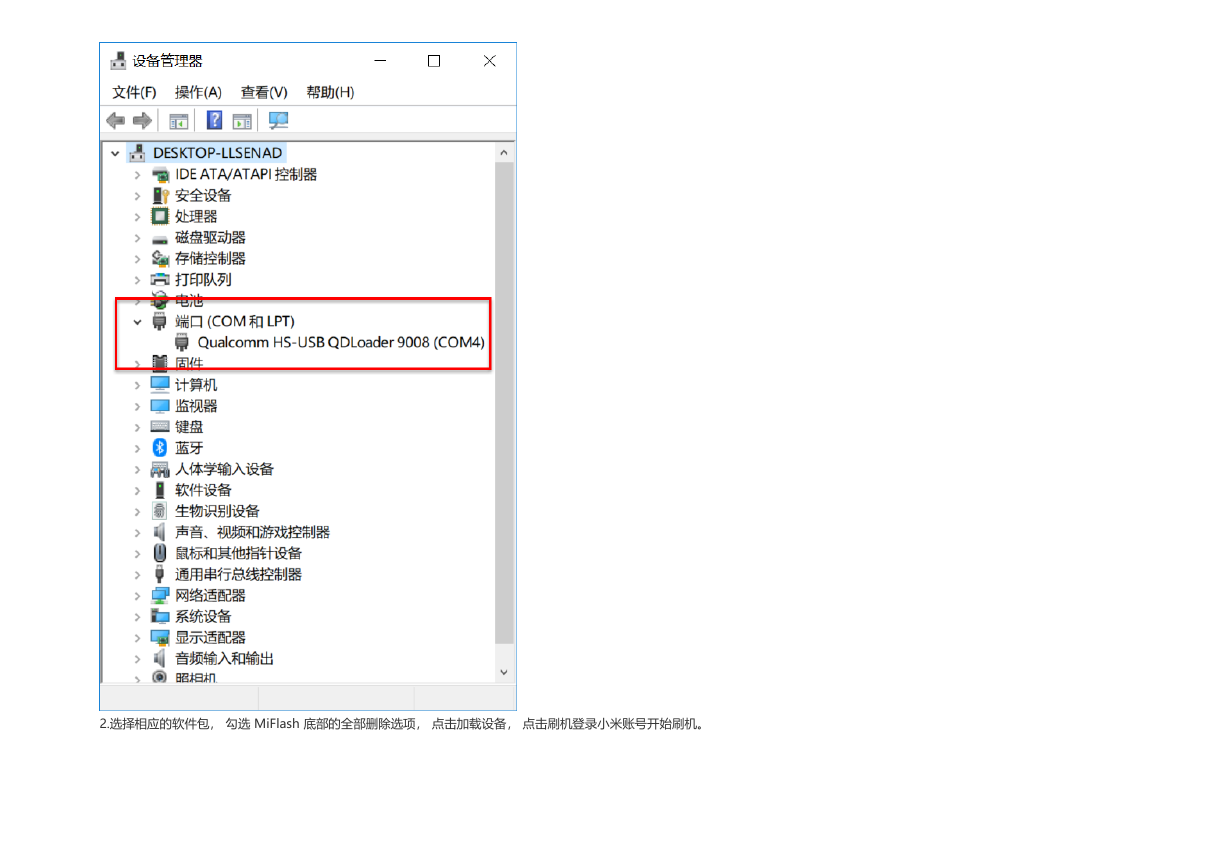

    注意： 1.在更换 EMMC 后在工厂模式下能够正常开机，如果不上传TEEKEY，在用户模式下会开机白米重启。2.刷入工厂包开机默认为英文界面，可以点击桌面“LangSwitch”切换中英文。3.在焊接按键接口、显示接口和耳机接口附近的元件时做好防焊化的措施，这些塑料元件易焊化。1.6 刷机方式刷机平台：MiFlash 改号专用工厂包（保留 NV 包）：E6_FACTORY_LLDLMC9_T519_0424_keepNV 维修专用工厂包（清除 NV 包）：E6_FACTORY_LLDLMC9_T519_0424_eraseNV 刷机方式：深度刷机 1.手机在关机状态，短接 TP2703 和 TP2704 这两个点，使手机进入深刷模式（识别 9008 端口）。

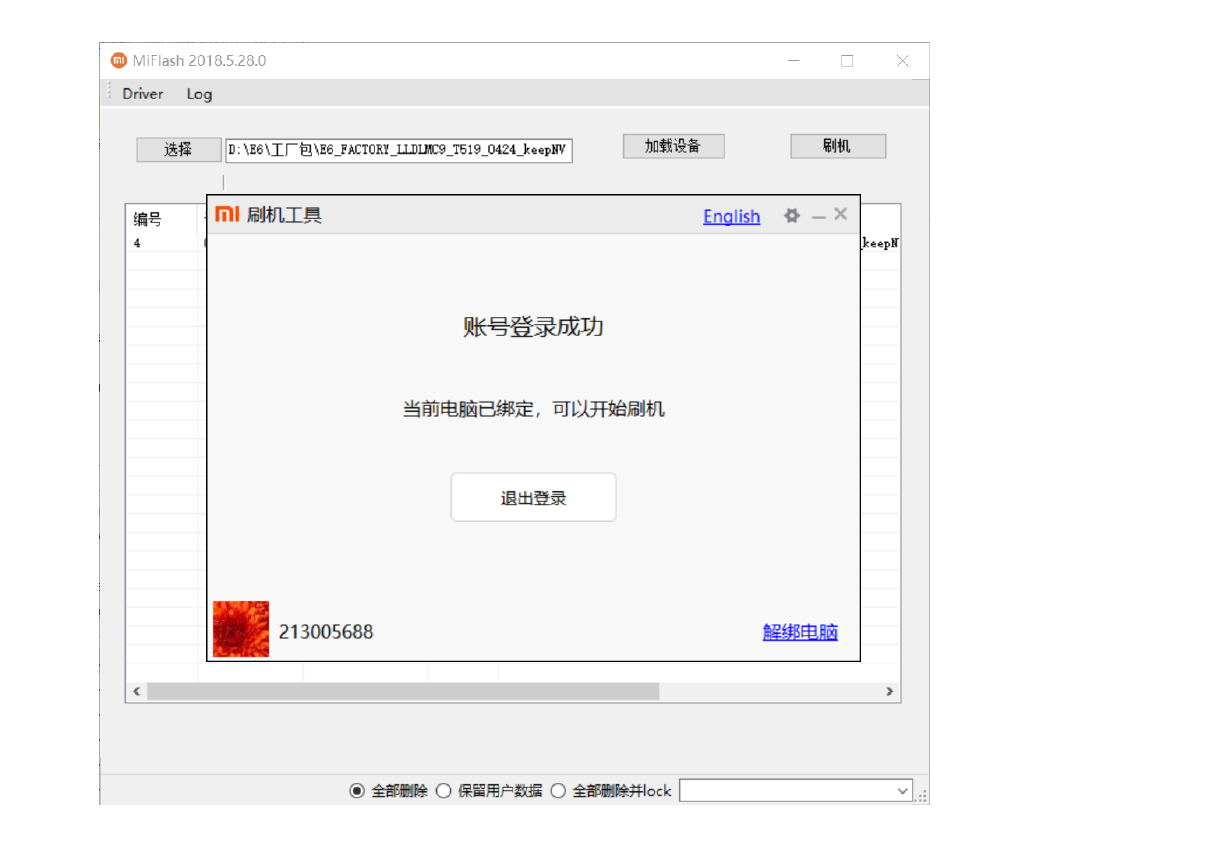

    2.选择相应的软件包， 勾选 MiFlash 底部的全部删除选项， 点击加载设备， 点击刷机登录小米账号开始刷机。
