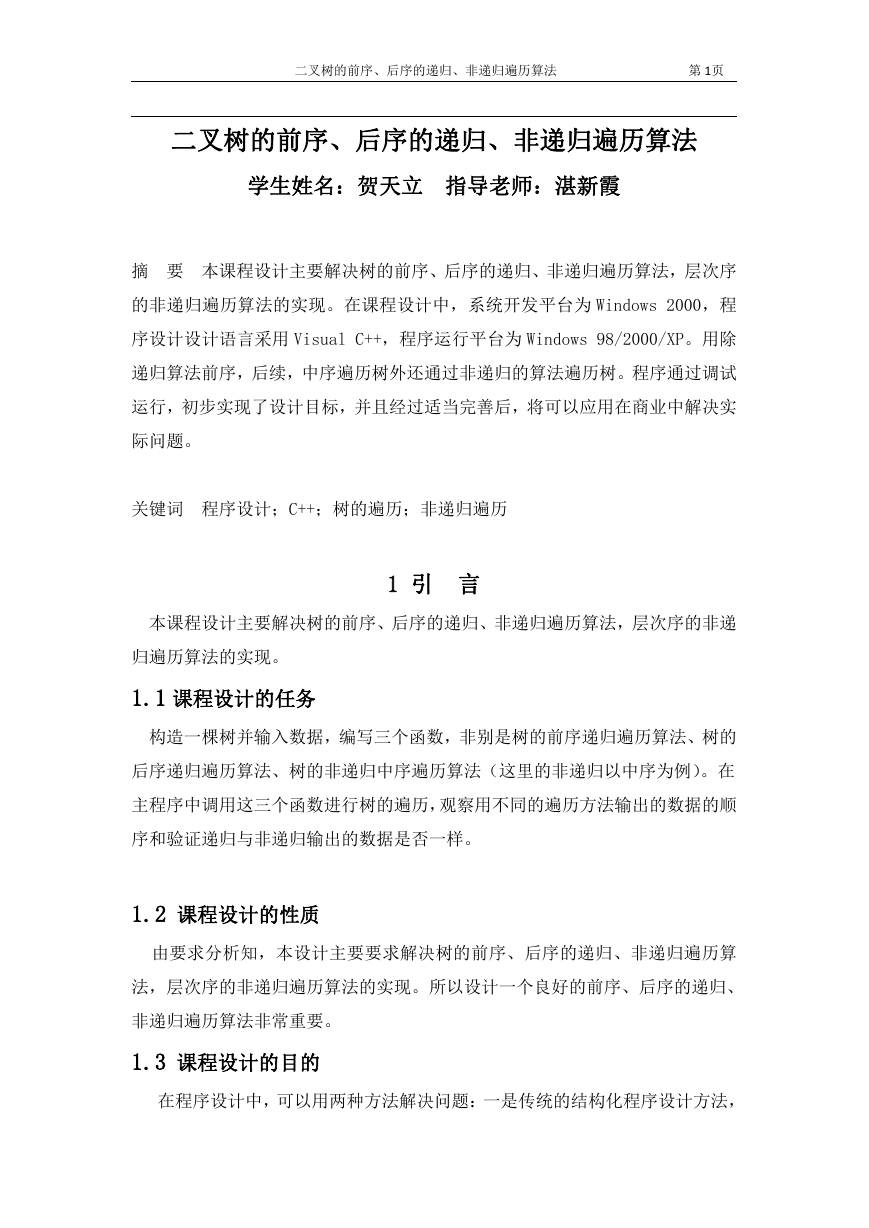

二叉树的前序、后序的递归、非递归遍历算法
第 1页
二叉树的前序、后序的递归、非递归遍历算法
学生姓名:贺天立 指导老师:湛新霞
摘 要 本课程设计主要解决树的前序、后序的递归、非递归遍历算法,层次序
的非递归遍历算法的实现。在课程设计中,系统开发平台为 Windows 2000,程
序设计设计语言采用 Visual C++,程序运行平台为 Windows 98/2000/XP。用除
递归算法前序,后续,中序遍历树外还通过非递归的算法遍历树。程序通过调试
运行,初步实现了设计目标,并且经过适当完善后,将可以应用在商业中解决实
际问题。
关键词 程序设计;C++;树的遍历;非递归遍历
本课程设计主要解决树的前序、后序的递归、非递归遍历算法,层次序的非递
1 引 言
归遍历算法的实现。
1.1 课程设计的任务
构造一棵树并输入数据,编写三个函数,非别是树的前序递归遍历算法、树的
后序递归遍历算法、树的非递归中序遍历算法(这里的非递归以中序为例)。在
主程序中调用这三个函数进行树的遍历,观察用不同的遍历方法输出的数据的顺
序和验证递归与非递归输出的数据是否一样。
1.2 课程设计的性质
由要求分析知,本设计主要要求解决树的前序、后序的递归、非递归遍历算
法,层次序的非递归遍历算法的实现。所以设计一个良好的前序、后序的递归、
非递归遍历算法非常重要。
1.3 课程设计的目的
在程序设计中,可以用两种方法解决问题:一是传统的结构化程序设计方法,
二叉树的前序、后序的递归、非递归遍历算法
第 2页

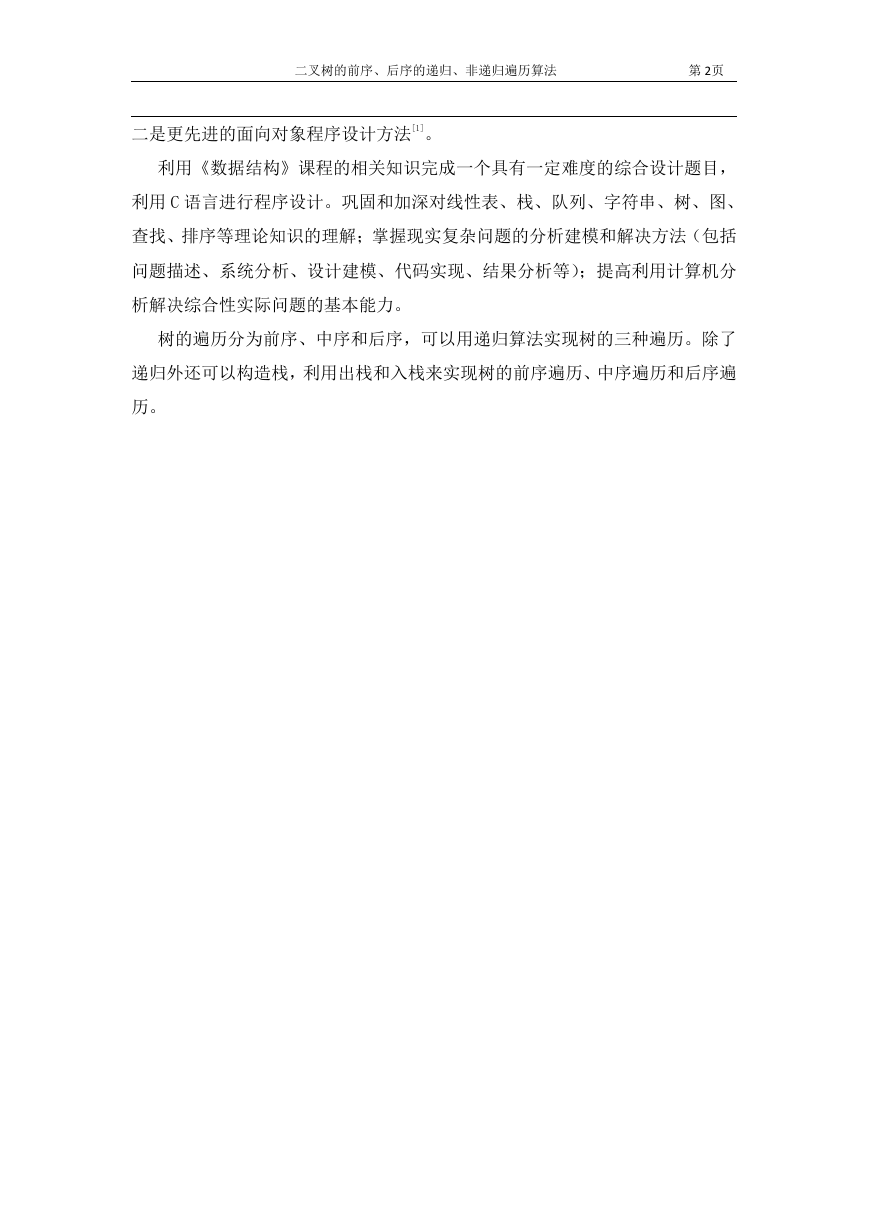

二是更先进的面向对象程序设计方法[1]。
利用《数据结构》课程的相关知识完成一个具有一定难度的综合设计题目,
利用 C 语言进行程序设计。巩固和加深对线性表、栈、队列、字符串、树、图、
查找、排序等理论知识的理解;掌握现实复杂问题的分析建模和解决方法(包括
问题描述、系统分析、设计建模、代码实现、结果分析等);提高利用计算机分
析解决综合性实际问题的基本能力。
树的遍历分为前序、中序和后序,可以用递归算法实现树的三种遍历。除了
递归外还可以构造栈,利用出栈和入栈来实现树的前序遍历、中序遍历和后序遍
历。
二叉树的前序、后序的递归、非递归遍历算法
第 3页

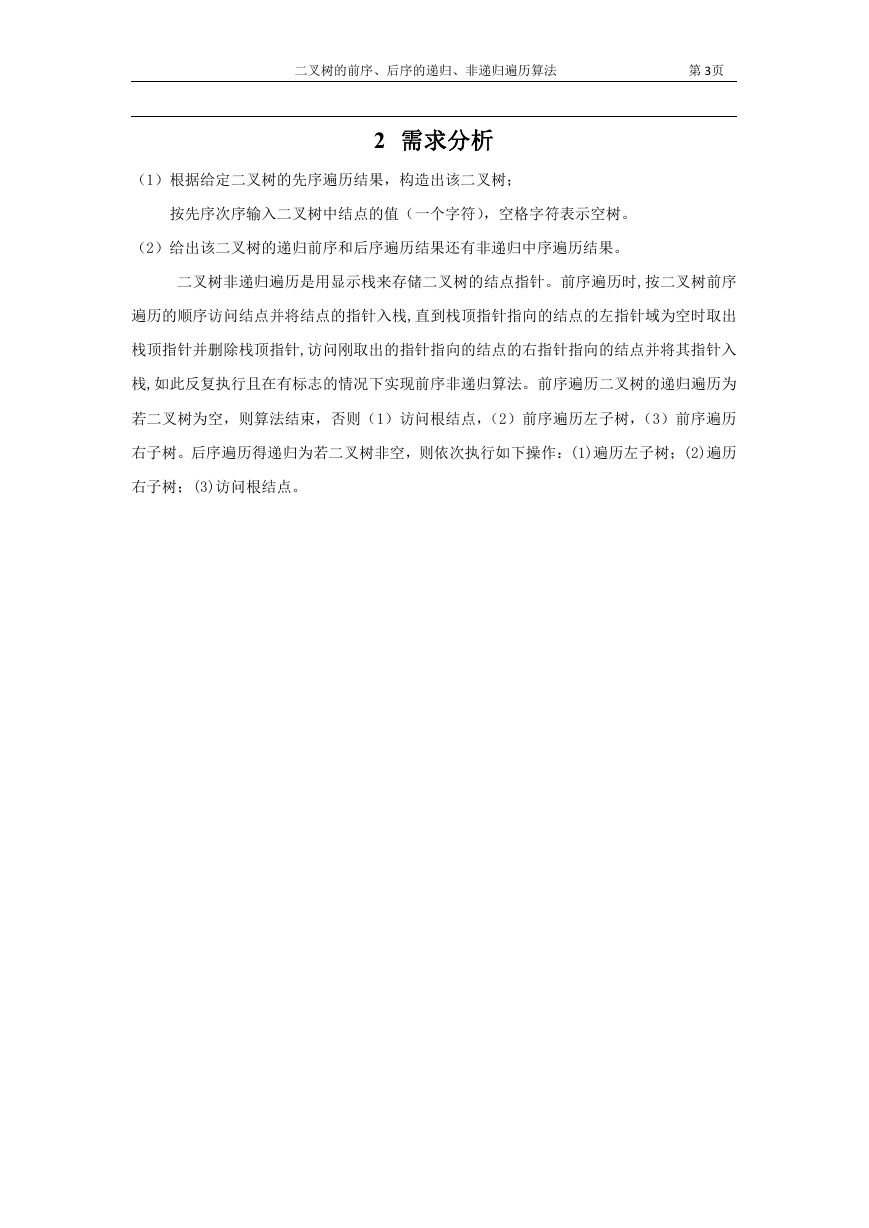

2 需求分析
(1)根据给定二叉树的先序遍历结果,构造出该二叉树;
按先序次序输入二叉树中结点的值(一个字符),空格字符表示空树。
(2)给出该二叉树的递归前序和后序遍历结果还有非递归中序遍历结果。
二叉树非递归遍历是用显示栈来存储二叉树的结点指针。前序遍历时,按二叉树前序
遍历的顺序访问结点并将结点的指针入栈,直到栈顶指针指向的结点的左指针域为空时取出
栈顶指针并删除栈顶指针,访问刚取出的指针指向的结点的右指针指向的结点并将其指针入
栈,如此反复执行且在有标志的情况下实现前序非递归算法。前序遍历二叉树的递归遍历为
若二叉树为空,则算法结束,否则(1)访问根结点,(2)前序遍历左子树,(3)前序遍历
右子树。后序遍历得递归为若二叉树非空,则依次执行如下操作:(1)遍历左子树;(2)遍历
右子树;(3)访问根结点。
二叉树的前序、后序的递归、非递归遍历算法
第 4页

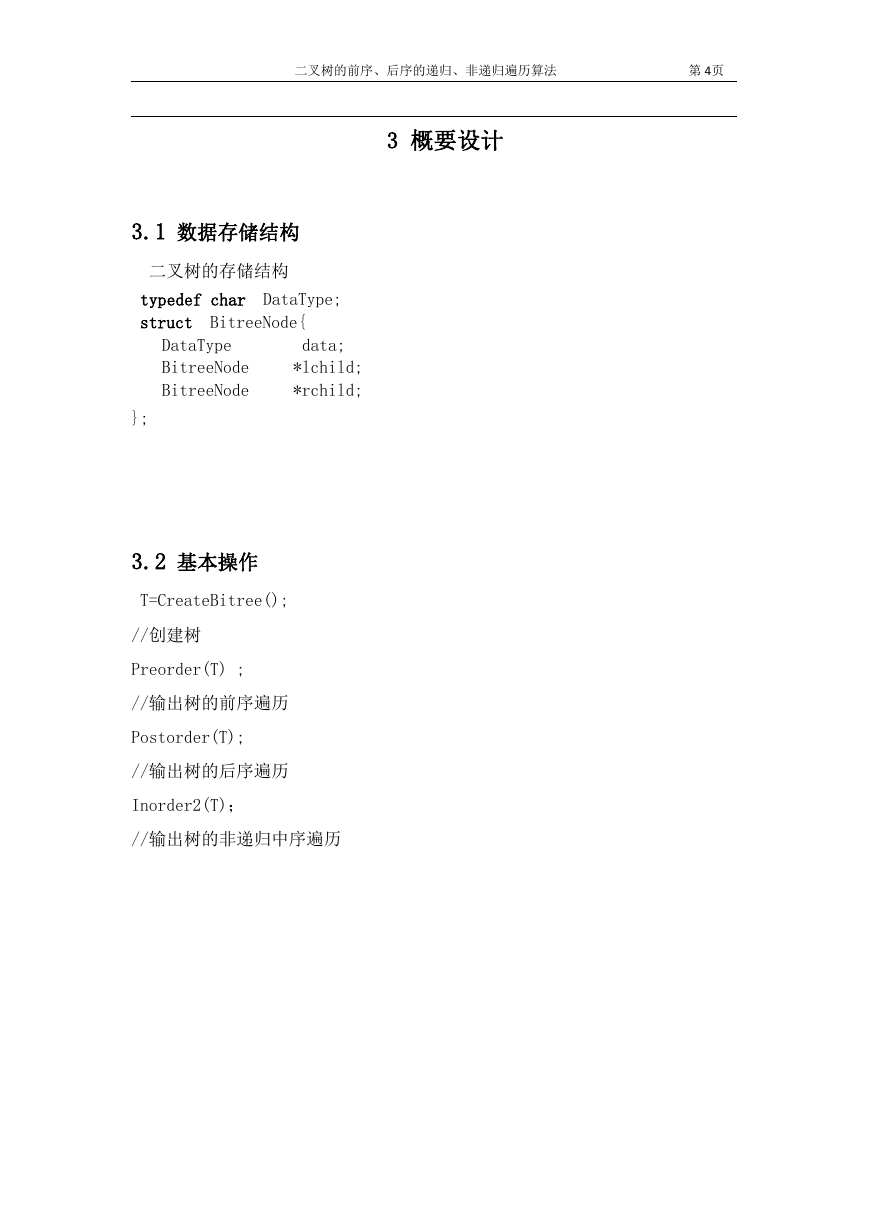

3 概要设计
3.1 数据存储结构
二叉树的存储结构
typedef char DataType;
struct
BitreeNode{
DataType
BitreeNode
BitreeNode
data;
*lchild;
*rchild;
};
3.2 基本操作
T=CreateBitree();
//创建树
Preorder(T) ;
//输出树的前序遍历
Postorder(T);
//输出树的后序遍历
Inorder2(T);
//输出树的非递归中序遍历
二叉树的前序、后序的递归、非递归遍历算法
第 5页

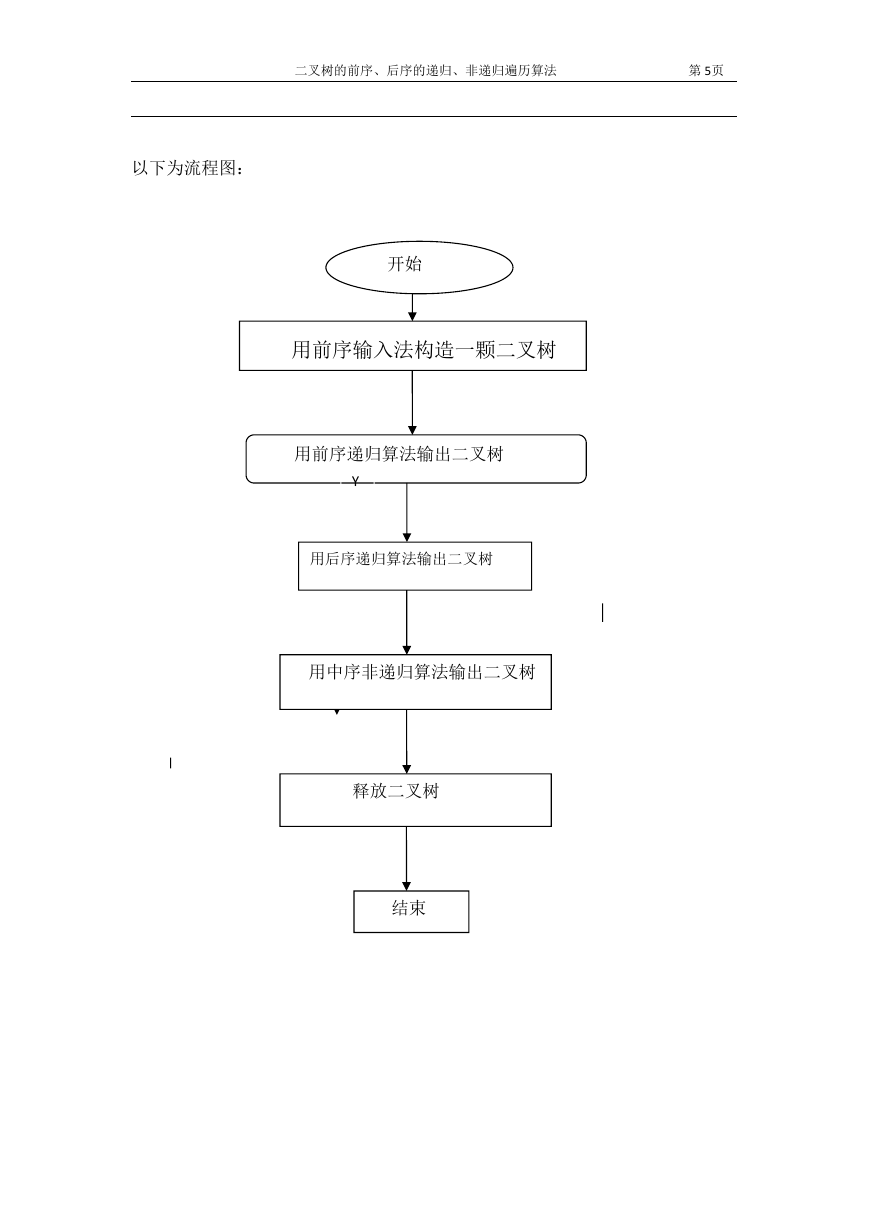

以下为流程图:
开始
用前序输入法构造一颗二叉树
用前序递归算法输出二叉树
Y
用后序递归算法输出二叉树
用中序非递归算法输出二叉树
Y
释放二叉树
结束
二叉树的前序、后序的递归、非递归遍历算法
第 6页
4 详细设计
4.1 数据类型定义
二叉树的定义:
二叉树的存储结构
typedef char DataType;
struct
BitreeNode{
DataType
data;
//二叉树的数据
BitreeNode
//指向左孩子的指针
*lchild;
BitreeNode
*rchild;
//指向右孩子的指针
};
4.2 系统主要子程序详细设计
主程序模块设计及用户工作区模块设计:
void main()
{
struct BitreeNode
// 定义T为指向BitreeNode类型的指针
T=CreateBitree();
*T=0;
// 用前序输入法创建二叉树
printf("\n前序遍历\n");
Preorder(T) ;
//用前序递归输入法输出二叉树
printf("\n后序遍历\n");
Postorder(T);
//用后序递归输入法输出二叉树
printf("\n中序遍历(非递归)\n");
Inorder2(T);
二叉树的前序、后序的递归、非递归遍历算法
第 7页

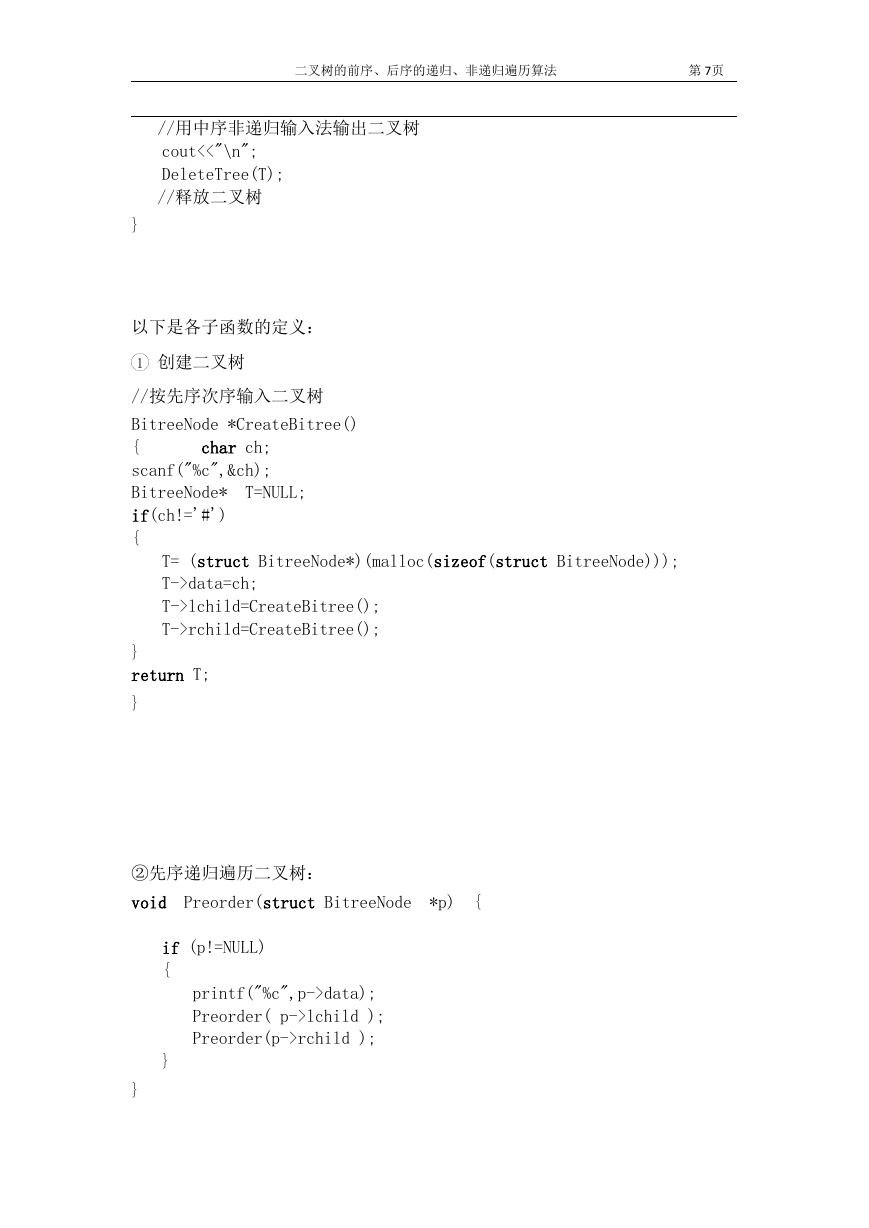

//用中序非递归输入法输出二叉树
cout<<"\n";
DeleteTree(T);
//释放二叉树
}
以下是各子函数的定义:
1 创建二叉树
//按先序次序输入二叉树
BitreeNode *CreateBitree()
{
char ch;
scanf("%c",&ch);
BitreeNode*
if(ch!='#')
{
T=NULL;
T= (struct BitreeNode*)(malloc(sizeof(struct BitreeNode)));
T->data=ch;
T->lchild=CreateBitree();
T->rchild=CreateBitree();
}
return T;
}
②先序递归遍历二叉树:
void Preorder(struct BitreeNode
*p)
{
if (p!=NULL)
{
printf("%c",p->data);
Preorder( p->lchild );
Preorder(p->rchild );
}
}
二叉树的前序、后序的递归、非递归遍历算法
第 8页

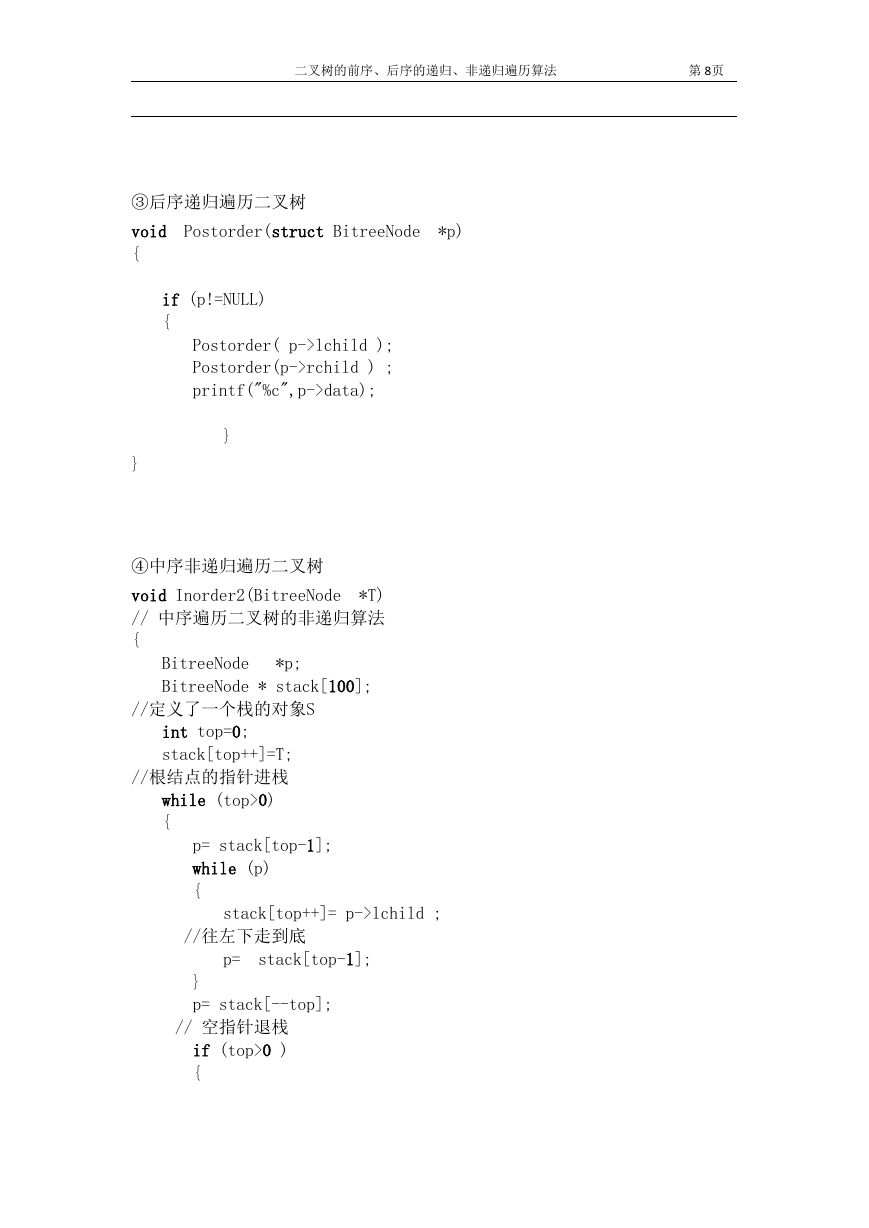

③后序递归遍历二叉树
void Postorder(struct BitreeNode
{
*p)
if (p!=NULL)
{
Postorder( p->lchild );
Postorder(p->rchild ) ;
printf("%c",p->data);
}
}
④中序非递归遍历二叉树
void Inorder2(BitreeNode
*T)
// 中序遍历二叉树的非递归算法
{
BitreeNode
BitreeNode * stack[100];
*p;
//定义了一个栈的对象S
int top=0;
stack[top++]=T;
//根结点的指针进栈
while (top>0)
{
p= stack[top-1];
while (p)
{
stack[top++]= p->lchild ;
//往左下走到底
p=
stack[top-1];
}
p= stack[--top];
// 空指针退栈
if (top>0 )
{
