請先閱讀此部分

操作流程

入門指南

步驟 1：對電池組充電

在海外對電池組充電

步驟 2：打開電源並設定日期和時間

變更語言設定

錄製

使用 GPS，擷取位置資訊（HDR-CX500VE/CX505VE/CX520VE）

播放

在攝影機上播放

在電視機上播放影像

用電腦儲存動畫與照片

準備電腦 (Windows)

使用 Macintosh 時

選擇製作光碟的方法（電腦）

觸碰一下製作光碟 (One Touch Disc Burn)

將動畫與照片匯入電腦 (Easy PC Back-up)

變更動畫與照片的目的地磁碟機或資料夾

啟動 PMB （Picture Motion Browser）

製作高清晰影像品質（HD）光碟

在電腦上播放高清晰影像品質（HD）光碟

製作 Blu-ray 光碟

製作一般 DVD 播放器可播放的標準清晰影像品質（SD）光碟

複製光碟

編輯動畫

從動畫擷取照片

用 DVD 寫入器、燒錄器儲存影像

選擇製作光碟的方法（DVD 寫入器/燒錄器）

使用專用 DVD 寫入器 DVDirect Express 製作光碟

利用 DVDirect Express 以外的 DVD 寫入器等，製作高清晰影像品質（HD）光碟

利用燒錄器等，製作標準清晰影像品質（SD）光碟

善用攝影機

刪除動畫與照片

為拍攝條件調整

變更錄製媒體

檢查錄製媒體設定

將內部記憶體的動畫與照片複製到“Memory Stick PRO Duo”

自訂攝影機選單

了解“Handycam”手冊的詳細資訊

其他資訊

疑難排解

預防措施

規格

螢幕指示

部件與控制裝置

索引

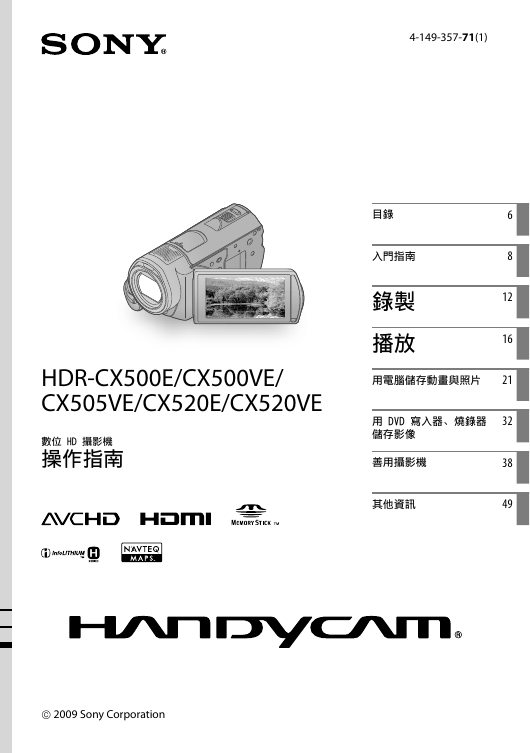

4-149-357-71(1) 目錄入門指南錄製播放 6 8 12 16 用電腦儲存動畫與照片 21 用 DVD 寫入器、燒錄器儲存影像善用攝影機其他資訊 32 38 49 HDR-CX500E/CX500VE/ CX505VE/CX520E/CX520VE 數位 HD 攝影機操作指南  2009 Sony Corporation

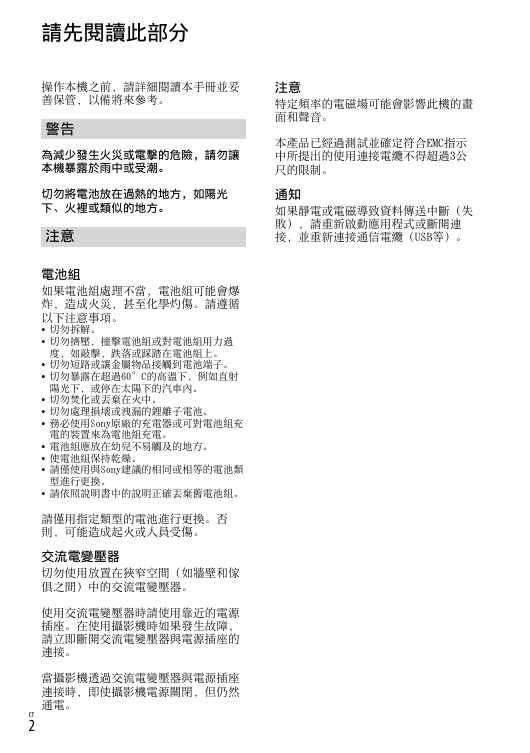

請先閱讀此部分操作本機之前，請詳細閱讀本手冊並妥善保管，以備將來參考。警告為減少發生火災或電擊的危險，請勿讓本機暴露於雨中或受潮。切勿將電池放在過熱的地方，如陽光下、火裡或類似的地方。注意注意特定頻率的電磁場可能會影響此機的畫面和聲音。本產品已經過測試並確定符合EMC指示中所提出的使用連接電纜不得超過3公尺的限制。通知如果靜電或電磁導致資料傳送中斷（失敗），請重新啟動應用程式或斷開連接，並重新連接通信電纜（USB等）。電池組如果電池組處理不當，電池組可能會爆炸，造成火災，甚至化學灼傷。請遵循以下注意事項。   切勿拆解。切勿擠壓，撞擊電池組或對電池組用力過度，如敲擊，跌落或踩踏在電池組上。切勿短路或讓金屬物品接觸到電池端子。切勿暴露在超過60°C的高溫下，例如直射陽光下，或停在太陽下的汽車內。切勿焚化或丟棄在火中。切勿處理損壞或洩漏的鋰離子電池。務必使用Sony原廠的充電器或可對電池組充電的裝置來為電池組充電。電池組應放在幼兒不易觸及的地方。使電池組保持乾燥。請僅使用與Sony建議的相同或相等的電池類型進行更換。請依照說明書中的說明正確丟棄舊電池組。          請僅用指定類型的電池進行更換。否則，可能造成起火或人員受傷。交流電變壓器切勿使用放置在狹窄空間（如牆壁和傢俱之間）中的交流電變壓器。使用交流電變壓器時請使用靠近的電源插座。在使用攝影機時如果發生故障，請立即斷開交流電變壓器與電源插座的連接。當攝影機透過交流電變壓器與電源插座連接時，即使攝影機電源關閉，但仍然通電。 CT 2

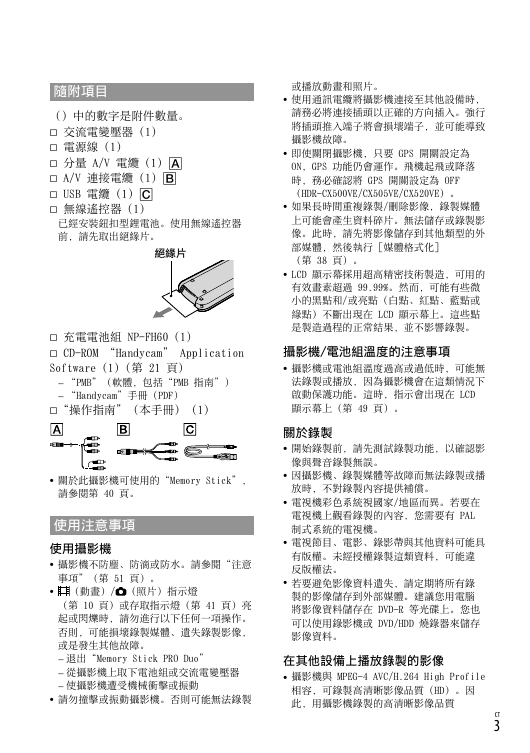

隨附項目（）中的數字是附件數量。  交流電變壓器（1）  電源線（1）  分量 A/V 電纜（1）  A/V 連接電纜（1）  USB 電纜（1）  無線遙控器（1）已經安裝鈕扣型鋰電池。使用無線遙控器前，請先取出絕緣片。絕緣片  充電電池組 NP-FH60（1）  CD-ROM “Handycam” Application Software (1) (第 21 頁)   “PMB”（軟體，包括“PMB 指南”） “Handycam”手冊（PDF） “操作指南”（本手冊）（1）  關於此攝影機可使用的“Memory Stick”，請參閱第 40 頁。使用注意事項使用攝影機  攝影機不防塵、防滴或防水。請參閱“注意事項”（第 51 頁）。  （動畫）/ （照片）指示燈（第 10 頁）或存取指示燈（第 41 頁）亮起或閃爍時，請勿進行以下任何一項操作。否則，可能損壞錄製媒體、遺失錄製影像，或是發生其他故障。    請勿撞擊或振動攝影機。否則可能無法錄製退出“Memory Stick PRO Duo” 從攝影機上取下電池組或交流電變壓器使攝影機遭受機械衝擊或振動      或播放動畫和照片。使用通訊電纜將攝影機連接至其他設備時，請務必將連接插頭以正確的方向插入。強行將插頭推入端子將會損壞端子，並可能導致攝影機故障。即使關閉攝影機，只要 GPS 開關設定為 ON，GPS 功能仍會運作。飛機起飛或降落時，務必確認將 GPS 開關設定為 OFF （HDR-CX500VE/CX505VE/CX520VE）。如果長時間重複錄製/刪除影像，錄製媒體上可能會產生資料碎片。無法儲存或錄製影像。此時，請先將影像儲存到其他類型的外部媒體，然後執行 [媒體格式化] （第 38 頁）。 LCD 顯示幕採用超高精密技術製造，可用的有效畫素超過 99.99%。然而，可能有些微小的黑點和/或亮點（白點、紅點、藍點或綠點）不斷出現在 LCD 顯示幕上。這些點是製造過程的正常結果，並不影響錄製。攝影機/電池組溫度的注意事項  攝影機或電池組溫度過高或過低時，可能無法錄製或播放，因為攝影機會在這類情況下啟動保護功能。這時，指示會出現在 LCD 顯示幕上（第 49 頁）。關於錄製      開始錄製前，請先測試錄製功能，以確認影像與聲音錄製無誤。因攝影機、錄製媒體等故障而無法錄製或播放時，不對錄製內容提供補償。電視機彩色系統視國家/地區而異。若要在電視機上觀看錄製的內容，您需要有 PAL 制式系統的電視機。電視節目、電影、錄影帶與其他資料可能具有版權。未經授權錄製這類資料，可能違反版權法。若要避免影像資料遺失，請定期將所有錄製的影像儲存到外部媒體。建議您用電腦將影像資料儲存在 DVD-R 等光碟上。您也可以使用錄影機或 DVD/HDD 燒錄器來儲存影像資料。在其他設備上播放錄製的影像  攝影機與 MPEG-4 AVC/H.264 High Profile 相容，可錄製高清晰影像品質（HD）。因此，用攝影機錄製的高清晰影像品質 CT 3

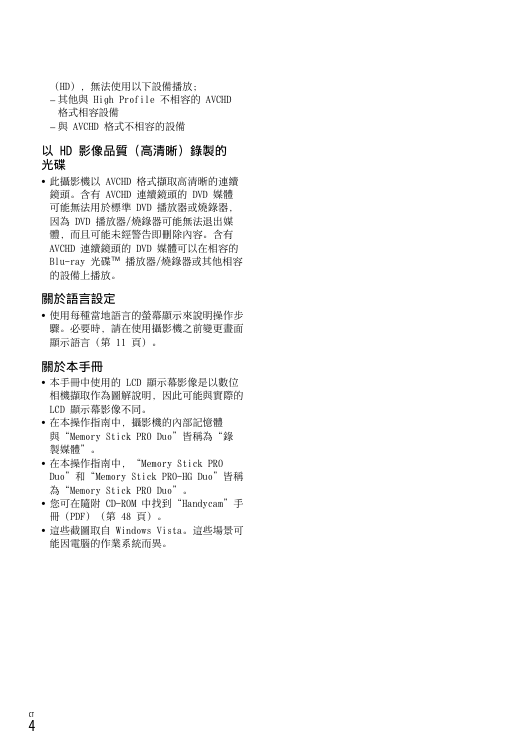

（HD），無法使用以下設備播放；  其他與 High Profile 不相容的 AVCHD 格式相容設備與 AVCHD 格式不相容的設備  以 HD 影像品質（高清晰）錄製的光碟  此攝影機以 AVCHD 格式擷取高清晰的連續鏡頭。含有 AVCHD 連續鏡頭的 DVD 媒體可能無法用於標準 DVD 播放器或燒錄器，因為 DVD 播放器/燒錄器可能無法退出媒體，而且可能未經警告即刪除內容。含有 AVCHD 連續鏡頭的 DVD 媒體可以在相容的 Blu-ray 光碟 播放器/燒錄器或其他相容的設備上播放。關於語言設定  使用每種當地語言的螢幕顯示來說明操作步驟。必要時，請在使用攝影機之前變更畫面顯示語言（第 11 頁）。關於本手冊  本手冊中使用的 LCD 顯示幕影像是以數位相機擷取作為圖解說明，因此可能與實際的 LCD 顯示幕影像不同。在本操作指南中，攝影機的內部記憶體與“Memory Stick PRO Duo”皆稱為“錄製媒體”。在本操作指南中，“Memory Stick PRO Duo”和“Memory Stick PRO-HG Duo”皆稱為“Memory Stick PRO Duo”。您可在隨附 CD-ROM 中找到“Handycam”手冊（PDF）（第 48 頁）。這些截圖取自 Windows Vista。這些場景可能因電腦的作業系統而異。     CT 4

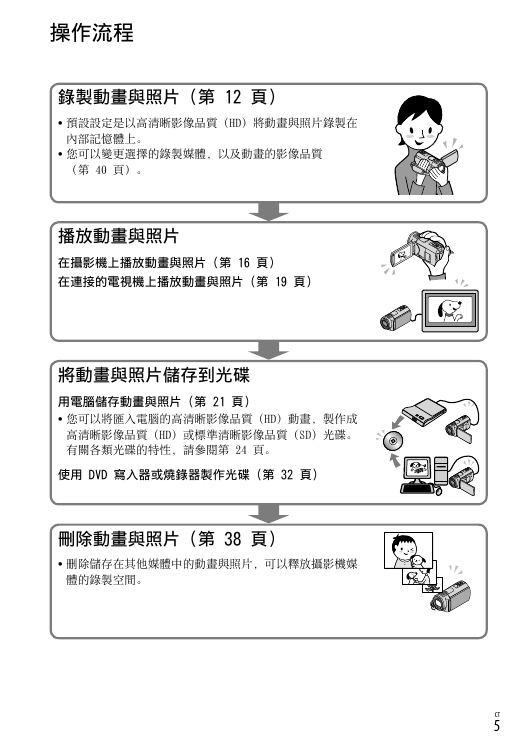

操作流程錄製動畫與照片（第 12 頁）   預設設定是以高清晰影像品質（HD）將動畫與照片錄製在內部記憶體上。您可以變更選擇的錄製媒體，以及動畫的影像品質（第 40 頁）。播放動畫與照片在攝影機上播放動畫與照片（第 16 頁）在連接的電視機上播放動畫與照片（第 19 頁）將動畫與照片儲存到光碟用電腦儲存動畫與照片（第 21 頁）  您可以將匯入電腦的高清晰影像品質（HD）動畫，製作成高清晰影像品質（HD）或標準清晰影像品質（SD）光碟。有關各類光碟的特性，請參閱第 24 頁。使用 DVD 寫入器或燒錄器製作光碟（第 32 頁）刪除動畫與照片（第 38 頁）  刪除儲存在其他媒體中的動畫與照片，可以釋放攝影機媒體的錄製空間。 CT

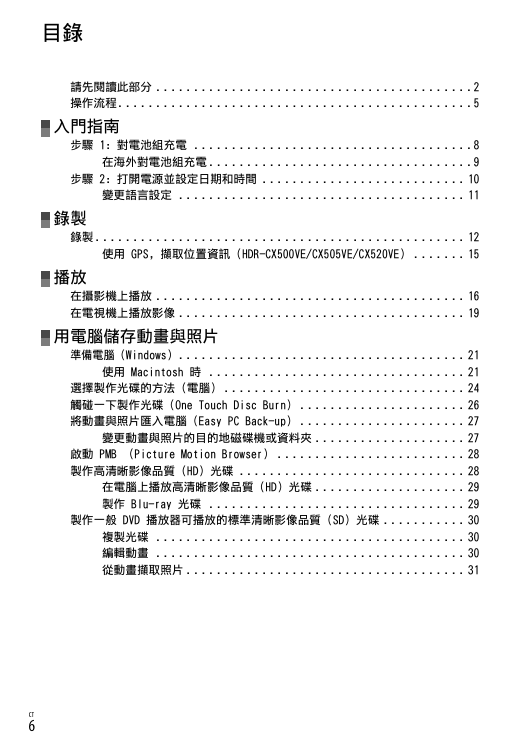

目錄請先閱讀此部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 操作流程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 入門指南步驟 1：對電池組充電 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 在海外對電池組充電 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 步驟 2：打開電源並設定日期和時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 變更語言設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 錄製錄製 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 使用 GPS，擷取位置資訊（HDR-CX500VE/CX505VE/CX520VE） . . . . . . . 15 播放在攝影機上播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 在電視機上播放影像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 用電腦儲存動畫與照片準備電腦 (Windows) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 使用 Macintosh 時 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 選擇製作光碟的方法（電腦） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 觸碰一下製作光碟 (One Touch Disc Burn) . . . . . . . . . . . . . . . . . . . . . . 26 將動畫與照片匯入電腦 (Easy PC Back-up) . . . . . . . . . . . . . . . . . . . . . . 27 變更動畫與照片的目的地磁碟機或資料夾 . . . . . . . . . . . . . . . . . . . . 27 啟動 PMB （Picture Motion Browser） . . . . . . . . . . . . . . . . . . . . . . . . . 28 製作高清晰影像品質（HD）光碟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 在電腦上播放高清晰影像品質（HD）光碟 . . . . . . . . . . . . . . . . . . . . 29 製作 Blu-ray 光碟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 製作一般 DVD 播放器可播放的標準清晰影像品質（SD）光碟 . . . . . . . . . . . 30 複製光碟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 編輯動畫 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 從動畫擷取照片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 CT 6

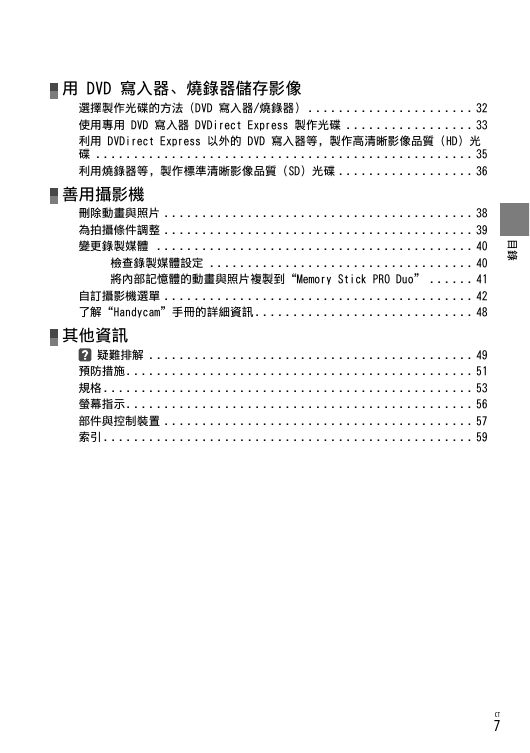

用 DVD 寫入器、燒錄器儲存影像選擇製作光碟的方法（DVD 寫入器/燒錄器） . . . . . . . . . . . . . . . . . . . . . . 32 使用專用 DVD 寫入器 DVDirect Express 製作光碟 . . . . . . . . . . . . . . . . . 33 利用 DVDirect Express 以外的 DVD 寫入器等，製作高清晰影像品質（HD）光碟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 利用燒錄器等，製作標準清晰影像品質（SD）光碟 . . . . . . . . . . . . . . . . . . 36 善用攝影機刪除動畫與照片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 為拍攝條件調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 變更錄製媒體 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 檢查錄製媒體設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 將內部記憶體的動畫與照片複製到“Memory Stick PRO Duo” . . . . . . 41 自訂攝影機選單 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 了解“Handycam”手冊的詳細資訊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 目錄其他資訊疑難排解 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 預防措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 螢幕指示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 部件與控制裝置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 CT

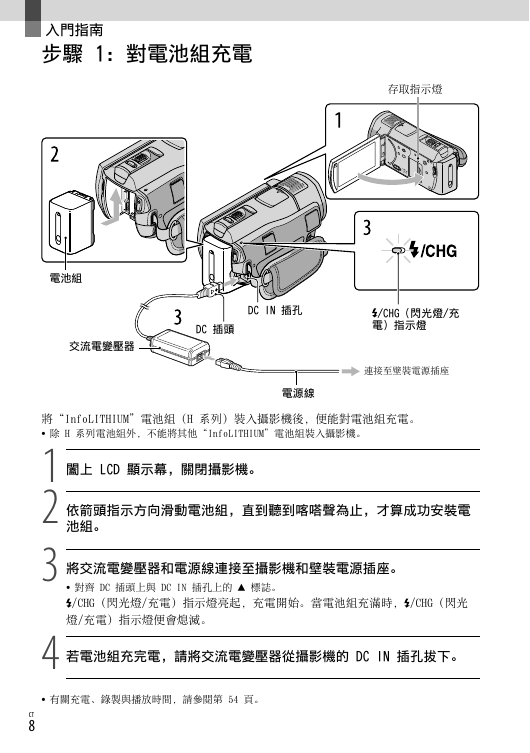

入門指南步驟 1：對電池組充電存取指示燈電池組交流電變壓器 DC IN 插孔 DC 插頭 /CHG（閃光燈/充電）指示燈連接至壁裝電源插座電源線將“InfoLITHIUM”電池組（H 系列）裝入攝影機後，便能對電池組充電。  除 H 系列電池組外，不能將其他“InfoLITHIUM”電池組裝入攝影機。闔上 LCD 顯示幕，關閉攝影機。依箭頭指示方向滑動電池組，直到聽到喀嗒聲為止，才算成功安裝電池組。將交流電變壓器和電源線連接至攝影機和壁裝電源插座。對齊 DC 插頭上與 DC IN 插孔上的  標誌。 /CHG（閃光燈/充電）指示燈亮起，充電開始。當電池組充滿時， /CHG（閃光燈/充電）指示燈便會熄滅。若電池組充完電，請將交流電變壓器從攝影機的 DC IN 插孔拔下。 1 2 3 4   有關充電、錄製與播放時間，請參閱第 54 頁。 CT 8
