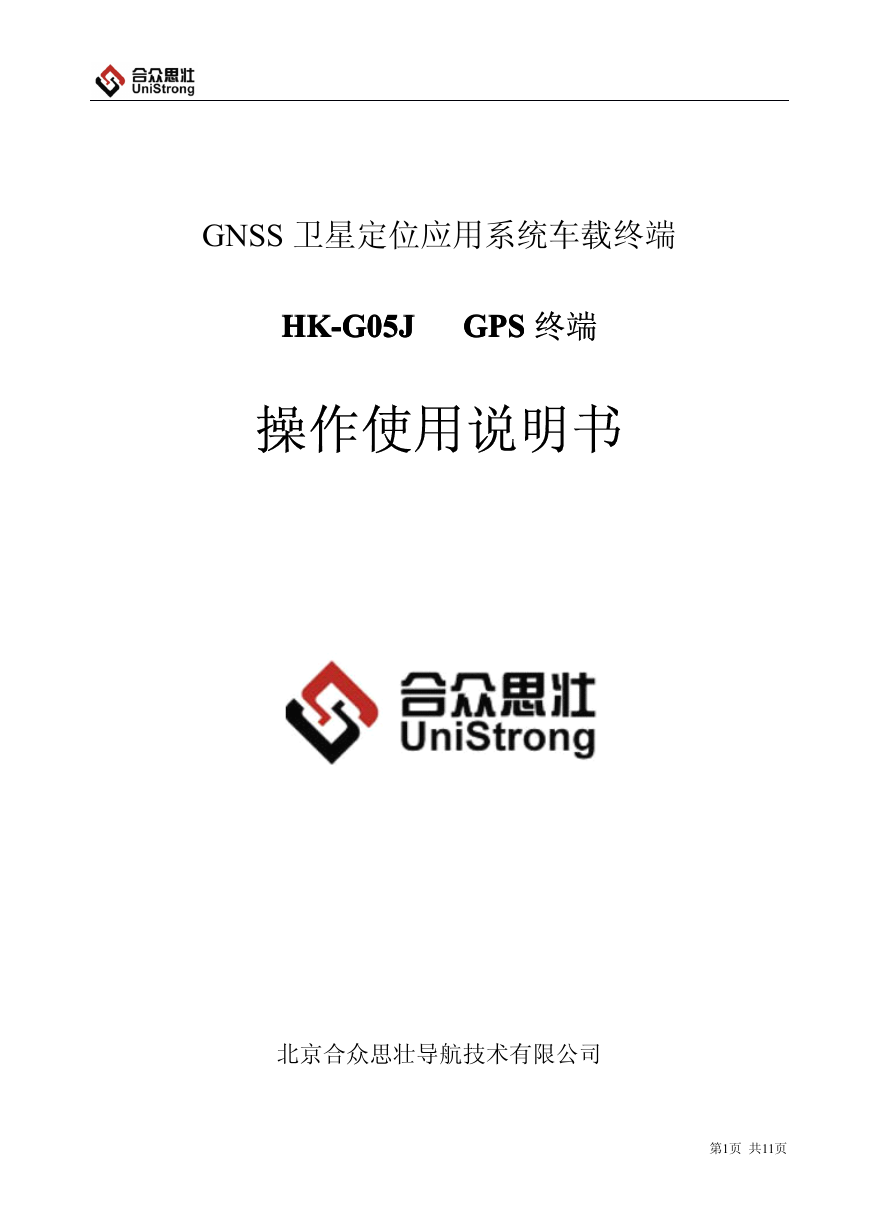

GNSS 卫星定位应用系统车载终端 HK-G05J HK-G05J HK-G05J GPSGPSGPS 终端操作使用说明书北京合众思壮导航技术有限公司第1页共11页

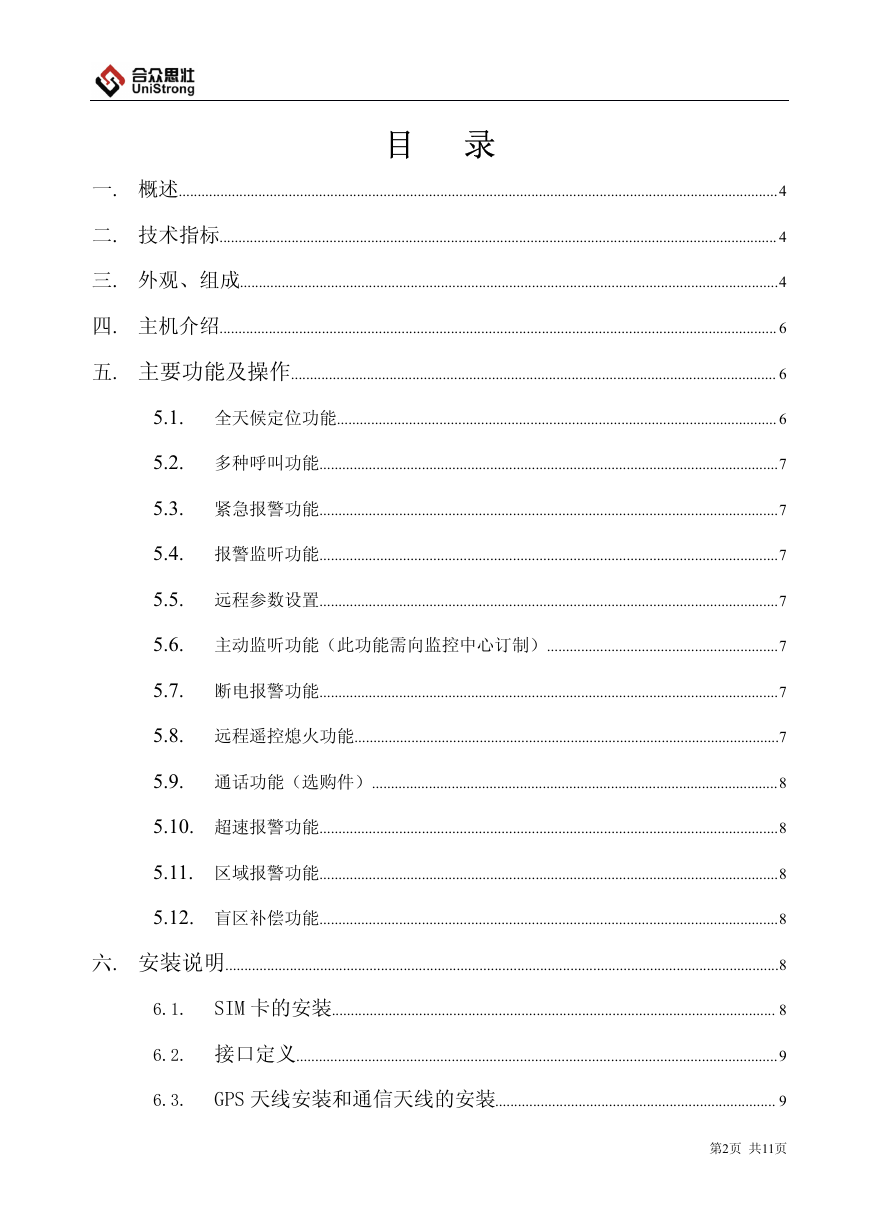

目录一. 概述..............................................................................................................................................................4 二. 技术指标................................................................................................................................................... 4 三. 外观、组成..............................................................................................................................................4 四. 主机介绍................................................................................................................................................... 6 五. 主要功能及操作................................................................................................................................ 6 5.1. 全天候定位功能.................................................................................................................... 6 5.2. 多种呼叫功能.........................................................................................................................7 5.3. 紧急报警功能.........................................................................................................................7 5.4. 报警监听功能.........................................................................................................................7 5.5. 远程参数设置.........................................................................................................................7 5.6. 主动监听功能（此功能需向监控中心订制）.............................................................7 5.7. 断电报警功能.........................................................................................................................7 5.8. 远程遥控熄火功能................................................................................................................7 5.9. 通话功能（选购件）...........................................................................................................8 5.10. 超速报警功能.........................................................................................................................8 5.11. 区域报警功能.........................................................................................................................8 5.12. 盲区补偿功能.........................................................................................................................8 六. 安装说明..................................................................................................................................................8 6.1. SIM 卡的安装..................................................................................................................... 8 6.2. 接口定义...............................................................................................................................9 6.3. GPS 天线安装和通信天线的安装.......................................................................... 9 第2页共11页

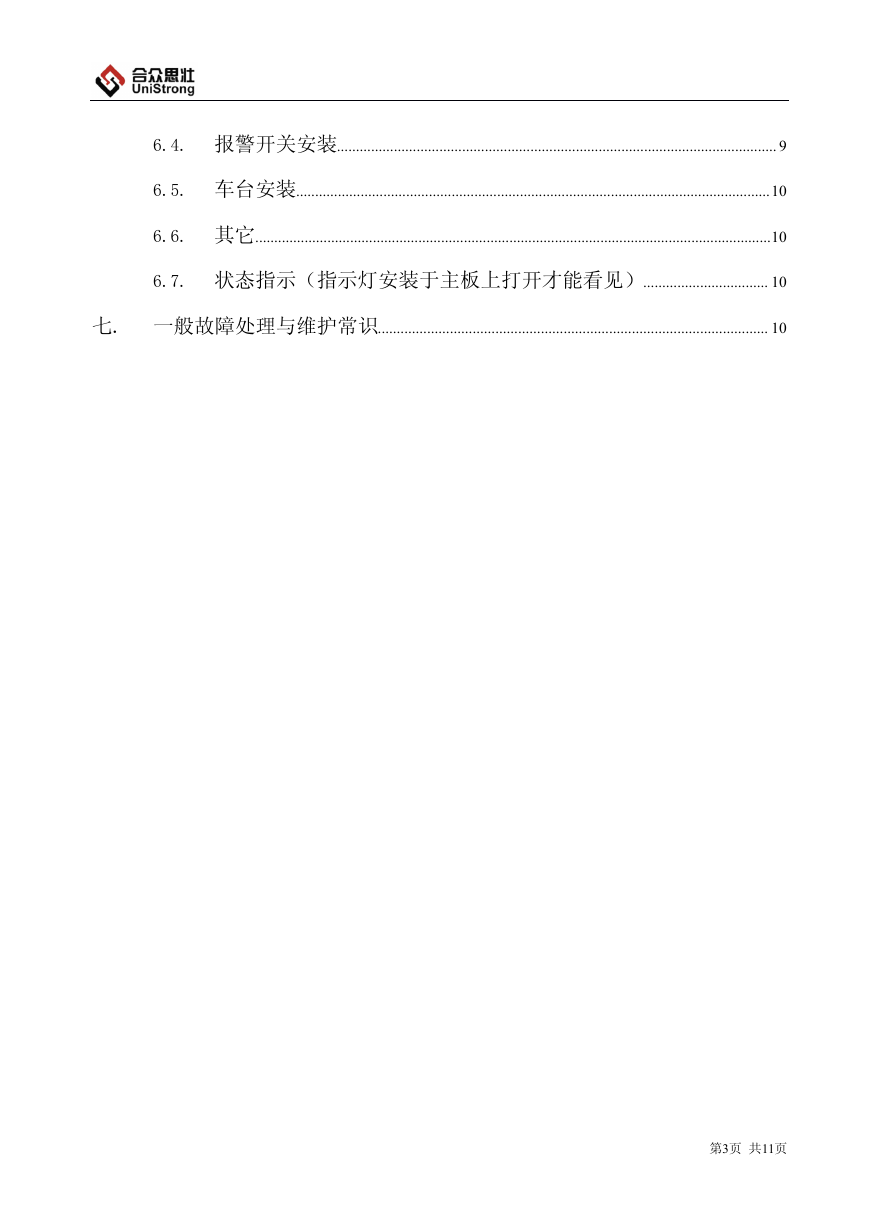

6.4. 报警开关安装.................................................................................................................... 9 6.5. 车台安装.............................................................................................................................10 6.6. 其它........................................................................................................................................10 6.7. 状态指示（指示灯安装于主板上打开才能看见）................................. 10 七. 一般故障处理与维护常识....................................................................................................... 10 第3页共11页

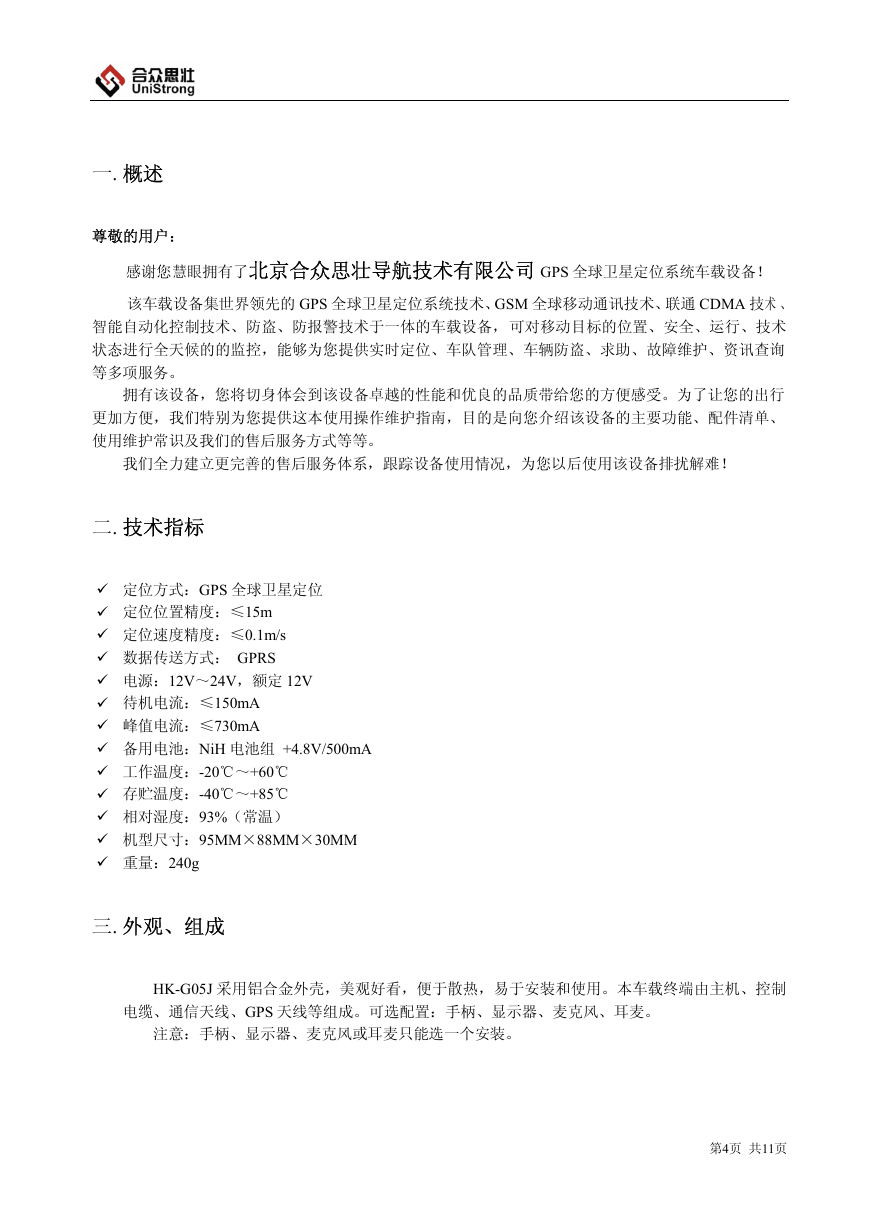

一. 概述尊敬的用户：感谢您慧眼拥有了北京合众思壮导航技术有限公司 GPS 全球卫星定位系统车载设备！该车载设备集世界领先的 GPS 全球卫星定位系统技术、GSM 全球移动通讯技术、联通 CDMA 技术、智能自动化控制技术、防盗、防报警技术于一体的车载设备，可对移动目标的位置、安全、运行、技术状态进行全天候的的监控，能够为您提供实时定位、车队管理、车辆防盗、求助、故障维护、资讯查询等多项服务。拥有该设备，您将切身体会到该设备卓越的性能和优良的品质带给您的方便感受。为了让您的出行更加方便，我们特别为您提供这本使用操作维护指南，目的是向您介绍该设备的主要功能、配件清单、使用维护常识及我们的售后服务方式等等。我们全力建立更完善的售后服务体系，跟踪设备使用情况，为您以后使用该设备排扰解难！二. 技术指标  定位方式：GPS 全球卫星定位  定位位置精度：≤15m  定位速度精度：≤0.1m/s  数据传送方式： GPRS  电源：12V～24V，额定 12V  待机电流：≤150mA  峰值电流：≤730mA  备用电池：NiH 电池组 +4.8V/500mA  工作温度：-20℃～+60℃  存贮温度：-40℃～+85℃  相对湿度：93%（常温）  机型尺寸：95MM×88MM×30MM  重量：240g 三. 外观、组成 HK-G05J 采用铝合金外壳，美观好看，便于散热，易于安装和使用。本车载终端由主机、控制电缆、通信天线、GPS 天线等组成。可选配置：手柄、显示器、麦克风、耳麦。注意：手柄、显示器、麦克风或耳麦只能选一个安装。第4页共11页

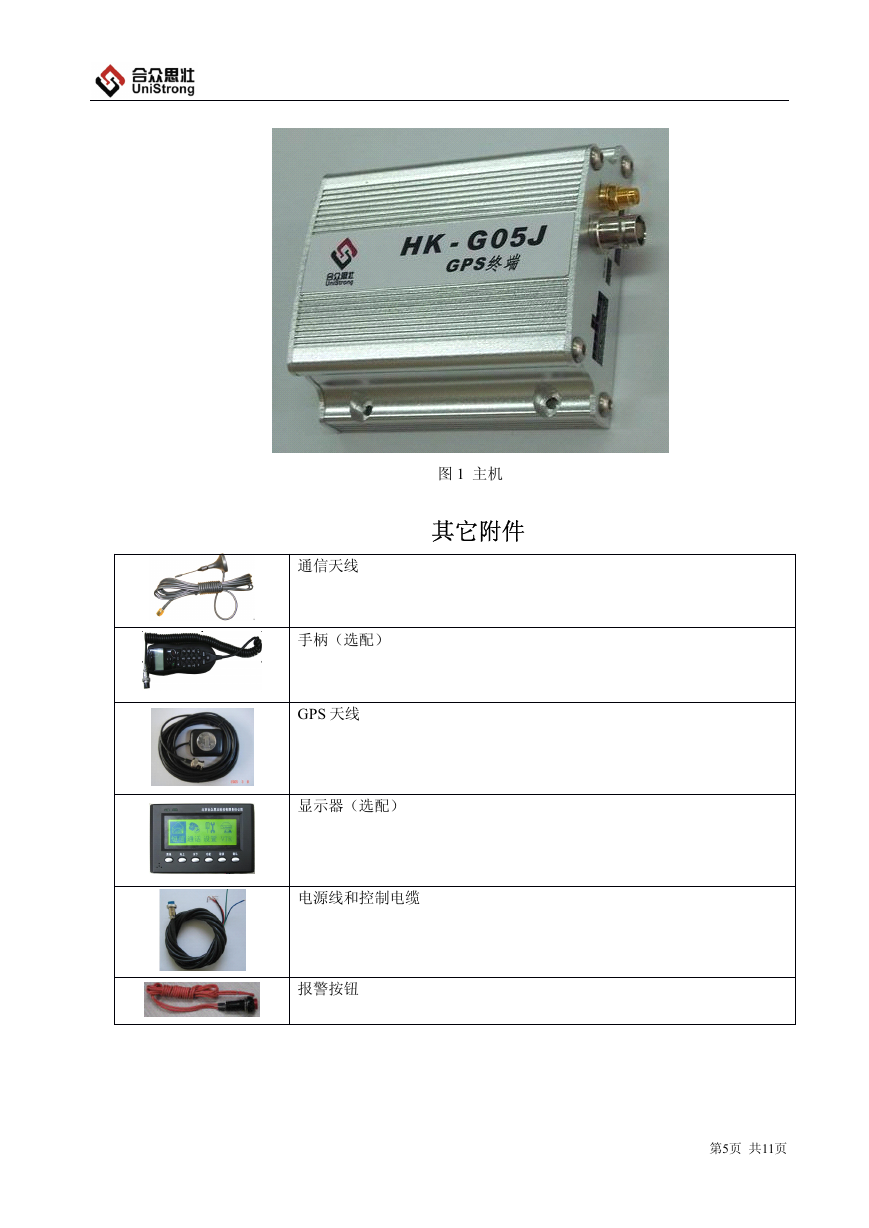

图 1 主机其它附件通信天线手柄（选配） GPS 天线显示器（选配）电源线和控制电缆报警按钮第5页共11页

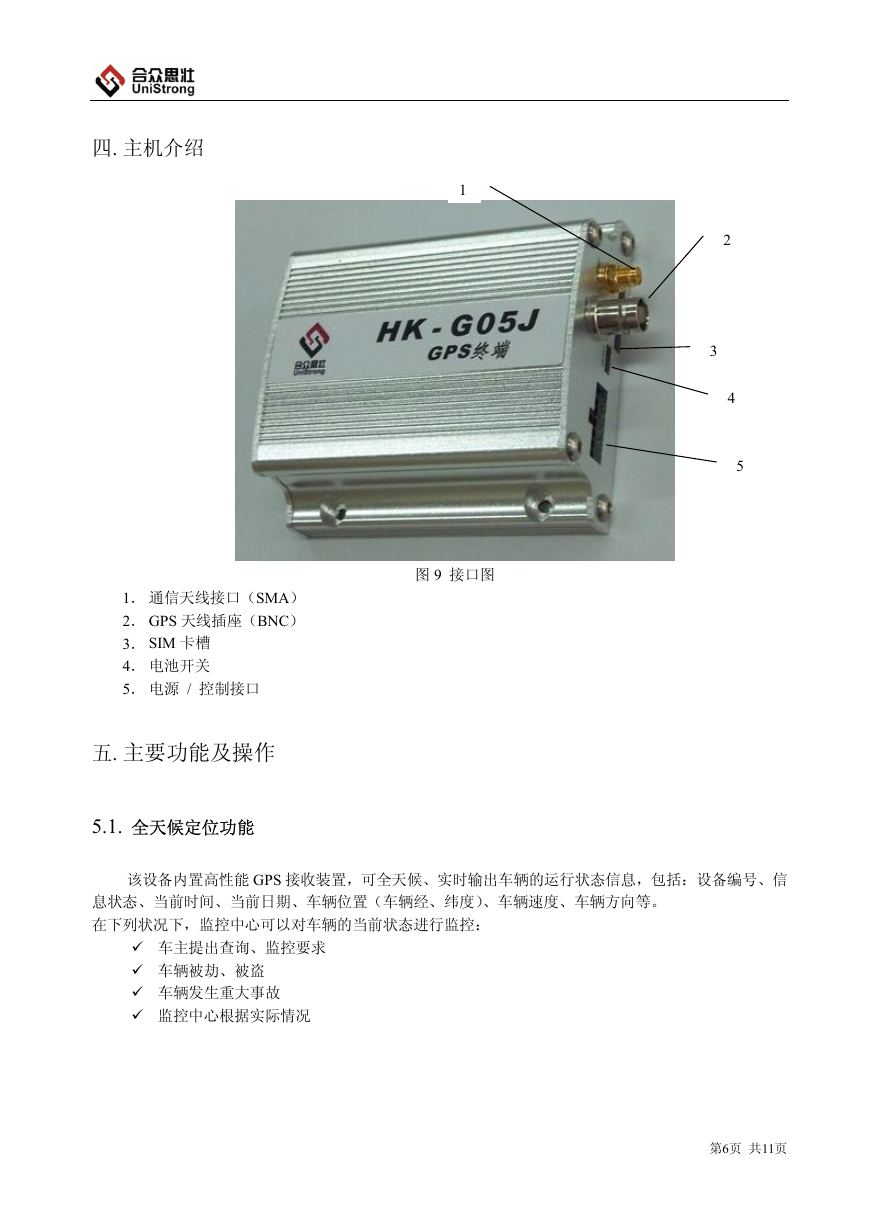

四. 主机介绍 1 2 3 4 5 图 9 接口图 1．通信天线接口（SMA） 2． GPS 天线插座（BNC） 3． SIM 卡槽 4．电池开关 5．电源 / 控制接口五. 主要功能及操作 5.1. 全天候定位功能该设备内置高性能 GPS 接收装置，可全天候、实时输出车辆的运行状态信息，包括：设备编号、信息状态、当前时间、当前日期、车辆位置（车辆经、纬度）、车辆速度、车辆方向等。在下列状况下，监控中心可以对车辆的当前状态进行监控：  车主提出查询、监控要求  车辆被劫、被盗  车辆发生重大事故  监控中心根据实际情况第6页共11页

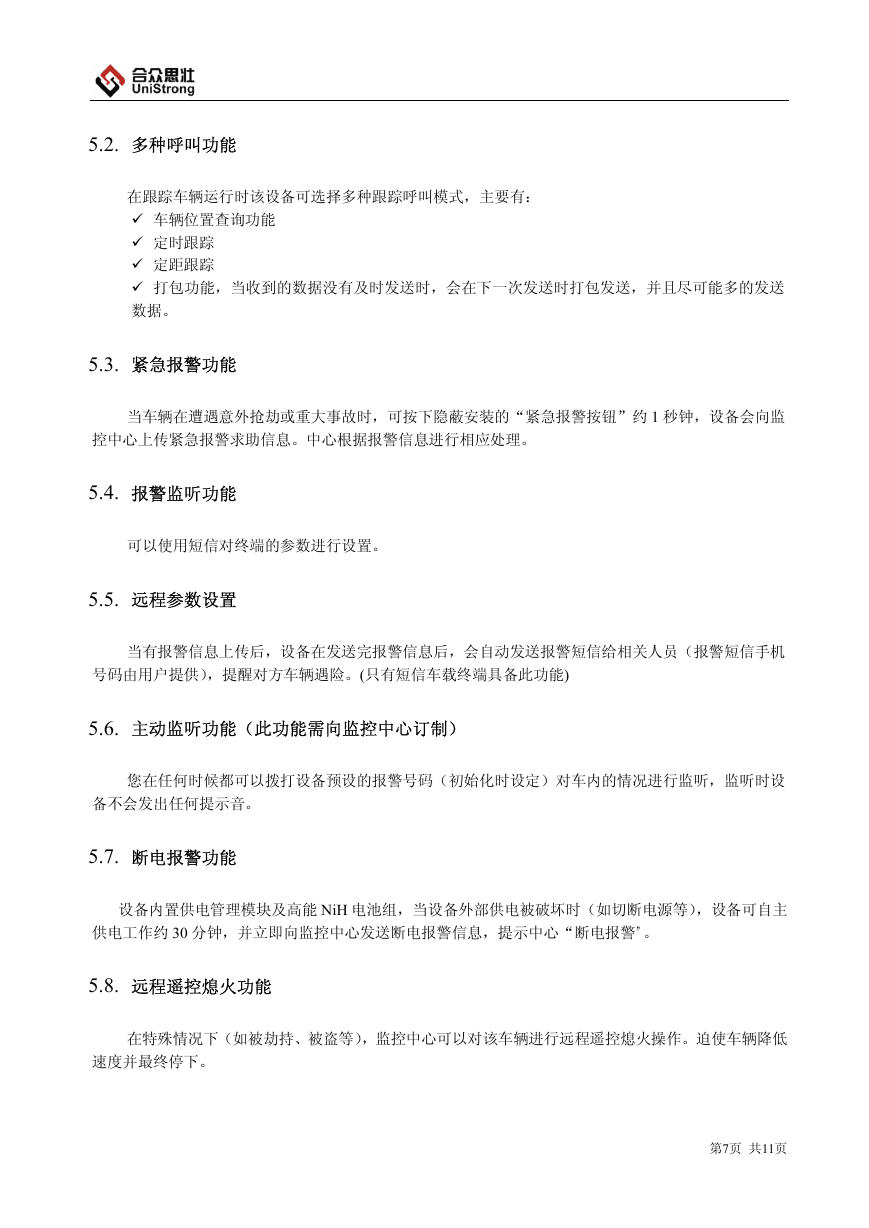

5.2. 多种呼叫功能在跟踪车辆运行时该设备可选择多种跟踪呼叫模式，主要有：  车辆位置查询功能  定时跟踪  定距跟踪  打包功能，当收到的数据没有及时发送时，会在下一次发送时打包发送，并且尽可能多的发送数据。 5.3. 紧急报警功能当车辆在遭遇意外抢劫或重大事故时，可按下隐蔽安装的“紧急报警按钮”约 1 秒钟，设备会向监控中心上传紧急报警求助信息。中心根据报警信息进行相应处理。 5.4. 报警监听功能可以使用短信对终端的参数进行设置。 5.5. 远程参数设置当有报警信息上传后，设备在发送完报警信息后，会自动发送报警短信给相关人员（报警短信手机号码由用户提供），提醒对方车辆遇险。(只有短信车载终端具备此功能) 5.6. 主动监听功能（此功能需向监控中心订制）您在任何时候都可以拨打设备预设的报警号码（初始化时设定）对车内的情况进行监听，监听时设备不会发出任何提示音。 5.7. 断电报警功能设备内置供电管理模块及高能 NiH 电池组，当设备外部供电被破坏时（如切断电源等），设备可自主供电工作约 30 分钟，并立即向监控中心发送断电报警信息，提示中心“断电报警”。 5.8. 远程遥控熄火功能在特殊情况下（如被劫持、被盗等），监控中心可以对该车辆进行远程遥控熄火操作。迫使车辆降低速度并最终停下。第7页共11页

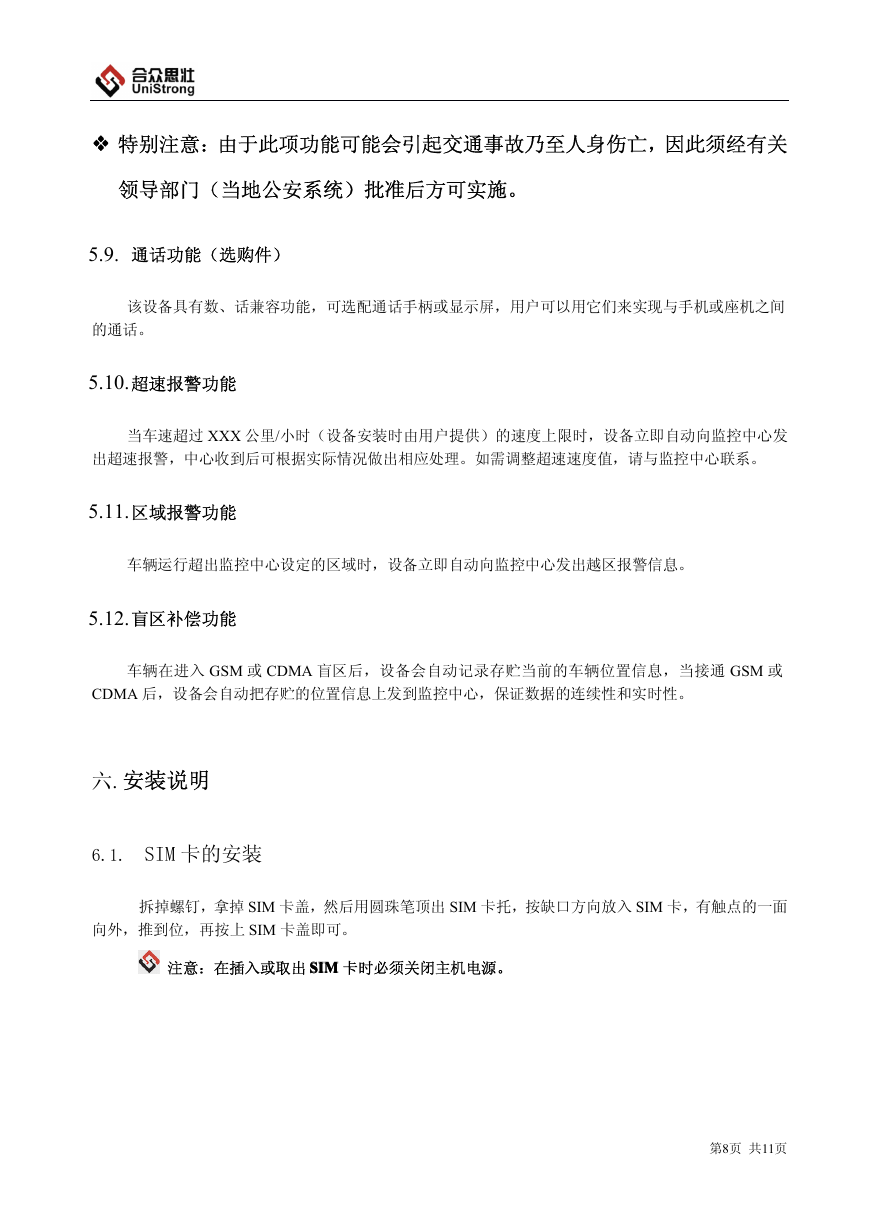

 特别注意：由于此项功能可能会引起交通事故乃至人身伤亡，因此须经有关领导部门（当地公安系统）批准后方可实施。 5.9. 通话功能（选购件）该设备具有数、话兼容功能，可选配通话手柄或显示屏，用户可以用它们来实现与手机或座机之间的通话。 5.10.超速报警功能当车速超过 XXX 公里/小时（设备安装时由用户提供）的速度上限时，设备立即自动向监控中心发出超速报警，中心收到后可根据实际情况做出相应处理。如需调整超速速度值，请与监控中心联系。 5.11.区域报警功能车辆运行超出监控中心设定的区域时，设备立即自动向监控中心发出越区报警信息。 5.12.盲区补偿功能车辆在进入 GSM 或 CDMA 盲区后，设备会自动记录存贮当前的车辆位置信息，当接通 GSM 或 CDMA 后，设备会自动把存贮的位置信息上发到监控中心，保证数据的连续性和实时性。六. 安装说明 6.1. SIM 卡的安装拆掉螺钉，拿掉 SIM 卡盖，然后用圆珠笔顶出 SIM 卡托，按缺口方向放入 SIM 卡，有触点的一面向外，推到位，再按上 SIM 卡盖即可。注意：在插入或取出 SIMSIMSIM 卡时必须关闭主机电源。第8页共11页
