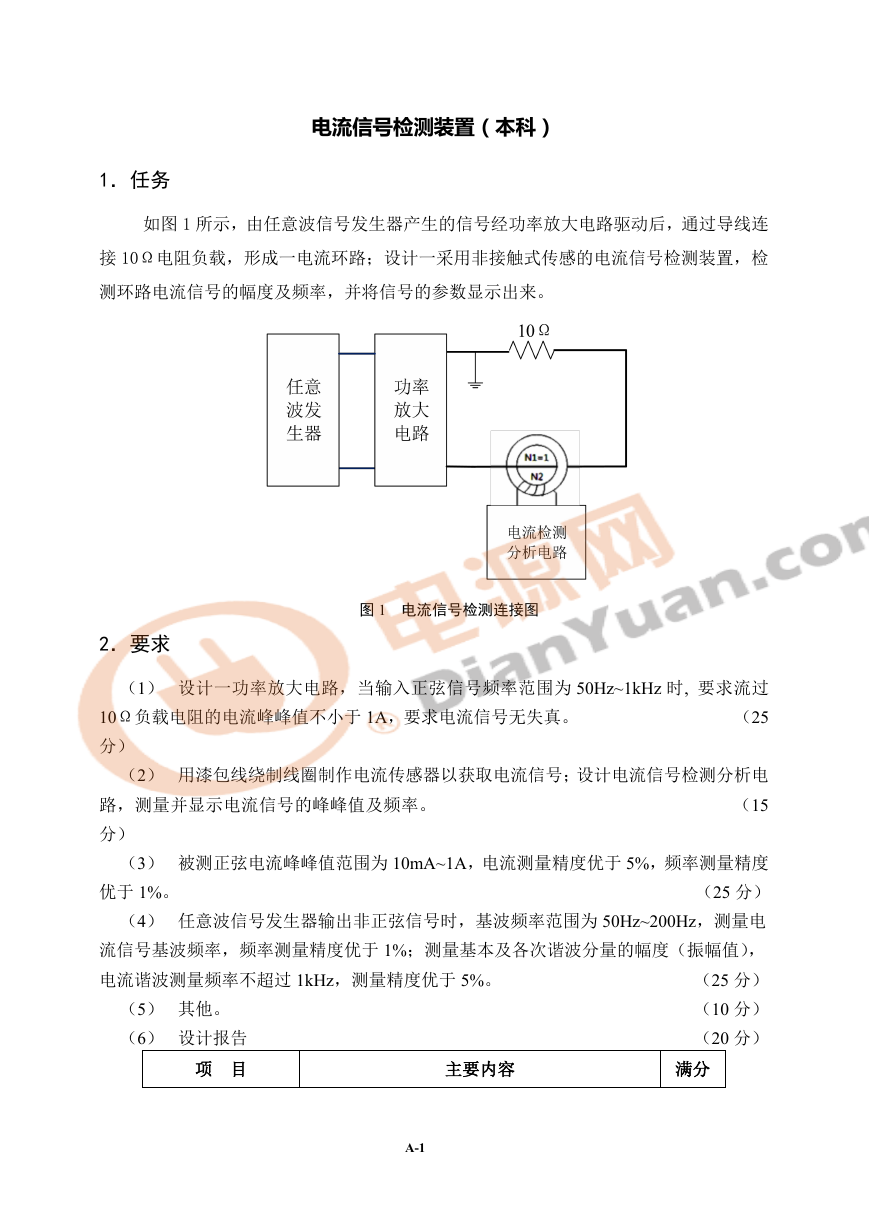

电流信号检测装置(本科) 1.任务 如图 1 所示,由任意波信号发生器产生的信号经功率放大电路驱动后,通过导线连 接 10Ω电阻负载,形成一电流环路;设计一采用非接触式传感的电流信号检测装置,检 测环路电流信号的幅度及频率,并将信号的参数显示出来。 2.要求 图 1 电流信号检测连接图 (1) 设计一功率放大电路,当输入正弦信号频率范围为 50Hz~1kHz 时, 要求流过 (25 10Ω负载电阻的电流峰峰值不小于 1A,要求电流信号无失真。 分) (2) 用漆包线绕制线圈制作电流传感器以获取电流信号;设计电流信号检测分析电 (15 路,测量并显示电流信号的峰峰值及频率。 分) 优于 1%。 (3) 被测正弦电流峰峰值范围为 10mA~1A,电流测量精度优于 5%,频率测量精度 (25 分) (4) 任意波信号发生器输出非正弦信号时,基波频率范围为 50Hz~200Hz,测量电 流信号基波频率,频率测量精度优于 1%;测量基本及各次谐波分量的幅度(振幅值), 电流谐波测量频率不超过 1kHz,测量精度优于 5%。 (25 分) (10 分) (20 分) (5) 其他。 (6) 设计报告 项 目 主要内容 满分 A-1

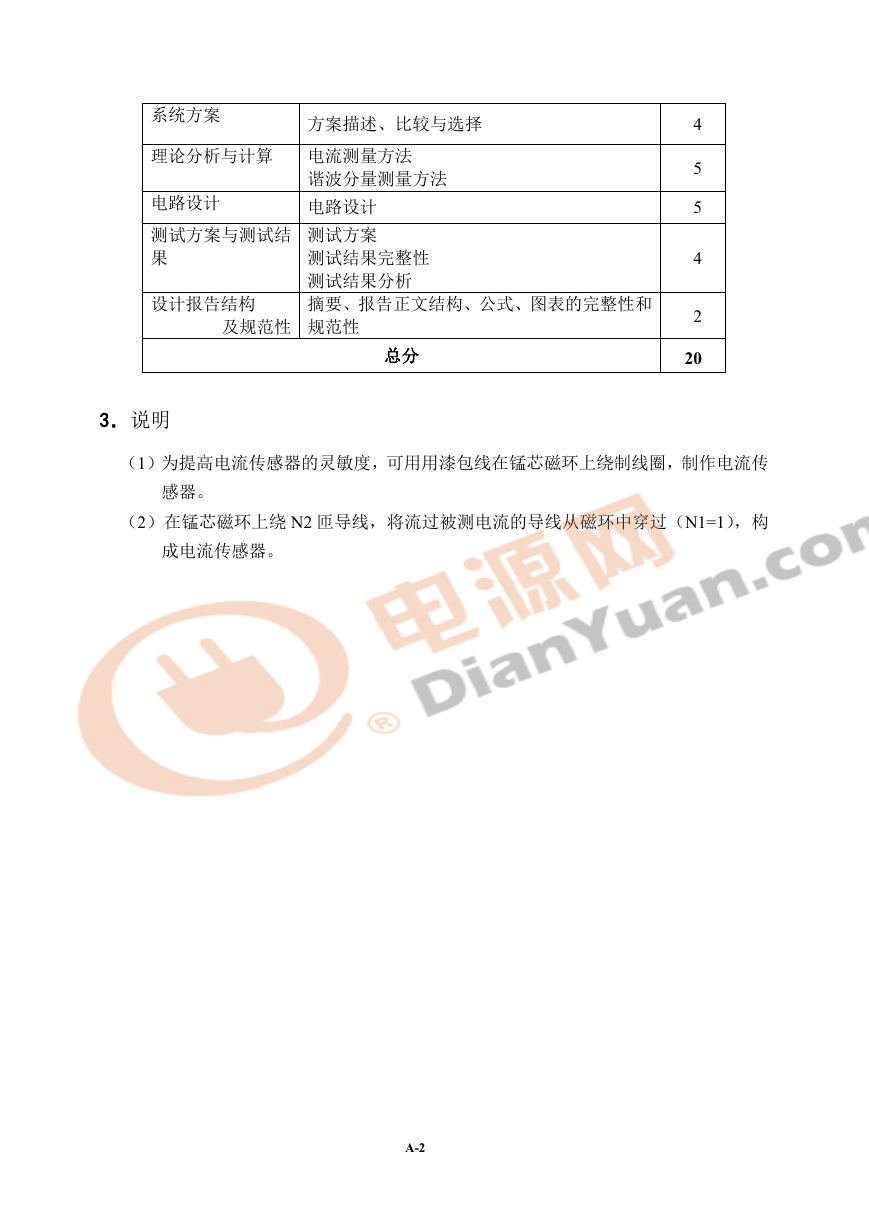

系统方案 方案描述、比较与选择 理论分析与计算 电流测量方法 谐波分量测量方法 电路设计 电路设计 测试方案与测试结 果 设计报告结构 及规范性 测试方案 测试结果完整性 测试结果分析 摘要、报告正文结构、公式、图表的完整性和 规范性 总分 4 5 5 4 2 20 3.说明 (1)为提高电流传感器的灵敏度,可用用漆包线在锰芯磁环上绕制线圈,制作电流传 感器。 (2)在锰芯磁环上绕 N2 匝导线,将流过被测电流的导线从磁环中穿过(N1=1),构 成电流传感器。 A-2
