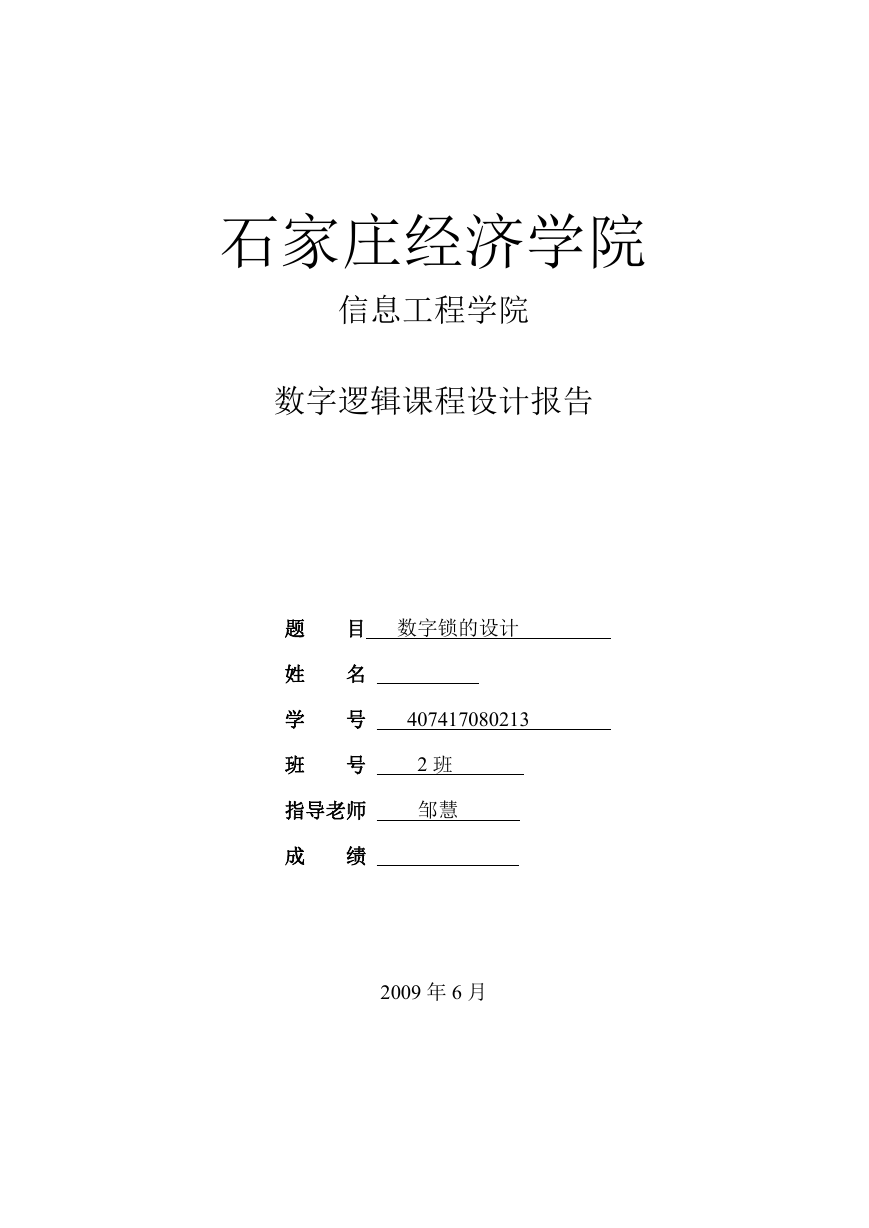

石家庄经济学院信息工程学院数字逻辑课程设计报告题目数字锁的设计姓名学号 407417080213 班号 2 班指导老师邹慧成绩 2009 年 6 月

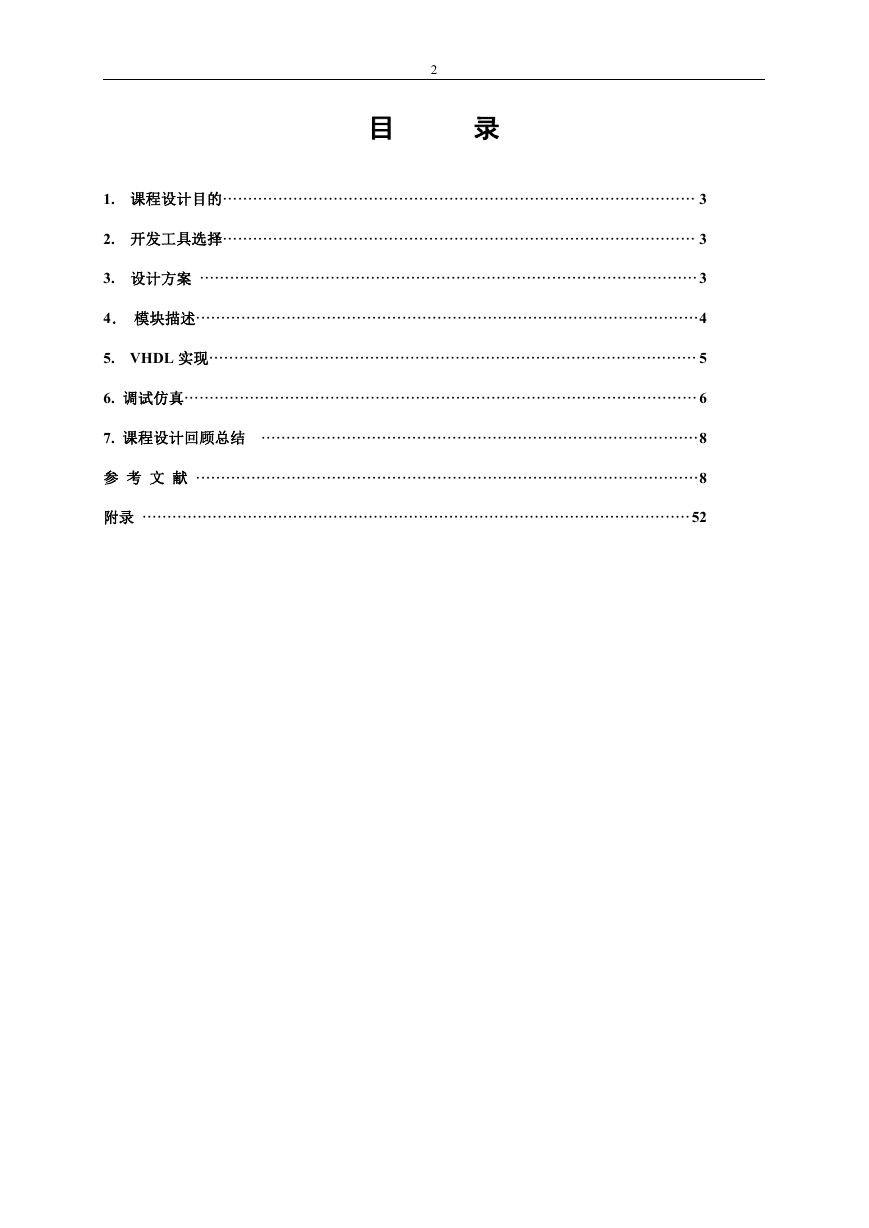

2 目录 1. 课程设计目的······························································································ 3 2. 开发工具选择······························································································ 3 3. 设计方案 ···································································································3 4．模块描述····································································································4 5. VHDL 实现································································································· 5 6. 调试仿真······································································································ 6 7. 课程设计回顾总结 ·······················································································8 参考文献 ····································································································8 附录 ·············································································································52

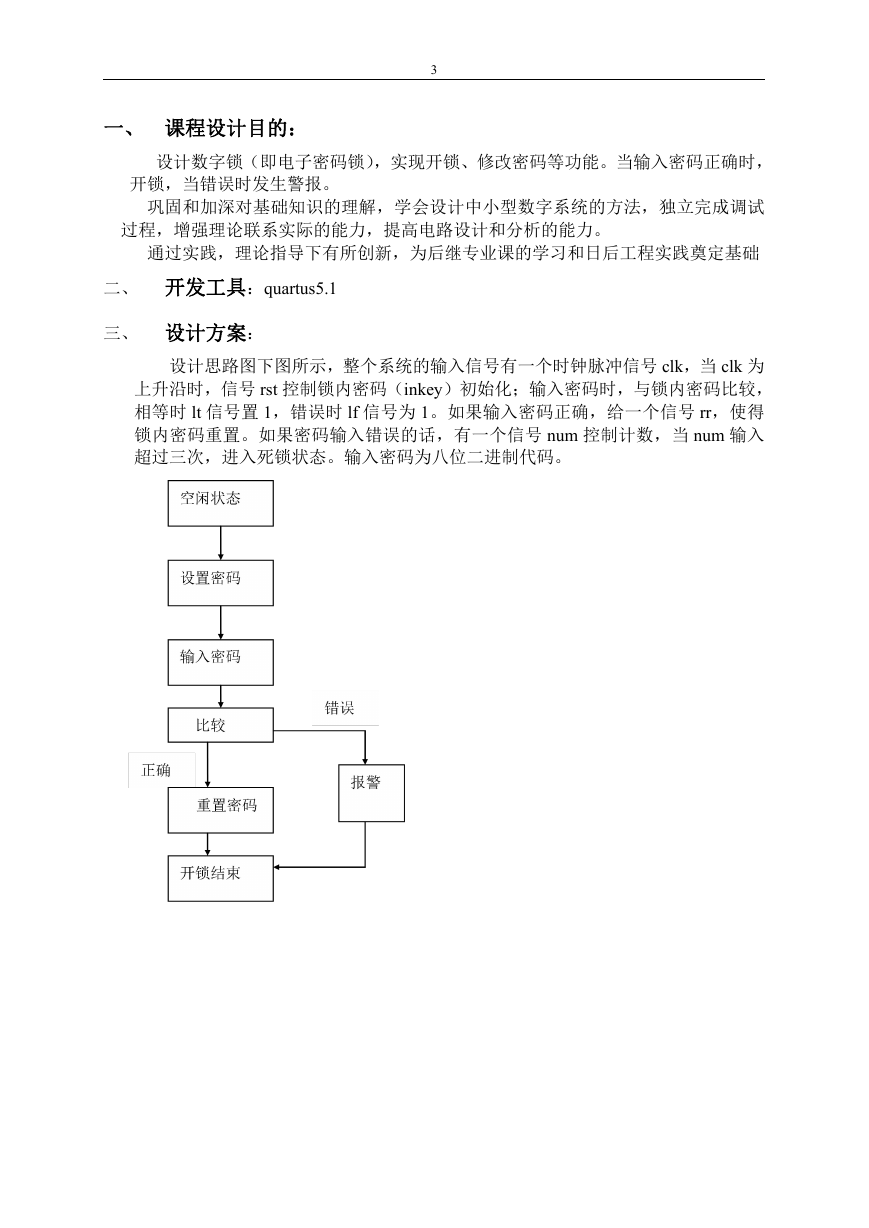

3 一、课程设计目的：设计数字锁（即电子密码锁），实现开锁、修改密码等功能。当输入密码正确时，开锁，当错误时发生警报。巩固和加深对基础知识的理解，学会设计中小型数字系统的方法，独立完成调试过程，增强理论联系实际的能力，提高电路设计和分析的能力。通过实践，理论指导下有所创新，为后继专业课的学习和日后工程实践奠定基础二、开发工具：quartus5.1 三、设计方案：设计思路图下图所示，整个系统的输入信号有一个时钟脉冲信号 clk，当 clk 为上升沿时，信号 rst 控制锁内密码（inkey）初始化；输入密码时，与锁内密码比较，相等时 lt 信号置 1，错误时 lf 信号为 1。如果输入密码正确，给一个信号 rr，使得锁内密码重置。如果密码输入错误的话，有一个信号 num 控制计数，当 num 输入超过三次，进入死锁状态。输入密码为八位二进制代码。

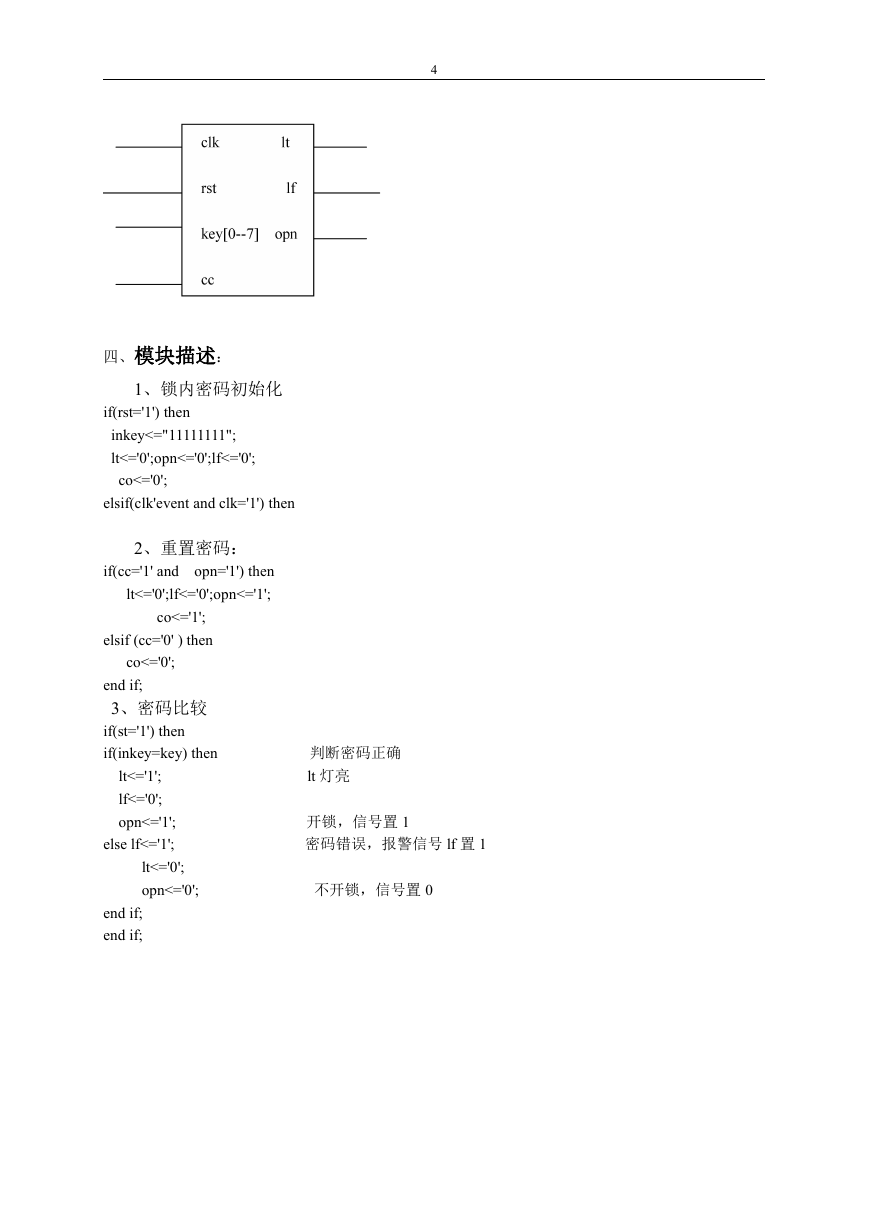

4 四、模块描述： 1、锁内密码初始化 if(rst='1') then inkey<="11111111"; lt<='0';opn<='0';lf<='0'; co<='0'; elsif(clk'event and clk='1') then 2、重置密码： if(cc='1' and opn='1') then lt<='0';lf<='0';opn<='1'; co<='1'; elsif (cc='0' ) then co<='0'; end if; 3、密码比较 if(st='1') then if(inkey=key) then lt<='1'; lf<='0'; opn<='1'; else lf<='1'; lt<='0'; opn<='0'; end if; end if; 判断密码正确 lt 灯亮开锁，信号置 1 密码错误，报警信号 lf 置 1 不开锁，信号置 0

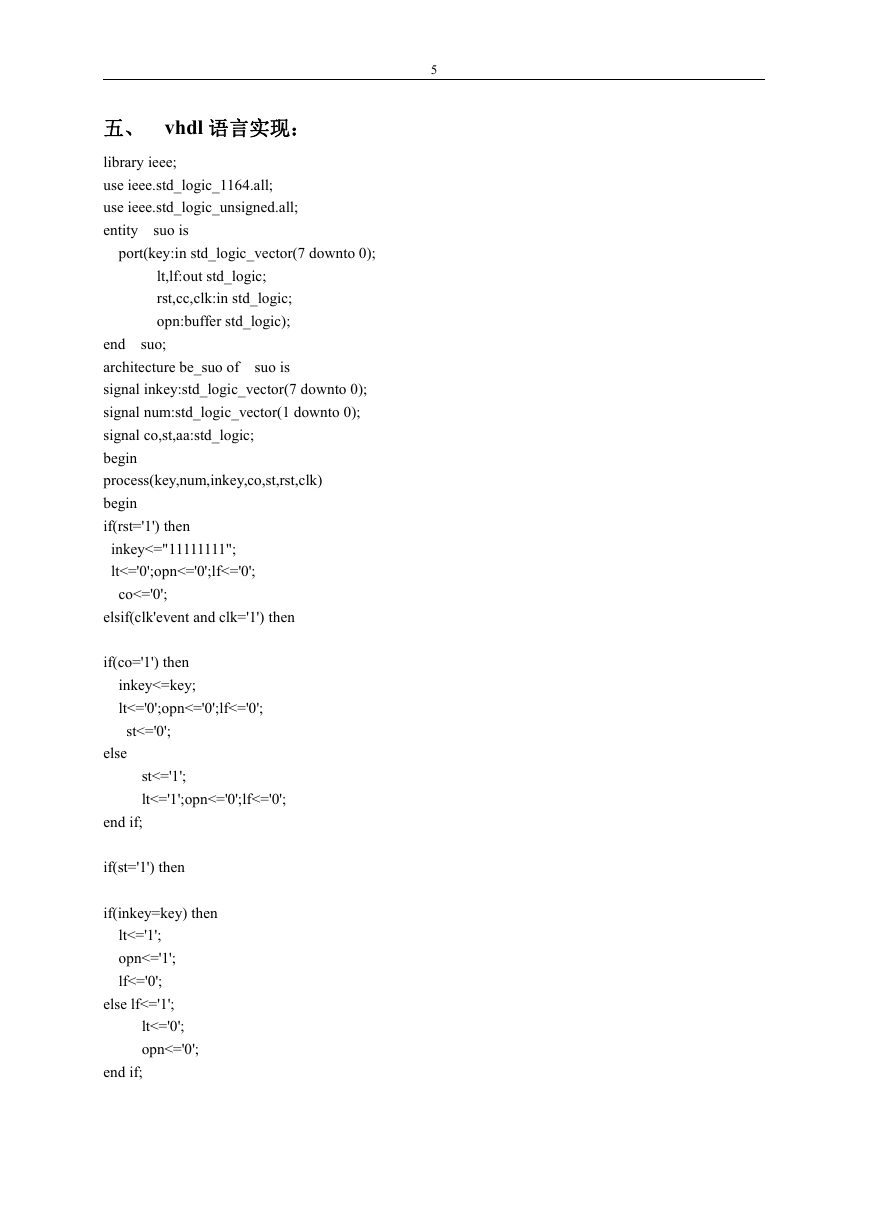

5 五、 vhdl 语言实现： library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; entity suo is port(key:in std_logic_vector(7 downto 0); lt,lf:out std_logic; rst,cc,clk:in std_logic; opn:buffer std_logic); suo; suo is end architecture be_suo of signal inkey:std_logic_vector(7 downto 0); signal num:std_logic_vector(1 downto 0); signal co,st,aa:std_logic; begin process(key,num,inkey,co,st,rst,clk) begin if(rst='1') then inkey<="11111111"; lt<='0';opn<='0';lf<='0'; co<='0'; elsif(clk'event and clk='1') then if(co='1') then inkey<=key; lt<='0';opn<='0';lf<='0'; st<='0'; else st<='1'; lt<='1';opn<='0';lf<='0'; end if; if(st='1') then if(inkey=key) then lt<='1'; opn<='1'; lf<='0'; else lf<='1'; lt<='0'; opn<='0'; end if;

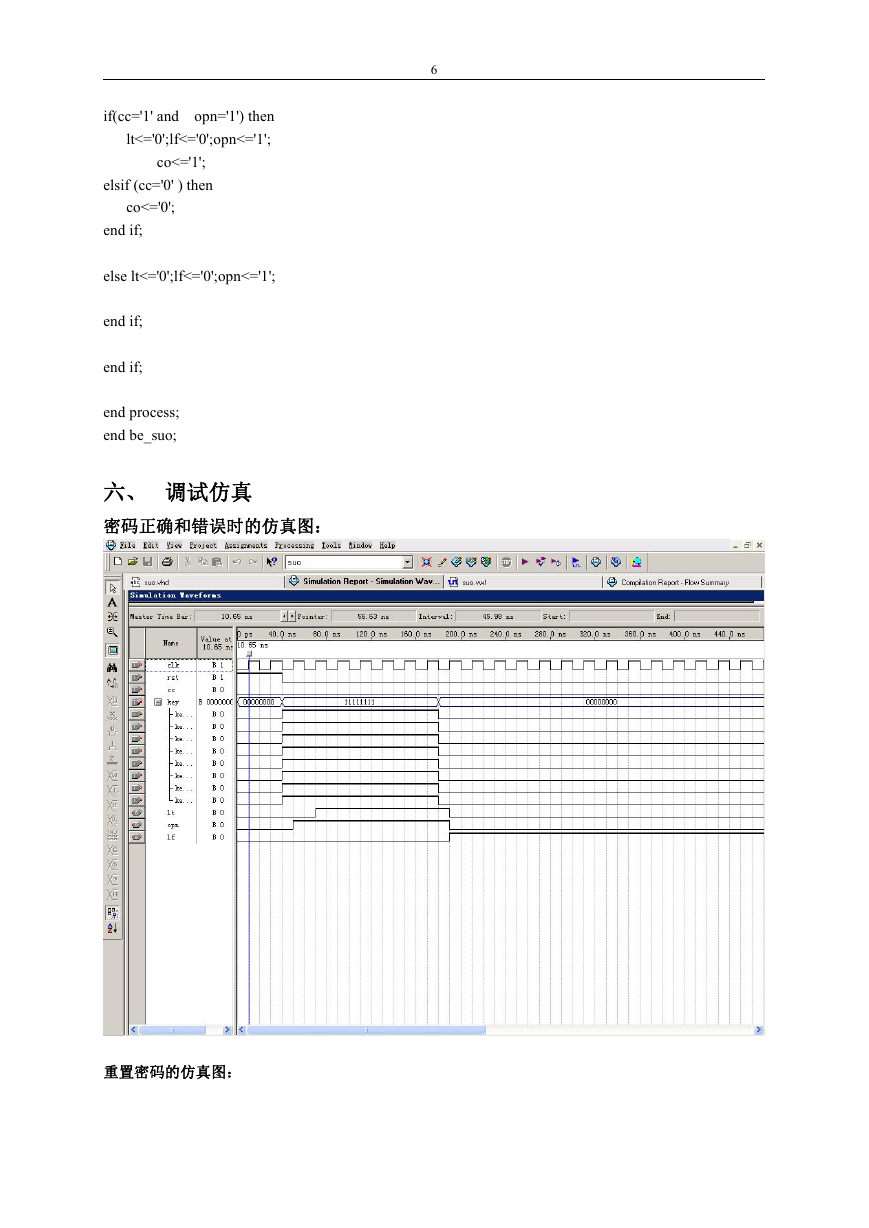

6 if(cc='1' and opn='1') then lt<='0';lf<='0';opn<='1'; co<='1'; elsif (cc='0' ) then co<='0'; end if; else lt<='0';lf<='0';opn<='1'; end if; end if; end process; end be_suo; 六、调试仿真密码正确和错误时的仿真图：重置密码的仿真图：

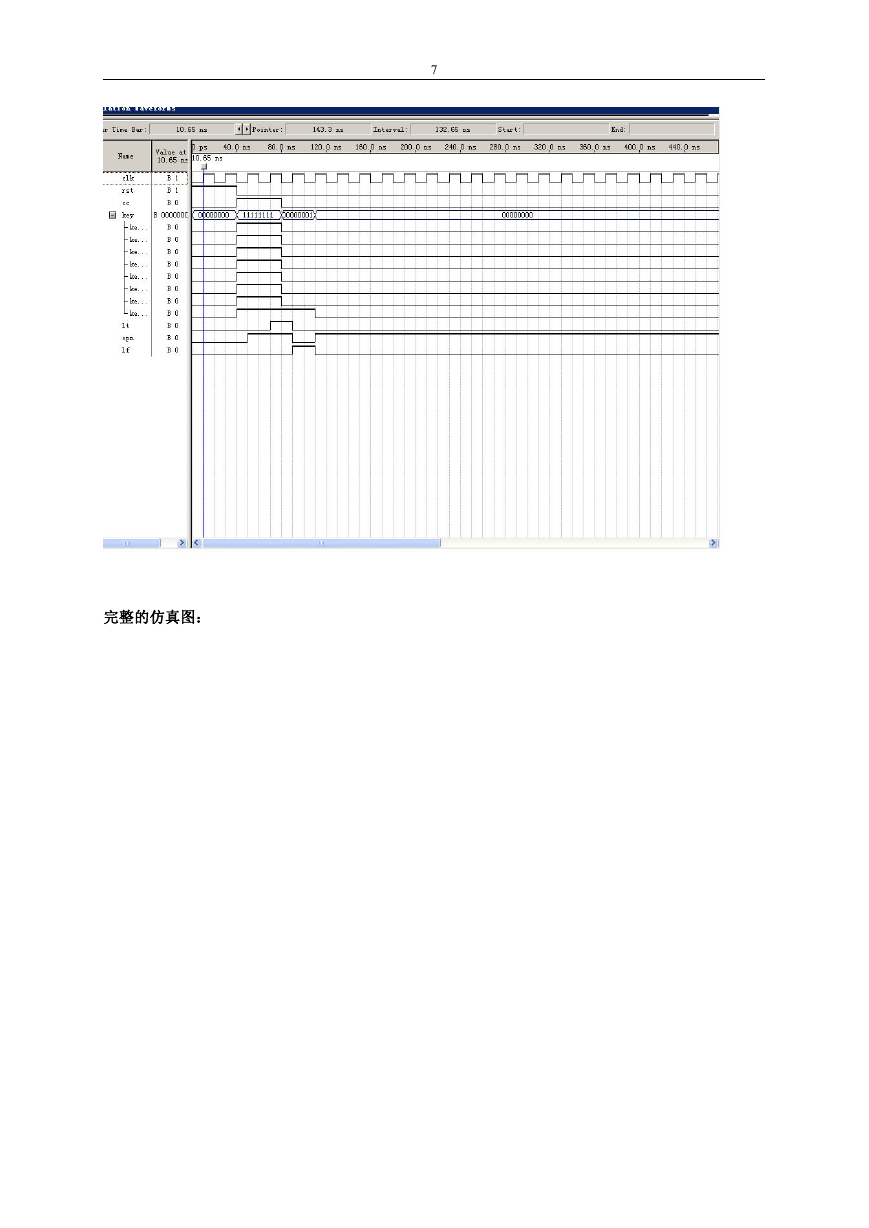

7 完整的仿真图：

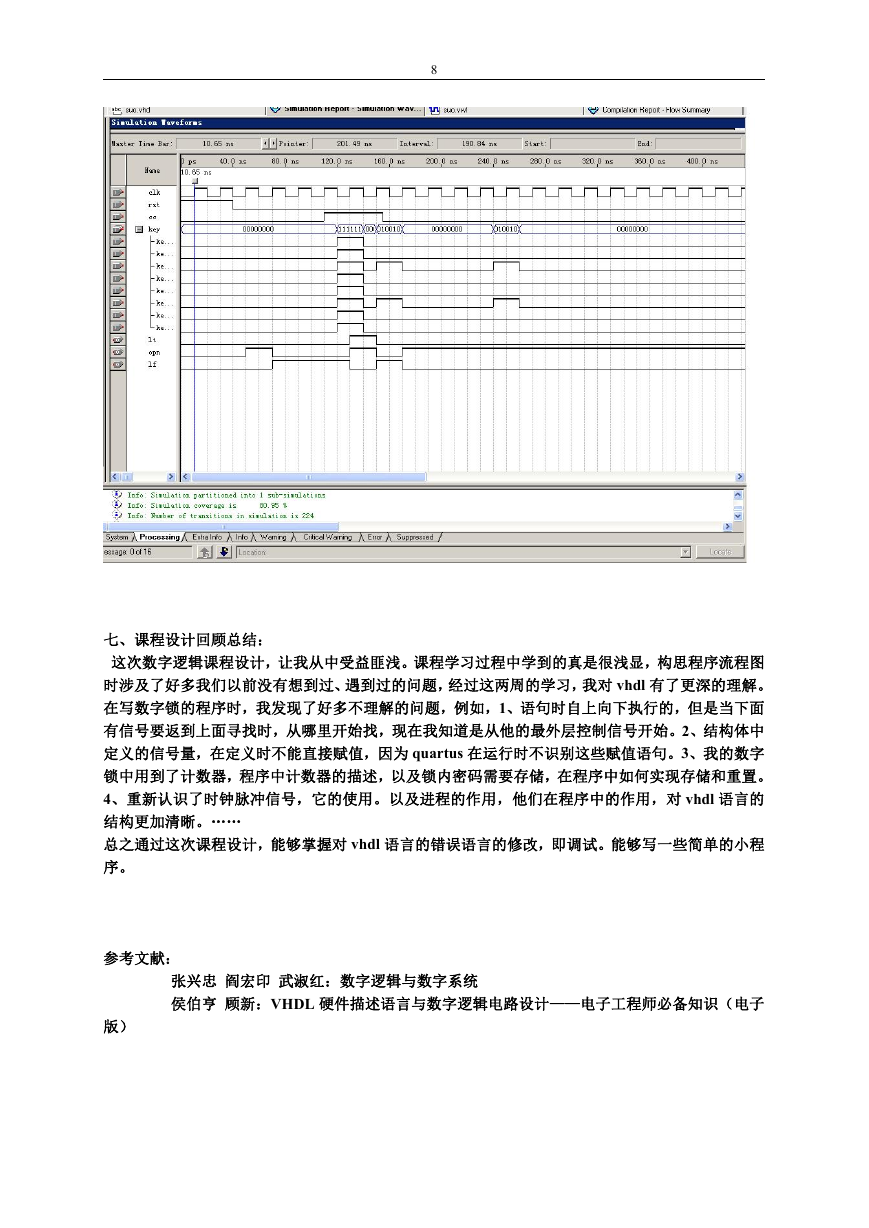

8 七、课程设计回顾总结：这次数字逻辑课程设计，让我从中受益匪浅。课程学习过程中学到的真是很浅显，构思程序流程图时涉及了好多我们以前没有想到过、遇到过的问题，经过这两周的学习，我对 vhdl 有了更深的理解。在写数字锁的程序时，我发现了好多不理解的问题，例如，1、语句时自上向下执行的，但是当下面有信号要返到上面寻找时，从哪里开始找，现在我知道是从他的最外层控制信号开始。2、结构体中定义的信号量，在定义时不能直接赋值，因为 quartus 在运行时不识别这些赋值语句。3、我的数字锁中用到了计数器，程序中计数器的描述，以及锁内密码需要存储，在程序中如何实现存储和重置。 4、重新认识了时钟脉冲信号，它的使用。以及进程的作用，他们在程序中的作用，对 vhdl 语言的结构更加清晰。…… 总之通过这次课程设计，能够掌握对 vhdl 语言的错误语言的修改，即调试。能够写一些简单的小程序。参考文献：张兴忠阎宏印武淑红：数字逻辑与数字系统侯伯亨顾新：VHDL 硬件描述语言与数字逻辑电路设计——电子工程师必备知识（电子版）
