4概述

4.1IMS各网元SIP、SDP以及其他协议的协作

4.2URI和地址的分配

4.2A传送机制

4.3IMS网元的路由策略

4.4可信任域

4.5IMS计费相关策略

4.5.1概要

4.5.2IMS计费标识(ICID)

4.5.3接入网计费信息

4.5.3.1概述

4.5.3.2接入网计费信息

4.5.4Inter operator identifier (IOI)固有运营标识

4.5.5计费功能地址

5SIP的应用

5.1UE的处理过程

5.1.1注册和认证

5.1.1.1概述

5.1.1.1AISIM中包含参数

5.1.1.2初始注册

5.1.1.3初始订阅注册状态事件包

5.1.1.4用户发起的刷新注册

5.1.1.5认证

5.1.1.5.1概述

5.1.1.5.2网络发起的再认证

5.1.1.5.3异常案例

5.1.1.5A基于保密的Ipv6地址改变

5.1.1.6用户发起的注销

5.1.1.7网络发起的注销

5.1.2订阅和通知

5.1.2.1通知多个注册的公有用户标识

5.1.2.2产生订阅请求

5.1.2A 应用于除了REGISTER以外的所有方法（method）的通用流程

5.1.2A.1 起呼（MO）情形

5.1.2A.2 终呼（MT）情形

5.1.3 初始呼叫－起呼情形

5.1.3.1 初始INVITE请求

5.1.3.1.1 概要

5.1.3.1.2 起呼UE要求的“资源管理和SIP综合”

5.1.3.1.3起呼UE要求“资源管理和SIP综合”而终呼UE不支持

5.1.3.1.4起呼UE不要求的“资源管理和SIP综合”

5.1.4 初始呼叫－终呼情形

5.1.4.1 初始INVITE请求

5.1.4.1.1 一般情形

5.1.4.1.2 终呼和起呼都要求“资源管理和SIP的综合”

5.1.4.1.3起呼不使用“资源管理和SIP的综合”

5.1.4.1.4终呼和起呼都不要求“资源管理和SIP的综合”

5.1.5 呼叫释放

5.1.6 紧急业务

5.2 P-CSCF的处理过程

5.2.1概述

5.2.2注册

5.2.3 订阅注册用户状态事件包

5.2.4 多公有用户标识的注册

5.2.5注销

5.2.5.1用户发起的注销

5.2.5.2 网络发起的注销

5.2.6 除了REGISTER方法之外的对所有对话和单独事务的一般处理

5.2.6.1 介绍

5.2.6.2 MO和MT的决定

5.2.6.3 UE发起的请求

5.2.6.4 请求在UE终止

5.2.7 初始INVITE

5.2.7.1 简介

5.2.7.2 起呼（MO）情形

5.2.7.3 终呼(MT)情形

5.2.7.4 接入网络计费信息

5.2.8 呼叫释放

5.2.8.1 P-CSCF发起释放

5.2.8.1.1 当前正在建立的会话的取消

5.2.8.1.2 已经存在的会话的释放

5.2.8.1.3 异常情形

5.2.8.1.4 由于注册超期删除安全关联导致存在的对话释放

5.2.8.2 其他实体发起的呼叫释放

5.2.8.3 会话超期

5.2.9 后续请求

5.2.9.1 起呼情形

5.2.9.2 终呼情形

5.2.10 紧急业务

5.2.11Void

5.3 I-CSCF执行的步骤

5.3.1 注册过程

5.3.1.1总体描述

5.3.1.2 正常情况

5.3.1.3 异常情况

5.3.2初始请求

5.3.2.1 正常过程

5.3.2.2异常情况

5.3.3I-CSCF中的THIG功能

5.3.3.1综述

5.3.3.2为实现拓扑隐藏进行的加密

5.3.3.3 用于拓扑隐藏的解密

5.3.4无

5.4S-CSCF执行过程

5.4.1认证和鉴权

5.4.1.1介绍

5.4.1.2初始注册和用户初始重注册

5.4.1.2.1 无保护注册

5.4.1.2.2有保护注册

5.4.1.2.3 异常事件

5.4.1.3 认证和重认证

5.4.1.4 用户初始的注销

5.4.1.5网络初始注销

5.4.1.6网络初始的刷新注册

5.4.1..7 通知应用服务器有关注册状态

5.4.2订阅和通知

5.4.2.1订阅S-CSCF事件

5.4.2.1.1订阅提供注册状态的事件

5.4.2.1.2 通知有关注册状态

II):已经被注册那么

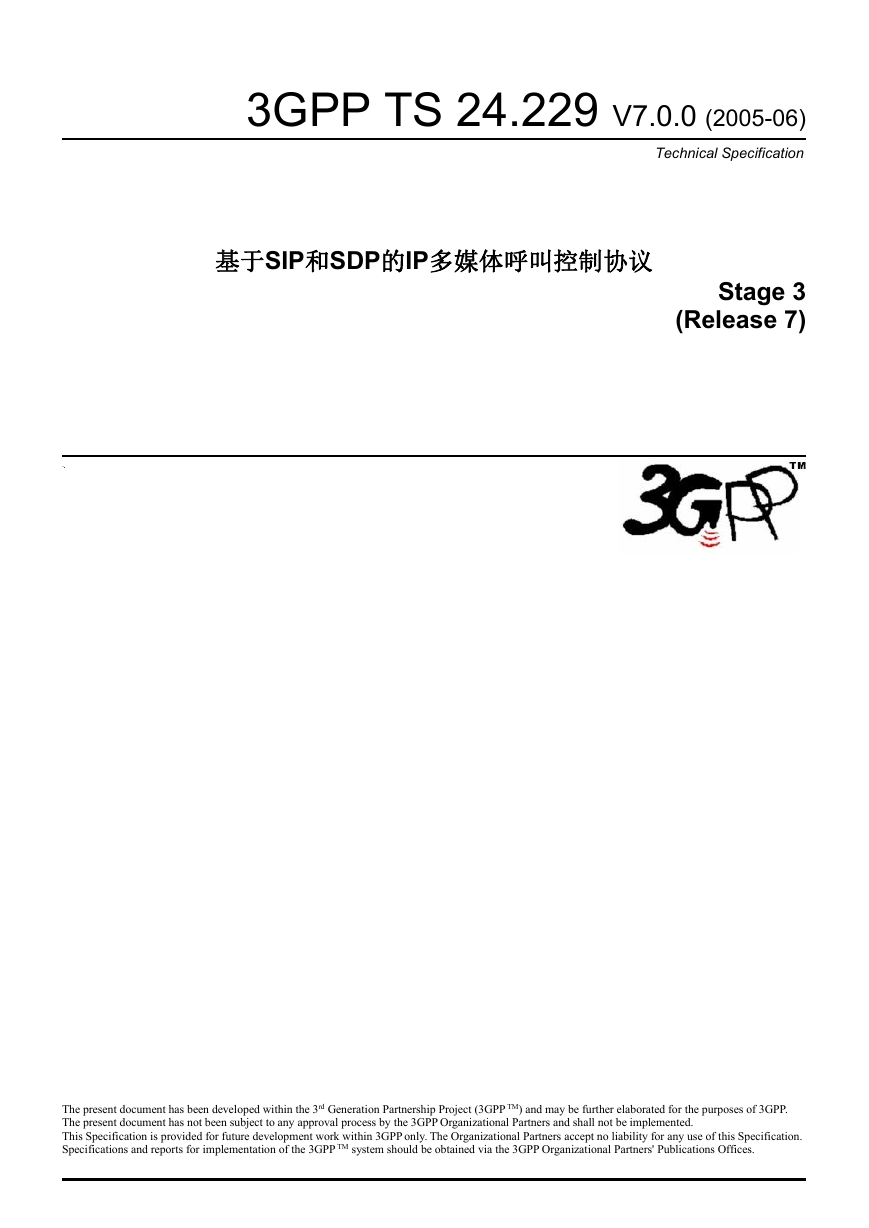

3GPP TS 24.229 V7.0.0 (2005-06) Technical Specification 基于SIP和SDP的IP多媒体呼叫控制协议 Stage 3 (Release 7) GLOBAL SYSTEM FOR MOBILE COMMUNICATIONS R The present document has been developed within the 3rd Generation Partnership Project (3GPP TM) and may be further elaborated for the purposes of 3GPP. The present document has not been subject to any approval process by the 3GPP Organizational Partners and shall not be implemented. This Specification is provided for future development work within 3GPP only. The Organizational Partners accept no liability for any use of this Specification. Specifications and reports for implementation of the 3GPP TM system should be obtained via the 3GPP Organizational Partners' Publications Offices.

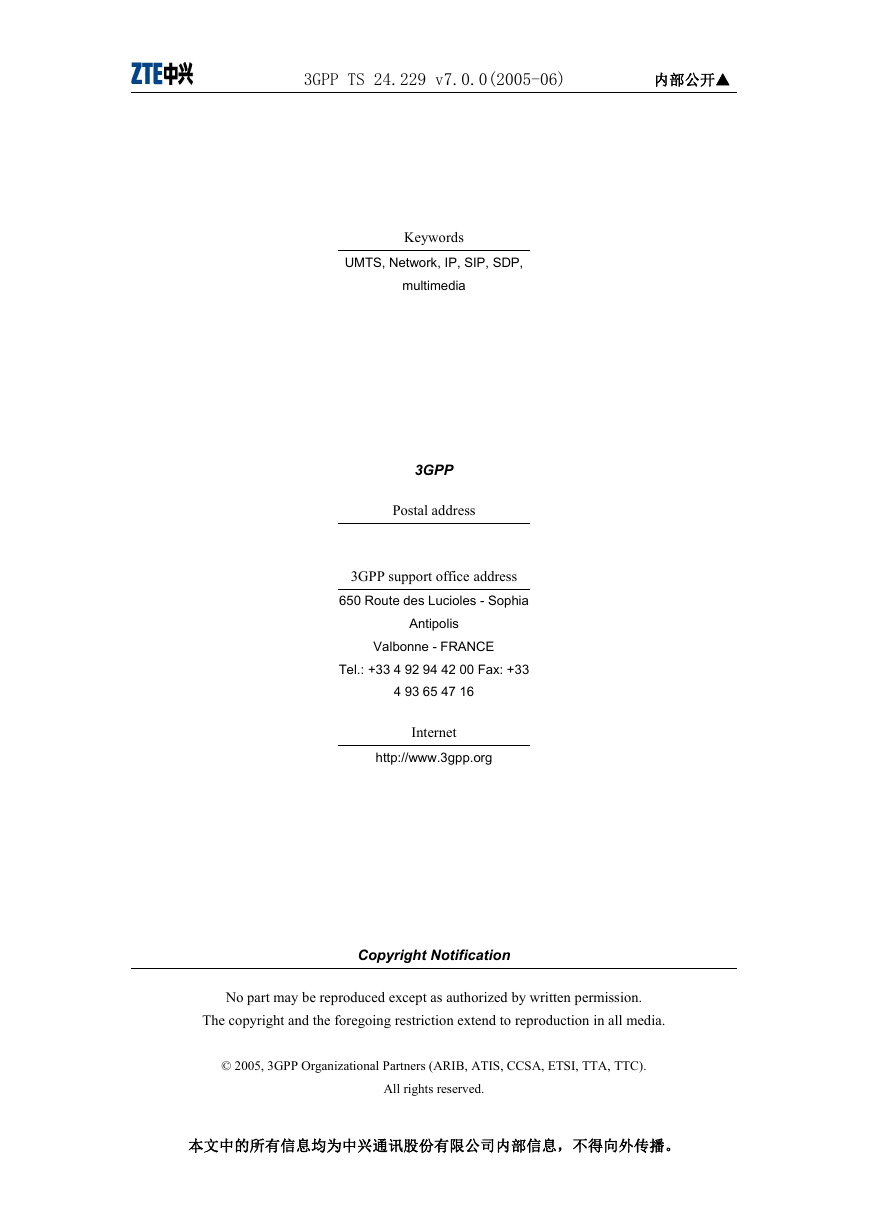

3GPP TS 24.229 v7.0.0(2005-06) 内部公开▲ Keywords UMTS, Network, IP, SIP, SDP, multimedia 3GPP Postal address 3GPP support office address 650 Route des Lucioles - Sophia Antipolis Valbonne - FRANCE Tel.: +33 4 92 94 42 00 Fax: +33 4 93 65 47 16 Internet http://www.3gpp.org Copyright Notification No part may be reproduced except as authorized by written permission. The copyright and the foregoing restriction extend to reproduction in all media. © 2005, 3GPP Organizational Partners (ARIB, ATIS, CCSA, ETSI, TTA, TTC). All rights reserved. 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播。

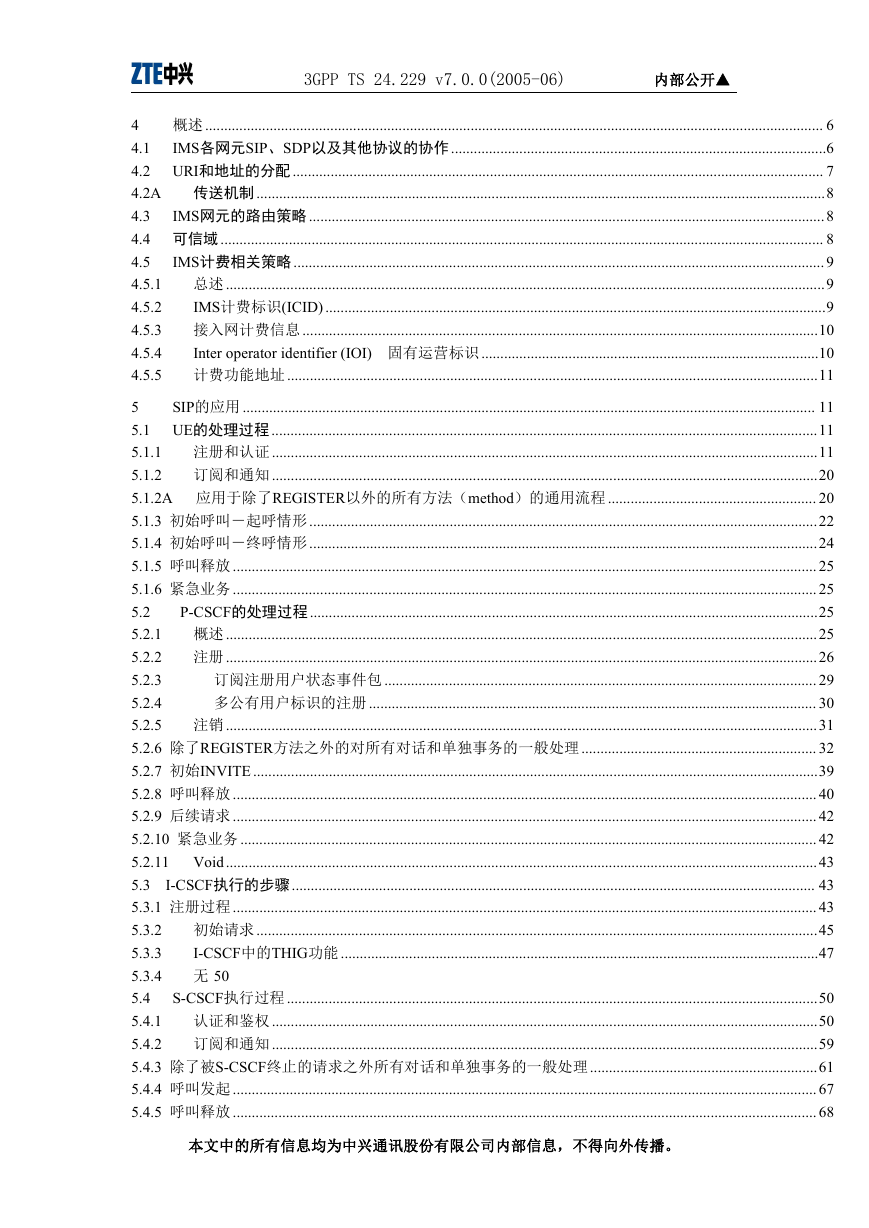

3GPP TS 24.229 v7.0.0(2005-06) 内部公开▲ 概述 ................................................................................................................................................................... 6 4 IMS各网元SIP、SDP以及其他协议的协作...................................................................................................6 4.1 URI和地址的分配............................................................................................................................................ 7 4.2 传送机制......................................................................................................................................................8 4.2A 4.3 IMS网元的路由策略........................................................................................................................................8 4.4 可信域 ............................................................................................................................................................... 8 4.5 IMS计费相关策略............................................................................................................................................9 总述..............................................................................................................................................................9 4.5.1 IMS计费标识(ICID) ....................................................................................................................................9 4.5.2 4.5.3 接入网计费信息........................................................................................................................................10 Inter operator identifier (IOI) 固有运营标识.........................................................................................10 4.5.4 4.5.5 计费功能地址............................................................................................................................................11 SIP的应用 ....................................................................................................................................................... 11 5 UE的处理过程 ................................................................................................................................................11 5.1 注册和认证................................................................................................................................................11 5.1.1 订阅和通知................................................................................................................................................20 5.1.2 5.1.2A 应用于除了REGISTER以外的所有方法（method）的通用流程 ....................................................... 20 5.1.3 初始呼叫－起呼情形......................................................................................................................................22 5.1.4 初始呼叫－终呼情形......................................................................................................................................24 5.1.5 呼叫释放 .......................................................................................................................................................... 25 5.1.6 紧急业务 .......................................................................................................................................................... 25 5.2 P-CSCF的处理过程......................................................................................................................................25 概述............................................................................................................................................................25 5.2.1 注册............................................................................................................................................................26 5.2.2 订阅注册用户状态事件包 .................................................................................................................. 29 5.2.3 5.2.4 多公有用户标识的注册 ...................................................................................................................... 30 5.2.5 注销............................................................................................................................................................31 5.2.6 除了REGISTER方法之外的对所有对话和单独事务的一般处理.............................................................. 32 5.2.7 初始INVITE .....................................................................................................................................................39 5.2.8 呼叫释放 .......................................................................................................................................................... 40 5.2.9 后续请求 .......................................................................................................................................................... 42 5.2.10 紧急业务 ........................................................................................................................................................ 42 Void............................................................................................................................................................43 5.2.11 5.3 I-CSCF执行的步骤.......................................................................................................................................... 43 5.3.1 注册过程 .......................................................................................................................................................... 43 初始请求....................................................................................................................................................45 5.3.2 I-CSCF中的THIG功能 ..............................................................................................................................47 5.3.3 5.3.4 无 50 S-CSCF执行过程 ............................................................................................................................................50 5.4 认证和鉴权................................................................................................................................................50 5.4.1 5.4.2 订阅和通知................................................................................................................................................59 5.4.3 除了被S-CSCF终止的请求之外所有对话和单独事务的一般处理............................................................61 5.4.4 呼叫发起 .......................................................................................................................................................... 67 5.4.5 呼叫释放 .......................................................................................................................................................... 68 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播。

3GPP TS 24.229 v7.0.0(2005-06) 内部公开▲ 71 5.4.6 呼叫相关请求 ..................................................................................................................................................70 5.4.7 5.5 MGCF的流程....................................................................................................................................................71 5.5.1 一般情形 .......................................................................................................................................................... 71 5.5.2 订阅和通知...................................................................................................................................................... 71 5.5.3 呼叫的发起...................................................................................................................................................... 71 5.5.4 呼叫释放 .......................................................................................................................................................... 73 5.5.5 呼叫相关的请求..............................................................................................................................................73 5.5.6其他初始请求 ....................................................................................................................................................74 5.6 BGCF的流程........................................................................................................................................................74 5.6.1 概要 74 5.6.2 会话发起事务 ..................................................................................................................................................74 5.7 应用服务器(AS)流程 ......................................................................................................................................... 75 5.7.1 普通应用服务器(AS)流程 .............................................................................................................................. 75 5.7.2 应用服务器(AS)用作终止UA或者重定向服务器 ........................................................................................77 5.7.3 应用服务器(AS)扮演初始UA........................................................................................................................ 77 5.7.4 应用服务器(AS)扮演SIP proxy......................................................................................................................77 5.7.5 AS执行第三方呼叫控制 ..................................................................................................................................77 5.7.6 void 5.8 MRFC流程 ........................................................................................................................................................78 5.8.1 概要 78 5.8.2 呼叫发起 .......................................................................................................................................................... 79 5.8.3 呼叫释放 .......................................................................................................................................................... 79 5.8.4 呼叫相关的请求..............................................................................................................................................80 5.8.5 其他的初始请求..............................................................................................................................................81 5.9 IMS-ALG ............................................................................................................................................................. 81 5.9.1 概要 81 78 6 有关SDP应用的用法......................................................................................................................................81 6.1 UE上执行的步骤 .................................................................................................................................................81 6.2 在P-CSCF上的步骤 ............................................................................................................................................83 6.3 在S-CSCF 上的过程 ..........................................................................................................................................84 6.4 MGCF执行的步骤..........................................................................................................................................84 6.4.1 呼叫起源于电路域网络............................................................................................................................84 6.4.2 中止于电路交换网络的呼叫 ..........................................................................................................................84 6.5 MRFC执行的步骤.......................................................................................................................................... 85 6.6 AS上执行的步骤 ............................................................................................................................................85 在IMS-ALG上执行的步骤 ........................................................................................................................ 85 6.7 7 7.1 7.2 7.2.0 7.2.1 7.2.2 7.2.3 现有文件中的扩展 ......................................................................................................................................... 85 SIP methods defined within the present document .........................................................................................85 SIP头在现有文件中的定义 ........................................................................................................................... 86 General....................................................................................................................................................... 86 无 87 无 87 无 87 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播。

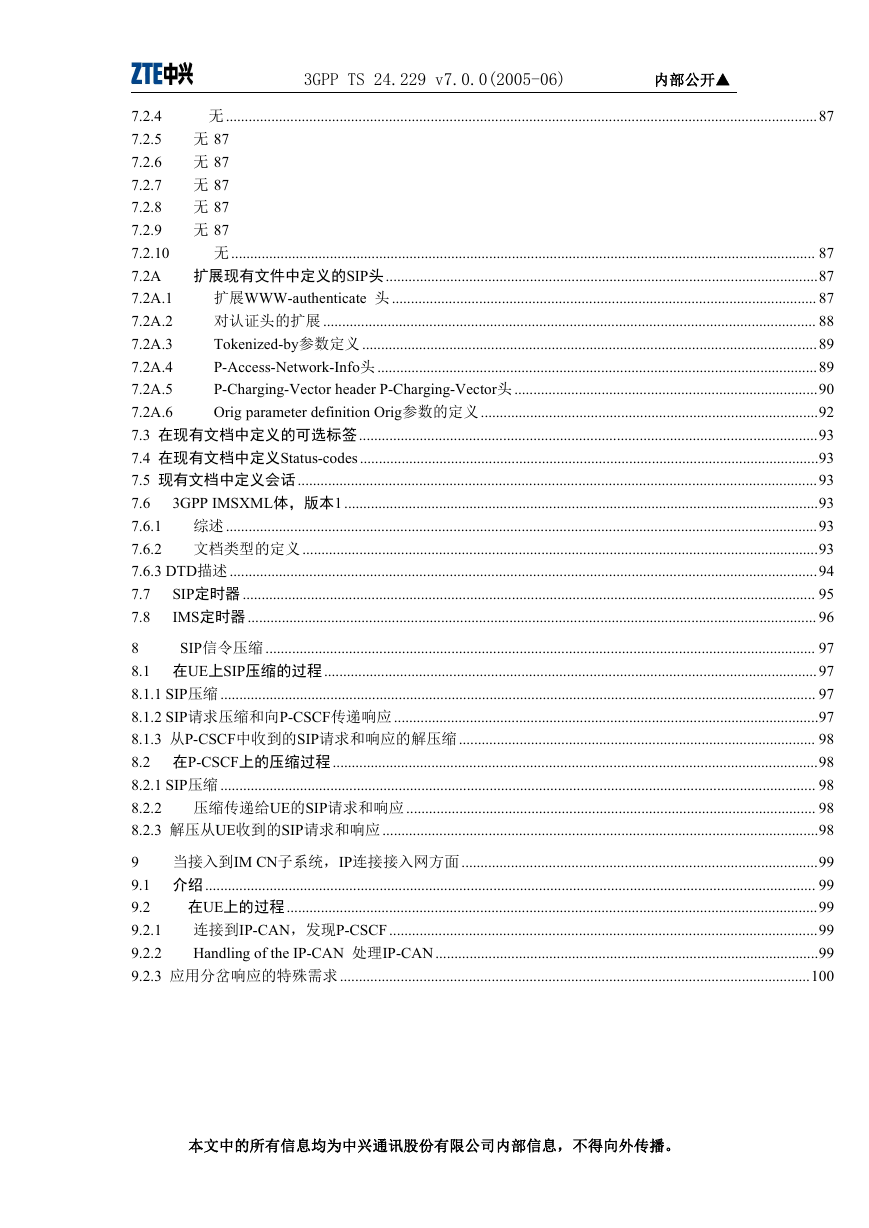

3GPP TS 24.229 v7.0.0(2005-06) 内部公开▲ 无 87 无 87 无 87 无 87 无 87 无............................................................................................................................................................87 7.2.4 7.2.5 7.2.6 7.2.7 7.2.8 7.2.9 7.2.10 无 .......................................................................................................................................................... 87 7.2A 扩展现有文件中定义的SIP头..................................................................................................................87 7.2A.1 扩展WWW-authenticate 头 ................................................................................................................ 87 7.2A.2 对认证头的扩展 .................................................................................................................................. 88 7.2A.3 Tokenized-by参数定义 ........................................................................................................................89 7.2A.4 P-Access-Network-Info头....................................................................................................................89 7.2A.5 P-Charging-Vector header P-Charging-Vector头 ................................................................................90 7.2A.6 Orig parameter definition Orig参数的定义.........................................................................................92 7.3 在现有文档中定义的可选标签.........................................................................................................................93 7.4 在现有文档中定义Status-codes.........................................................................................................................93 7.5 现有文档中定义会话.........................................................................................................................................93 3GPP IMSXML体，版本1.............................................................................................................................93 7.6 综述............................................................................................................................................................93 7.6.1 7.6.2 文档类型的定义........................................................................................................................................93 7.6.3 DTD描述...........................................................................................................................................................94 SIP定时器 ....................................................................................................................................................... 95 7.7 7.8 IMS定时器...................................................................................................................................................... 96 8 SIP信令压缩 ................................................................................................................................................. 97 8.1 在UE上SIP压缩的过程..................................................................................................................................97 8.1.1 SIP压缩 ............................................................................................................................................................. 97 8.1.2 SIP请求压缩和向P-CSCF传递响应 ................................................................................................................97 8.1.3 从P-CSCF中收到的SIP请求和响应的解压缩.............................................................................................. 98 8.2 在P-CSCF上的压缩过程 ................................................................................................................................98 8.2.1 SIP压缩 ............................................................................................................................................................. 98 8.2.2 压缩传递给UE的SIP请求和响应 ............................................................................................................ 98 8.2.3 解压从UE收到的SIP请求和响应...................................................................................................................98 9 当接入到IM CN子系统，IP连接接入网方面..............................................................................................99 9.1 介绍 ................................................................................................................................................................. 99 9.2 在UE上的过程 ............................................................................................................................................99 连接到IP-CAN，发现P-CSCF.................................................................................................................99 9.2.1 9.2.2 Handling of the IP-CAN 处理IP-CAN.....................................................................................................99 9.2.3 应用分岔响应的特殊需求............................................................................................................................100 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播。

3GPP TS 24.229 v7.0.0(2005-06) 内部公开▲ 4 概述 4.1 IMS 各网元 SIP、SDP 以及其他协议的协作 SIP 协议定义了一些功能实体来实现所支持的功能，附录 A 中定义了每个实体角色。每个 IMS 功能实体都有各自的接口，包括 Gm、Mg、Mi、Mj、Mk、Mm、Mr 、 Mw、ISC 接口，如附录 A 所述这些接口支持 SIP 协议。根据下文各实体角色，附录 A 详述了各接口的功能和约束。 3GPP TS 23.002 [2]中定义 Gm、Mg、Mi、Mj、Mk、Mm、Mw 各接口。 3GPP TS 23.228 [7]中定义了 Mr 接口。 3GPP TS 23.228 [7]第 4.2.4 章节定义了 ISC 接口。 - UE（用户设备）提供用户代理功能。本文第5.1章节描述了UE中SIP的特例及新增功能；第6.1章节描述了SDP的特例及新增功能；第8.1章节描述了信令压缩的特例及新增功能； B2.2章节描述了UE的接入过程。 - P-CSCF提供代理功能。第5.2章节描述了SIP的特例及新增功能；第6.2章节描述了SDP的特例及新增功能；第8.2章节描述了信令压缩的特例及新增功能；B2.2章节描述了UE的接入过程。在5.2章节中所述特定环境下，P-CSCF将提供具有新增功能的用户代理功能，新增功能如下： a) 作为订阅者或者事件信息的接收者，并且 b) 当P-CSCF发起释放对话时，P-CSCF将执行UA功能，即使P-CSCF为其他会话扮演代理角色，当P-CSCF发起释放会话时，它也是充当UA角色 - I-CSCF将提供代理功能。第5.3章节描述了I-CSCF的特例及新增功能。 - S-CSCF将提供代理功能。第5.4章节描述了S-CSCF的特例及新增功能。第6.3章节描述了SDP的特例及新增功能。在5.4章节中所述特定环境下，S-CSCF将提供具有新增功能的用户代理功能，新增功能如下： a) S-CSCF作为注册机。当作为注册机或者执行第三方注册时，S-CSCF提供UA功能； b) 作为事件信息的通知者，S-CSCF提供UA功能； c) 通过发送消息的方法提供了消息机制，此时S-CSCF提供UA功能； d) 当S-CSCF发起释放对话时，S-CSCF提供UA功能，即使S-CSCF为其他会话扮演代理角色，当S-CSCF发起释放会话时，其也充当UA角色 - MGCF（媒体网关控制功能）将提供代理功能。第5.5章节描述了MGCF的特例及新增功能。第6.4章节描述了SDP的特例及新增功能。 - BGCF（出口网关控制功能）将提供代理功能。第5.6章节描述了BGCF的特例及新增功能。本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播。

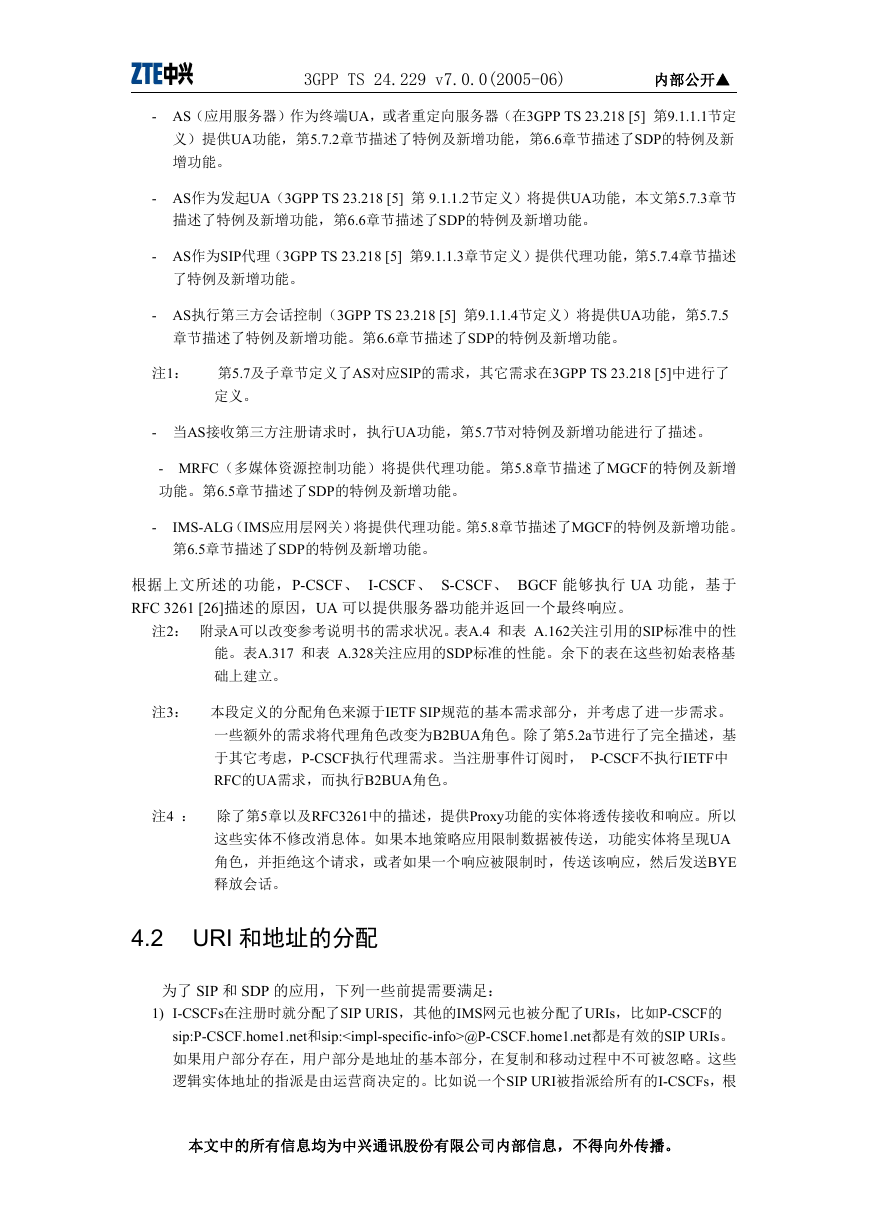

3GPP TS 24.229 v7.0.0(2005-06) 内部公开▲ - AS（应用服务器）作为终端UA，或者重定向服务器（在3GPP TS 23.218 [5] 第9.1.1.1节定义）提供UA功能，第5.7.2章节描述了特例及新增功能，第6.6章节描述了SDP的特例及新增功能。 - AS作为发起UA（3GPP TS 23.218 [5] 第 9.1.1.2节定义）将提供UA功能，本文第5.7.3章节描述了特例及新增功能，第6.6章节描述了SDP的特例及新增功能。 - AS作为SIP代理（3GPP TS 23.218 [5] 第9.1.1.3章节定义）提供代理功能，第5.7.4章节描述了特例及新增功能。 - AS执行第三方会话控制（3GPP TS 23.218 [5] 第9.1.1.4节定义）将提供UA功能，第5.7.5 章节描述了特例及新增功能。第6.6章节描述了SDP的特例及新增功能。注1：第5.7及子章节定义了AS对应SIP的需求，其它需求在3GPP TS 23.218 [5]中进行了定义。 - 当AS接收第三方注册请求时，执行UA功能，第5.7节对特例及新增功能进行了描述。 - MRFC（多媒体资源控制功能）将提供代理功能。第5.8章节描述了MGCF的特例及新增功能。第6.5章节描述了SDP的特例及新增功能。 - IMS-ALG（IMS应用层网关）将提供代理功能。第5.8章节描述了MGCF的特例及新增功能。第6.5章节描述了SDP的特例及新增功能。根据上文所述的功能，P-CSCF、 I-CSCF、 S-CSCF、 BGCF 能够执行 UA 功能，基于 RFC 3261 [26]描述的原因，UA 可以提供服务器功能并返回一个最终响应。注2：附录A可以改变参考说明书的需求状况。表A.4 和表 A.162关注引用的SIP标准中的性能。表A.317 和表 A.328关注应用的SDP标准的性能。余下的表在这些初始表格基础上建立。注3：本段定义的分配角色来源于IETF SIP规范的基本需求部分，并考虑了进一步需求。一些额外的需求将代理角色改变为B2BUA角色。除了第5.2a节进行了完全描述，基于其它考虑，P-CSCF执行代理需求。当注册事件订阅时， P-CSCF不执行IETF中 RFC的UA需求，而执行B2BUA角色。注4 ：除了第5章以及RFC3261中的描述，提供Proxy功能的实体将透传接收和响应。所以这些实体不修改消息体。如果本地策略应用限制数据被传送，功能实体将呈现UA 角色，并拒绝这个请求，或者如果一个响应被限制时，传送该响应，然后发送BYE 释放会话。 4.2 URI 和地址的分配为了 SIP 和 SDP 的应用，下列一些前提需要满足： 1) I-CSCFs在注册时就分配了SIP URIS，其他的IMS网元也被分配了URIs，比如P-CSCF的 sip:P-CSCF.home1.net和sip:@P-CSCF.home1.net都是有效的SIP URIs。如果用户部分存在，用户部分是地址的基本部分，在复制和移动过程中不可被忽略。这些逻辑实体地址的指派是由运营商决定的。比如说一个SIP URI被指派给所有的I-CSCFs，根本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播。

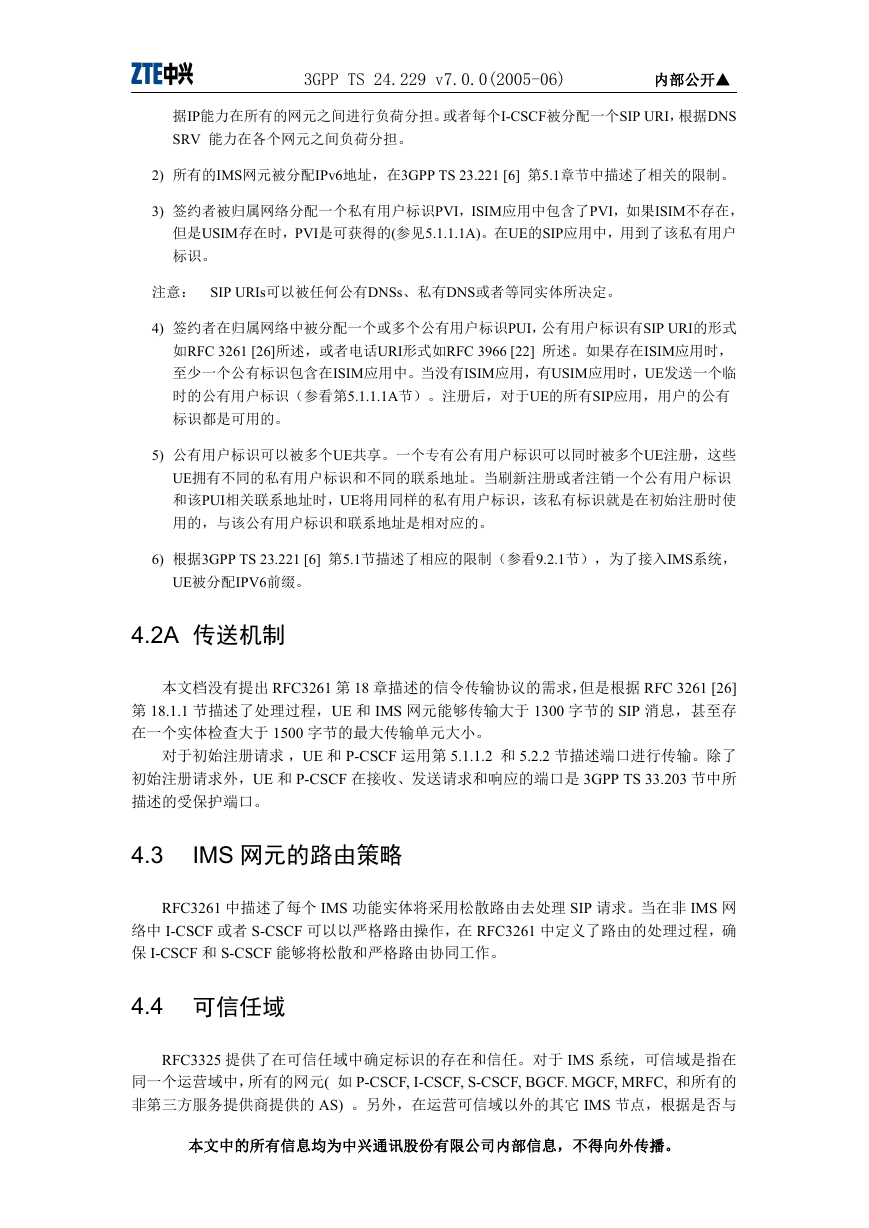

3GPP TS 24.229 v7.0.0(2005-06) 内部公开▲ 据IP能力在所有的网元之间进行负荷分担。或者每个I-CSCF被分配一个SIP URI，根据DNS SRV 能力在各个网元之间负荷分担。 2) 所有的IMS网元被分配IPv6地址，在3GPP TS 23.221 [6] 第5.1章节中描述了相关的限制。 3) 签约者被归属网络分配一个私有用户标识PVI，ISIM应用中包含了PVI，如果ISIM不存在，但是USIM存在时，PVI是可获得的(参见5.1.1.1A)。在UE的SIP应用中，用到了该私有用户标识。注意： SIP URIs可以被任何公有DNSs、私有DNS或者等同实体所决定。 4) 签约者在归属网络中被分配一个或多个公有用户标识PUI，公有用户标识有SIP URI的形式如RFC 3261 [26]所述，或者电话URI形式如RFC 3966 [22] 所述。如果存在ISIM应用时，至少一个公有标识包含在ISIM应用中。当没有ISIM应用，有USIM应用时，UE发送一个临时的公有用户标识（参看第5.1.1.1A节）。注册后，对于UE的所有SIP应用，用户的公有标识都是可用的。 5) 公有用户标识可以被多个UE共享。一个专有公有用户标识可以同时被多个UE注册，这些 UE拥有不同的私有用户标识和不同的联系地址。当刷新注册或者注销一个公有用户标识和该PUI相关联系地址时，UE将用同样的私有用户标识，该私有标识就是在初始注册时使用的，与该公有用户标识和联系地址是相对应的。 6) 根据3GPP TS 23.221 [6] 第5.1节描述了相应的限制（参看9.2.1节），为了接入IMS系统， UE被分配IPV6前缀。 4.2A 传送机制本文档没有提出 RFC3261 第 18 章描述的信令传输协议的需求，但是根据 RFC 3261 [26] 第 18.1.1 节描述了处理过程，UE 和 IMS 网元能够传输大于 1300 字节的 SIP 消息，甚至存在一个实体检查大于 1500 字节的最大传输单元大小。对于初始注册请求，UE 和 P-CSCF 运用第 5.1.1.2 和 5.2.2 节描述端口进行传输。除了初始注册请求外，UE 和 P-CSCF 在接收、发送请求和响应的端口是 3GPP TS 33.203 节中所描述的受保护端口。 4.3 IMS 网元的路由策略 RFC3261 中描述了每个 IMS 功能实体将采用松散路由去处理 SIP 请求。当在非 IMS 网络中 I-CSCF 或者 S-CSCF 可以以严格路由操作，在 RFC3261 中定义了路由的处理过程，确保 I-CSCF 和 S-CSCF 能够将松散和严格路由协同工作。 4.4 可信任域 RFC3325 提供了在可信任域中确定标识的存在和信任。对于 IMS 系统，可信域是指在同一个运营域中，所有的网元( 如 P-CSCF, I-CSCF, S-CSCF, BGCF. MGCF, MRFC, 和所有的非第三方服务提供商提供的 AS) 。另外，在运营可信域以外的其它 IMS 节点，根据是否与本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播。
