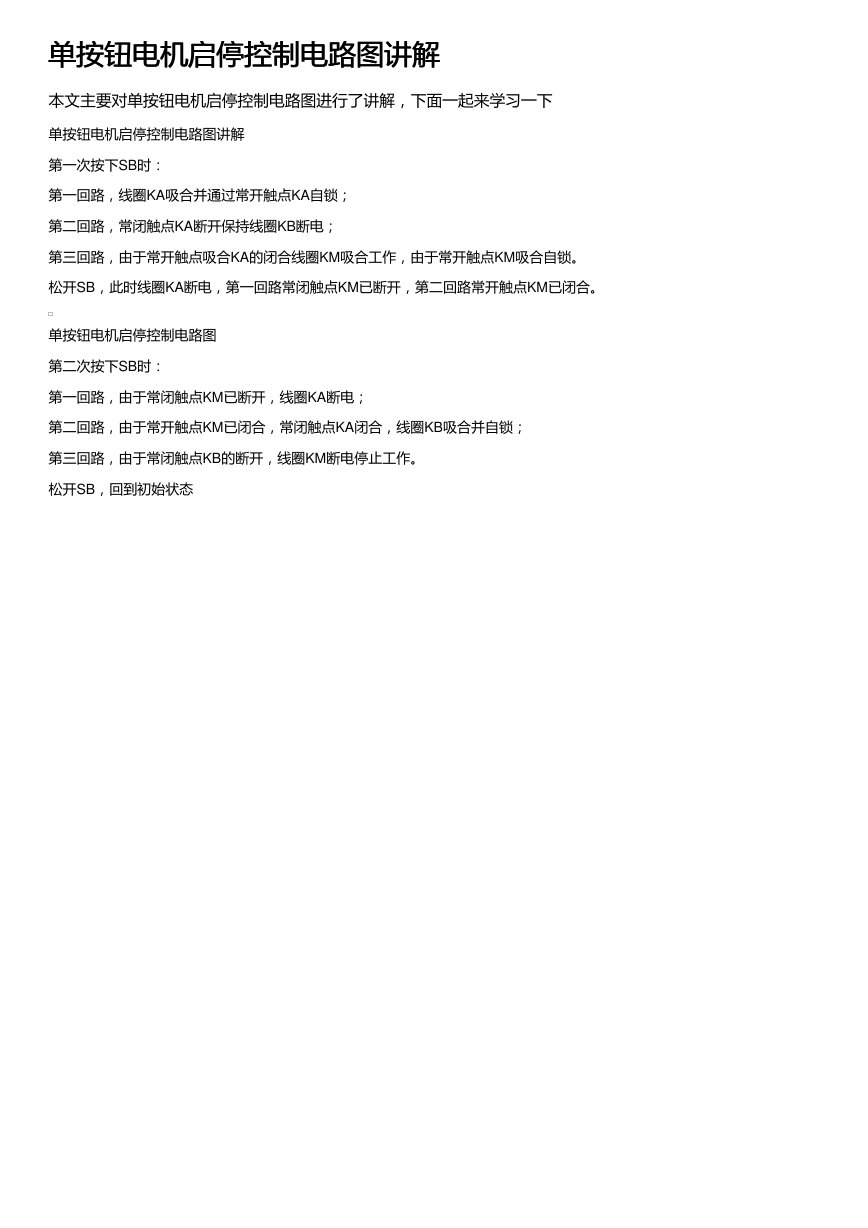

单按钮电机启停控制电路图讲解.pdf

发布时间：2022-05-30 发布人：admin 分类：说明书 资料大小：0.02M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束
    单按钮电机启停控制电路图讲解 单按钮电机启停控制电路图讲解 本文主要对单按钮电机启停控制电路图进行了讲解，下面一起来学习一下 单按钮电机启停控制电路图讲解 第一次按下SB时： 第一回路，线圈KA吸合并通过常开触点KA自锁； 第二回路，常闭触点KA断开保持线圈KB断电； 第三回路，由于常开触点吸合KA的闭合线圈KM吸合工作，由于常开触点KM吸合自锁。 松开SB，此时线圈KA断电，第一回路常闭触点KM已断开，第二回路常开触点KM已闭合。 单按钮电机启停控制电路图 第二次按下SB时： 第一回路，由于常闭触点KM已断开，线圈KA断电； 第二回路，由于常开触点KM已闭合，常闭触点KA闭合，线圈KB吸合并自锁； 第三回路，由于常闭触点KB的断开，线圈KM断电停止工作。 松开SB，回到初始状态
