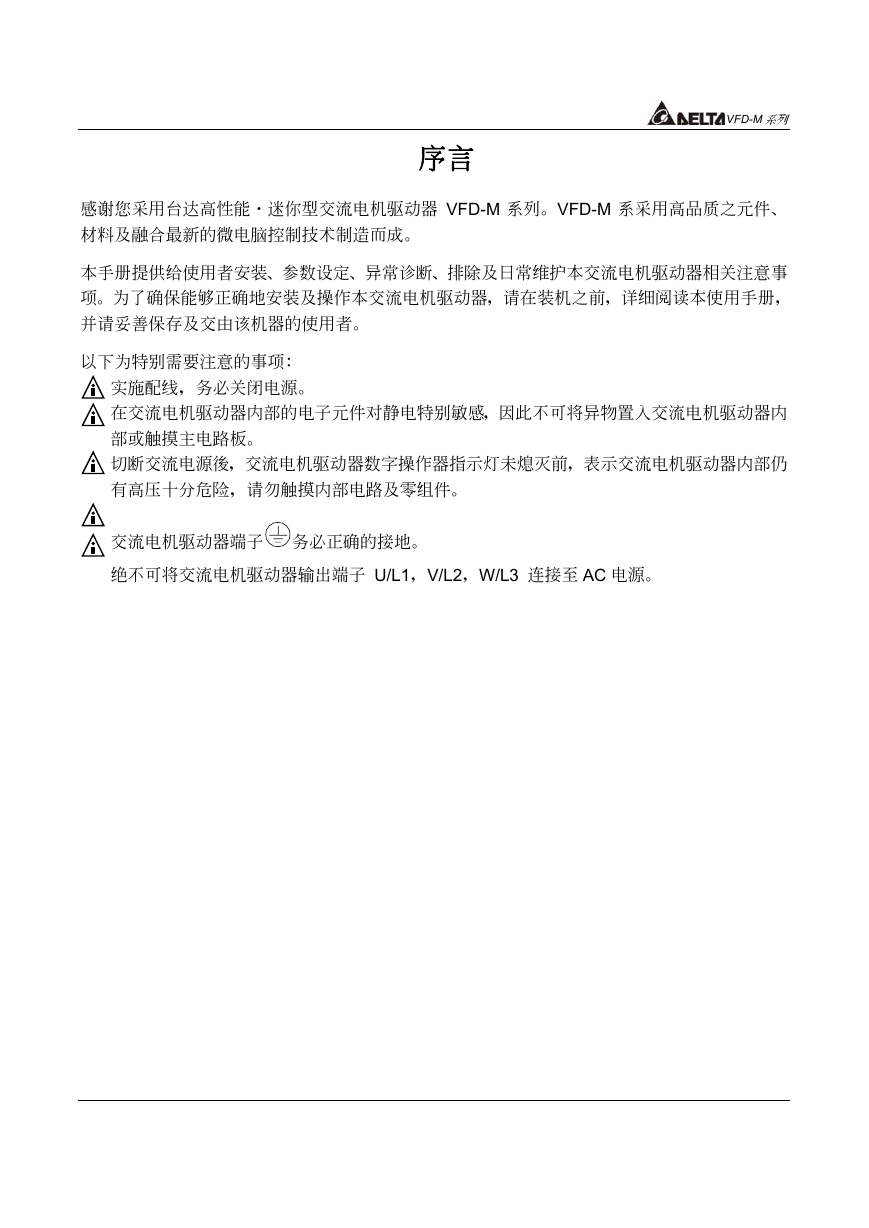

序言 VFD-M 系列感謝您採用台達高性能‧迷你型交流電機驅動器 VFD-M 系列。VFD-M 係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。本手冊提供給使用者安裝、參數設定、異常診斷、排除及日常維護本交流電機驅動器相關注意事項。為了確保能夠正確地安裝及操作本交流電機驅動器，請在裝機之前，詳細閱讀本使用手冊，並請妥善保存及交由該機器的使用者。以下為特別需要注意的事項：實施配線，務必關閉電源。在交流電機驅動器內部的電子元件對靜電特別敏感，因此不可將異物置入交流電機驅動器內部或觸摸主電路板。切斷交流電源後，交流電機驅動器數字操作器指示燈未熄滅前，表示交流電機驅動器內部仍有高壓十分危險，請勿觸摸內部電路及零組件。交流電機驅動器端子務必正確的接地。絕不可將交流電機驅動器輸出端子 U/L1，V/L2，W/L3 連接至 AC 電源。

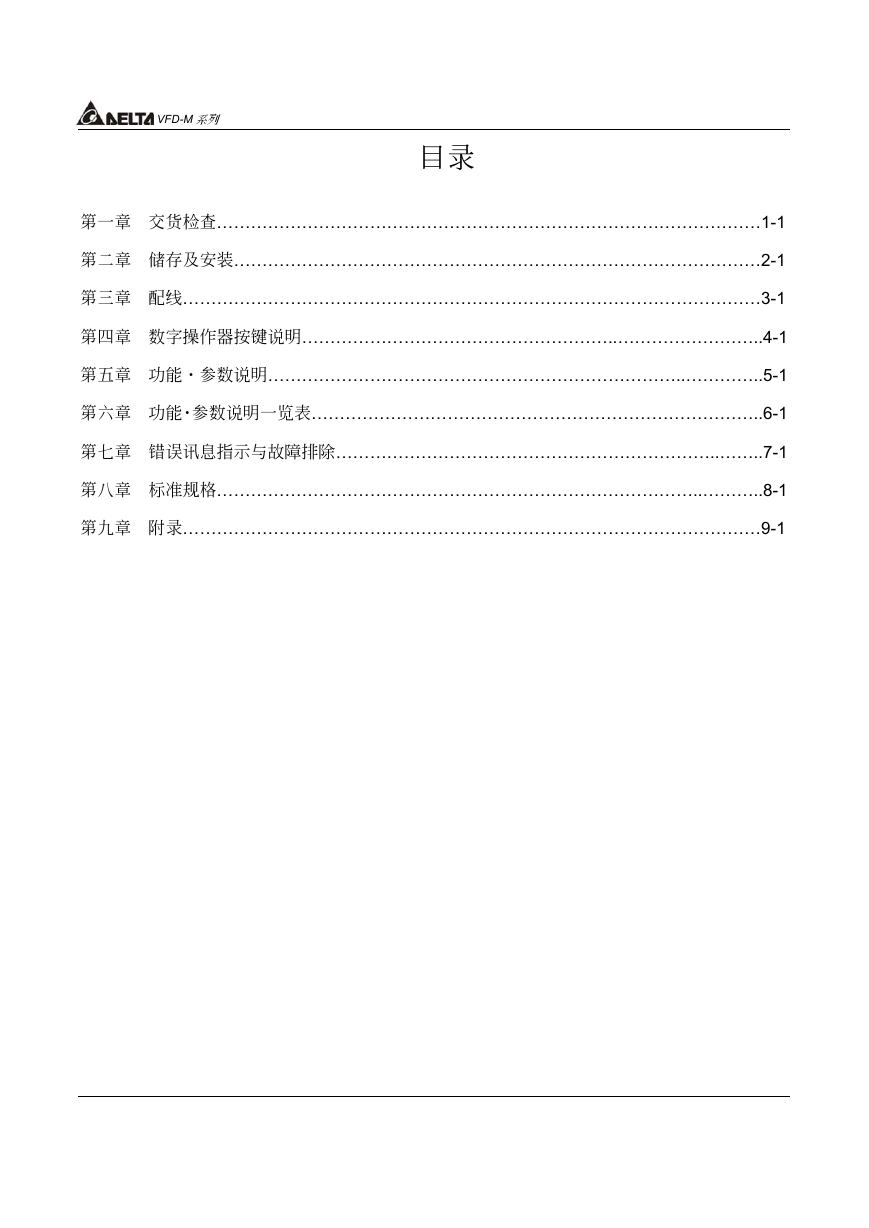

VFD-M 系列目錄第一章交貨檢查……………………………………………………………………………………1-1 第二章儲存及安裝…………………………………………………………………………………2-1 第三章配線…………………………………………………………………………………………3-1 第四章數字操作器按鍵說明………………………………………………..……………………..4-1 第五章功能‧參數說明………………………………………………………………..…………..5-1 第六章功能‧參數說明一覽表……………………………………………………………………..6-1 第七章錯誤訊息指示與故障排除…………………………………………………………..……..7-1 第八章標準規格…………………………………………………………………………..………..8-1 第九章附錄…………………………………………………………………………………………9-1

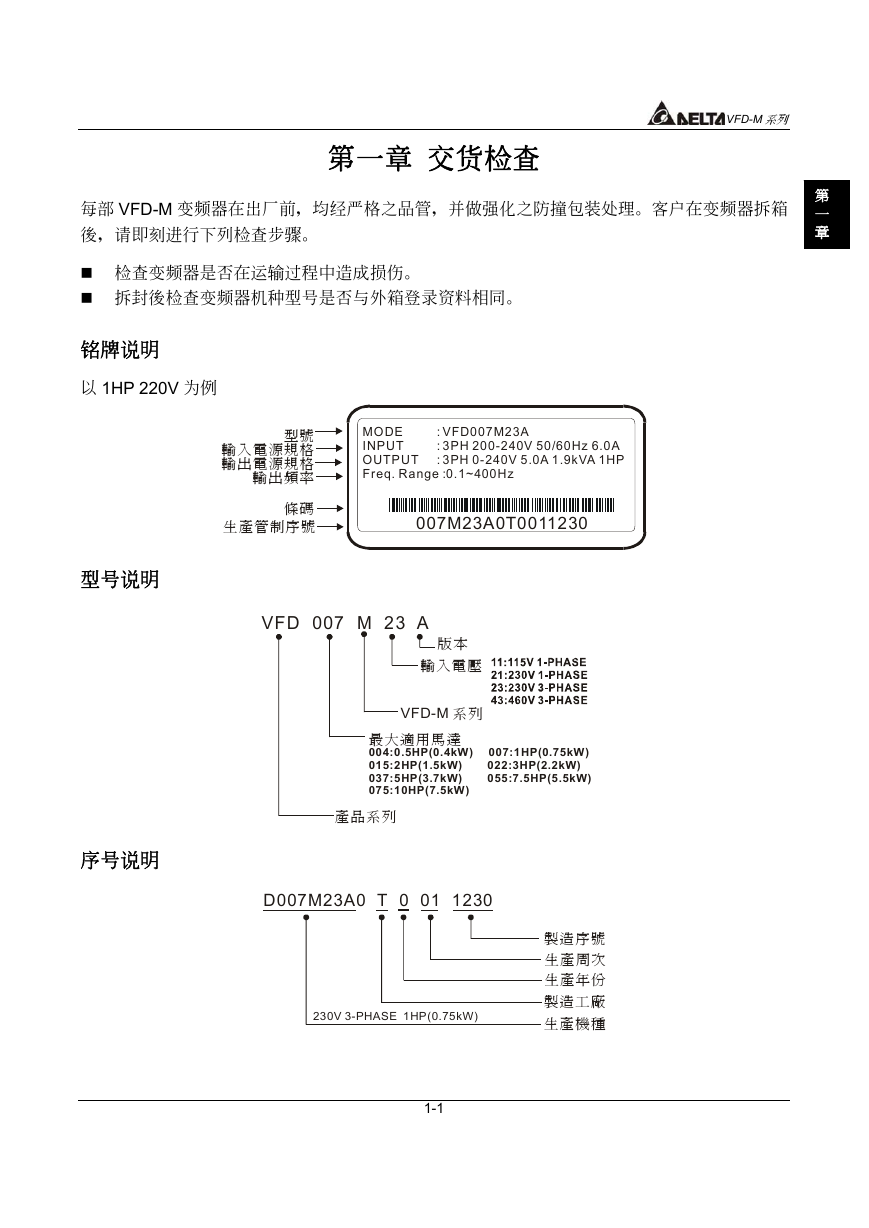

第一章交貨檢查 VFD-M 系列每部 VFD-M 變頻器在出廠前，均經嚴格之品管，並做強化之防撞包裝處理。客戶在變頻器拆箱後，請即刻進行下列檢查步驟。第一章檢查變頻器是否在運輸過程中造成損傷。拆封後檢查變頻器機種型號是否與外箱登錄資料相同。銘牌說明以 1HP 220V 為例型號輸入電源規格輸出電源規格輸出頻率條碼生產管制序號 MODE INPUT OUTPUT Freq. Range :0.1~400Hz : VFD007M23A : 3PH 200-240V 50/60Hz 6.0A : 3PH 0-240V 5.0A 1.9kVA 1HP 007M23A0T0011230 型號說明 VFD 007 M 23 A 版本輸入電壓 VFD-M 系列最大適用馬達 004:0.5HP(0.4kW) 007:1HP(0.75kW) 015:2HP(1.5kW) 022:3HP(2.2kW) 037:5HP(3.7kW) 055:7.5HP(5.5kW) 075:10HP(7.5kW) 產品系列序號說明 D007M23A0 T 0 01 1230 230V 3-PHASE 1HP(0.75kW) 1-1 製造序號生產周次生產年份製造工廠生產機種

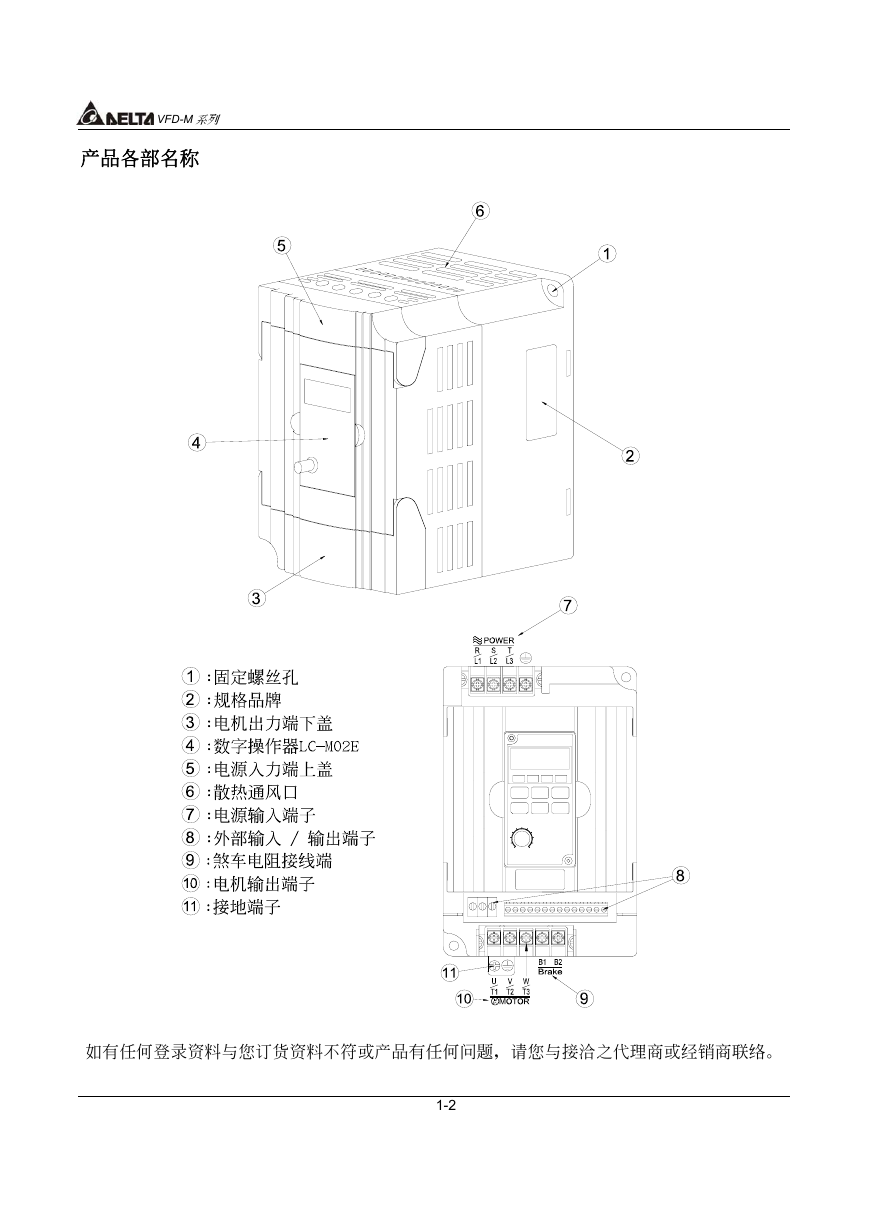

VFD-M 系列產品各部名稱如有任何登錄資料與您訂貨資料不符或產品有任何問題，請您與接洽之代理商或經銷商聯絡。 1-2

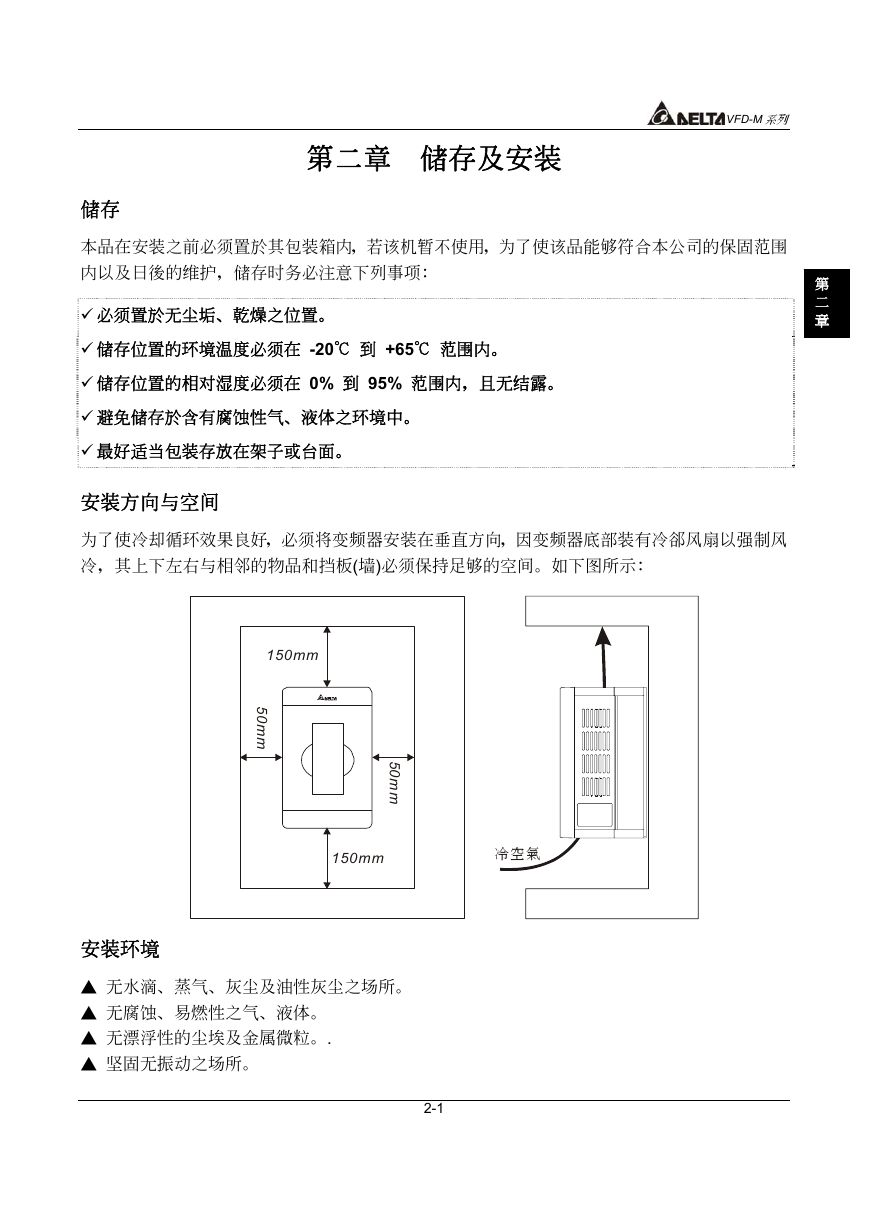

第二章儲存及安裝 VFD-M 系列儲存本品在安裝之前必須置於其包裝箱內，若該機暫不使用，為了使該品能夠符合本公司的保固範圍內以及日後的維護，儲存時務必注意下列事項：必須置於無塵垢、乾燥之位置。儲存位置的環境溫度必須在 -20℃ 到 +65℃ 範圍內。儲存位置的相對濕度必須在 0% 到 95% 範圍內，且無結露。避免儲存於含有腐蝕性氣、液體之環境中。最好適當包裝存放在架子或台面。安裝方向與空間為了使冷卻循環效果良好，必須將變頻器安裝在垂直方向，因變頻器底部裝有冷郤風扇以強制風冷，其上下左右與相鄰的物品和擋板(牆)必須保持足夠的空間。如下圖所示：第二章 150mm 5 0 m m 5 0 m m 150mm 冷空氣安裝環境 ▲ 無水滴、蒸氣、灰塵及油性灰塵之場所。 ▲ 無腐蝕、易燃性之氣、液體。 ▲ 無漂浮性的塵埃及金屬微粒。. ▲ 堅固無振動之場所。 2-1

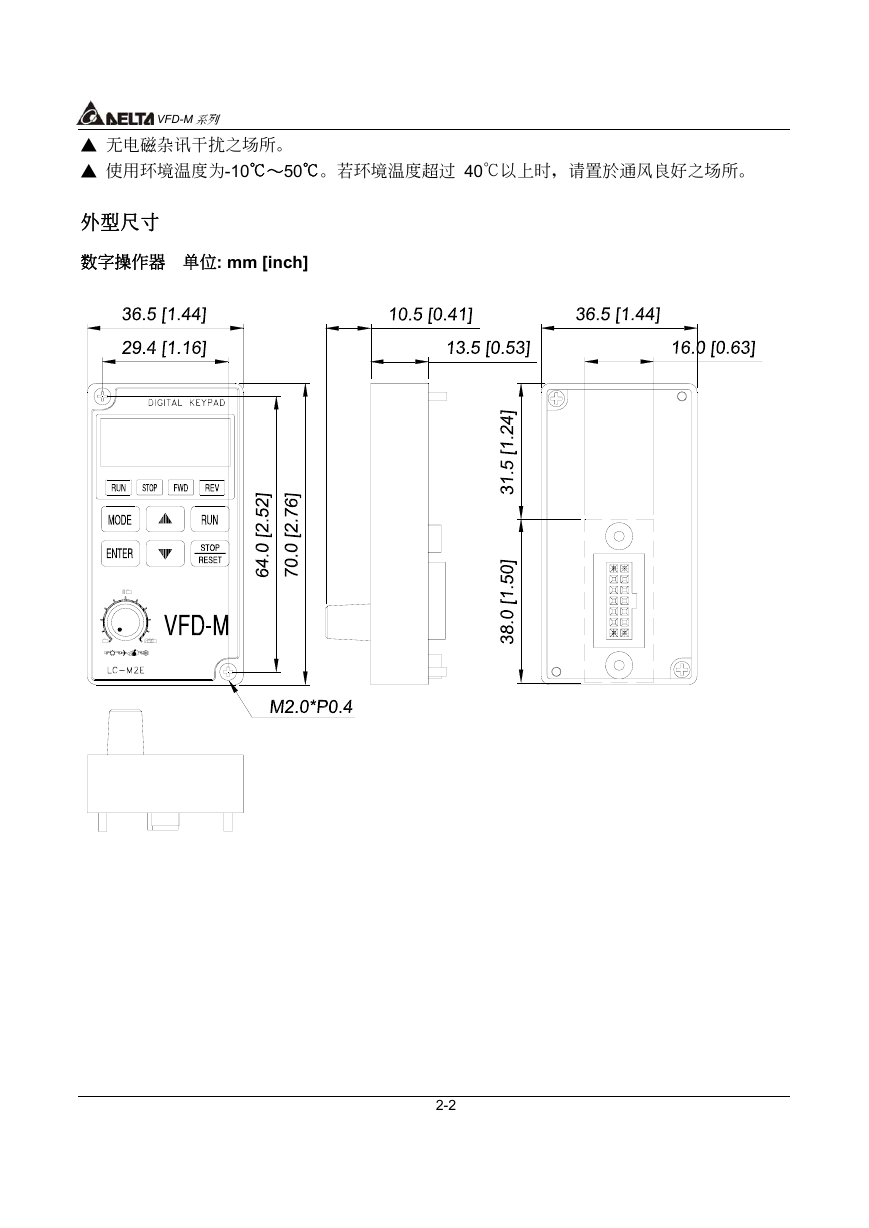

VFD-M 系列 ▲ 無電磁雜訊干擾之場所。 ▲ 使用環境溫度為-10℃∼50℃。若環境溫度超過 40℃以上時，請置於通風良好之場所。外型尺寸數字操作器單位: mm [inch] 2-2

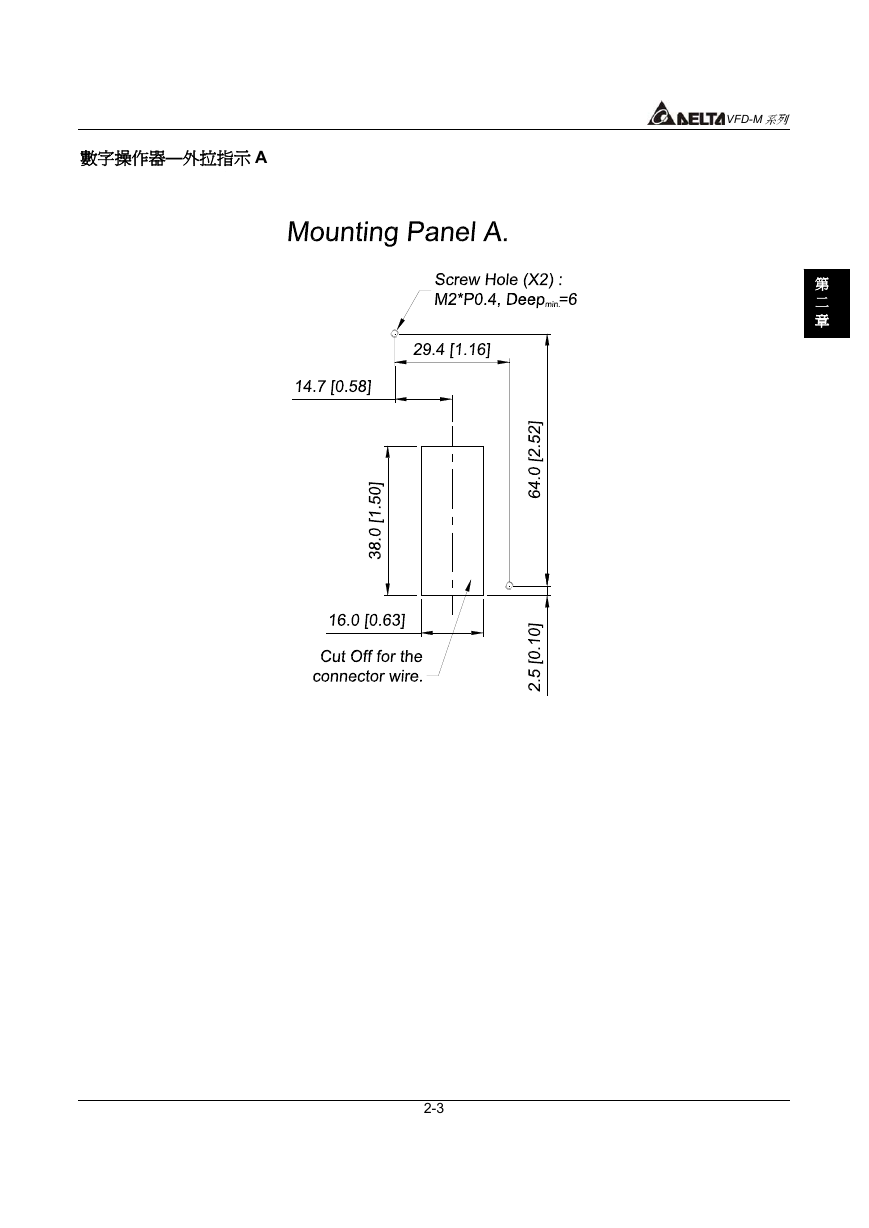

數字操作器—外拉指示 A VFD-M 系列第二章 2-3
