帮助中的教程、程贤辅编译 2012 年 12 月

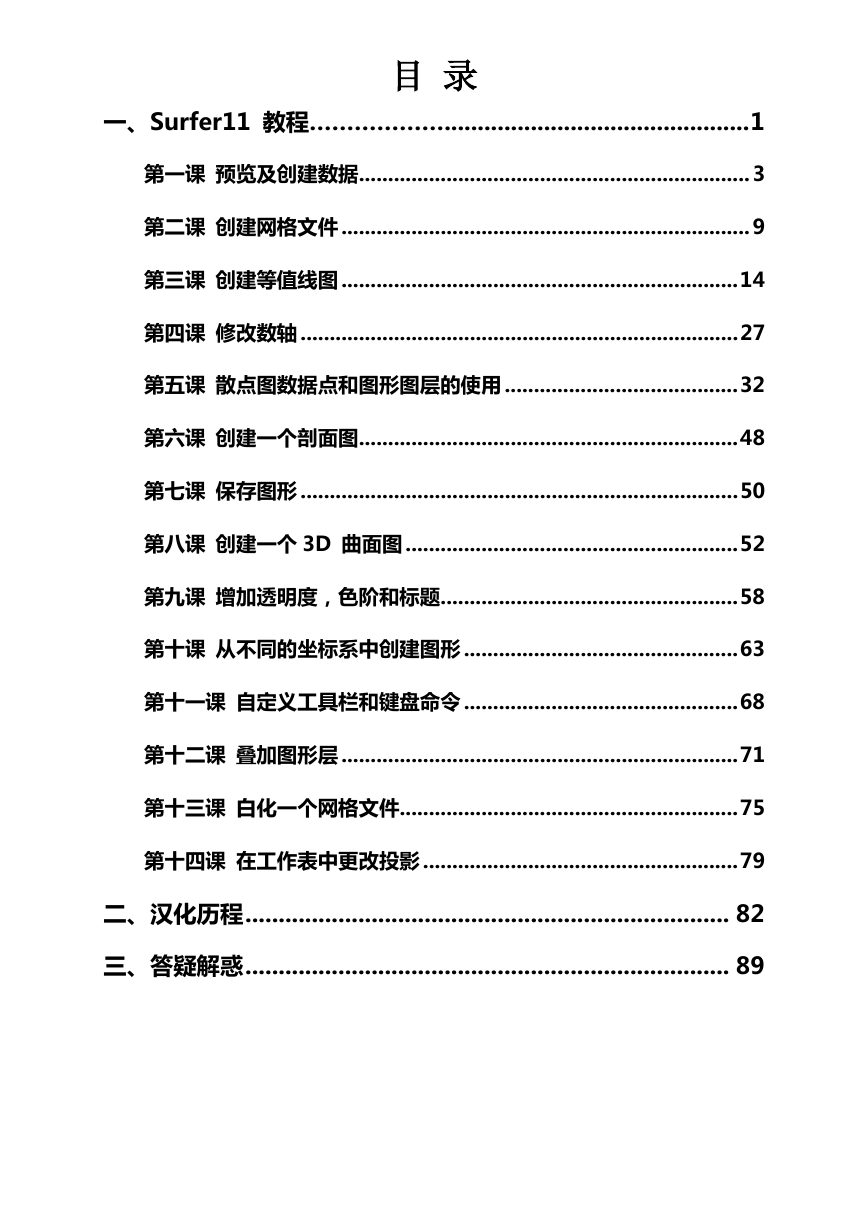

一、Surfer11 教程……………… .............................................. 1 目录第一课预览及创建数据 ................................................................... 3 第二课创建网格文件 ...................................................................... 9 第三课创建等值线图 .................................................................... 14 第四课修改数轴 ........................................................................... 27 第五课散点图数据点和图形图层的使用 ........................................ 32 第六课创建一个剖面图 ................................................................. 48 第七课保存图形 ........................................................................... 50 第八课创建一个 3D 曲面图 ......................................................... 52 第九课增加透明度，色阶和标题 ................................................... 58 第十课从不同的坐标系中创建图形 ............................................... 63 第十一课自定义工具栏和键盘命令 ............................................... 68 第十二课叠加图形层 .................................................................... 71 第十三课白化一个网格文件 .......................................................... 75 第十四课在工作表中更改投影 ...................................................... 79 二、汉化历程 ......................................................................... 82 三、答疑解惑 ......................................................................... 89

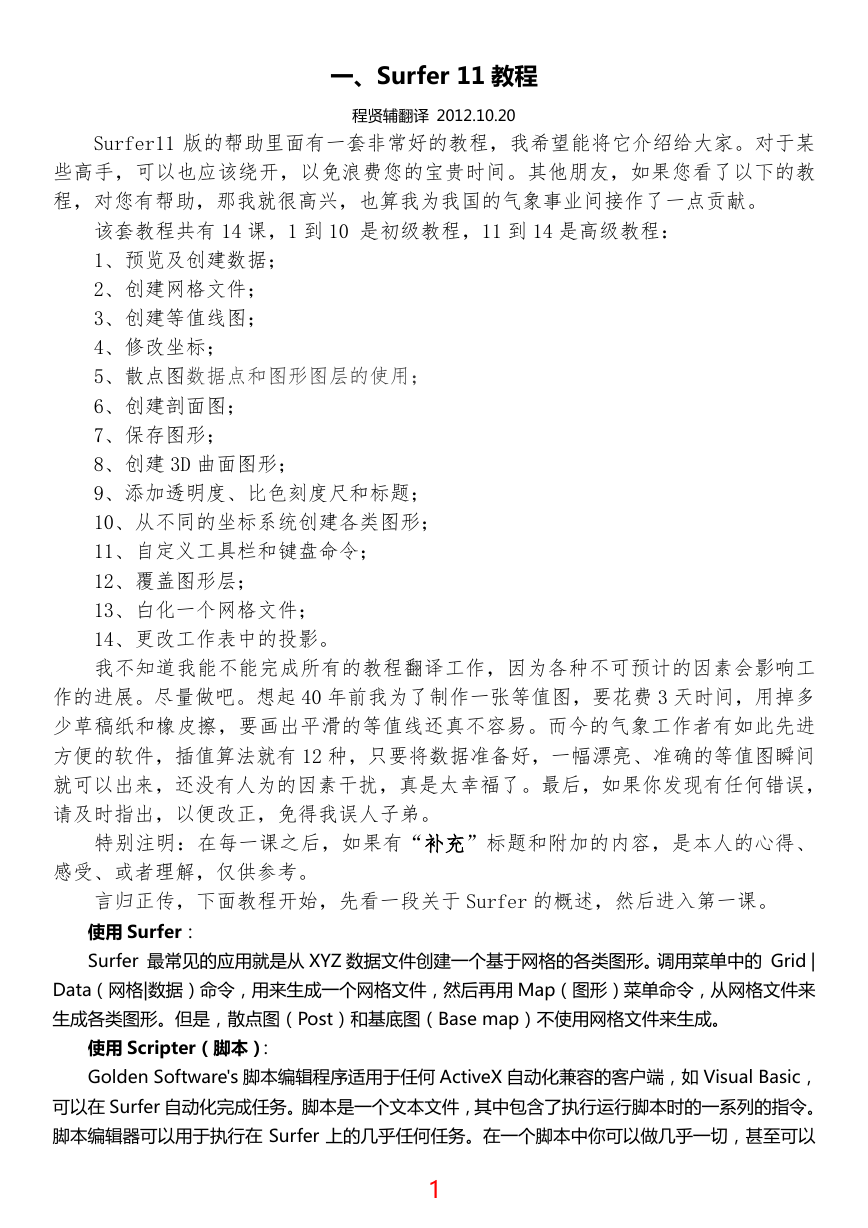

一、Surfer 11 教程程贤辅翻译 2012.10.20 Surfer11 版的帮助里面有一套非常好的教程，我希望能将它介绍给大家。对于某些高手，可以也应该绕开，以免浪费您的宝贵时间。其他朋友，如果您看了以下的教程，对您有帮助，那我就很高兴，也算我为我国的气象事业间接作了一点贡献。该套教程共有 14 课，1 到 10 是初级教程，11 到 14 是高级教程： 1、预览及创建数据； 2、创建网格文件； 3、创建等值线图； 4、修改坐标； 5、散点图数据点和图形图层的使用； 6、创建剖面图； 7、保存图形； 8、创建 3D 曲面图形； 9、添加透明度、比色刻度尺和标题； 10、从不同的坐标系统创建各类图形； 11、自定义工具栏和键盘命令； 12、覆盖图形层； 13、白化一个网格文件； 14、更改工作表中的投影。我不知道我能不能完成所有的教程翻译工作，因为各种不可预计的因素会影响工作的进展。尽量做吧。想起 40 年前我为了制作一张等值图，要花费 3 天时间，用掉多少草稿纸和橡皮擦，要画出平滑的等值线还真不容易。而今的气象工作者有如此先进方便的软件，插值算法就有 12 种，只要将数据准备好，一幅漂亮、准确的等值图瞬间就可以出来，还没有人为的因素干扰，真是太幸福了。最后，如果你发现有任何错误，请及时指出，以便改正，免得我误人子弟。特别注明：在每一课之后，如果有“补充” 标题和附加的内容，是本人的心得、感受、或者理解，仅供参考。言归正传，下面教程开始，先看一段关于 Surfer 的概述，然后进入第一课。使用 Surfer： Surfer 最常见的应用就是从 XYZ 数据文件创建一个基于网格的各类图形。调用菜单中的 Grid | Data（网格|数据）命令，用来生成一个网格文件，然后再用Map（图形）菜单命令，从网格文件来生成各类图形。但是，散点图（Post）和基底图（Base map）不使用网格文件来生成。使用 Scripter（脚本）： Golden Software's 脚本编辑程序适用于任何 ActiveX 自动化兼容的客户端，如 Visual Basic，可以在 Surfer 自动化完成任务。脚本是一个文本文件，其中包含了执行运行脚本时的一系列的指令。脚本编辑器可以用于执行在 Surfer 上的几乎任何任务。在一个脚本中你可以做几乎一切，甚至可以 1

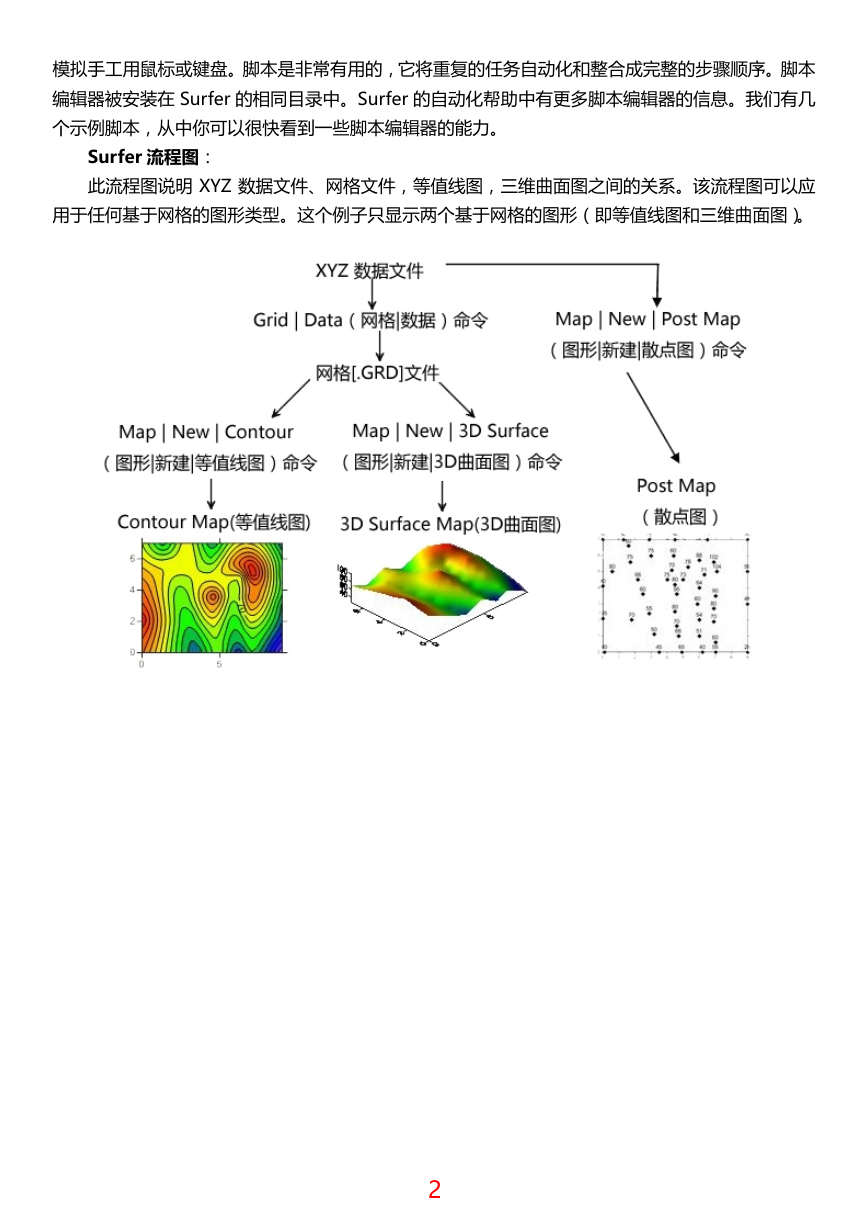

模拟手工用鼠标或键盘。脚本是非常有用的，它将重复的任务自动化和整合成完整的步骤顺序。脚本编辑器被安装在 Surfer 的相同目录中。Surfer 的自动化帮助中有更多脚本编辑器的信息。我们有几个示例脚本，从中你可以很快看到一些脚本编辑器的能力。 Surfer 流程图：此流程图说明 XYZ 数据文件、网格文件，等值线图，三维曲面图之间的关系。该流程图可以应用于任何基于网格的图形类型。这个例子只显示两个基于网格的图形（即等值线图和三维曲面图）。 2

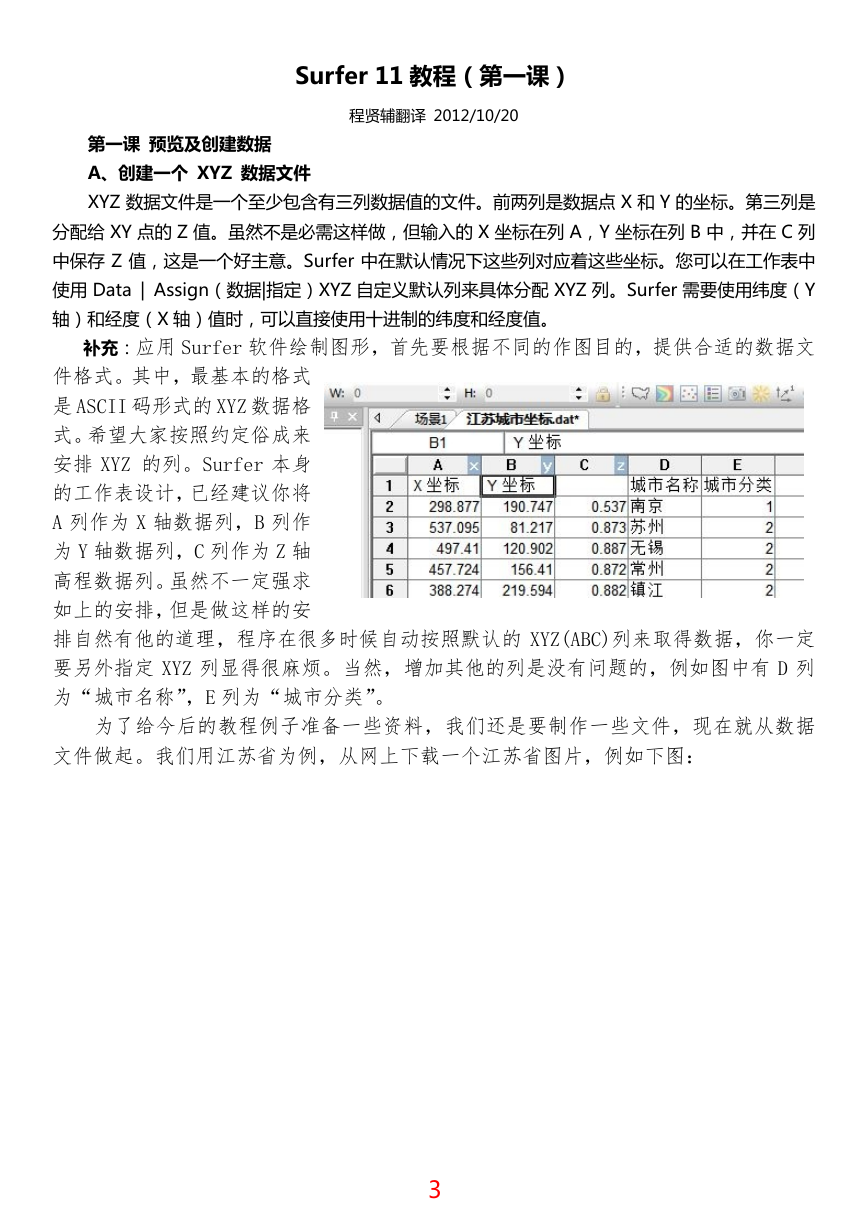

Surfer 11 教程（第一课）程贤辅翻译 2012/10/20 第一课预览及创建数据 A、创建一个 XYZ 数据文件 XYZ 数据文件是一个至少包含有三列数据值的文件。前两列是数据点 X 和 Y 的坐标。第三列是分配给 XY 点的 Z 值。虽然不是必需这样做，但输入的 X 坐标在列 A，Y 坐标在列 B 中，并在 C 列中保存 Z 值，这是一个好主意。Surfer 中在默认情况下这些列对应着这些坐标。您可以在工作表中使用 Data | Assign （数据|指定）XYZ 自定义默认列来具体分配 XYZ 列。Surfer 需要使用纬度（Y 轴）和经度（X 轴）值时，可以直接使用十进制的纬度和经度值。补充：应用 Surfer 软件绘制图形，首先要根据不同的作图目的，提供合适的数据文件格式。其中，最基本的格式是 ASCII 码形式的 XYZ 数据格式。希望大家按照约定俗成来安排 XYZ 的列。Surfer 本身的工作表设计，已经建议你将 A 列作为 X 轴数据列，B 列作为 Y 轴数据列，C 列作为 Z 轴高程数据列。虽然不一定强求如上的安排，但是做这样的安排自然有他的道理，程序在很多时候自动按照默认的 XYZ(ABC)列来取得数据，你一定要另外指定 XYZ 列显得很麻烦。当然，增加其他的列是没有问题的，例如图中有 D 列为“城市名称”，E 列为“城市分类”。为了给今后的教程例子准备一些资料，我们还是要制作一些文件，现在就从数据文件做起。我们用江苏省为例，从网上下载一个江苏省图片，例如下图： 3

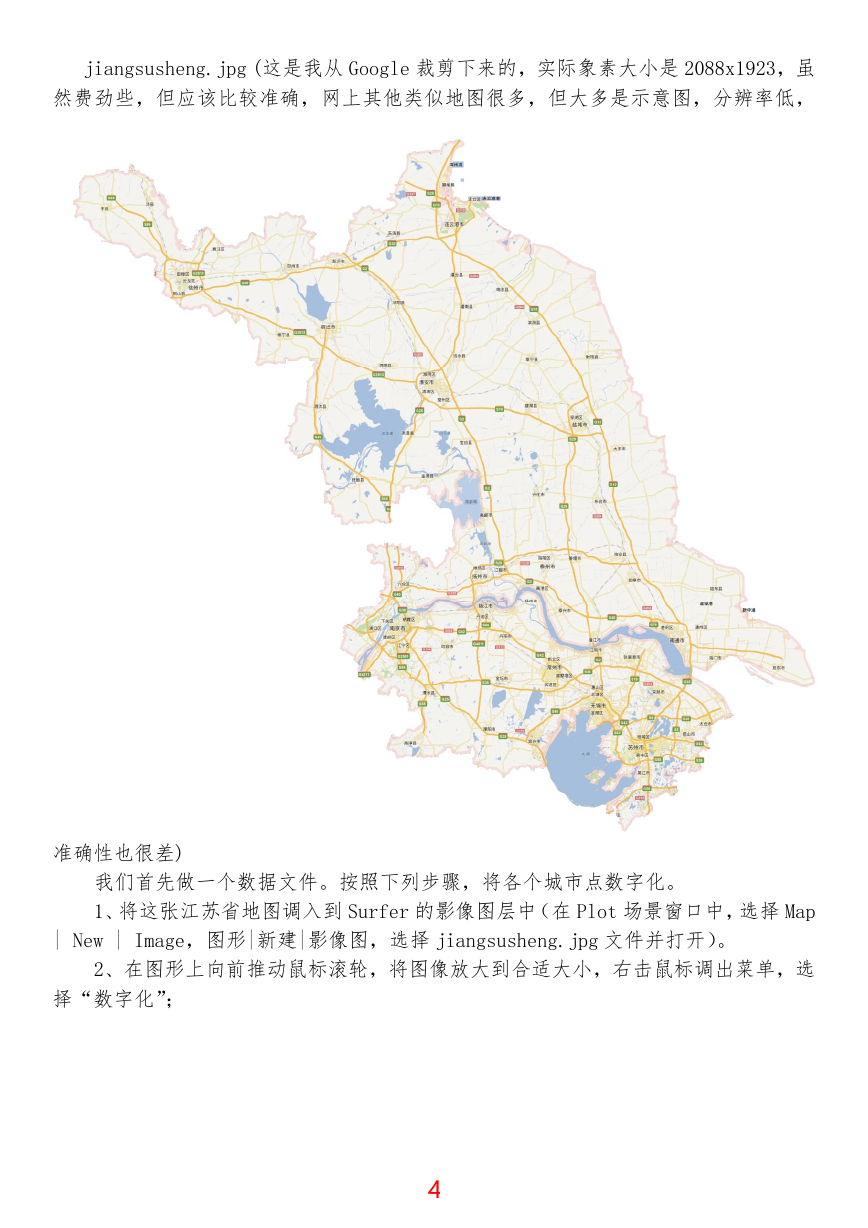

jiangsusheng.jpg (这是我从 Google 裁剪下来的，实际象素大小是 2088x1923，虽然费劲些，但应该比较准确，网上其他类似地图很多，但大多是示意图，分辨率低，准确性也很差) 我们首先做一个数据文件。按照下列步骤，将各个城市点数字化。 1、将这张江苏省地图调入到 Surfer 的影像图层中（在 Plot 场景窗口中，选择 Map | New | Image，图形|新建|影像图，选择 jiangsusheng.jpg 文件并打开）。 2、在图形上向前推动鼠标滚轮，将图像放大到合适大小，右击鼠标调出菜单，选择“数字化”； 4

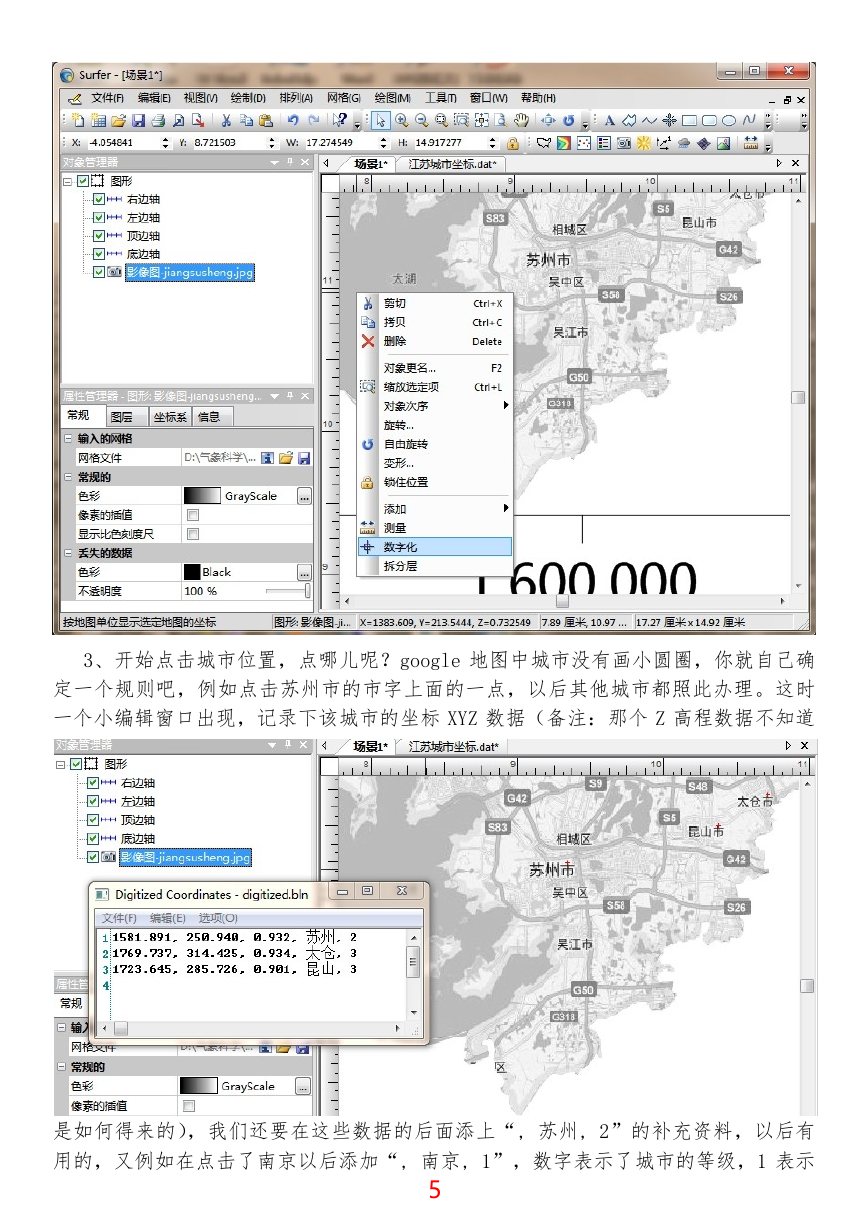

3、开始点击城市位置，点哪儿呢？google 地图中城市没有画小圆圈，你就自己确定一个规则吧，例如点击苏州市的市字上面的一点，以后其他城市都照此办理。这时一个小编辑窗口出现，记录下该城市的坐标 XYZ 数据（备注：那个 Z 高程数据不知道是如何得来的），我们还要在这些数据的后面添上“, 苏州, 2”的补充资料，以后有用的，又例如在点击了南京以后添加“, 南京, 1”，数字表示了城市的等级，1 表示 5

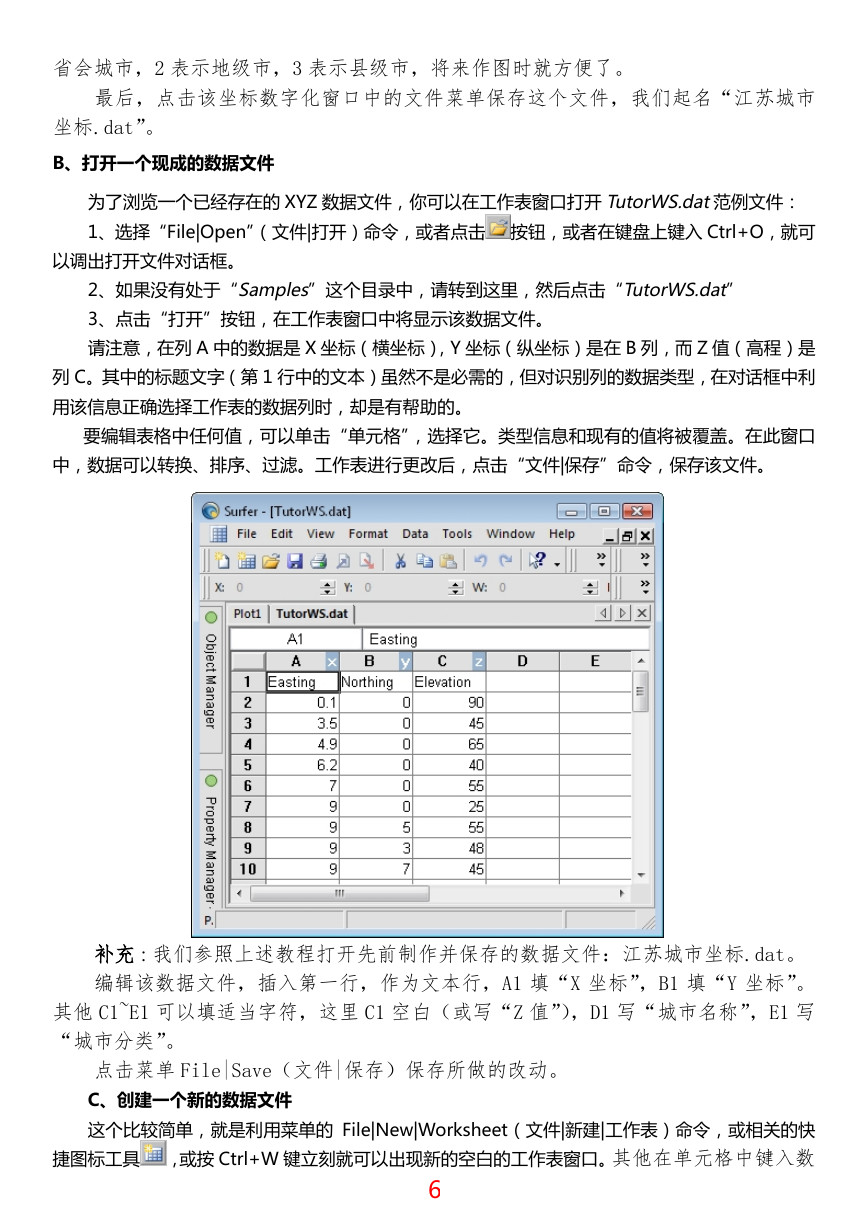

省会城市，2 表示地级市，3 表示县级市，将来作图时就方便了。最后，点击该坐标数字化窗口中的文件菜单保存这个文件，我们起名“江苏城市坐标.dat”。 B、打开一个现成的数据文件为了浏览一个已经存在的 XYZ 数据文件，你可以在工作表窗口打开 TutorWS.dat范例文件： 1、选择“File|Open”（文件|打开）命令，或者点击按钮，或者在键盘上键入 Ctrl+O，就可以调出打开文件对话框。 2、如果没有处于“Samples”这个目录中，请转到这里，然后点击“TutorWS.dat” 3、点击“打开”按钮，在工作表窗口中将显示该数据文件。请注意，在列 A 中的数据是 X 坐标（横坐标），Y 坐标（纵坐标）是在 B 列，而 Z 值（高程）是列 C。其中的标题文字（第 1 行中的文本）虽然不是必需的，但对识别列的数据类型，在对话框中利用该信息正确选择工作表的数据列时，却是有帮助的。要编辑表格中任何值，可以单击“单元格”，选择它。类型信息和现有的值将被覆盖。在此窗口中，数据可以转换、排序、过滤。工作表进行更改后，点击“文件|保存”命令，保存该文件。补充：我们参照上述教程打开先前制作并保存的数据文件：江苏城市坐标.dat。编辑该数据文件，插入第一行，作为文本行，A1 填“X 坐标”，B1 填“Y 坐标”。其他 C1~E1 可以填适当字符，这里 C1 空白（或写“Z 值”），D1 写“城市名称”，E1 写 “城市分类”。点击菜单 File|Save（文件|保存）保存所做的改动。 C、创建一个新的数据文件这个比较简单，就是利用菜单的 File|New|Worksheet（文件|新建|工作表）命令，或相关的快捷图标工具，或按 Ctrl+W 键立刻就可以出现新的空白的工作表窗口。其他在单元格中键入数 6
