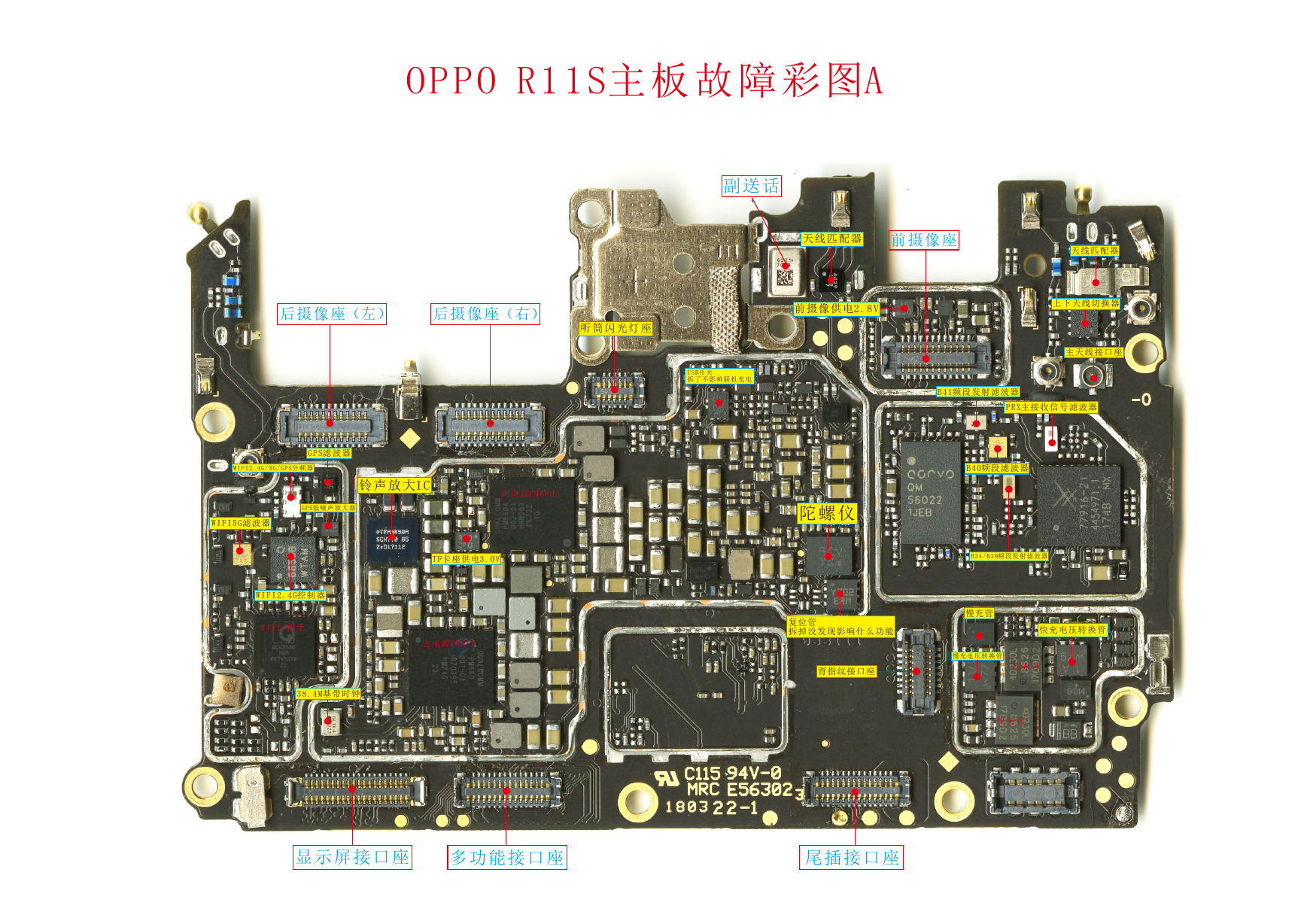

OPPO R11S主板故障彩图A 副送话 天线匹配器 前摄像座 天线匹配器 上下天线切换器 主天线接口座 B41频段发射滤波器 PRX主接收信号滤波器 B40频段滤波器 后摄像座（左） 后摄像座（右） 听筒闪光灯座 前摄像供电2.8V USB开关 拆了不影响联机充电 GPS滤波器 WIFI2.4G/5G/GPS分频器 GPS低噪声放大器 WIFI5G滤波器 铃声放大IC 副电源PM660A 陀螺仪 TF卡座供电3.0V B34/B39频段发射滤波器 WIFI2.4G控制器 WIFI/蓝牙 38.4M基带时钟 主电源PM660 复位管 拆掉没发现影响什么功能 慢充管 快充电压转换管 背指纹接口座 慢充电压转换管 快充管 快充管 显示屏接口座 多功能接口座 尾插接口座 

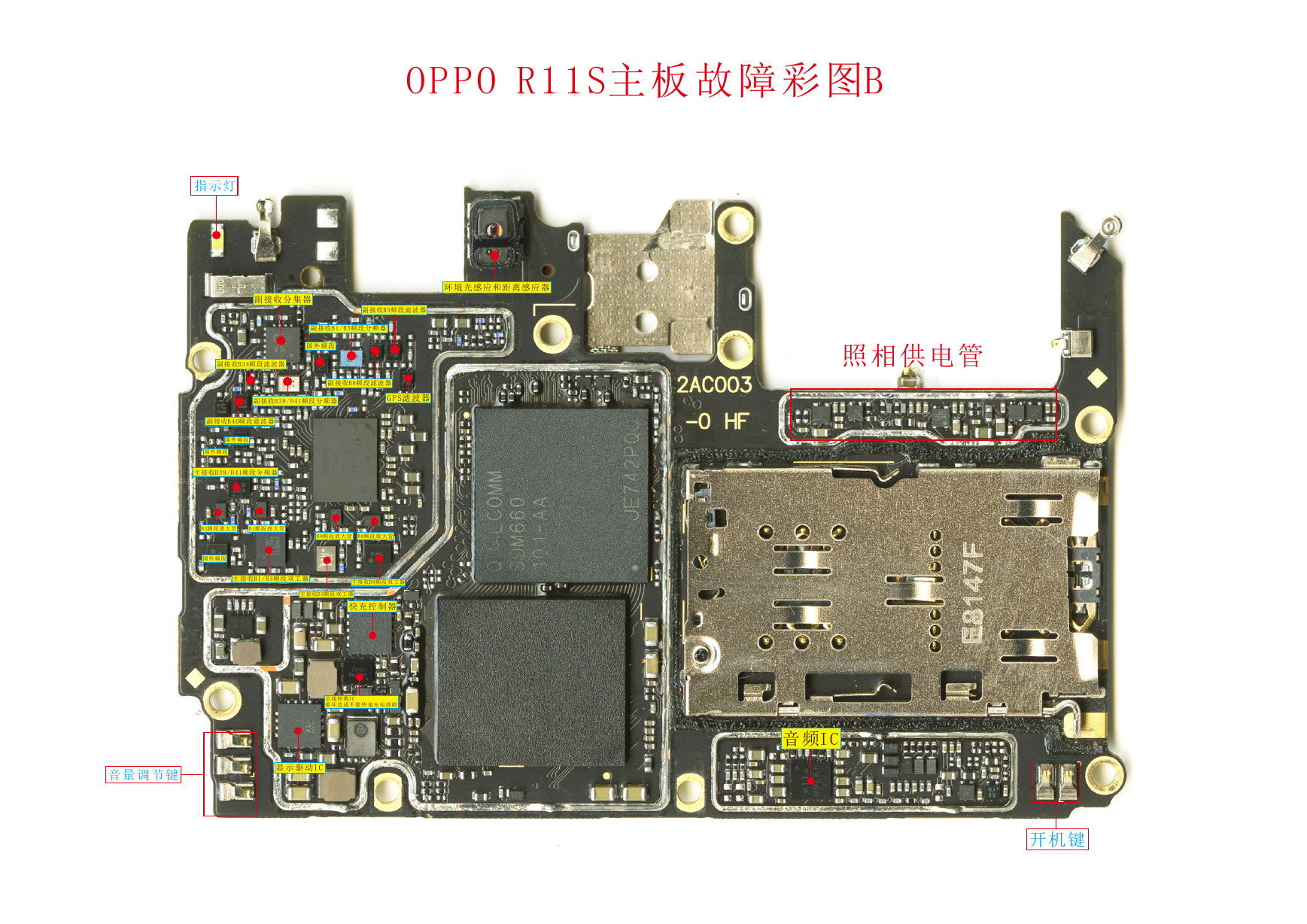

OPPO R11S主板故障彩图B 指示灯 副接收分集器 副接收B5频段滤波器 副接收B1/B3频段分频器 国外频段 副接收B34频段滤波器 副接收B8频段滤波器 副接收B39/B41频段分频器 GPS滤波器 副接收B40频段滤波器 国外 频 段 国 外频 段 主接收B39/B41频段分频器 B3频 段放 大 管 B1频 段放 大 管 B 8频段放 大管 B8频段放 大管 国 外 频段 主接收B1/B3频段双工器 主接 收B 8频 段 双 工器 主接 收B5频 段 双工 器 快充控制器 总 线 转换IC 损 坏 造成 不能快 速充 电 故障 音量调节键 显示驱动IC 环境光感应和距离感应器 照相供电管 音频IC 开机键
