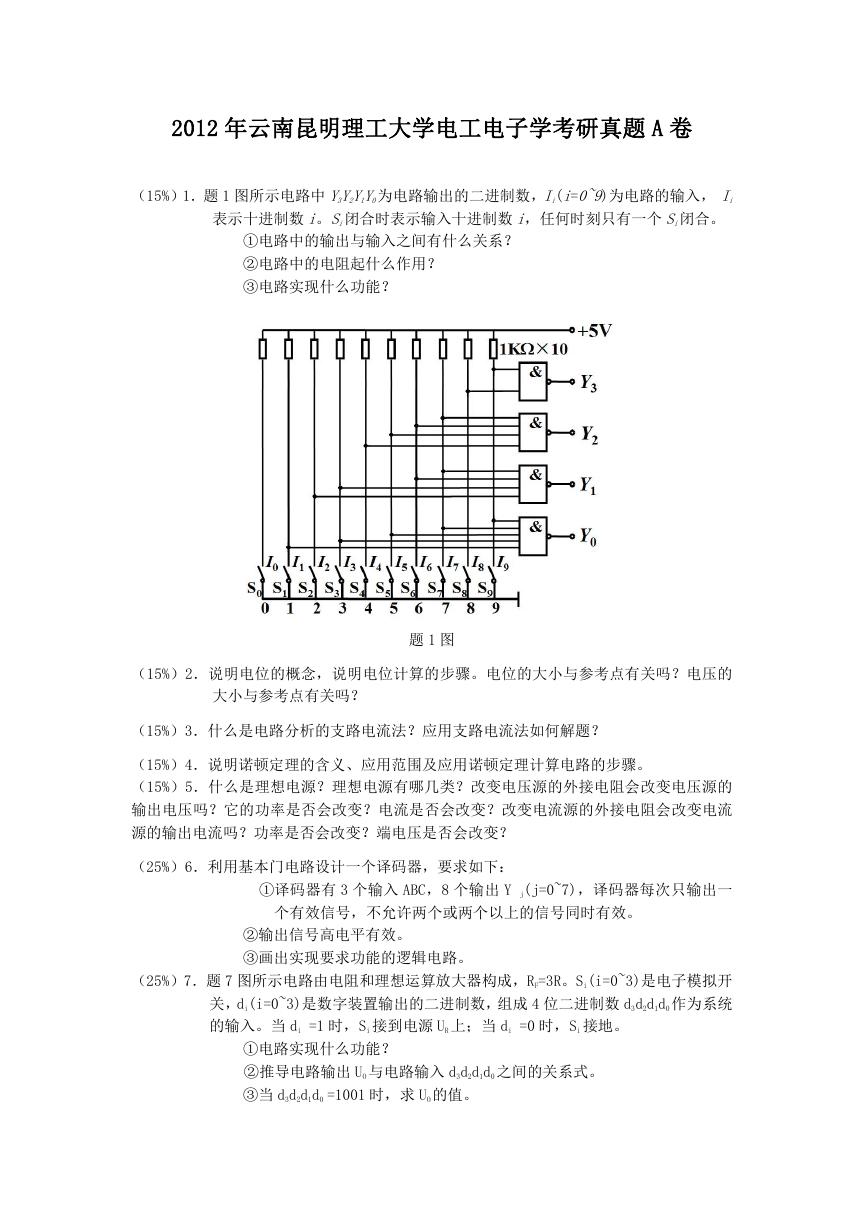

2012 年云南昆明理工大学电工电子学考研真题 A 卷（15%）1．题 1 图所示电路中 Y3Y2Y1Y0为电路输出的二进制数，Ii(i=0~9)为电路的输入， Ii 表示十进制数 i。Si闭合时表示输入十进制数 i，任何时刻只有一个 Si闭合。 ①电路中的输出与输入之间有什么关系？ ②电路中的电阻起什么作用？ ③电路实现什么功能？题 1 图（15%）2．说明电位的概念，说明电位计算的步骤。电位的大小与参考点有关吗？电压的大小与参考点有关吗？（15%）3．什么是电路分析的支路电流法？应用支路电流法如何解题？（15%）4．说明诺顿定理的含义、应用范围及应用诺顿定理计算电路的步骤。（15%）5．什么是理想电源？理想电源有哪几类？改变电压源的外接电阻会改变电压源的输出电压吗？它的功率是否会改变？电流是否会改变？改变电流源的外接电阻会改变电流源的输出电流吗？功率是否会改变？端电压是否会改变？（25%）6．利用基本门电路设计一个译码器，要求如下： ①译码器有 3 个输入 ABC，8 个输出 Y j(j=0~7)，译码器每次只输出一个有效信号，不允许两个或两个以上的信号同时有效。 ②输出信号高电平有效。 ③画出实现要求功能的逻辑电路。（25%）7．题 7 图所示电路由电阻和理想运算放大器构成，RF=3R。Si(i=0~3)是电子模拟开关，di(i=0~3)是数字装置输出的二进制数，组成 4 位二进制数 d3d2d1d0 作为系统的输入。当 di =1 时，Si 接到电源 UR 上；当 di =0 时，Si 接地。 ①电路实现什么功能？ ②推导电路输出 UO 与电路输入 d3d2d1d0 之间的关系式。 ③当 d3d2d1d0 =1001 时，求 UO 的值。

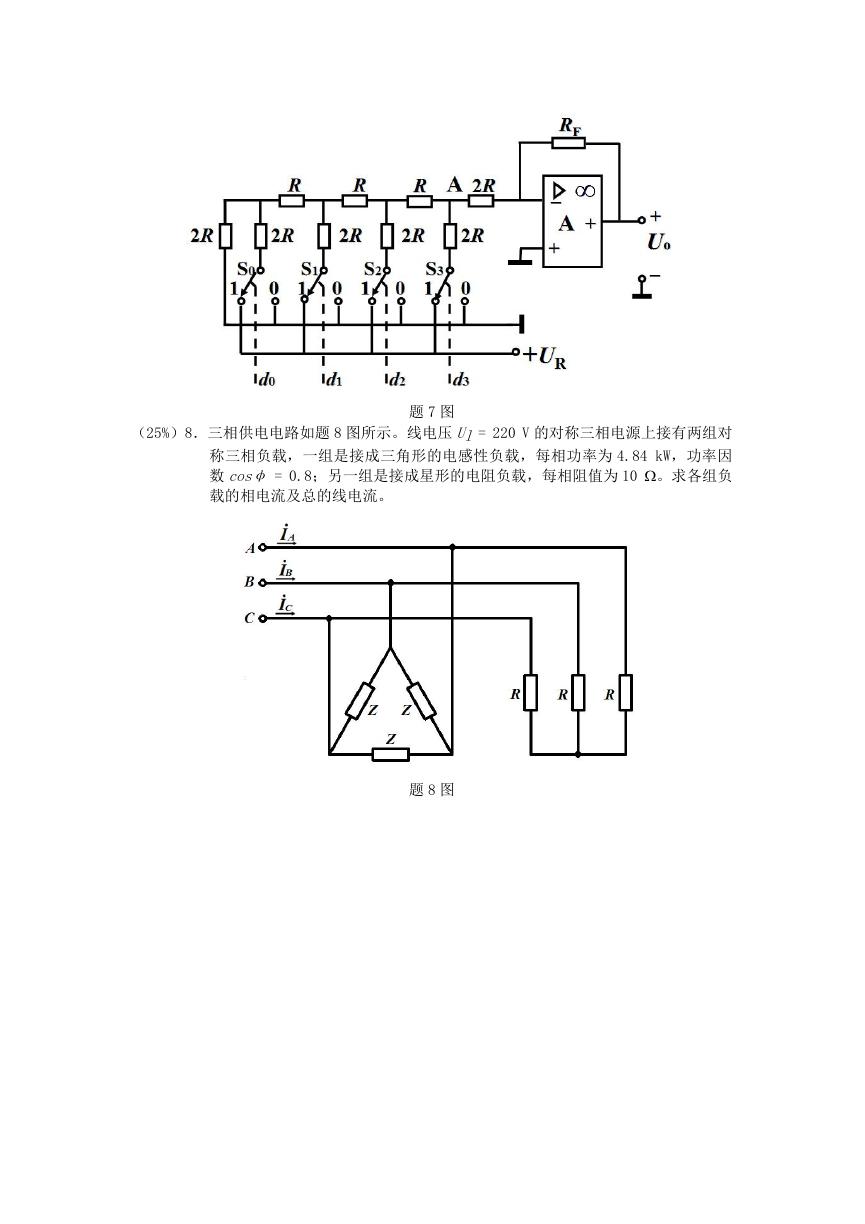

题 7 图（25%）8．三相供电电路如题 8 图所示。线电压 Ul = 220 V 的对称三相电源上接有两组对称三相负载，一组是接成三角形的电感性负载，每相功率为 4.84 kW，功率因数 cosφ = 0.8；另一组是接成星形的电阻负载，每相阻值为 10 。求各组负载的相电流及总的线电流。题 8 图
