Regulatory models W1100 and W1102

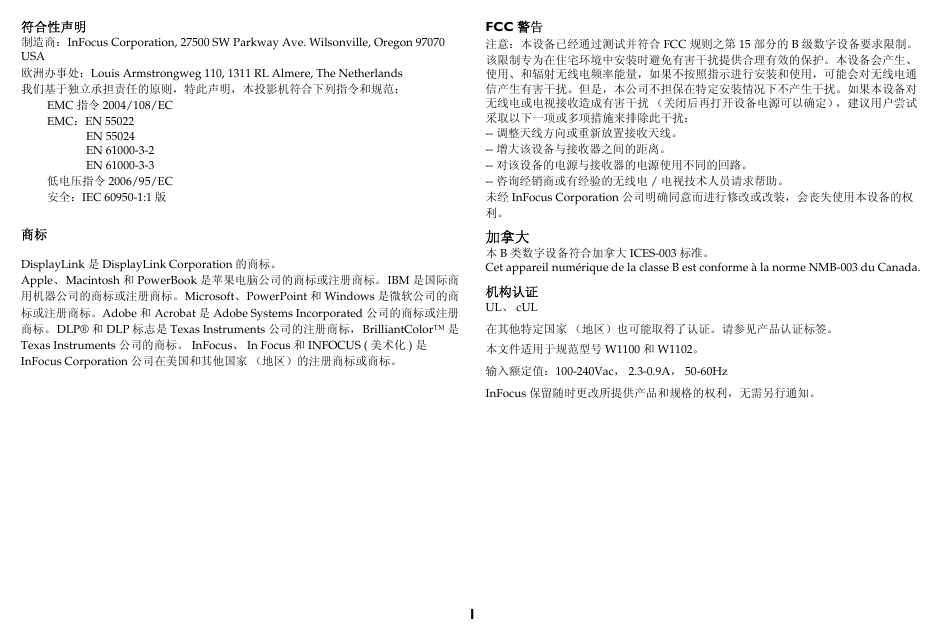

符合性声明制造商：InFocus Corporation, 27500 SW Parkway Ave. Wilsonville, Oregon 97070 USA 欧洲办事处：Louis Armstrongweg 110, 1311 RL Almere, The Netherlands 我们基于独立承担责任的原则，特此声明，本投影机符合下列指令和规范： EMC 指令 2004/108/EC EMC：EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 低电压指令 2006/95/EC 安全：IEC 60950-1:1 版商标 DisplayLink 是 DisplayLink Corporation 的商标。 Apple、Macintosh 和 PowerBook 是苹果电脑公司的商标或注册商标。IBM 是国际商用机器公司的商标或注册商标。Microsoft、PowerPoint 和 Windows 是微软公司的商标或注册商标。Adobe 和 Acrobat 是 Adobe Systems Incorporated 公司的商标或注册商标。DLP® 和 DLP 标志是 Texas Instruments 公司的注册商标，BrilliantColor™ 是 Texas Instruments 公司的商标。 InFocus、 In Focus 和 INFOCUS ( 美术化 ) 是 InFocus Corporation 公司在美国和其他国家（地区）的注册商标或商标。 FCC 警告注意：本设备已经通过测试并符合 FCC 规则之第 15 部分的 B 级数字设备要求限制。该限制专为在住宅环境中安装时避免有害干扰提供合理有效的保护。本设备会产生、使用、和辐射无线电频率能量，如果不按照指示进行安装和使用，可能会对无线电通信产生有害干扰。但是，本公司不担保在特定安装情况下不产生干扰。如果本设备对无线电或电视接收造成有害干扰（关闭后再打开设备电源可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰： -- 调整天线方向或重新放置接收天线。 -- 增大该设备与接收器之间的距离。 -- 对该设备的电源与接收器的电源使用不同的回路。 -- 咨询经销商或有经验的无线电 / 电视技术人员请求帮助。未经 InFocus Corporation 公司明确同意而进行修改或改装，会丧失使用本设备的权利。加拿大本 B 类数字设备符合加拿大 ICES-003 标准。 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 机构认证 UL、 cUL 在其他特定国家（地区）也可能取得了认证。请参见产品认证标签。本文件适用于规范型号 W1100 和 W1102。输入额定值：100-240Vac， 2.3-0.9A， 50-60Hz InFocus 保留随时更改所提供产品和规格的权利，无需另行通知。 1

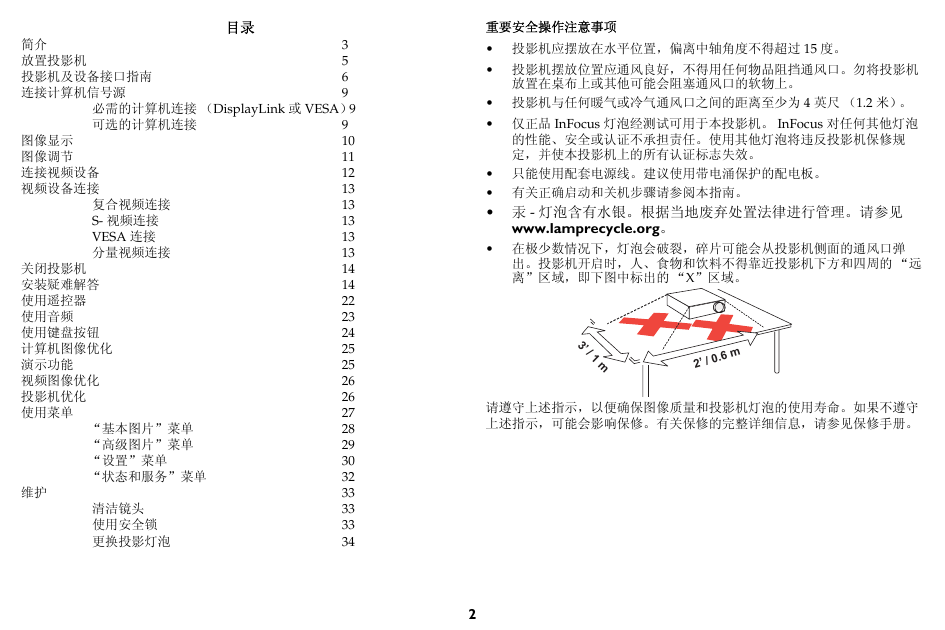

简介放置投影机投影机及设备接口指南连接计算机信号源图像显示图像调节连接视频设备视频设备连接关闭投影机安装疑难解答使用遥控器使用音频使用键盘按钮计算机图像优化演示功能视频图像优化投影机优化使用菜单目录复合视频连接 S- 视频连接 VESA 连接分量视频连接 3 5 6 9 必需的计算机连接（DisplayLink 或 VESA）9 9 可选的计算机连接 10 11 12 13 13 13 13 13 14 14 22 23 24 25 25 26 26 27 28 29 30 32 33 33 33 34 “基本图片”菜单 “高级图片”菜单 “设置”菜单 “状态和服务”菜单维护清洁镜头使用安全锁更换投影灯泡重要安全操作注意事项 • 投影机应摆放在水平位置，偏离中轴角度不得超过 15 度。 • 投影机摆放位置应通风良好，不得用任何物品阻挡通风口。勿将投影机放置在桌布上或其他可能会阻塞通风口的软物上。 • 投影机与任何暖气或冷气通风口之间的距离至少为 4 英尺（1.2 米）。 • 仅正品 InFocus 灯泡经测试可用于本投影机。 InFocus 对任何其他灯泡的性能、安全或认证不承担责任。使用其他灯泡将违反投影机保修规定，并使本投影机上的所有认证标志失效。 • 只能使用配套电源线。建议使用带电涌保护的配电板。 • 有关正确启动和关机步骤请参阅本指南。 • 汞 - 灯泡含有水银。根据当地废弃处置法律进行管理。请参见 www.lamprecycle.org。 • 在极少数情况下，灯泡会破裂，碎片可能会从投影机侧面的通风口弹出。投影机开启时，人、食物和饮料不得靠近投影机下方和四周的 “远离”区域，即下图中标出的 “X”区域。 3’ / 1 m 2 ’ / 0 . 6 m 请遵守上述指示，以便确保图像质量和投影机灯泡的使用寿命。如果不遵守上述指示，可能会影响保修。有关保修的完整详细信息，请参见保修手册。 2

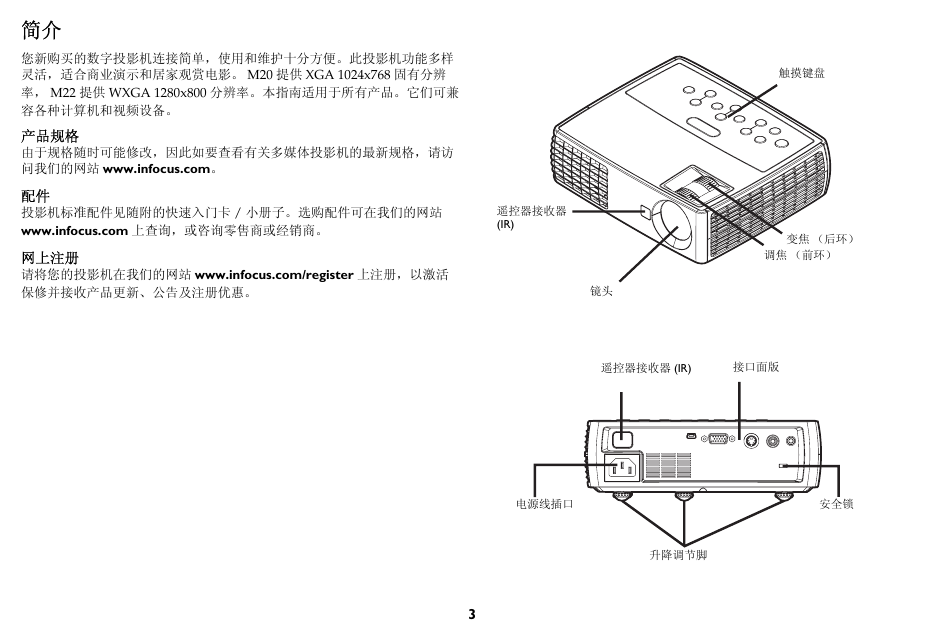

简介您新购买的数字投影机连接简单，使用和维护十分方便。此投影机功能多样灵活，适合商业演示和居家观赏电影。 M20 提供 XGA 1024x768 固有分辨率， M22 提供 WXGA 1280x800 分辨率。本指南适用于所有产品。它们可兼容各种计算机和视频设备。产品规格由于规格随时可能修改，因此如要查看有关多媒体投影机的最新规格，请访问我们的网站 www.infocus.com。配件投影机标准配件见随附的快速入门卡 / 小册子。选购配件可在我们的网站 www.infocus.com 上查询，或咨询零售商或经销商。遥控器接收器 (IR) 网上注册请将您的投影机在我们的网站 www.infocus.com/register 上注册，以激活保修并接收产品更新、公告及注册优惠。镜头触摸键盘变焦（后环）调焦（前环）遥控器接收器 (IR) 接口面版电源线插口安全锁升降调节脚 3

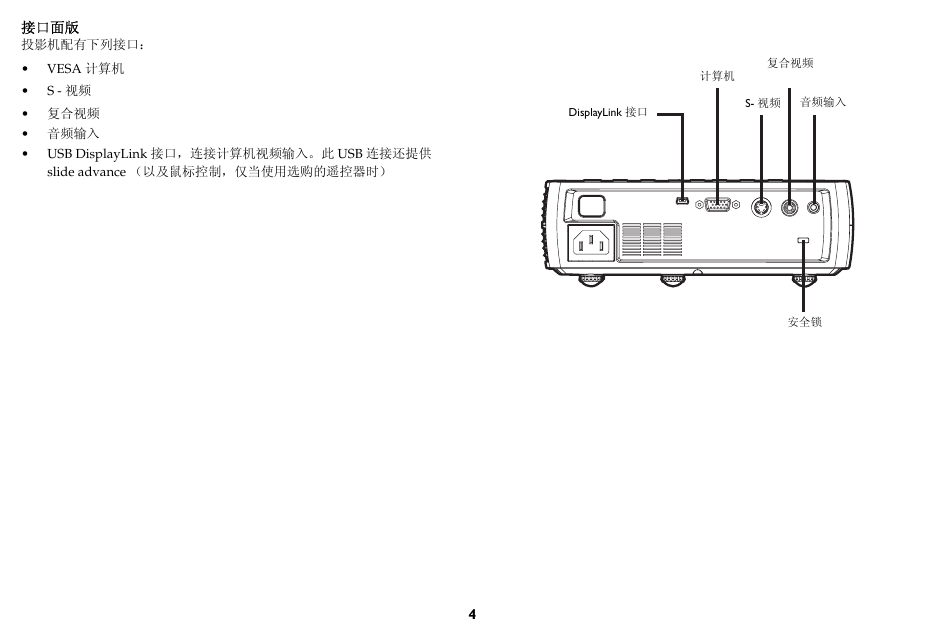

接口面版投影机配有下列接口： S - 视频 • VESA 计算机 • • 复合视频 • 音频输入 • USB DisplayLink 接口，连接计算机视频输入。此 USB 连接还提供 slide advance （以及鼠标控制，仅当使用选购的遥控器时）复合视频计算机 S- 视频音频输入 DisplayLink 接口安全锁 4

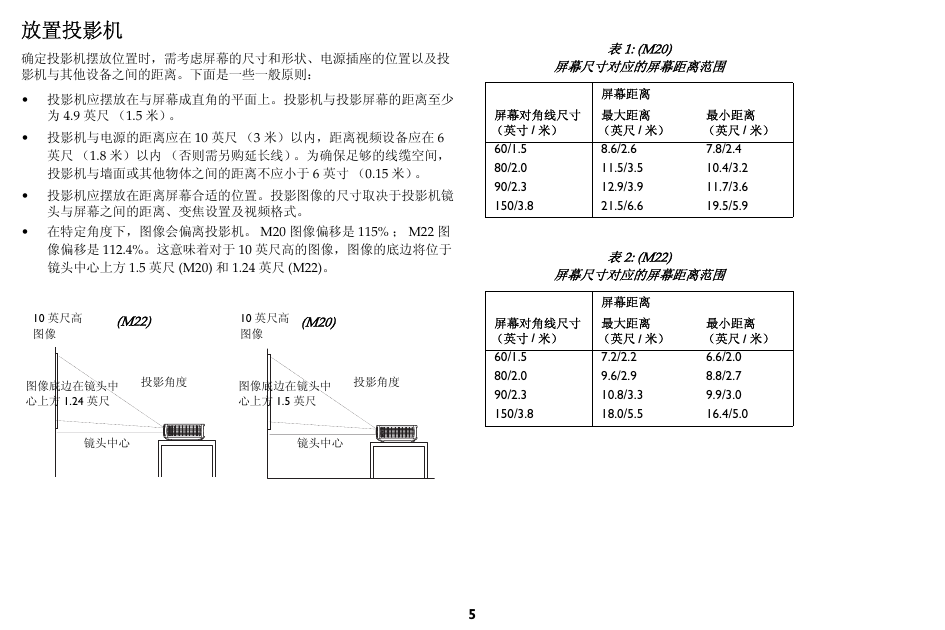

放置投影机确定投影机摆放位置时，需考虑屏幕的尺寸和形状、电源插座的位置以及投影机与其他设备之间的距离。下面是一些一般原则： • 投影机应摆放在与屏幕成直角的平面上。投影机与投影屏幕的距离至少为 4.9 英尺（1.5 米）。 • 投影机与电源的距离应在 10 英尺（3 米）以内，距离视频设备应在 6 英尺（1.8 米）以内（否则需另购延长线）。为确保足够的线缆空间，投影机与墙面或其他物体之间的距离不应小于 6 英寸（0.15 米）。 • 投影机应摆放在距离屏幕合适的位置。投影图像的尺寸取决于投影机镜头与屏幕之间的距离、变焦设置及视频格式。 • 在特定角度下，图像会偏离投影机。 M20 图像偏移是 115% ； M22 图像偏移是 112.4%。这意味着对于 10 英尺高的图像，图像的底边将位于镜头中心上方 1.5 英尺 (M20) 和 1.24 英尺 (M22)。 10 英尺高图像 (M22) 10 英尺高图像 (M20) 图像底边在镜头中心上方 1.24 英尺投影角度图像底边在镜头中心上方 1.5 英尺投影角度镜头中心镜头中心表1: (M20) 屏幕尺寸对应的屏幕距离范围屏幕对角线尺寸（英寸 / 米） 60/1.5 80/2.0 90/2.3 150/3.8 屏幕距离最大距离（英尺 / 米） 8.6/2.6 11.5/3.5 12.9/3.9 21.5/6.6 最小距离（英尺 / 米） 7.8/2.4 10.4/3.2 11.7/3.6 19.5/5.9 表2: (M22) 屏幕尺寸对应的屏幕距离范围屏幕对角线尺寸（英寸 / 米） 60/1.5 80/2.0 90/2.3 150/3.8 屏幕距离最大距离（英尺 / 米） 7.2/2.2 9.6/2.9 10.8/3.3 18.0/5.5 最小距离（英尺 / 米） 6.6/2.0 8.8/2.7 9.9/3.0 16.4/5.0 5

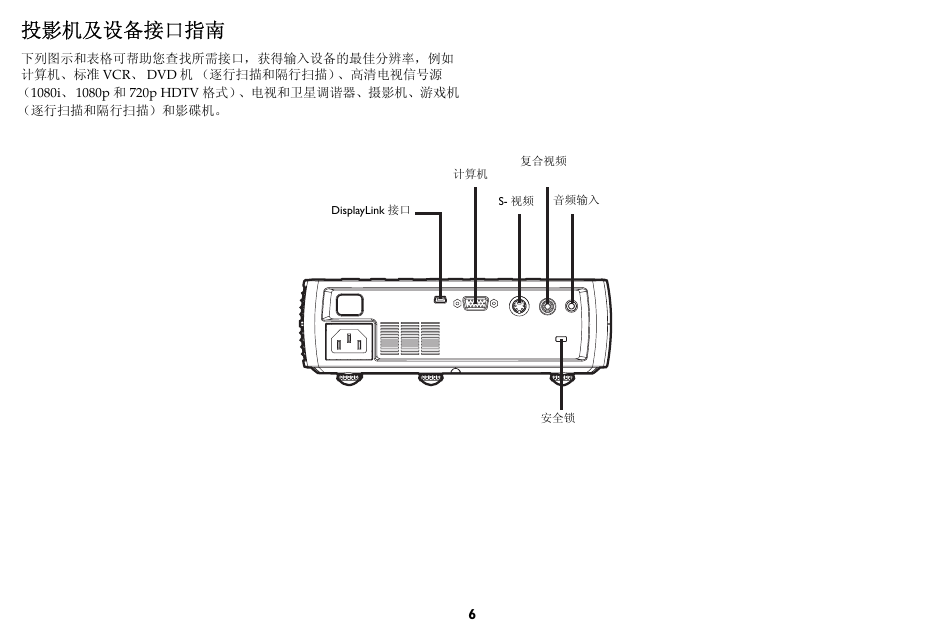

投影机及设备接口指南下列图示和表格可帮助您查找所需接口，获得输入设备的最佳分辨率，例如计算机、标准 VCR、 DVD 机（逐行扫描和隔行扫描）、高清电视信号源（1080i、 1080p 和 720p HDTV 格式）、电视和卫星调谐器、摄影机、游戏机（逐行扫描和隔行扫描）和影碟机。复合视频计算机 S- 视频音频输入 DisplayLink 接口安全锁 6

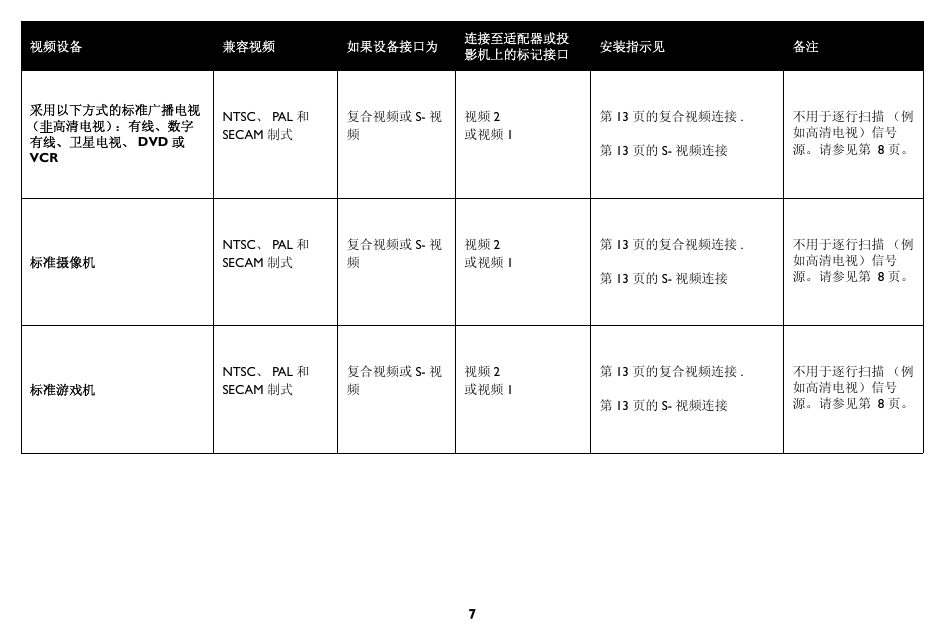

视频设备兼容视频如果设备接口为连接至适配器或投影机上的标记接口安装指示见备注采用以下方式的标准广播电视（非高清电视）：有线、数字有线、卫星电视、 DVD 或 VCR NTSC、 PAL 和 SECAM 制式复合视频或 S- 视频视频 2 或视频 1 第 13 页的复合视频连接 . 第 13 页的 S- 视频连接不用于逐行扫描（例如高清电视）信号源。请参见第 8 页。标准摄像机 NTSC、 PAL 和 SECAM 制式复合视频或 S- 视频视频 2 或视频 1 第 13 页的复合视频连接 . 第 13 页的 S- 视频连接不用于逐行扫描（例如高清电视）信号源。请参见第 8 页。标准游戏机 NTSC、 PAL 和 SECAM 制式复合视频或 S- 视频视频 2 或视频 1 第 13 页的复合视频连接 . 第 13 页的 S- 视频连接不用于逐行扫描（例如高清电视）信号源。请参见第 8 页。 7
