《最长的一帧》王锐（array） 著 OSG.pdf

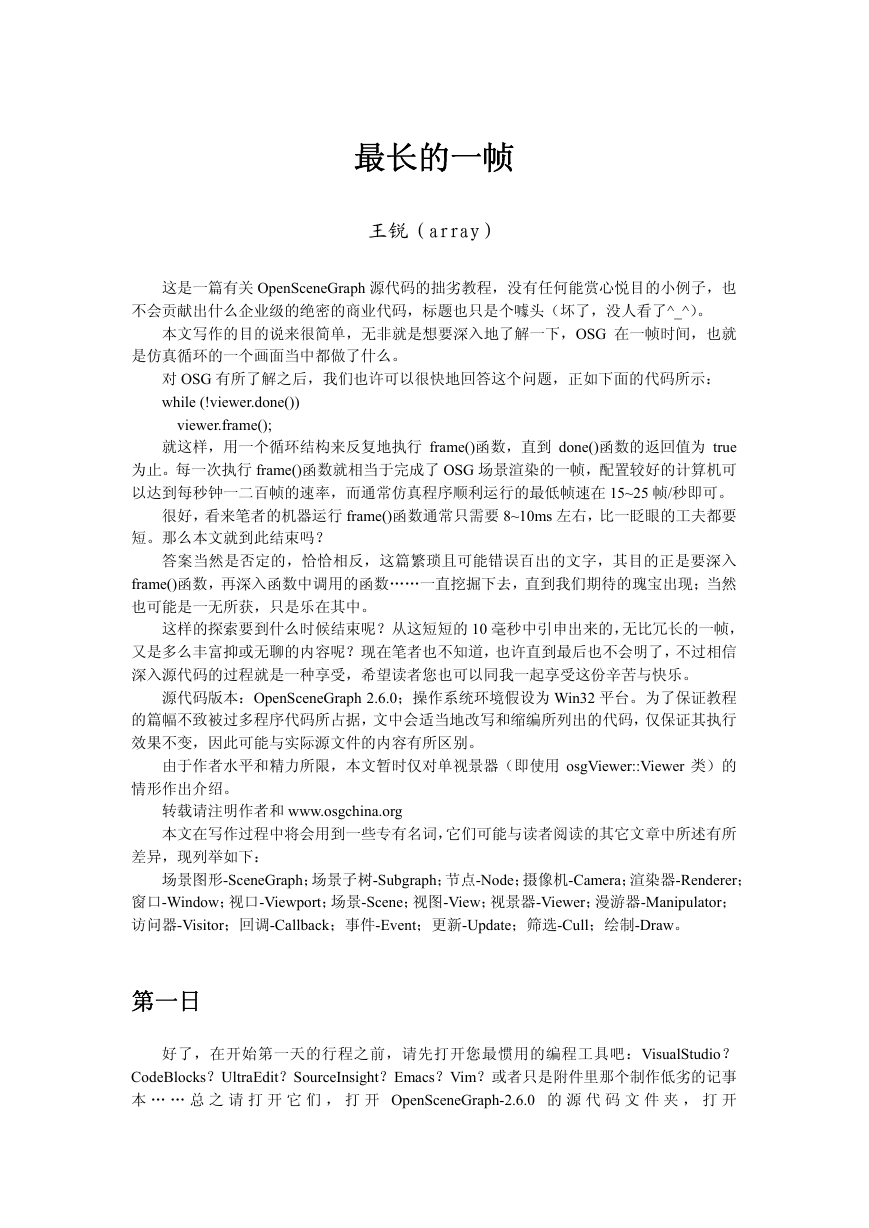

最长的一帧
王锐（array）
这是一篇有关 OpenSceneGraph 源代码的拙劣教程，没有任何能赏心悦目的小例子，也
不会贡献出什么企业级的绝密的商业代码，标题也只是个噱头（坏了，没人看了^_^）。
本文写作的目的说来很简单，无非就是想要深入地了解一下，OSG 在一帧时间，也就
是仿真循环的一个画面当中都做了什么。
对 OSG 有所了解之后，我们也许可以很快地回答这个问题，正如下面的代码所示：
while (!viewer.done())
viewer.frame();
就这样，用一个循环结构来反复地执行 frame()函数，直到 done()函数的返回值为 true
为止。每一次执行 frame()函数就相当于完成了 OSG 场景渲染的一帧，配置较好的计算机可
以达到每秒钟一二百帧的速率，而通常仿真程序顺利运行的最低帧速在 15~25 帧/秒即可。
很好，看来笔者的机器运行 frame()函数通常只需要 8~10ms 左右，比一眨眼的工夫都要
短。那么本文就到此结束吗？
答案当然是否定的，恰恰相反，这篇繁琐且可能错误百出的文字，其目的正是要深入
frame()函数，再深入函数中调用的函数……一直挖掘下去，直到我们期待的瑰宝出现；当然
也可能是一无所获，只是乐在其中。
这样的探索要到什么时候结束呢？从这短短的 10 毫秒中引申出来的，无比冗长的一帧，
又是多么丰富抑或无聊的内容呢？现在笔者也不知道，也许直到最后也不会明了，不过相信
深入源代码的过程就是一种享受，希望读者您也可以同我一起享受这份辛苦与快乐。
源代码版本：OpenSceneGraph 2.6.0；操作系统环境假设为 Win32 平台。为了保证教程
的篇幅不致被过多程序代码所占据，文中会适当地改写和缩编所列出的代码，仅保证其执行
效果不变，因此可能与实际源文件的内容有所区别。
由于作者水平和精力所限，本文暂时仅对单视景器（即使用 osgViewer::Viewer 类）的
情形作出介绍。
转载请注明作者和 www.osgchina.org
本文在写作过程中将会用到一些专有名词，它们可能与读者阅读的其它文章中所述有所
差异，现列举如下：
场景图形-SceneGraph；场景子树-Subgraph；节点-Node；摄像机-Camera；渲染器-Renderer；
窗口-Window；视口-Viewport；场景-Scene；视图-View；视景器-Viewer；漫游器-Manipulator；
访问器-Visitor；回调-Callback；事件-Event；更新-Update；筛选-Cull；绘制-Draw。
第一日
好了，在开始第一天的行程之前，请先打开您最惯用的编程工具吧：VisualStudio？
CodeBlocks？UltraEdit？SourceInsight？Emacs？Vim？或者只是附件里那个制作低劣的记事
本 … … 总 之 请 打 开 它 们 ， 打 开 OpenSceneGraph-2.6.0 的 源 代 码 文 件 夹 ， 打 开
osgViewer/ViewerBase.cpp 这个文件……同样的话就不再重复了。但是如果您没有这样做，
而仅仅是一边聊着 QQ，一边在电话里和女朋友发着牢骚，一边还要应付突然冲进来的老板，
一边打开这篇教程的话——对不起，我想您会在 1 分钟以内就对其感到厌烦，因为它就像天
书一样，或者就像一坨乱七八糟的毛线团，只有家里那只打着哈欠的小猫可能会过来捅上一
下。
不过不用担心，如果您已经耐着性子读到了这里，并且已经看到了 ViewerBase.cpp 中总
共 752 行规规矩矩的代码，那么我会尽全力协助您继续走完漫长的一帧的旅程，并在其中把
自己所知所得（不仅仅局限于那个该死的 frame 函数，而是遍及 OSG 的方方面面）全数灌
输给您。当然也希望您尽全力给我以打压、批评和指正，我只是一个普普通通的梦想着先找
个女朋友成家立业的毛头小子而已，如果我的话全都是对的，那么那些真正的图形学权威们
一定都住在寒风刺骨的珠穆朗玛峰顶上。
好了，废话不再多说。我们这就开始。
当前位置：osgViewer/ViewerBase.cpp 第 571 行，osgViewer::ViewerBase::frame()
frame 函数的内容本身几乎一眼就可以看完。不过要注意的是，这个函数是 ViewerBase
类的成员函数，而非 Viewer 类。因此，无论对于单视景器的 Viewer 类，还是多视景器的
CompositeViewer 类，frame 函数的内容都是相同的（因为它们都没有再重写这个函数的内容）。
该函数所执行的主要工作如下：
1、如果这是仿真系统启动后的第一帧，则执行 viewerInit()；此时如果还没有执行 realize()
函数，则执行它。
2、执行 advance 函数。
3、执行 eventTraversal 函数，顾名思义，这个函数将负责处理系统产生的各种事件，诸
如鼠标的移动，点击，键盘的响应，窗口的关闭等等，以及摄像机与场景图形的事件回调
（EventCallback）。
4、执行 updateTraversal 函数，这个函数负责遍历所有的更新回调（UpdateCallback）；
除此之外，它的另一个重要任务就是负责更新 DatabasePager 与 ImagePager 这两个重要的分
页数据处理组件。
5、执行 renderingTraversals 函数，这里将使用较为复杂的线程处理方法，完成场景的筛
选（cull）和绘制（draw）工作。
下面我们就按照 1~5 的顺序，开始我们的源代码解读之旅。
当前位置：osgViewer/View.cpp 第 227 行，osgViewer::View::init()
Viewer::viewerInit 函数只做了一件事，就是调用 View::init()函数，而这个 init 函数的工
作似乎也是一目了然的：无非就是完成视景器的初始化工作而已。
不过在我们离开这个函数，继续我们的旅程之前，还是仔细探究一下，这个初始化工作
到底包含了什么？
阅读某个函数的源代码过程中，如果能够大致知道这个函数的主要工作，并了解其中用
到的变量的功能，那么即使只有很少的注释内容，应该也可以顺利地读完所有代码。如果对
一些命名晦涩的变量不甚理解，或者根本不知道这个函数于运行流程中有何用途，那么理解
源代码的过程就会麻烦很多。
View::init 函数中出现了两个重要的类成员变量：_eventQueue 和_cameraManipulator，
并且还将一个 osgGA::GUIEventAdapter 的实例传入后者的初始化函数。
代码如下：
osg::ref_ptr initEvent = _eventQueue->createEvent();
initEvent->setEventType(osgGA::GUIEventAdapter::FRAME);
if (_cameraManipulator.valid())
_cameraManipulator->init(*initEvent, *this);
从变量的名称可以猜测出_eventQueue 的功能，它用于储存该视景器的事件队列。OSG
中代表事件的类是 osgGA::GUIEventAdapter，它可以用于表达各种类型的鼠标、键盘、触压
笔和窗口事件。在用户程序中，我们往往通过继承 osgGA::GUIEventHandler 类，并重写 handle
函 数 的 方 法 ， 获 取 实 时 的 鼠 标 / 键 盘 输 入 ， 并 进 而 实 现 相 应 的 用 户 代 码 （ 参 见
osgkeyboardmouse）。
_eventQueue 除了保存一个 GUIEventAdapter 的链表之外，还提供了一系列对链表及其
元素的操作函数，这其中，createEvent 函数的作用是分配和返回一个新的 GUIEventAdapter
事件的指针。
随后，这个新事件的类型被指定为 FRAME 事件，即每帧都会触发的一个事件。
那么，_cameraManipulator 呢？没错，它就是视景器中所用的场景漫游器的实例。通常
我 们 都 会 使 用 setCameraManipulator 来 设 置 这 个 变 量 的 内 容 ， 例 如 轨 迹 球 漫 游 器
（TrackballManipulator）可以使用鼠标拖动来观察场景，而驾驶漫游器（DriveManipulator）
则使用类似于汽车驾驶的效果来实现场景的漫游。
上面的代码将新创建的 FRAME 事件和 Viewer 对象本身传递给_cameraManipulator 的
init 函数，不同的漫游器（如 TrackballManipulator、DriveManipulator）会重写各自的 init 函
数，实现自己所需的初始化工作。如果读者希望自己编写一个场景的漫游器，那么覆写并使
用 osgGA::MatrixManipulator::init 就可以灵活地初始化自定义漫游器的功能了，它的调用时
机就在这里。
那么，回到 viewerInit 函数……很好，这次似乎没有更多的内容了。没想到一个短短的
函数竟然包含了那么多的信息，看来草率地阅读还真是使不得。
解读成果：
osgGA::EventQueue::createEvent，osgGA::MatrixManipulator::init，osgViewer::View::init，
osgViewer::Viewer::viewerInit。
悬疑列表：
无。
第二日
当前位置：osgViewer/Viewer.cpp 第 385 行，osgViewer::Viewer::realize()
Viewer::realize 函数是我们十分熟悉的另一个函数，从 OSG 问世以来，我们就习惯于在
进入仿真循环之前调用它（现在的 OSG 会自动调用这个函数，如果我们忘记的话），以完成
窗口和场景的“设置”工作。那么，什么叫做“设置”，这句简单的场景设置又包含了多少
内容呢？艰辛的旅程就此开始吧。
首先是一行：setCameraWithFocus(0)，其内容无非是设置类变量_cameraWithFocus 指向
的内容为 NULL。至于这个“带有焦点的摄像机”是什么意思，我们似乎明白，似乎又不明
白，就先放入一个“悬疑列表”（Todo List）中好了。
下面遇到的函数就比较重要了，因为我们将会在很多地方遇到它：
Contexts contexts;
getContexts(contexts);

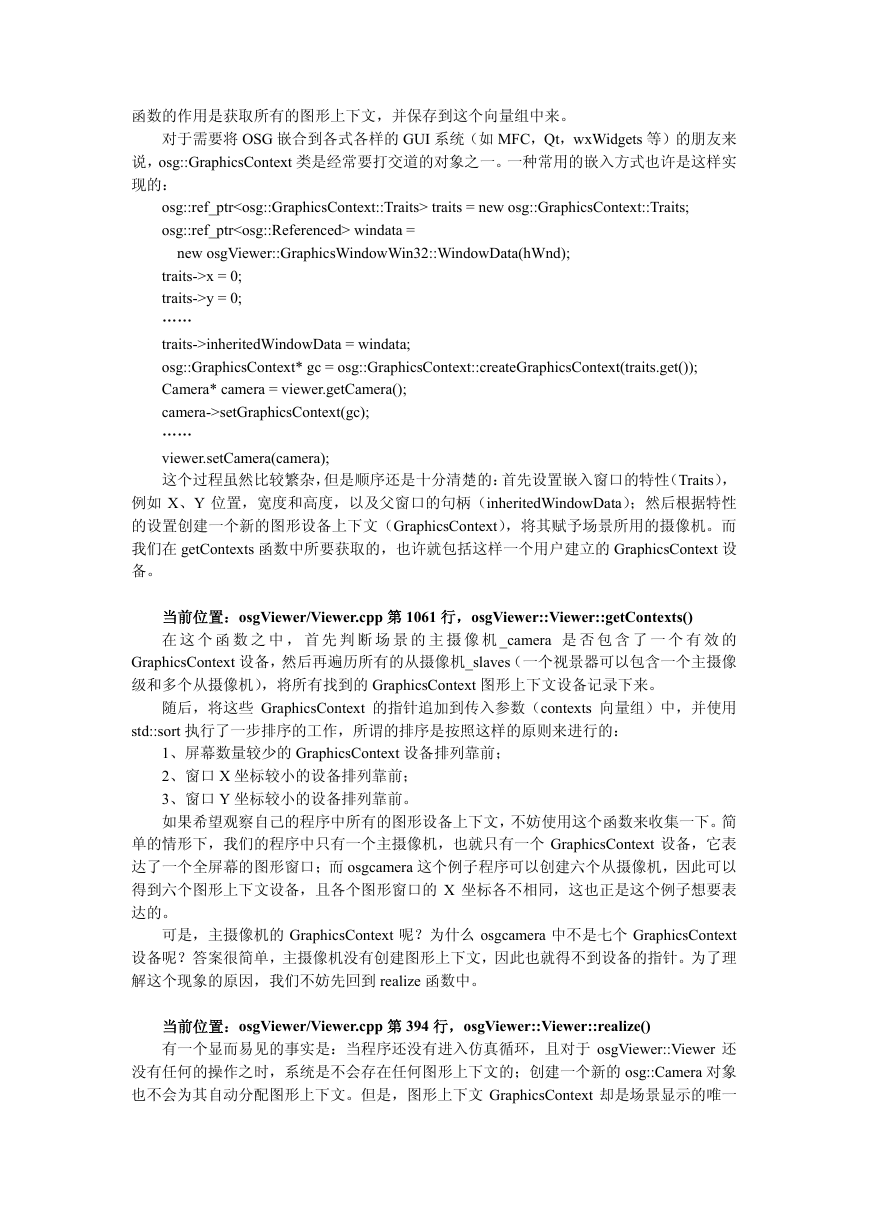

变量 contexts 是一个保存了 osg::GraphicsContext 指针的向量组，而 Viewer::getContexts
函数的作用是获取所有的图形上下文，并保存到这个向量组中来。
对于需要将 OSG 嵌合到各式各样的 GUI 系统（如 MFC，Qt，wxWidgets 等）的朋友来
说，osg::GraphicsContext 类是经常要打交道的对象之一。一种常用的嵌入方式也许是这样实
现的：
osg::ref_ptr traits = new osg::GraphicsContext::Traits;
osg::ref_ptr windata =
new osgViewer::GraphicsWindowWin32::WindowData(hWnd);
traits->x = 0;
traits->y = 0;
……
traits->inheritedWindowData = windata;
osg::GraphicsContext* gc = osg::GraphicsContext::createGraphicsContext(traits.get());
Camera* camera = viewer.getCamera();
camera->setGraphicsContext(gc);
……
viewer.setCamera(camera);
这个过程虽然比较繁杂，但是顺序还是十分清楚的：首先设置嵌入窗口的特性（Traits），
例如 X、Y 位置，宽度和高度，以及父窗口的句柄（inheritedWindowData）；然后根据特性
的设置创建一个新的图形设备上下文（GraphicsContext），将其赋予场景所用的摄像机。而
我们在 getContexts 函数中所要获取的，也许就包括这样一个用户建立的 GraphicsContext 设
备。
当前位置：osgViewer/Viewer.cpp 第 1061 行，osgViewer::Viewer::getContexts()
在 这 个 函 数 之 中 ， 首 先 判 断 场 景 的 主 摄 像 机 _camera 是 否 包 含 了 一 个 有 效 的
GraphicsContext 设备，然后再遍历所有的从摄像机_slaves（一个视景器可以包含一个主摄像
级和多个从摄像机），将所有找到的 GraphicsContext 图形上下文设备记录下来。
随后，将这些 GraphicsContext 的指针追加到传入参数（contexts 向量组）中，并使用
std::sort 执行了一步排序的工作，所谓的排序是按照这样的原则来进行的：
1、屏幕数量较少的 GraphicsContext 设备排列靠前；
2、窗口 X 坐标较小的设备排列靠前；
3、窗口 Y 坐标较小的设备排列靠前。
如果希望观察自己的程序中所有的图形设备上下文，不妨使用这个函数来收集一下。简
单的情形下，我们的程序中只有一个主摄像机，也就只有一个 GraphicsContext 设备，它表
达了一个全屏幕的图形窗口；而 osgcamera 这个例子程序可以创建六个从摄像机，因此可以
得到六个图形上下文设备，且各个图形窗口的 X 坐标各不相同，这也正是这个例子想要表
达的。
可是，主摄像机的 GraphicsContext 呢？为什么 osgcamera 中不是七个 GraphicsContext
设备呢？答案很简单，主摄像机没有创建图形上下文，因此也就得不到设备的指针。为了理
解这个现象的原因，我们不妨先回到 realize 函数中。
当前位置：osgViewer/Viewer.cpp 第 394 行，osgViewer::Viewer::realize()
有一个显而易见的事实是：当程序还没有进入仿真循环，且对于 osgViewer::Viewer 还
没有任何的操作之时，系统是不会存在任何图形上下文的；创建一个新的 osg::Camera 对象
也不会为其自动分配图形上下文。但是，图形上下文 GraphicsContext 却是场景显示的唯一
平台，系统有必要在开始渲染之前完成其创建工作。

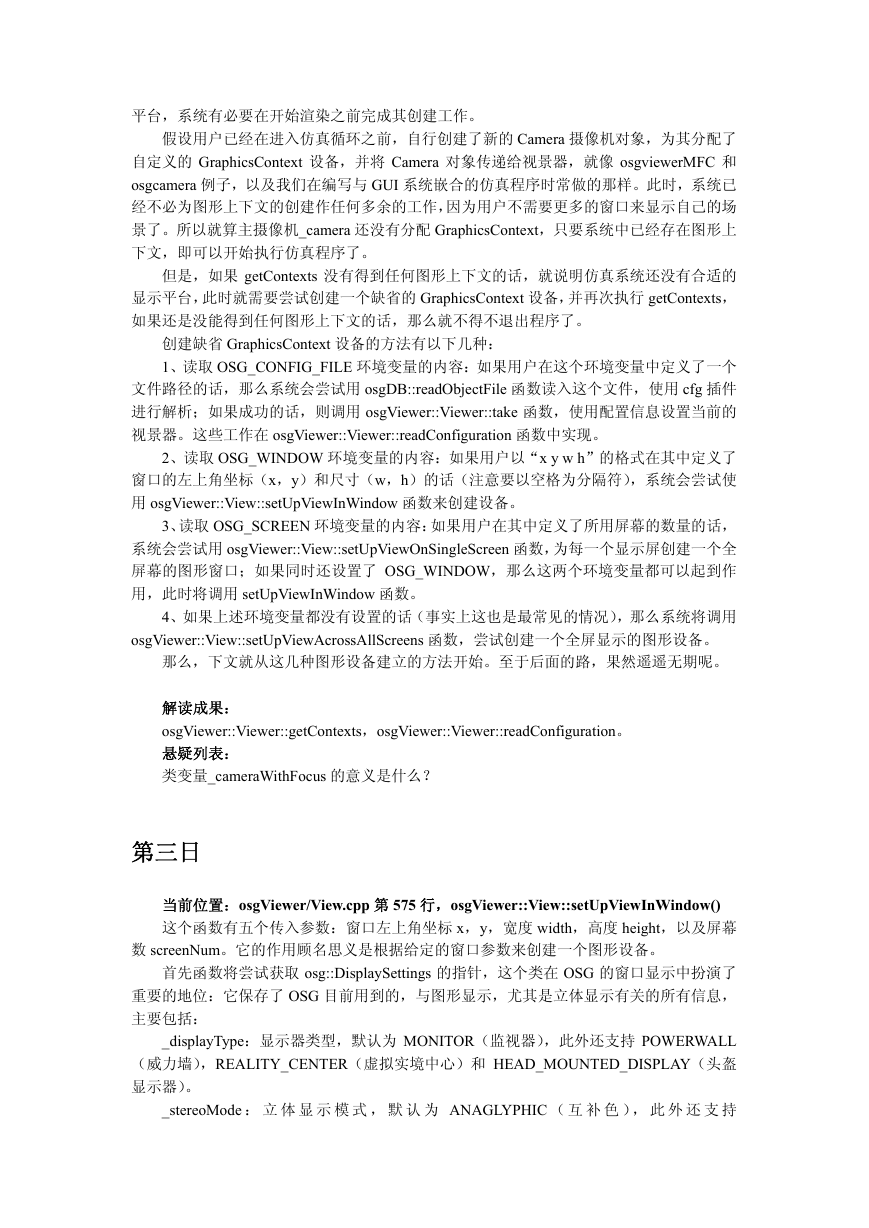

假设用户已经在进入仿真循环之前，自行创建了新的 Camera 摄像机对象，为其分配了
自定义的 GraphicsContext 设备，并将 Camera 对象传递给视景器，就像 osgviewerMFC 和
osgcamera 例子，以及我们在编写与 GUI 系统嵌合的仿真程序时常做的那样。此时，系统已
经不必为图形上下文的创建作任何多余的工作，因为用户不需要更多的窗口来显示自己的场
景了。所以就算主摄像机_camera 还没有分配 GraphicsContext，只要系统中已经存在图形上
下文，即可以开始执行仿真程序了。
但是，如果 getContexts 没有得到任何图形上下文的话，就说明仿真系统还没有合适的
显示平台，此时就需要尝试创建一个缺省的 GraphicsContext 设备，并再次执行 getContexts，
如果还是没能得到任何图形上下文的话，那么就不得不退出程序了。
创建缺省 GraphicsContext 设备的方法有以下几种：
1、读取 OSG_CONFIG_FILE 环境变量的内容：如果用户在这个环境变量中定义了一个
文件路径的话，那么系统会尝试用 osgDB::readObjectFile 函数读入这个文件，使用 cfg 插件
进行解析；如果成功的话，则调用 osgViewer::Viewer::take 函数，使用配置信息设置当前的
视景器。这些工作在 osgViewer::Viewer::readConfiguration 函数中实现。
2、读取 OSG_WINDOW 环境变量的内容：如果用户以“x y w h”的格式在其中定义了
窗口的左上角坐标（x，y）和尺寸（w，h）的话（注意要以空格为分隔符），系统会尝试使
用 osgViewer::View::setUpViewInWindow 函数来创建设备。
3、读取 OSG_SCREEN 环境变量的内容：如果用户在其中定义了所用屏幕的数量的话，
系统会尝试用 osgViewer::View::setUpViewOnSingleScreen 函数，为每一个显示屏创建一个全
屏幕的图形窗口；如果同时还设置了 OSG_WINDOW，那么这两个环境变量都可以起到作
用，此时将调用 setUpViewInWindow 函数。
4、如果上述环境变量都没有设置的话（事实上这也是最常见的情况），那么系统将调用
osgViewer::View::setUpViewAcrossAllScreens 函数，尝试创建一个全屏显示的图形设备。
那么，下文就从这几种图形设备建立的方法开始。至于后面的路，果然遥遥无期呢。
解读成果：
osgViewer::Viewer::getContexts，osgViewer::Viewer::readConfiguration。
悬疑列表：
类变量_cameraWithFocus 的意义是什么？
第三日
当前位置：osgViewer/View.cpp 第 575 行，osgViewer::View::setUpViewInWindow()
这个函数有五个传入参数：窗口左上角坐标 x，y，宽度 width，高度 height，以及屏幕
数 screenNum。它的作用顾名思义是根据给定的窗口参数来创建一个图形设备。
首先函数将尝试获取 osg::DisplaySettings 的指针，这个类在 OSG 的窗口显示中扮演了
重要的地位：它保存了 OSG 目前用到的，与图形显示，尤其是立体显示有关的所有信息，
主要包括：
_displayType：显示器类型，默认为 MONITOR（监视器），此外还支持 POWERWALL
（威力墙），REALITY_CENTER（虚拟实境中心）和 HEAD_MOUNTED_DISPLAY（头盔
显示器）。

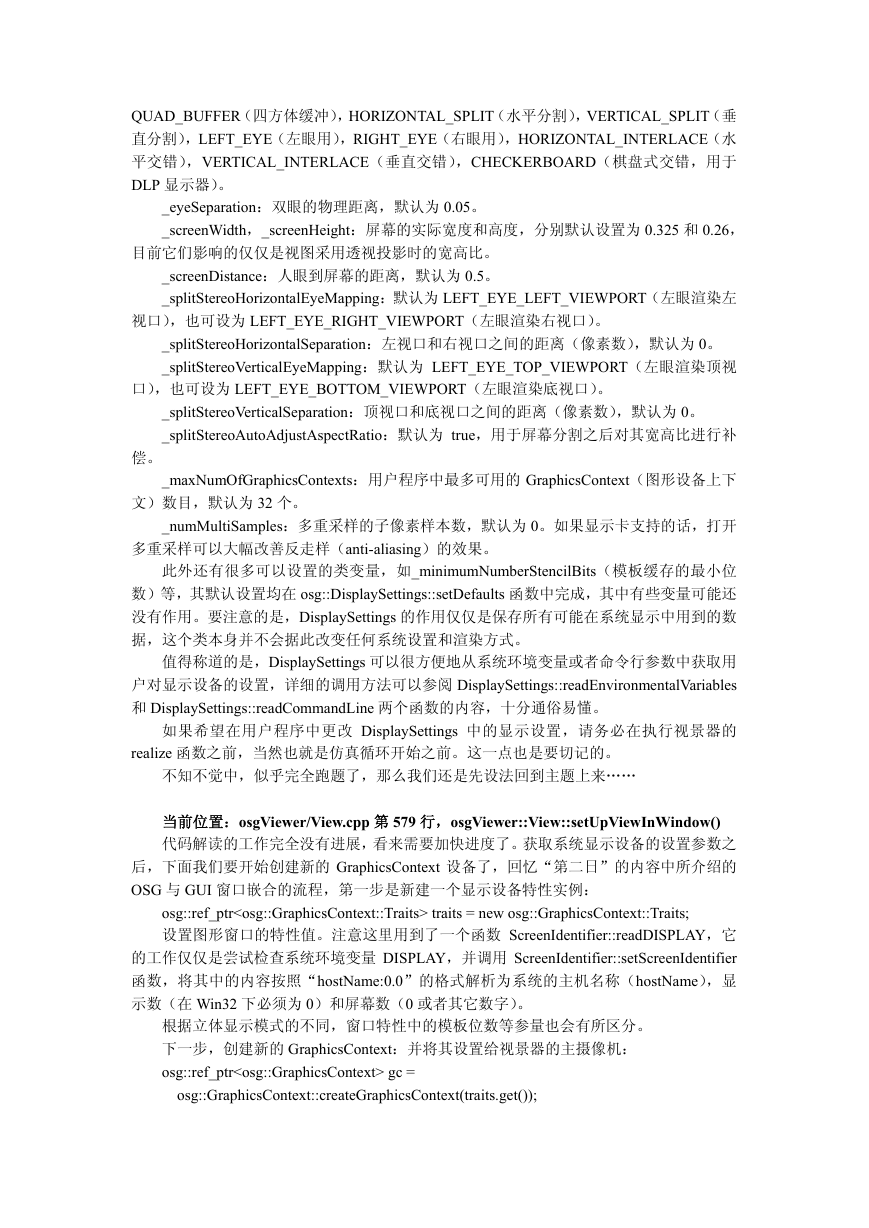

_stereoMode ： 立 体 显 示 模 式 ， 默 认 为 ANAGLYPHIC （ 互 补 色 ）， 此 外 还 支 持
QUAD_BUFFER（四方体缓冲），HORIZONTAL_SPLIT（水平分割），VERTICAL_SPLIT（垂
直分割），LEFT_EYE（左眼用），RIGHT_EYE（右眼用），HORIZONTAL_INTERLACE（水
平交错），VERTICAL_INTERLACE（垂直交错），CHECKERBOARD（棋盘式交错，用于
DLP 显示器）。
_eyeSeparation：双眼的物理距离，默认为 0.05。
_screenWidth，_screenHeight：屏幕的实际宽度和高度，分别默认设置为 0.325 和 0.26，
目前它们影响的仅仅是视图采用透视投影时的宽高比。
_screenDistance：人眼到屏幕的距离，默认为 0.5。
_splitStereoHorizontalEyeMapping：默认为 LEFT_EYE_LEFT_VIEWPORT（左眼渲染左
视口），也可设为 LEFT_EYE_RIGHT_VIEWPORT（左眼渲染右视口）。
_splitStereoHorizontalSeparation：左视口和右视口之间的距离（像素数），默认为 0。
_splitStereoVerticalEyeMapping：默认为 LEFT_EYE_TOP_VIEWPORT（左眼渲染顶视
口），也可设为 LEFT_EYE_BOTTOM_VIEWPORT（左眼渲染底视口）。
_splitStereoVerticalSeparation：顶视口和底视口之间的距离（像素数），默认为 0。
_splitStereoAutoAdjustAspectRatio：默认为 true，用于屏幕分割之后对其宽高比进行补
偿。
_maxNumOfGraphicsContexts：用户程序中最多可用的 GraphicsContext（图形设备上下
文）数目，默认为 32 个。
_numMultiSamples：多重采样的子像素样本数，默认为 0。如果显示卡支持的话，打开
多重采样可以大幅改善反走样（anti-aliasing）的效果。
此外还有很多可以设置的类变量，如_minimumNumberStencilBits（模板缓存的最小位
数）等，其默认设置均在 osg::DisplaySettings::setDefaults 函数中完成，其中有些变量可能还
没有作用。要注意的是，DisplaySettings 的作用仅仅是保存所有可能在系统显示中用到的数
据，这个类本身并不会据此改变任何系统设置和渲染方式。
值得称道的是，DisplaySettings 可以很方便地从系统环境变量或者命令行参数中获取用
户对显示设备的设置，详细的调用方法可以参阅 DisplaySettings::readEnvironmentalVariables
和 DisplaySettings::readCommandLine 两个函数的内容，十分通俗易懂。
如果希望在用户程序中更改 DisplaySettings 中的显示设置，请务必在执行视景器的
realize 函数之前，当然也就是仿真循环开始之前。这一点也是要切记的。
不知不觉中，似乎完全跑题了，那么我们还是先设法回到主题上来……
当前位置：osgViewer/View.cpp 第 579 行，osgViewer::View::setUpViewInWindow()
代码解读的工作完全没有进展，看来需要加快进度了。获取系统显示设备的设置参数之
后，下面我们要开始创建新的 GraphicsContext 设备了，回忆“第二日”的内容中所介绍的
OSG 与 GUI 窗口嵌合的流程，第一步是新建一个显示设备特性实例：
osg::ref_ptr traits = new osg::GraphicsContext::Traits;
设置图形窗口的特性值。注意这里用到了一个函数 ScreenIdentifier::readDISPLAY，它
的工作仅仅是尝试检查系统环境变量 DISPLAY，并调用 ScreenIdentifier::setScreenIdentifier
函数，将其中的内容按照“hostName:0.0”的格式解析为系统的主机名称（hostName），显
示数（在 Win32 下必须为 0）和屏幕数（0 或者其它数字）。
根据立体显示模式的不同，窗口特性中的模板位数等参量也会有所区分。
下一步，创建新的 GraphicsContext：并将其设置给视景器的主摄像机：
osg::ref_ptr gc =
osg::GraphicsContext::createGraphicsContext(traits.get());
_camera->setGraphicsContext(gc.get());
千 万 不 要 简 单 地 使 用 new 来 创 建 新 的 GraphicsContext 指 针 ， 因 为 相 比 起 来 ，
createGraphicsContext 还完成了这样一些工作：
1、获取窗口系统 API 接口，即 GraphicsContext::WindowingSystemInterface 的实例；
2、执行 setUndefinedScreenDetailsToDefaultScreen 函数，如果用户没有设置屏幕数，则
自动设置为缺省值 0；
3、返回 WindowingSystemInterface::createGraphicsContext 的值。
看似一切顺利，但是稍一深究就会发现，这里面存在了一个重要但是不好理解的问题：
WindowingSystemInterface::createGraphicsContext 可是一个纯虚函数，它怎么可能返回新建
立的图形设备上下文呢？事实上，这个看似简单的 WindowingSystemInterface 结构体也是另
有玄机的，注意这个函数：
void GraphicsContext::setWindowingSystemInterface
(WindowingSystemInterface* callback);
它的作用是指定操作平台所使用的视窗 API 接口，也就是在特定的系统平台上创建图
形窗口的时候，将会使用到哪些本地 API 函数。当然，Windows 系统要使用 Win32 API，而
Linux 系统要使用 X11 API，Apple 系统则使用 Carbon。
一切有关视窗 API 接口的工作都是由 GraphicsWindowWin32，GraphicsWindowX11 和
GraphicsWindowCarbon 这三个类及其协作类来完成；而指定使用哪一个窗口系统 API 接口
的 关 键 ， 就 在 于 源 文 件 osgViewer/GraphicsWindowWin32.cpp 中 定 义 的 结 构 体
RegisterWindowingSystemInterfaceProxy 了 ， 仔 细 研 读 一 下 这 个 结 构 体 和 刚 才 所 述 的
setWindowingSystemInterface 函 数 的 关 系 ， 还 有 注 意 那 个 紧 跟 着 结 构 体 的 全 局 变 量
（GraphicsWindowWin32.cpp，2367 行），相信您一定会大呼巧妙的。
什么，GraphicsWindowX11.cpp 中也有这个结构体？那么请仔细检查一下 CMake 自动
生成的 osgViewer.vcproj 工程，看看有没有包含这个多余的文件（对于 Windows 系统来说）
——这也许就是使用 CMake 来实现跨平台编译的好处之一了。
至于 WindowingSystemInterface::createGraphicsContext 函数是如何使用 Win32 API 来实
现图形设备的创建的，鉴于本文并不想追赶《资本论》的宏伟规模，就不再深究了，读者不
妨自行刨根问底。
回来吧，回来吧。还是让我们回到 setUpViewInWindow 函数中来。
这个函数剩下的内容并不是很多，也不难理解，主要的工作有：
1、调用 osgGA::GUIEventAdapter::setWindowRectangle 记录新建立的窗口设备的大小，
因而这个设备上产生的键盘和鼠标事件可以以此为依据。
2、设置主摄像机_camera 的透视投影参数，并设置新的 Viewport 视口。
3、执行 osg::Camera::setDrawBuffer 和执行 osg::Camera:: setReadBuffer 函数，这实质上
相当于在渲染的过程中执行 glDrawBuffer 和 glReadBuffer，从而自动设置此摄像机想要绘制
和读取的缓存。
就这样。不过这回真是一次又一次地离题万里……希望我们还是从中得到了一些收获和
启迪的，对吗？
解读成果：
osg::DisplaySettings::setDefaults，osg::GraphicsContext::createGraphicsContext，
osgViewer::View:: setUpViewInWindow。
悬疑列表：
类变量_cameraWithFocus 的意义是什么？

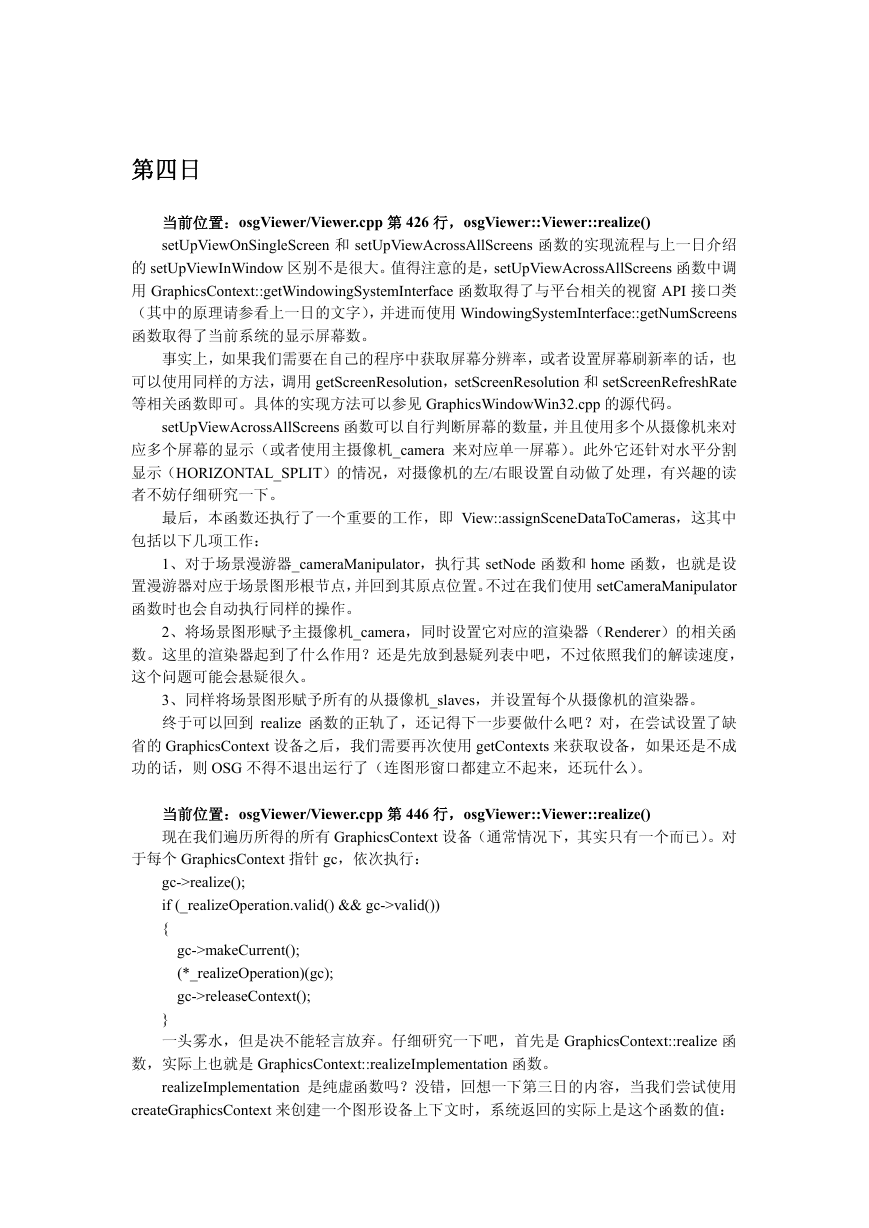

第四日
当前位置：osgViewer/Viewer.cpp 第 426 行，osgViewer::Viewer::realize()
setUpViewOnSingleScreen 和 setUpViewAcrossAllScreens 函数的实现流程与上一日介绍
的 setUpViewInWindow 区别不是很大。值得注意的是，setUpViewAcrossAllScreens 函数中调
用 GraphicsContext::getWindowingSystemInterface 函数取得了与平台相关的视窗 API 接口类
（其中的原理请参看上一日的文字），并进而使用 WindowingSystemInterface::getNumScreens
函数取得了当前系统的显示屏幕数。
事实上，如果我们需要在自己的程序中获取屏幕分辨率，或者设置屏幕刷新率的话，也
可以使用同样的方法，调用 getScreenResolution，setScreenResolution 和 setScreenRefreshRate
等相关函数即可。具体的实现方法可以参见 GraphicsWindowWin32.cpp 的源代码。
setUpViewAcrossAllScreens 函数可以自行判断屏幕的数量，并且使用多个从摄像机来对
应多个屏幕的显示（或者使用主摄像机_camera 来对应单一屏幕）。此外它还针对水平分割
显示（HORIZONTAL_SPLIT）的情况，对摄像机的左/右眼设置自动做了处理，有兴趣的读
者不妨仔细研究一下。
最后，本函数还执行了一个重要的工作，即 View::assignSceneDataToCameras，这其中
包括以下几项工作：
1、对于场景漫游器_cameraManipulator，执行其 setNode 函数和 home 函数，也就是设
置漫游器对应于场景图形根节点，并回到其原点位置。不过在我们使用 setCameraManipulator
函数时也会自动执行同样的操作。
2、将场景图形赋予主摄像机_camera，同时设置它对应的渲染器（Renderer）的相关函
数。这里的渲染器起到了什么作用？还是先放到悬疑列表中吧，不过依照我们的解读速度，
这个问题可能会悬疑很久。
3、同样将场景图形赋予所有的从摄像机_slaves，并设置每个从摄像机的渲染器。
终于可以回到 realize 函数的正轨了，还记得下一步要做什么吧？对，在尝试设置了缺
省的 GraphicsContext 设备之后，我们需要再次使用 getContexts 来获取设备，如果还是不成
功的话，则 OSG 不得不退出运行了（连图形窗口都建立不起来，还玩什么）。
当前位置：osgViewer/Viewer.cpp 第 446 行，osgViewer::Viewer::realize()
现在我们遍历所得的所有 GraphicsContext 设备（通常情况下，其实只有一个而已）。对
于每个 GraphicsContext 指针 gc，依次执行：
gc->realize();
if (_realizeOperation.valid() && gc->valid())
{
gc->makeCurrent();
(*_realizeOperation)(gc);
gc->releaseContext();
}
一头雾水，但是决不能轻言放弃。仔细研究一下吧，首先是 GraphicsContext::realize 函
数，实际上也就是 GraphicsContext::realizeImplementation 函数。
realizeImplementation 是纯虚函数吗？没错，回想一下第三日的内容，当我们尝试使用
createGraphicsContext 来创建一个图形设备上下文时，系统返回的实际上是这个函数的值：
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
