更改 cortex-m3 启动地址并调试 By Cerman 开发流程： 1. 在目标选项卡中选择 flash 烧写区域，如图 1 所示。Stm32f103zet6 的 flash 空间有 512k,这里从 flash 的最后一个页进行烧写，起始地址为 0x08010000,剩余空间大小为 0x70000。图 1 目标选项卡选项 2. 在输出选项卡中注意生成的可执行文件名及其路径，这里工程名为 text3,如图 2 所示。生成文件位置供后续脚本文件制作使用。 1

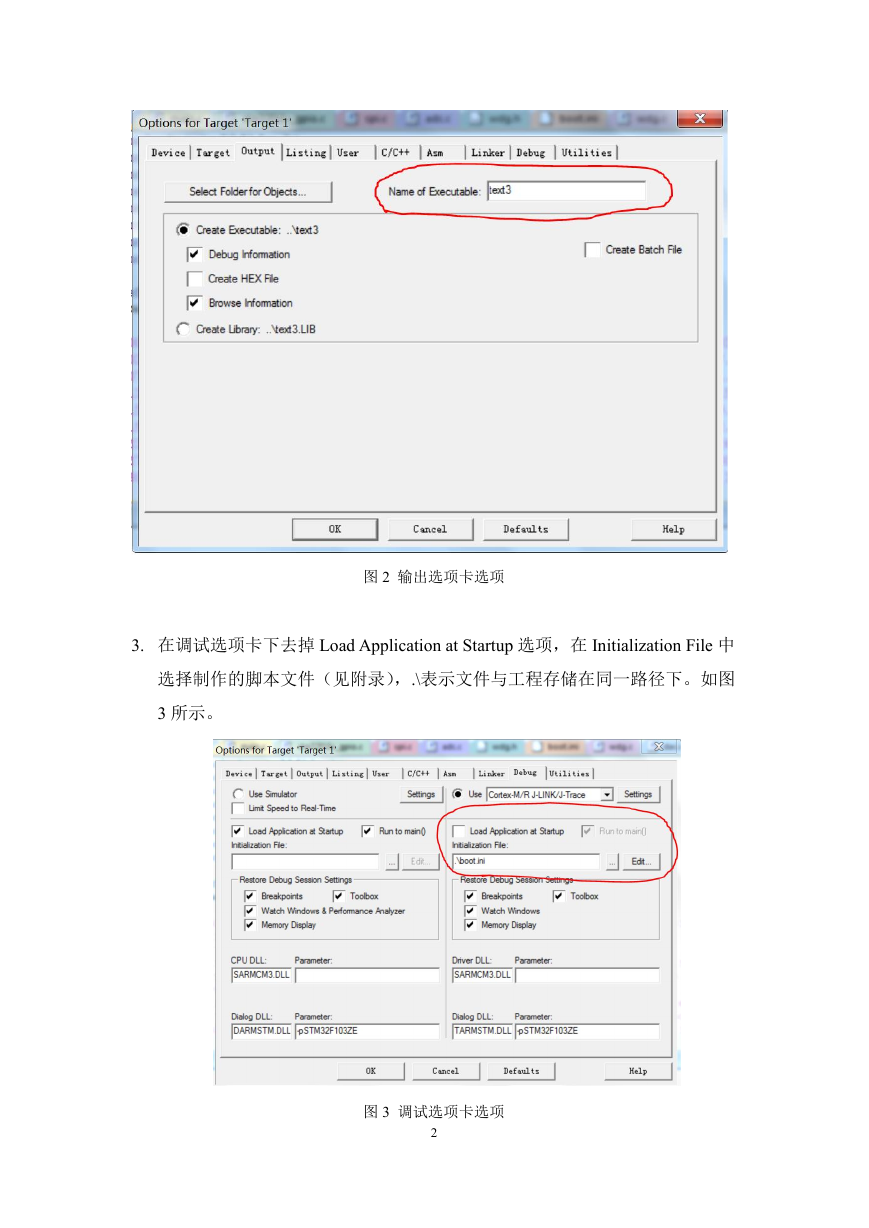

图 2 输出选项卡选项 3. 在调试选项卡下去掉 Load Application at Startup 选项，在 Initialization File 中选择制作的脚本文件（见附录），.\表示文件与工程存储在同一路径下。如图 3 所示。图 3 调试选项卡选项 2

4.在功能选项卡中勾掉 Update Target before Debugging,如图 4 所示。图 4 功能选项卡选项 5.在 Settings->Flash Download 界面编辑编程算法，改变地址范围到期望值，如图 5 所示。图 5 下载选项卡选项 3

6.点击 Debug 按钮进行程序的下载和调试，如图 6 所示。在调试界面的 restart 按钮不可用，若要复位可重新进入调试界面。效果如图 7 所示,这样就可以改变程序的烧写地址并调试了！图 6 菜单栏相关按钮图 7 修改地址后的调试界面 4

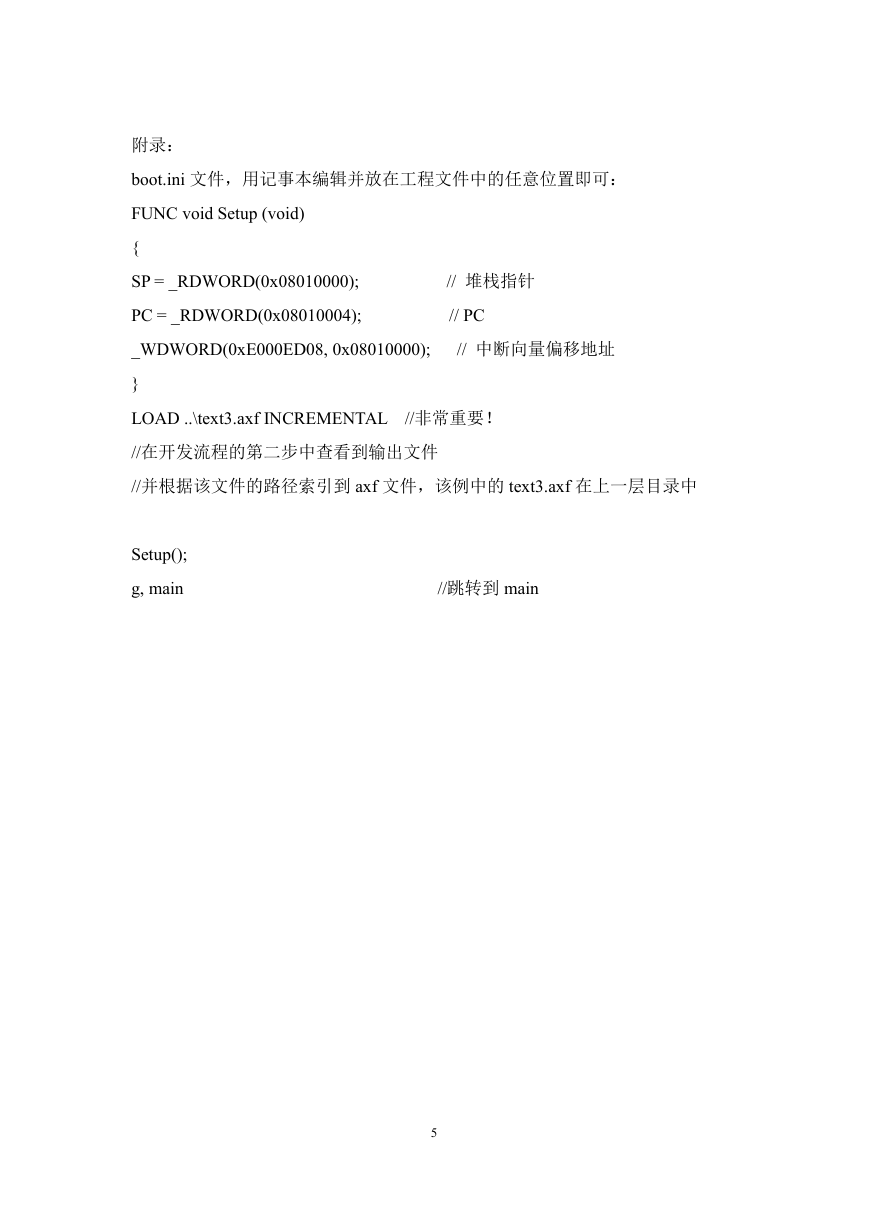

附录： boot.ini 文件，用记事本编辑并放在工程文件中的任意位置即可： FUNC void Setup (void) { SP = _RDWORD(0x08010000); PC = _RDWORD(0x08010004); _WDWORD(0xE000ED08, 0x08010000); } LOAD ..\text3.axf INCREMENTAL //非常重要！ //在开发流程的第二步中查看到输出文件 //并根据该文件的路径索引到 axf 文件，该例中的 text3.axf 在上一层目录中 // 堆栈指针 // PC // 中断向量偏移地址 Setup(); g, main //跳转到 main 5
