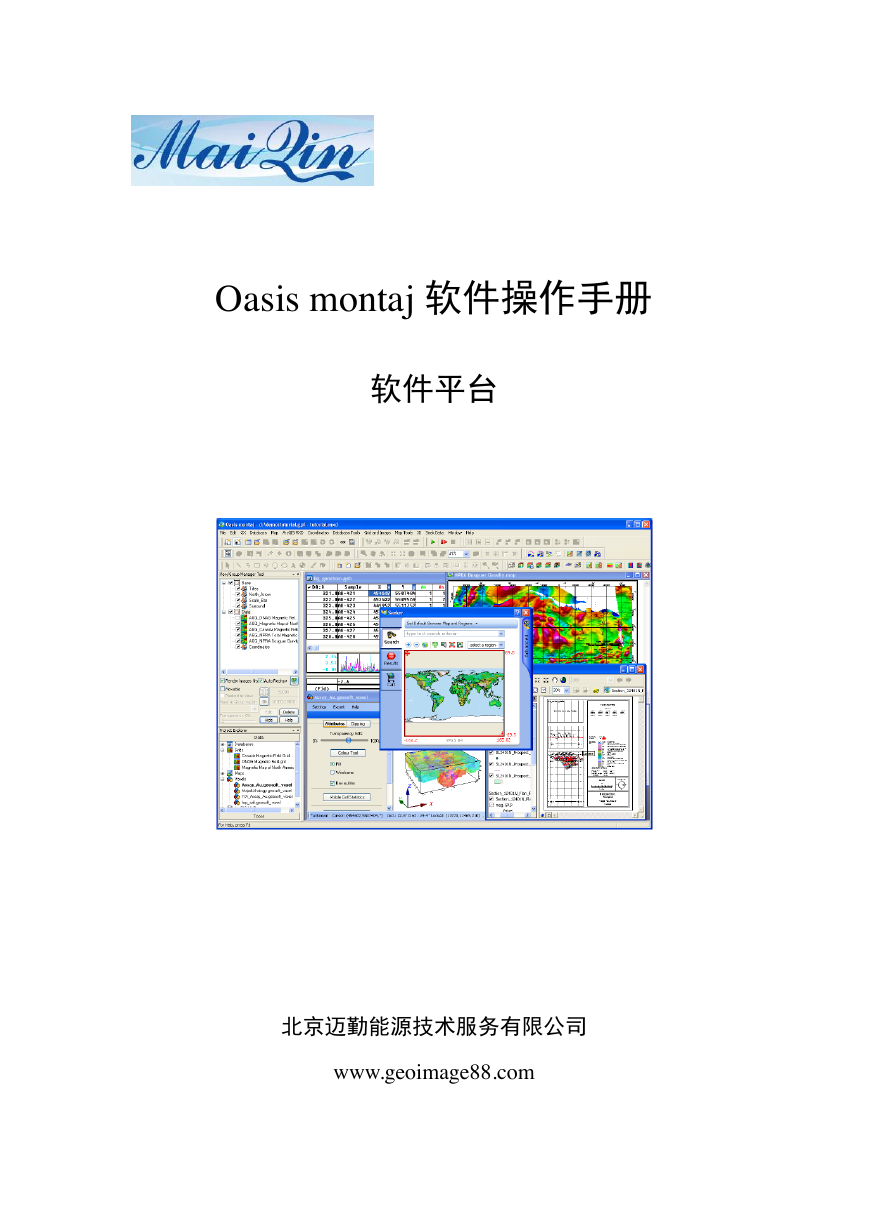

Oasis montaj 软件操作手册软件平台北京迈勤能源技术服务有限公司 www.geoimage88.com

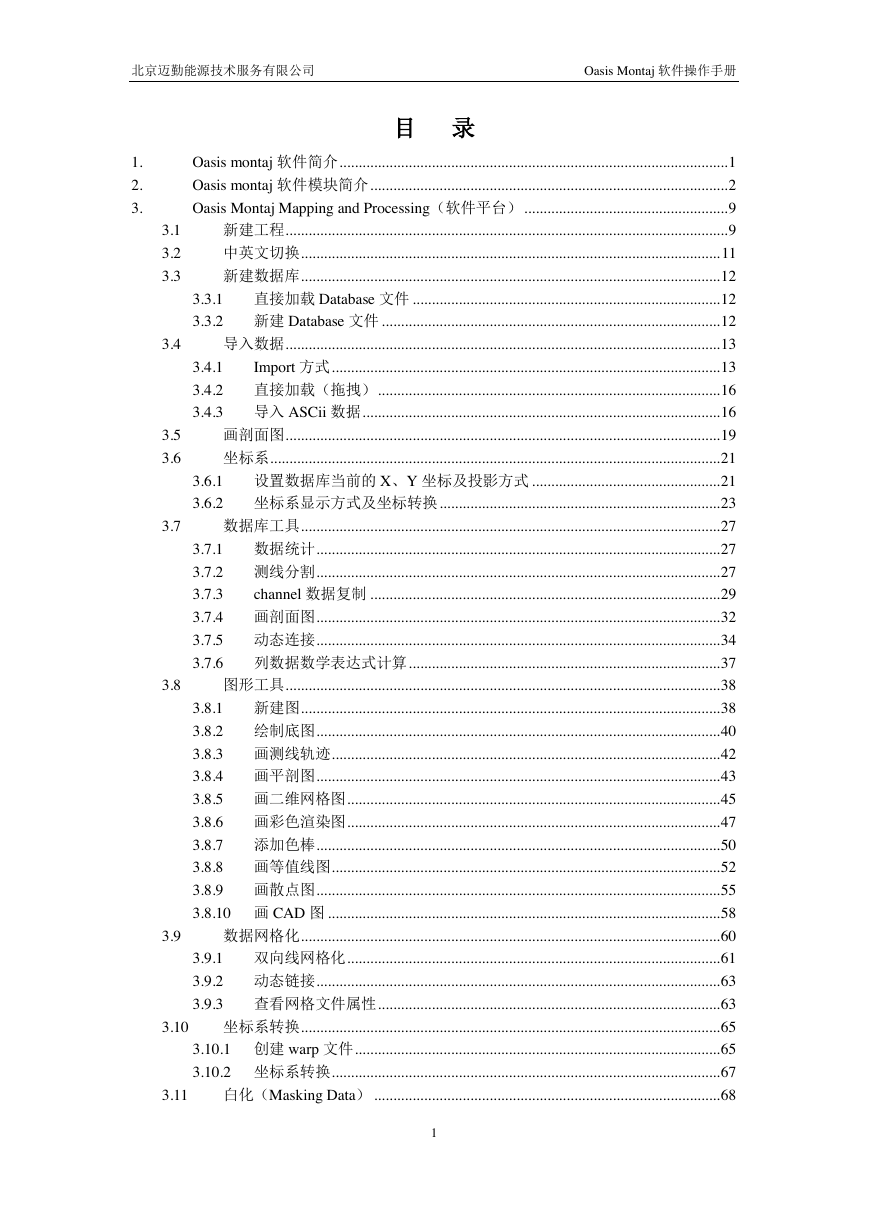

北京迈勤能源技术服务有限公司 Oasis Montaj 软件操作手册 1. 2. 3. 目录 Oasis montaj 软件简介 ..................................................................................................... 1 Oasis montaj 软件模块简介 ............................................................................................. 2 Oasis Montaj Mapping and Processing（软件平台） ..................................................... 9 新建工程 ................................................................................................................... 9 中英文切换 ............................................................................................................. 11 新建数据库 ............................................................................................................. 12 3.3.1 直接加载 Database 文件 ................................................................................ 12 3.3.2 新建 Database 文件 ........................................................................................ 12 导入数据 ................................................................................................................. 13 Import 方式 ..................................................................................................... 13 3.4.1 3.4.2 直接加载（拖拽） ......................................................................................... 16 3.4.3 导入 ASCii 数据 ............................................................................................. 16 画剖面图 ................................................................................................................. 19 坐标系 ..................................................................................................................... 21 3.6.1 设置数据库当前的 X、Y 坐标及投影方式 ................................................. 21 3.6.2 坐标系显示方式及坐标转换 ......................................................................... 23 数据库工具 ............................................................................................................. 27 3.7.1 数据统计 ......................................................................................................... 27 3.7.2 测线分割 ......................................................................................................... 27 channel 数据复制 ........................................................................................... 29 3.7.3 3.7.4 画剖面图 ......................................................................................................... 32 3.7.5 动态连接 ......................................................................................................... 34 3.7.6 列数据数学表达式计算 ................................................................................. 37 图形工具 ................................................................................................................. 38 3.8.1 新建图 ............................................................................................................. 38 3.8.2 绘制底图 ......................................................................................................... 40 3.8.3 画测线轨迹 ..................................................................................................... 42 3.8.4 画平剖图 ......................................................................................................... 43 3.8.5 画二维网格图 ................................................................................................. 45 3.8.6 画彩色渲染图 ................................................................................................. 47 3.8.7 添加色棒 ......................................................................................................... 50 3.8.8 画等值线图 ..................................................................................................... 52 3.8.9 画散点图 ......................................................................................................... 55 3.8.10 画 CAD 图 ...................................................................................................... 58 数据网格化 ............................................................................................................. 60 3.9.1 双向线网格化 ................................................................................................. 61 3.9.2 动态链接 ......................................................................................................... 63 3.9.3 查看网格文件属性 ......................................................................................... 63 坐标系转换 ............................................................................................................. 65 3.10.1 创建 warp 文件 ............................................................................................... 65 3.10.2 坐标系转换 ..................................................................................................... 67 白化（Masking Data） .......................................................................................... 68 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 3.10 3.11 1

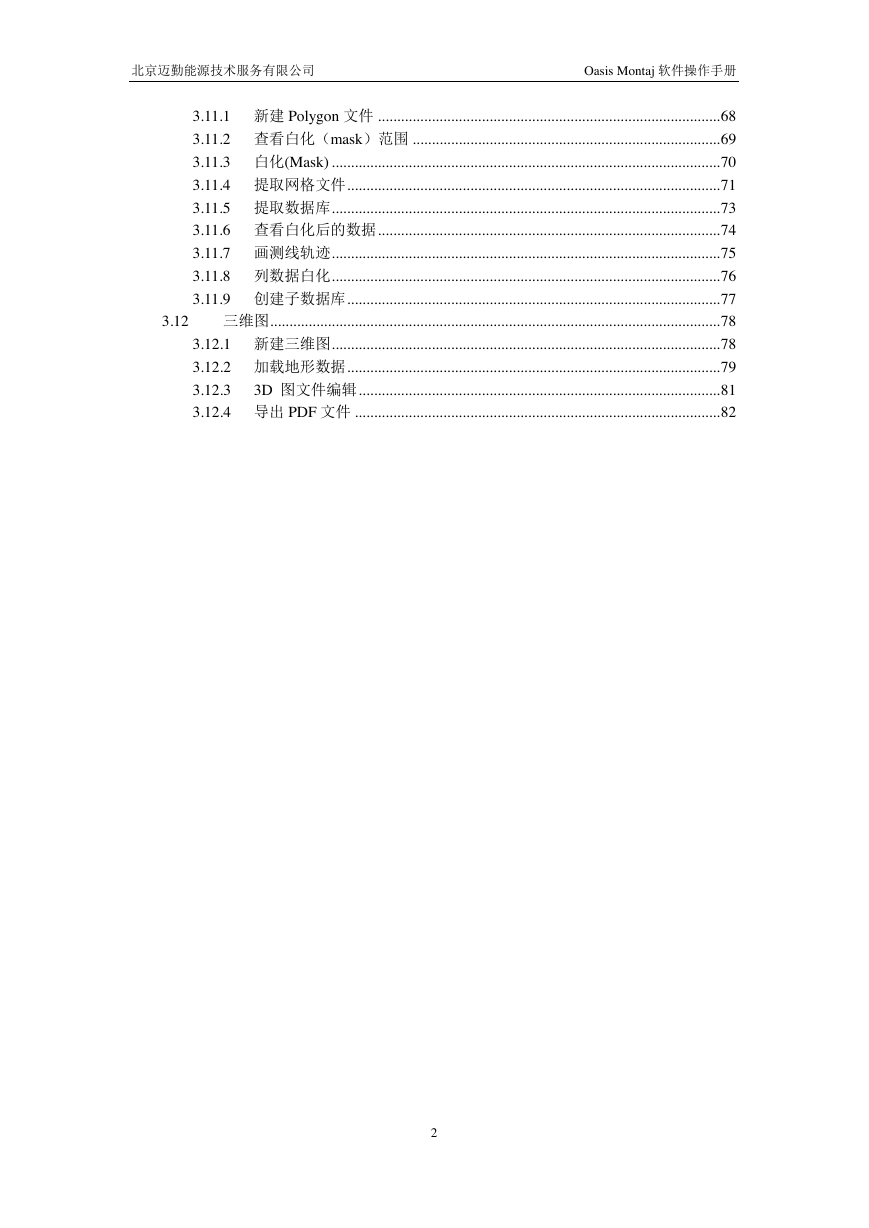

北京迈勤能源技术服务有限公司 Oasis Montaj 软件操作手册 3.11.1 新建 Polygon 文件 ......................................................................................... 68 3.11.2 查看白化（mask）范围 ................................................................................ 69 3.11.3 白化(Mask) ..................................................................................................... 70 3.11.4 提取网格文件 ................................................................................................. 71 3.11.5 提取数据库 ..................................................................................................... 73 3.11.6 查看白化后的数据 ......................................................................................... 74 3.11.7 画测线轨迹 ..................................................................................................... 75 3.11.8 列数据白化 ..................................................................................................... 76 3.11.9 创建子数据库 ................................................................................................. 77 三维图 ..................................................................................................................... 78 3.12.1 新建三维图 ..................................................................................................... 78 3.12.2 加载地形数据 ................................................................................................. 79 3D 图文件编辑 .............................................................................................. 81 3.12.3 3.12.4 导出 PDF 文件 ............................................................................................... 82 3.12 2

北京迈勤能源技术服务有限公司 Oasis Montaj 软件操作手册 1. Oasis montaj 软件简介 Oasis montaj 是加拿大 Geosoft 公司研发的一款功能强大的用于地球科学调查和勘探的成图及数据处理软件。Oasis montaj 软件能够对大量的地球物理、地球化学和地质数据进行综合、处理、可视化和比较；它能够对数据进行快速分析，以帮助用户及时解决问题并做出决定。Oasis montaj 扩展模块含有地球物理和地球化学分析、三维钻孔成图、重力和磁力滤波、数据校正、解释和其它功能。另外，由 Geosoft 公司的技术合作伙伴开发的 montaj plus 扩展模块，采用 Oasis montaj 软件平台在 montaj 环境下提供专业的重力和磁力数据处理和正反演模拟。通过 montaj 软件地球科学家可以在一个整合的环境下有效地输入、浏览、处理和共享地球科学数据，并对数据进行栅格化和成图。Oasis montaj 软件包包括丰富的内置数据输入、处理、可视化及一体化功能。它代表了 Geosoft 从基本到高级的栅格化技术和成图功能。一系列的 montaj 扩展功能可以对地球物理和地球化学数据进行处理、分析及质量控制，使 Oasis montaj 成为一套世界上功能最强大最完善的地球科学成图和处理系统。 2012 年 1 月 1 日起，Geosoft 公司选择北京迈勤能源技术服务有限公司为其在中国（包括大陆、香港、台湾）的唯一业务合作伙伴和销售代表，全面负责 Geosoft 公司在华业务销售、售后服务及技术支持。Oasis Montaj 软件自进入中国以来得到广泛的应用，主要有以下几个方面: -航空、海洋和地面重力及磁力探测数据处理、分析及质量控制 -矿产勘探及评估 -油、气储量勘探 -未爆炸军火(UXO)探测 -地质和水文地质调查 -环境调查 -考古调查 -海洋学研究地址：北京市朝阳区新源南路 6 号京城大厦 3502 室 1 电话：010-84863903 网址：www.geoimage88.com

北京迈勤能源技术服务有限公司 Oasis Montaj 软件操作手册 2. Oasis montaj 软件模块简介 Oasis Montaj Mapping and Processing（软件平台） Oasis Montaj 软件平台是 Oasis Montaj 软件的一大特色，具有以下几大特点：高性能的数据库 Oasis Montaj 的高性能数据库可以储存超大量的数据，数据库内存储的数据用表格和联合剖面图窗口来调取和显示。用户通过数据库可以在勘探项目周期的每一阶段中采集、保存、处理和分析大量数据，将其可视化，并与其它数据和信息整合在一起。Geosoft 的高级投影引擎可以提供同步坐标投影功能。动态链接 Oasis Montaj 为客户提供多种数据输入、数据编辑和结果评估工具。采用 Oasis Montaj 软件，地球科学家可以对图像直接进行编辑，也可以将图像进行动态链接，回溯制图过程，所有这些工作都可以在一个制图环境中完成。通过对 Oasis Montaj 中多个影像、图形、剖面、数据和元数据进行动态链接，可以对视图中的共同特性及感兴趣的区域提供快速参考。先进的数据网格化功能 Oasis Montaj 的网格算法能够快速、高效、最优地处理大量地球科学数据。强大灵活的网格算法软件先进的网格化功能支持多种算法:最小曲率法(Minimum Curvature)、双向法(Bi-Directional )、倾向法(Trended)、梯度法(Gradient)、三角网法(Tinning)和克里格法(Kriging)，各种先进的网格处理工具和辅助工具增强了对网格数据的操控能力。专业成图 Oasis Montaj 丰富的绘图功能使用户能快速方便地创建多种不同类型的图，包括网格图、地表填图、柱状图和地下位置图。软件配置有灵活的高程算法、梯度调控功能、高程值标注功能，从而使用户可以轻松编制出高标准的专业图件。三维视图 Oasis Montaj 软件提供多种方式来显示三维数据，可以同时显示多个三维层面，每一个层面都有自己的三维表面、专业内容和在三维空间中的方位。叠加的三维图用户可以在地形图或数字高程模型(DEM)图上叠加彩色网格图或影像文件，地址：北京市朝阳区新源南路 6 号京城大厦 3502 室 2 电话：010-84863903 网址：www.geoimage88.com

北京迈勤能源技术服务有限公司 Oasis Montaj 软件操作手册三维技术可以让你轻松显示任何种类的 Geosoft 图集，图集可以包含各种图像、符号和解释信息。 Oasis Montaj 也包括 Geosoft DAP 终端插件，使用户能通过局域网或互连网直接从 DAP 服务器上搜索和检索地质科学数据库、影像文件和其它图形数据。 Geophysics（地球物理）该提供了广泛的滤波器和统计工具，可以用于处理巨量地球物理数据。一维空间滤波器可以帮助地球物理学家利用各种空间域滤波器(线性的和非线性的)处理数据，一维快速傅立叶变换（1D FFT）滤波器可以使用不同的傅立叶域滤波器对一维（线性）势场和其它数据进行处理，可以利用各种地质学统计工具进行综合分析和高级统计工作，包括柱状图、散点图、三角图分析，以及基于编码或图层分类的子数据库分析工作。 MAGMAP Filtering （MAGMAP 滤波）该模块为在 Oasis Montaj 中，利用一个二维快速傅立叶（2D-FFT）滤波器函数库可以把常规的傅立叶域滤波器用于已经网格化（网格又称为“网格”）的数据， MAGMAP 通过使用广泛的地球物理滤波器和数学滤波器，可以快速处理网格化的数据和提升网格数据的质量，轻松地同时使用多个滤波器，修改选定滤波器的参数，并定义和使用自己的滤波器。 Grav/Mag Interpratation（重磁解释）利用欧拉三维反褶积（Euler 3D Deconvolution）处理程序，对已经网格化的磁法和重力数据进行自动定位并确定场源深度，Euler 3D 可以自动进行三维地质解释，可以描述磁力和重力场源的边界并计算出其深度。还包括用于金伯利岩勘探的 Keating 磁场相关系数工具（Keating Magnetic Correlation Coefficients tool），这个工具使用一种简明的模式识别技术，用于定位与模拟与金伯利岩筒的响应相似的磁异常体。场源边缘检测工具（Source Edge Detection tool）通过分析局部梯度可以定位地质体边缘（地质接触关系）或确定位场数据的峰值区。场源参数成像工具（Source Parameter Imaging tool）可以快速轻松的计算出磁源体的深度。 Gridknit（网格图缝合）这个模块提供了两个先进的方法，用于快速、精确的融合任意两幅地球物理地址：北京市朝阳区新源南路 6 号京城大厦 3502 室 3 电话：010-84863903 网址：www.geoimage88.com

北京迈勤能源技术服务有限公司 Oasis Montaj 软件操作手册网格图，混合法（blending method）可以通过标准光滑函数快速地融合网格图，缝合法（suturing method）可以自动或手工定义一条缝合路径，然后使用一种专用的多频率校正算法消除缝合路径上网格之间的差异，“贴邮票”式的缝合法可以让轻松的把高分辨率的网格图嵌入区域性背景图中。 Geophysics Leveling（地球物理水平校正）地球物理水准校正扩展模块具有先进的处理和增强航磁和其它地球物理数据的功能。该扩展模块提供了一种步进式的方法，可以完成多种水准校正工作。水平差微调功能可以实现测线数据的微小水平差校正。地球物理水准校正模块用于：评价数据的系统误差和噪音水平；校正地球物理数据中的系统误差(磁场基站校正、延迟校正、场源校正、国际地磁参考场(IGRF) 校正；找到并编辑交会点(数据集中任意线之间)；实现联络线的统计水准校正(规则勘探线或闭合线)；实现勘探线的精确水准测量；实现勘探线数据库的水准微调校正；去除那些在联络线水准校正后仍然保留在航测数据中的低振幅飞行噪音，最小化或去除栅格边缘上的测量参数差别、噪音水平差、或不确定性，以便建立无缝栅格编制，更好地确定细微而复杂的地球物理异常。 Airborne Quality Control（航测质量控制）航测遥感数据质量控制扩展模块提供了航空勘查设计的基本功能，能够满足投标规定的要求。该扩展模块包括飞行路径设计功能，能够监控测量进程，进行质量控制(QC)试验。飞行路径设计功能能够按勘探区的形状和大小来设计航线。能够以 AutoCAD DXF 文件格式或以数字化的多边形文件输入勘探区边界图。应用航线设计控制功能可以确定航线方向、起始参考点及航线间的距离。QC 统计功能可以产生和打印符合投标或具体实施要求的统计报告。内置成图模板能自动显示 QC 结果。质量控制功能可以用来进行高程差、飞行路径偏差、飞行线间隔、采样间隔、每日漂移值和磁场噪音测试。 Gravity and Terrain Correction（重力与地形改正）这是一个功能全面的系统，用于处理和校正常规勘探中的重力数据，它利用数字高程模型或栅格化的高程数据进行地形校正。借助流程式的菜单系统，可快速轻松的实施所有标准重力数据处理步骤，此外，独特的优化地形简化算法可以地址：北京市朝阳区新源南路 6 号京城大厦 3502 室 4 电话：010-84863903 网址：www.geoimage88.com

北京迈勤能源技术服务有限公司 Oasis Montaj 软件操作手册实现快速精确校正，即使对于很大的数据集也是如此。 Isostatic Residual（均衡残余）该模块用地形栅格图、地层密度、莫霍面密度对比和海平面补偿深度来计算莫霍面 (即“根”) 的深度。然后计算在海平面上“根”的三维重力响应，计算范围达 166.7km，我们使用一个经过改良的美国地调局 (USGS) 的算法，由地形栅格图来计算 Airy 均衡区域和残余重力。 Depth to Basement（基底深度计算）该模块为确定磁剖面中磁源体的位置 (即沿剖面的距离和深度) 、倾向 (即方位 ) 和强度 (如磁化系数 )提供自动的计算方法。用温纳反褶积 (Werner Deconvolution) 、信号分析和扩展欧拉反褶积 (Extended Euler Deconvolution) 确定深度，在具备大规模明显密度对比的情况下，这个扩展模块也可以用于在重力剖面中确定重力场源的位置。 GM-SYS Advanced profile Modeling（GM-SYS 剖面模拟）该模块是一个界面友好、功能丰富的交互重磁模拟软件，快速建立地质模型，并通过比对模型的重磁响应和采集数据之间的误差来测试它的精度，并进行交互型编辑模型以及全方位的模型响应。 GM-SYS 3D Modeling（GM-SYS 三维模拟）在这个重磁模拟扩展模块的交互层面中，可设计用于描绘地下构造不规则变化情况的三维模型。用户友好的界面可以轻松地创建模型、进行可视化及操控，另外还包括反演模型和从其它数据源输入约束条件的功能，简化了具有井约束的模型的创建工作。 256-channle Radiometirc Processing（256 道放射性数据处理）地球科学家可以应用 256 道放射性测量数据处理扩展模块处理和可视化显示 256 道能谱仪测量数据。航空能谱仪测量数据操作主要有三个方面----采集、处理和显示。该模块是专门用来处理航测原始数据的。此外对于放射性测量数据处理能力而言，该扩展模块提供了一维非线性滤波功能，用来确定并滤除噪音数据。 256 道放射性测量数据处理扩展模块可用于：使用一个输入模板输入放射性测量地址：北京市朝阳区新源南路 6 号京城大厦 3502 室 5 电话：010-84863903 网址：www.geoimage88.com
