一起做RGB-D SLAM-半仙居士 pdf.pdf

发布时间：2022-05-30 发布人：admin 分类：说明书 资料大小：11.78M 资料格式：pdf 举报 版权申诉
第1页 / 共106页
第2页 / 共106页
第3页 / 共106页
第4页 / 共106页
第5页 / 共106页
第6页 / 共106页
第7页 / 共106页
第8页 / 共106页
资料共106页，剩余部分请下载后查看
    视觉SLAM实战（一）：RGB-D SLAM V2
    写在前面
    实验器材
    SLAM程序
    运行程序
    评价
    一起做RGB-D SLAM (1)
    前言
    本文的目标
    预备知识与编程环境
    HELLO SLAM!
    一起做RGB-D SLAM (2)
    第二讲 从图像到点云
    从2D到3D（数学部分）
    从2D到3D （编程部分）
    编译并运行
    课后作业
    TIPS:
    一起做RGB-D SLAM (3)
    第三讲 特征提取与配准
     2016.11 更新
     上讲回顾
    图像配准 数学部分
    图像配准 编程实现
    本节回顾
    未完待续
    一起做RGB-D SLAM (4)
    第四讲 点云拼接
    上讲回顾
     拼接点云
    接下来的事……
    课后作业
    一起做RGB-D SLAM (5)
    第五讲 Visual Odometry (视觉里程计)
     2016.11 更新
    准备工作
    实现VO
    课后作业
    TIPS
    一起做RGB-D SLAM (6)
    第六讲 图优化工具g2o的入门
     2016.11 更新
     姿态图（原理部分）
     姿态图（实现部分）
    关于代码的一些解释：
    结束语
    TIPS
    一起做RGB-D SLAM(7) （完结篇）
    第七讲 添加回环检测
     2016.11 更新
    简单回环检测的流程
     实现代码
    回环检测的效果
    一些后话
    一起做RGB-D SLAM(8) （关于调试与补充内容）

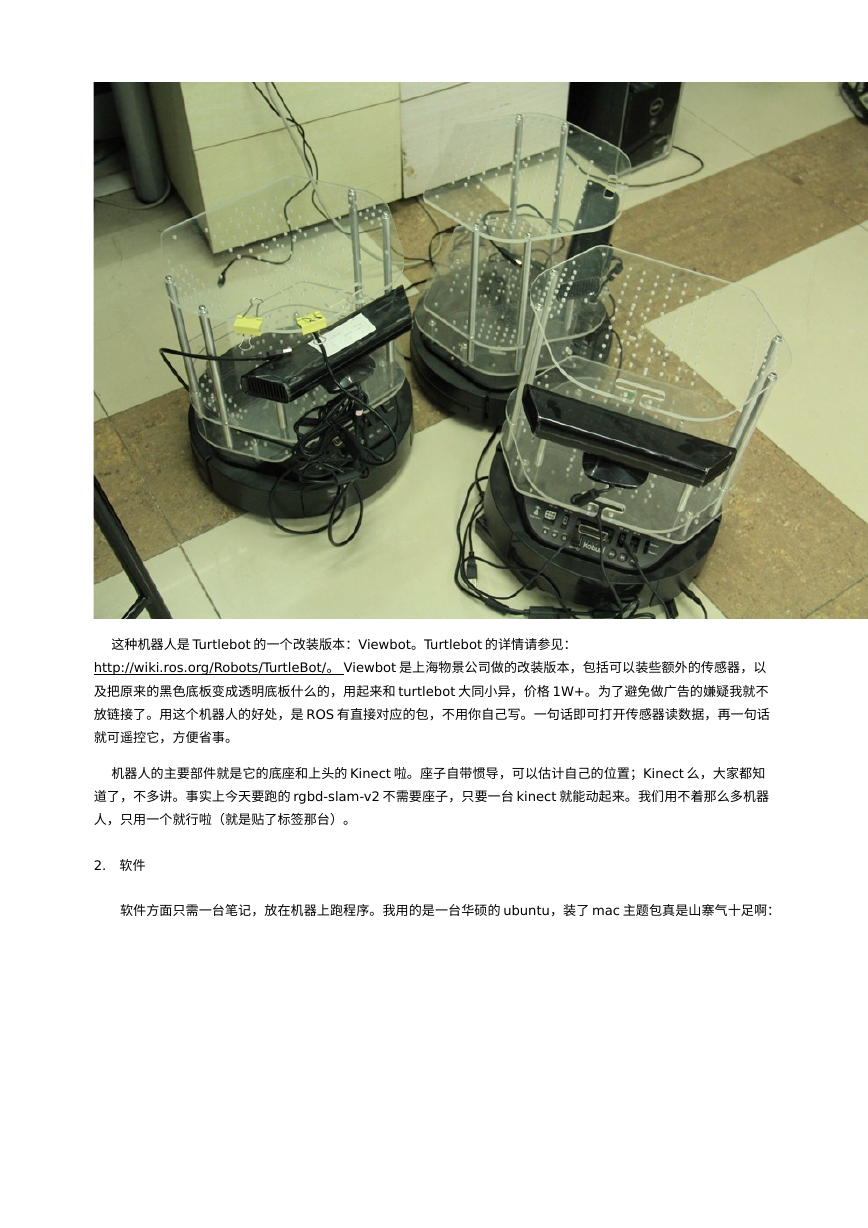

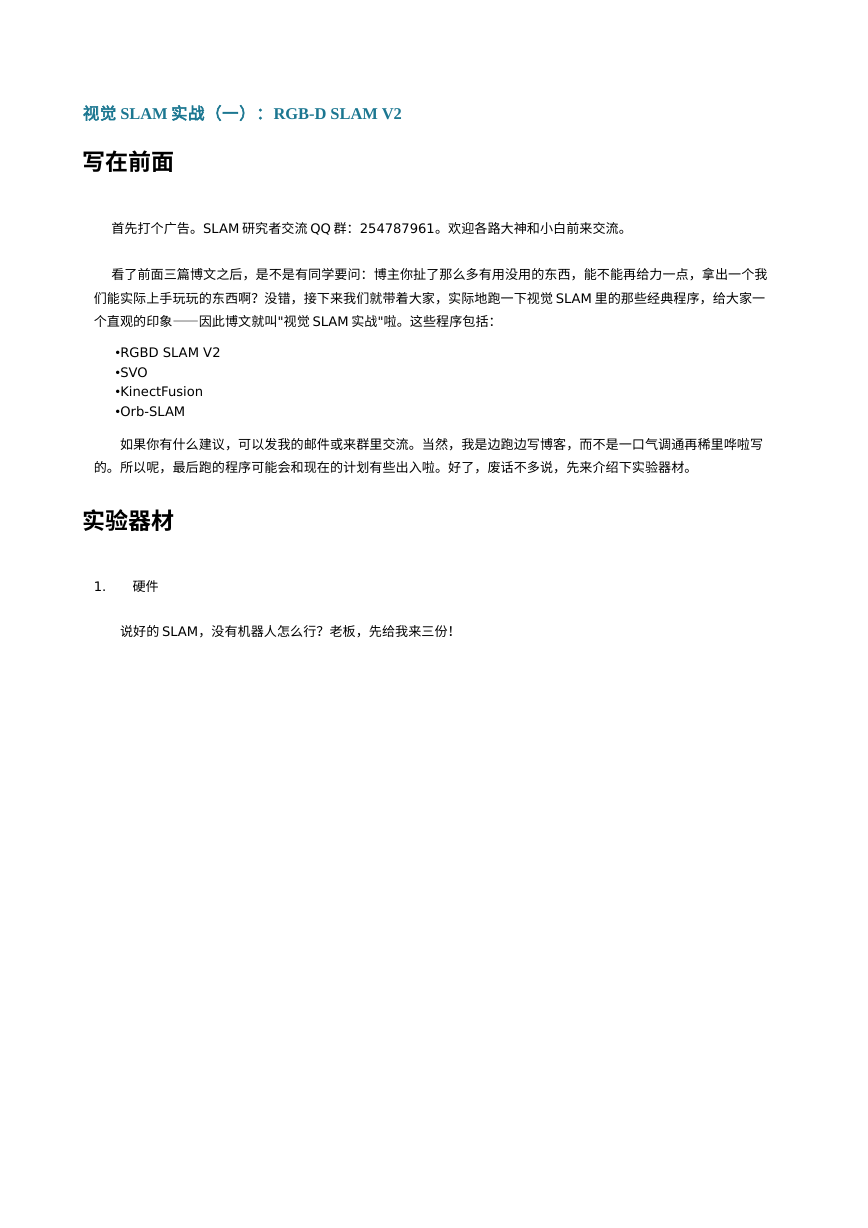

    视觉 SLAM实战（一）：RGB-D SLAM V2 写在前面 首先打个广告。SLAM研究者交流 QQ群：254787961。欢迎各路大神和小白前来交流。 看了前面三篇博文之后，是不是有同学要问：博主你扯了那么多有用没用的东西，能不能再给力一点，拿出一个我 们能实际上手玩玩的东西啊？没错，接下来我们就带着大家，实际地跑一下视觉 SLAM里的那些经典程序，给大家一 个直观的印象——因此博文就叫"视觉 SLAM实战"啦。这些程序包括： •RGBD SLAM V2 •SVO •KinectFusion •Orb-SLAM 　　如果你有什么建议，可以发我的邮件或来群里交流。当然，我是边跑边写博客，而不是一口气调通再稀里哗啦写 的。所以呢，最后跑的程序可能会和现在的计划有些出入啦。好了，废话不多说，先来介绍下实验器材。 实验器材 1.　　硬件 　　说好的 SLAM，没有机器人怎么行？老板，先给我来三份！
    这种机器人是 Turtlebot的一个改装版本：Viewbot。Turtlebot的详情请参见： 。 Viewbot是上海物景公司做的改装版本，包括可以装些额外的传感器，以 http://wiki.ros.org/Robots/TurtleBot/ 及把原来的黑色底板变成透明底板什么的，用起来和 turtlebot大同小异，价格 1W+。为了避免做广告的嫌疑我就不 放链接了。用这个机器人的好处，是 ROS有直接对应的包，不用你自己写。一句话即可打开传感器读数据，再一句话 就可遥控它，方便省事。 机器人的主要部件就是它的底座和上头的 Kinect啦。座子自带惯导，可以估计自己的位置；Kinect么，大家都知 道了，不多讲。事实上今天要跑的 rgbd-slam-v2不需要座子，只要一台 kinect就能动起来。我们用不着那么多机器 人，只用一个就行啦（就是贴了标签那台）。 2.　软件 　　软件方面只需一台笔记，放在机器上跑程序。我用的是一台华硕的 ubuntu，装了 mac主题包真是山寨气十足啊：

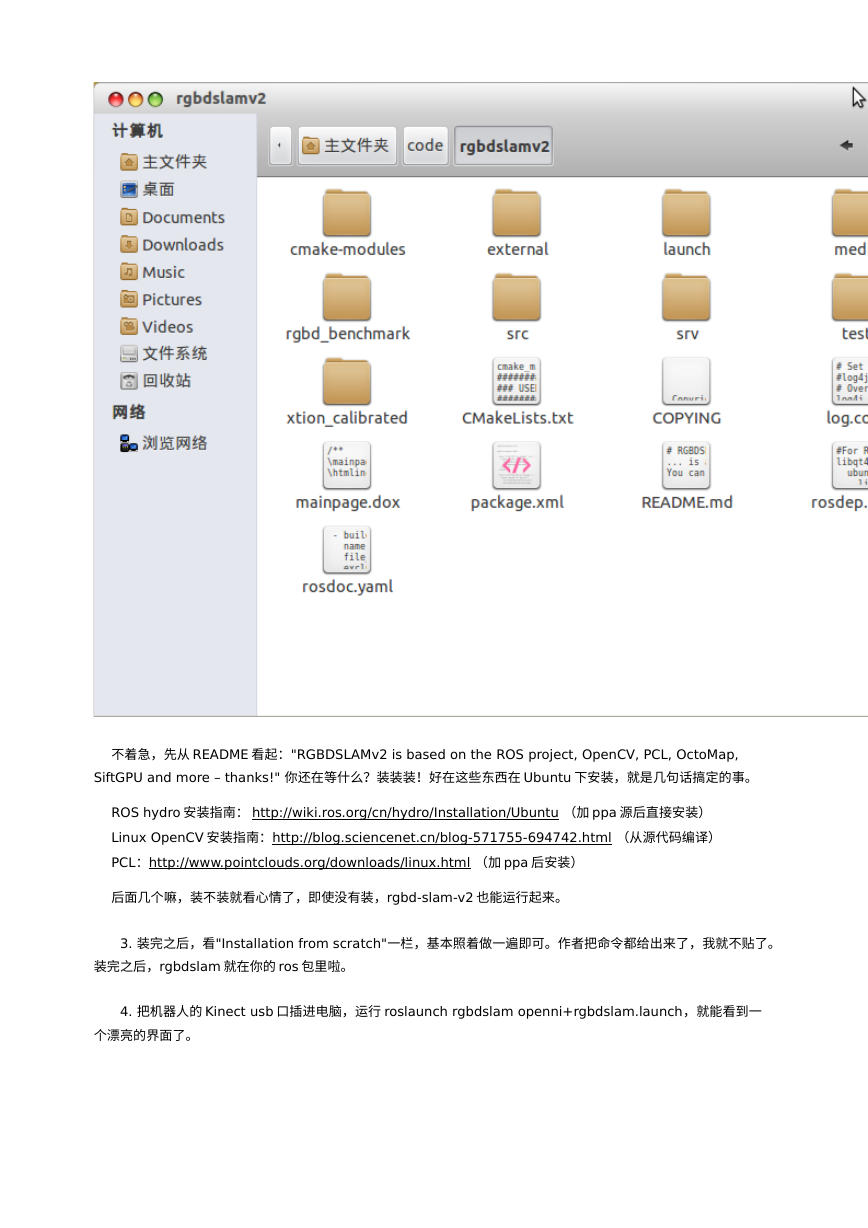

    具体的软件配置后面会细说。 3.　　环境 　　环境嘛就是我的实验室，这个也不细说了。 SLAM程序 RGB-D-SLAM-V2程序是由 F. Endres大大写的。论文见[1]。为什么首先选这个程序呢？因为它的原理在我们前面 的博客中介绍过了。它是一个基于深度相机、Pose graph （图优化）的程序，后端用的是 g2o。另一方面，它的代 码直接兼容 ROS hydro版，基本不用配置就可以运行，非常方便。下面我们一步步地教大家运行这个程序： 1.从作者主页下载源代码。链接：http://felixendres.github.io/rgbdslam_v2/ 点击右侧的 tar.gz或 zip下载至本地。 2.下载完成后解压，得到一个包，里面好多文件呀：
    不着急，先从 README看起："RGBDSLAMv2 is based on the ROS project, OpenCV, PCL, OctoMap, SiftGPU and more – thanks!" 你还在等什么？装装装！好在这些东西在 Ubuntu下安装，就是几句话搞定的事。 ROS hydro安装指南： http://wiki.ros.org/cn/hydro/Installation/Ubuntu （加 ppa源后直接安装） Linux OpenCV安装指南：http://blog.sciencenet.cn/blog-571755-694742.html （从源代码编译） PCL：http://www.pointclouds.org/downloads/linux.html （加 ppa后安装） 后面几个嘛，装不装就看心情了，即使没有装，rgbd-slam-v2也能运行起来。 　　3. 装完之后，看"Installation from scratch"一栏，基本照着做一遍即可。作者把命令都给出来了，我就不贴了。 装完之后，rgbdslam就在你的 ros包里啦。 　　4. 把机器人的 Kinect usb口插进电脑，运行 roslaunch rgbdslam openni+rgbdslam.launch，就能看到一 个漂亮的界面了。

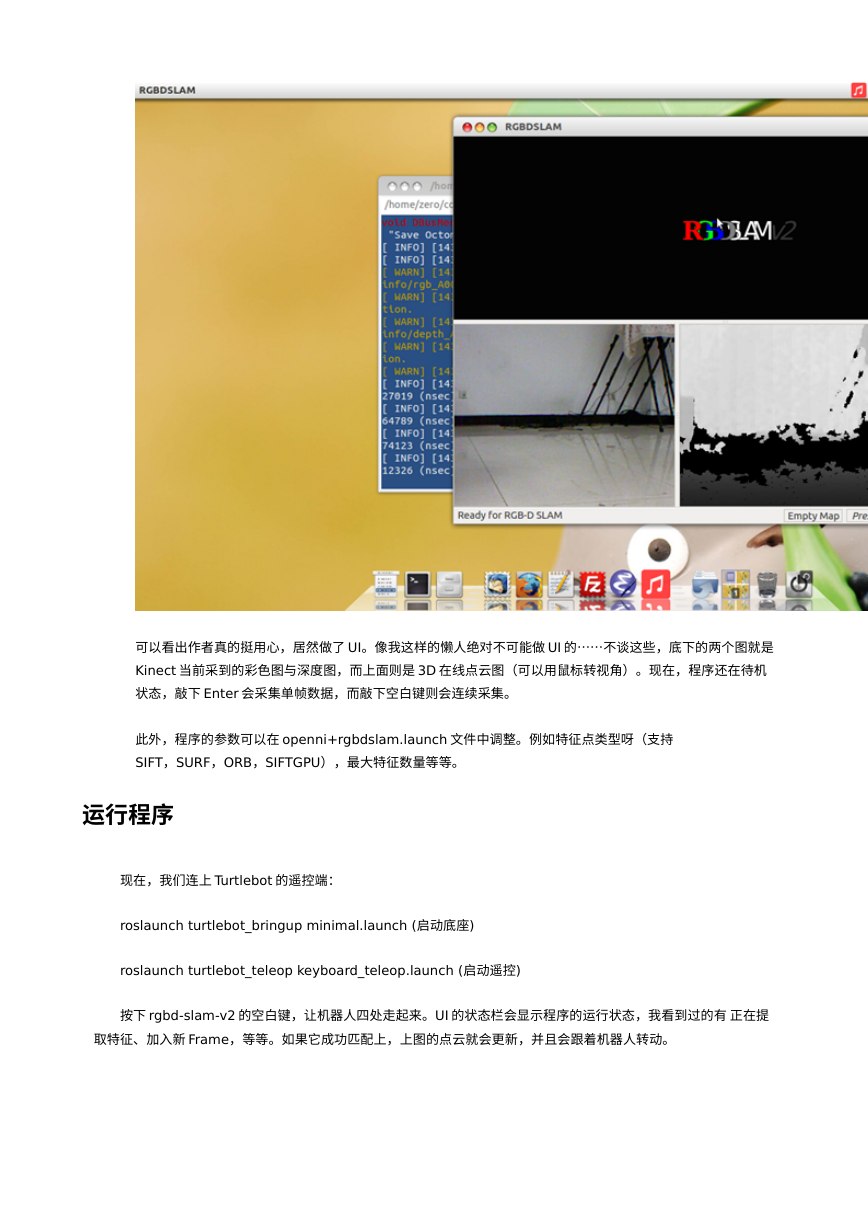

    可以看出作者真的挺用心，居然做了 UI。像我这样的懒人绝对不可能做 UI的……不谈这些，底下的两个图就是 Kinect当前采到的彩色图与深度图，而上面则是 3D在线点云图（可以用鼠标转视角）。现在，程序还在待机 状态，敲下 Enter会采集单帧数据，而敲下空白键则会连续采集。 此外，程序的参数可以在 openni+rgbdslam.launch文件中调整。例如特征点类型呀（支持 SIFT，SURF，ORB，SIFTGPU），最大特征数量等等。 运行程序 　　现在，我们连上 Turtlebot的遥控端： 　　roslaunch turtlebot_bringup minimal.launch (启动底座) 　　roslaunch turtlebot_teleop keyboard_teleop.launch (启动遥控) 　　按下 rgbd-slam-v2的空白键，让机器人四处走起来。UI的状态栏会显示程序的运行状态，我看到过的有 正在提 取特征、加入新 Frame，等等。如果它成功匹配上，上图的点云就会更新，并且会跟着机器人转动。

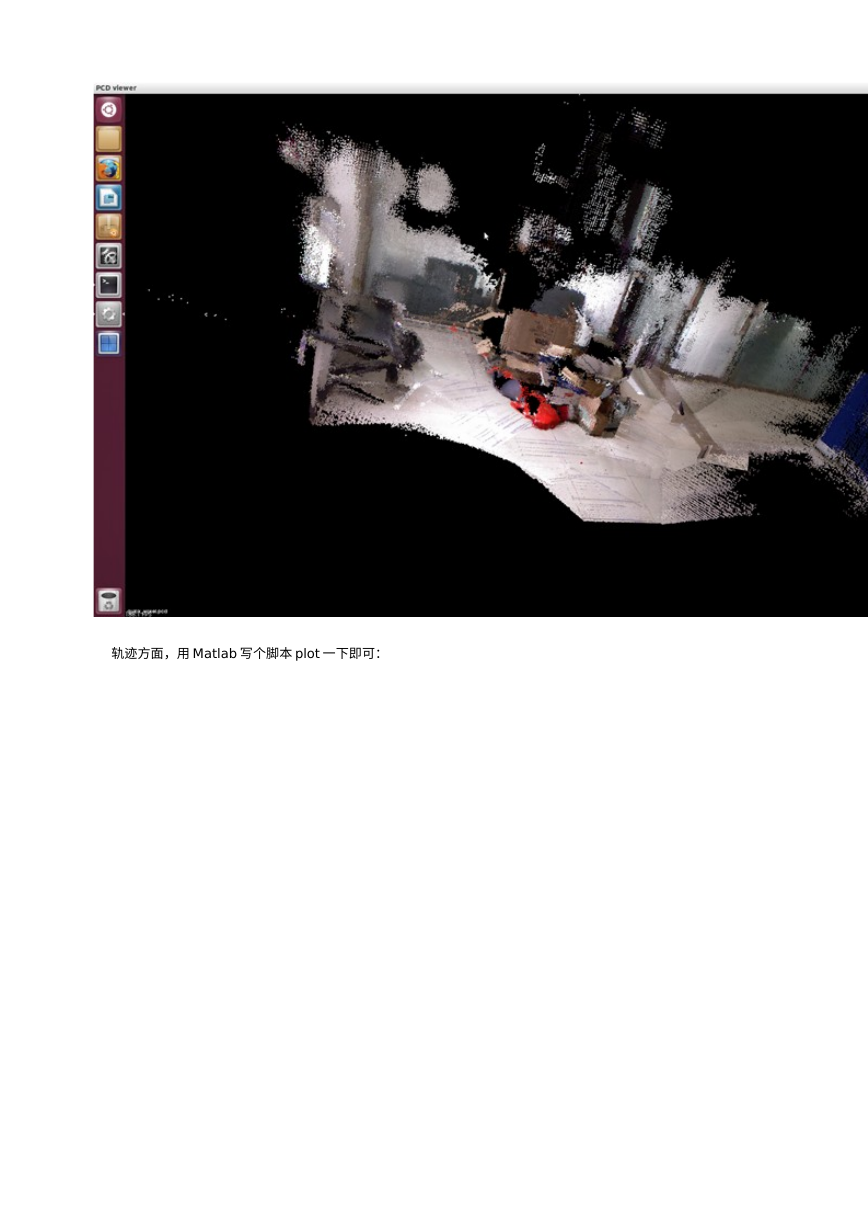

    我让小车在实验室的一个角上转了几圈。它把中间放置的一堆箱子（实际上是垃圾）都扫出来了。当你觉得满意后， 再按下 Space键，停止程序。然后从菜单中选出需要保存的东西：机器人的轨迹，最终点云图，等等。轨迹是一个 txt文件，而点云图则一个 pcd，在安装 PCL之后调用 pcl_viewer即可查看。 别看上面像是打了码一样的，最后出的点云图可是高清无码的：

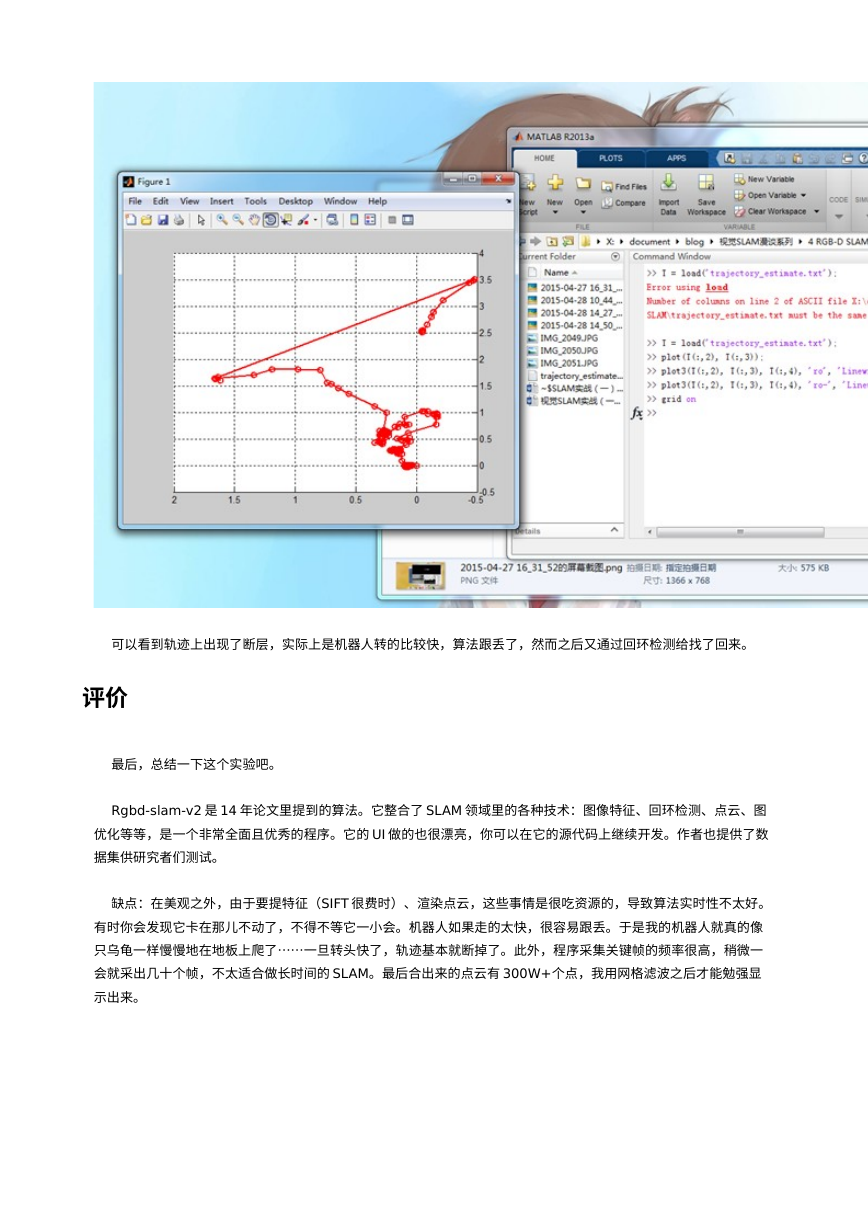

    轨迹方面，用 Matlab写个脚本 plot一下即可：
    可以看到轨迹上出现了断层，实际上是机器人转的比较快，算法跟丢了，然而之后又通过回环检测给找了回来。 评价 最后，总结一下这个实验吧。 Rgbd-slam-v2是 14年论文里提到的算法。它整合了 SLAM领域里的各种技术：图像特征、回环检测、点云、图 优化等等，是一个非常全面且优秀的程序。它的 UI做的也很漂亮，你可以在它的源代码上继续开发。作者也提供了数 据集供研究者们测试。 缺点：在美观之外，由于要提特征（SIFT很费时）、渲染点云，这些事情是很吃资源的，导致算法实时性不太好。 有时你会发现它卡在那儿不动了，不得不等它一小会。机器人如果走的太快，很容易跟丢。于是我的机器人就真的像 只乌龟一样慢慢地在地板上爬了……一旦转头快了，轨迹基本就断掉了。此外，程序采集关键帧的频率很高，稍微一 会就采出几十个帧，不太适合做长时间的 SLAM。最后合出来的点云有 300W+个点，我用网格滤波之后才能勉强显 示出来。
