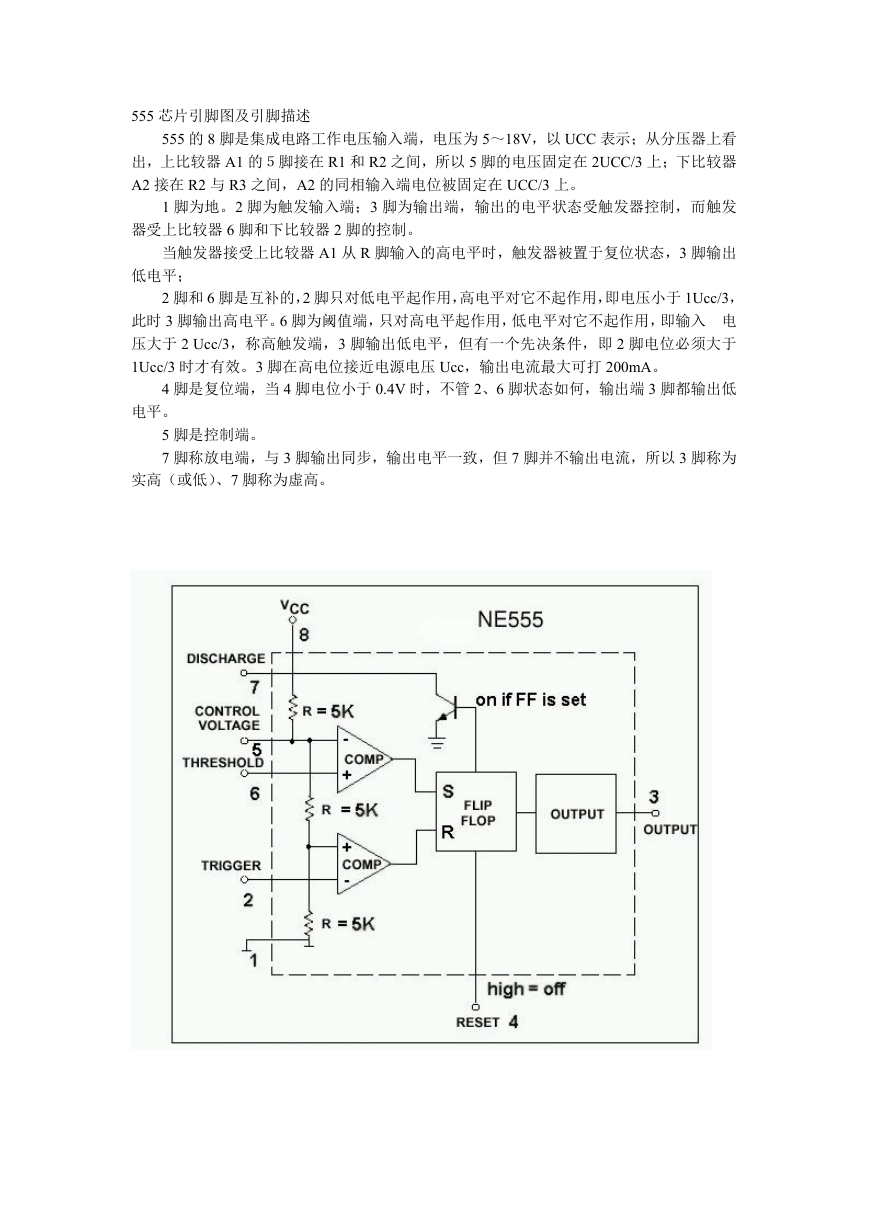

555 芯片引脚图及引脚描述 555 的 8 脚是集成电路工作电压输入端，电压为 5～18V，以 UCC 表示；从分压器上看 出，上比较器 A1 的５脚接在 R1 和 R2 之间，所以 5 脚的电压固定在 2UCC/3 上；下比较器 A2 接在 R2 与 R3 之间，A2 的同相输入端电位被固定在 UCC/3 上。 1 脚为地。2 脚为触发输入端；3 脚为输出端，输出的电平状态受触发器控制，而触发 器受上比较器 6 脚和下比较器 2 脚的控制。 当触发器接受上比较器 A1 从 R 脚输入的高电平时，触发器被置于复位状态，3 脚输出 低电平； 2 脚和 6 脚是互补的，2 脚只对低电平起作用，高电平对它不起作用，即电压小于 1Ucc/3， 此时 3 脚输出高电平。6 脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入 电 压大于 2 Ucc/3，称高触发端，3 脚输出低电平，但有一个先决条件，即 2 脚电位必须大于 1Ucc/3 时才有效。3 脚在高电位接近电源电压 Ucc，输出电流最大可打 200mA。 4 脚是复位端，当 4 脚电位小于 0.4V 时，不管 2、6 脚状态如何，输出端 3 脚都输出低 电平。 5 脚是控制端。 7 脚称放电端，与 3 脚输出同步，输出电平一致，但 7 脚并不输出电流，所以 3 脚称为 实高（或低）、7 脚称为虚高。 

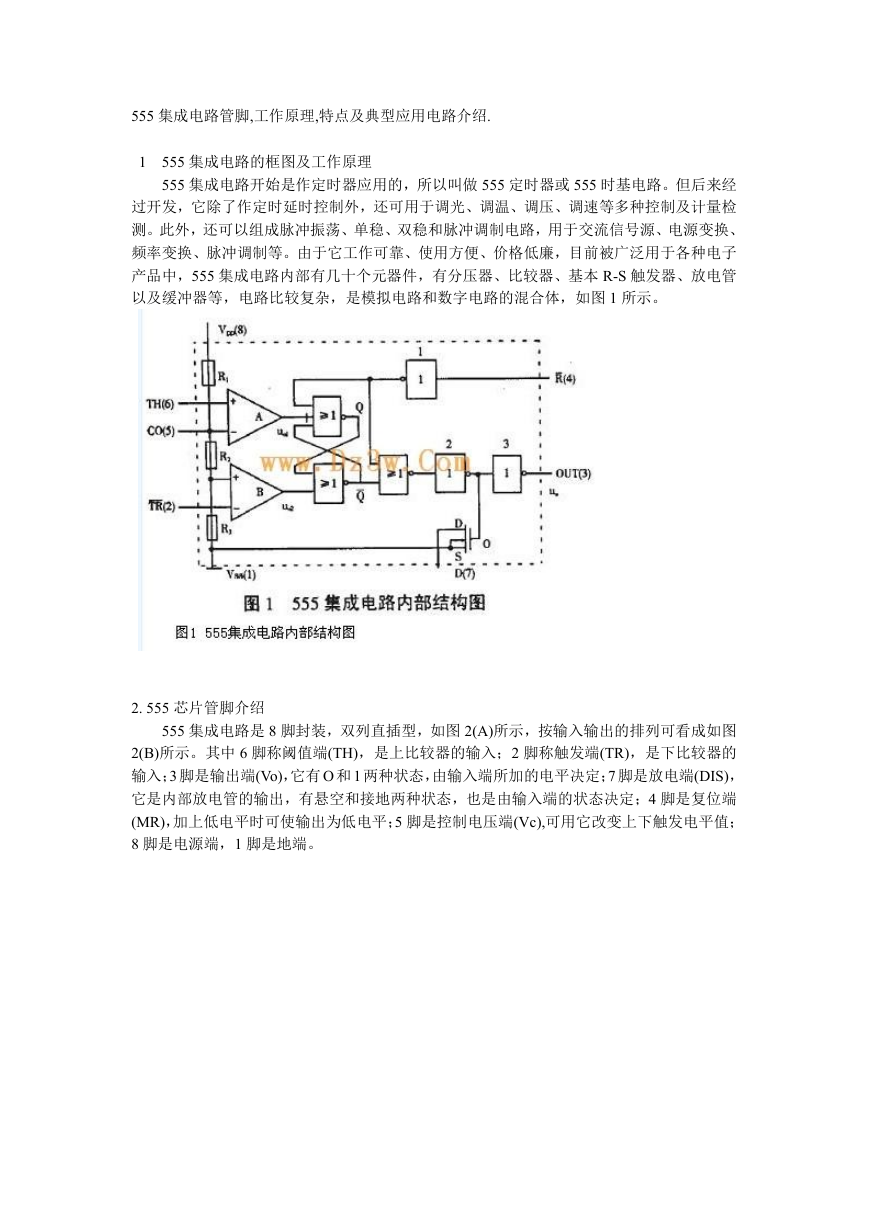

555 集成电路管脚,工作原理,特点及典型应用电路介绍. 1 555 集成电路的框图及工作原理 555 集成电路开始是作定时器应用的，所以叫做 555 定时器或 555 时基电路。但后来经 过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检 测。此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、 频率变换、脉冲调制等。由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子 产品中，555 集成电路内部有几十个元器件，有分压器、比较器、基本 R-S 触发器、放电管 以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图 1 所示。 2. 555 芯片管脚介绍 555 集成电路是 8 脚封装，双列直插型，如图 2(A)所示，按输入输出的排列可看成如图 2(B)所示。其中 6 脚称阈值端(TH)，是上比较器的输入；2 脚称触发端(TR)，是下比较器的 输入；3 脚是输出端(Vo)，它有 O 和 1 两种状态，由输入端所加的电平决定；7 脚是放电端(DIS)， 它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4 脚是复位端 (MR)，加上低电平时可使输出为低电平；5 脚是控制电压端(Vc),可用它改变上下触发电平值； 8 脚是电源端，1 脚是地端。 

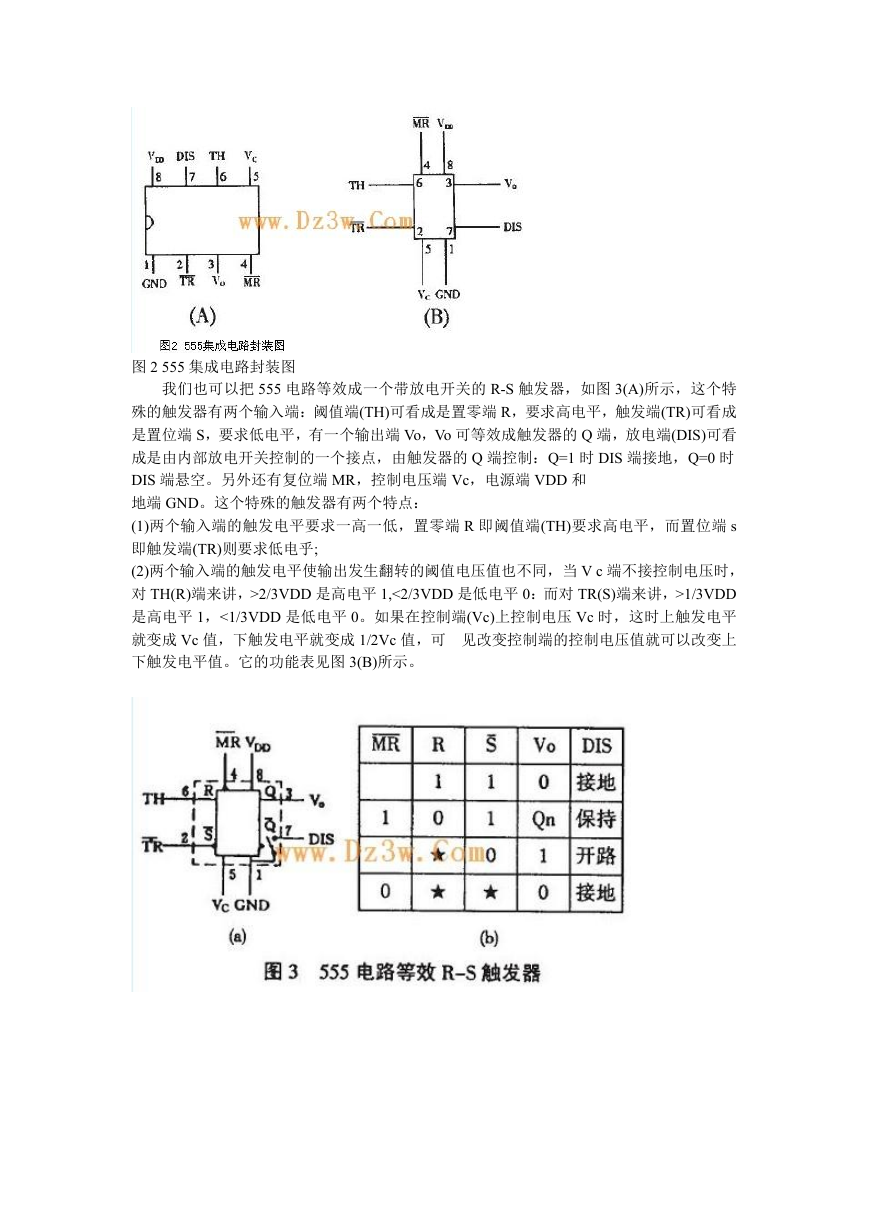

图 2 555 集成电路封装图 我们也可以把 555 电路等效成一个带放电开关的 R-S 触发器，如图 3(A)所示，这个特 殊的触发器有两个输入端：阈值端(TH)可看成是置零端 R，要求高电平，触发端(TR)可看成 是置位端 S，要求低电平，有一个输出端 Vo，Vo 可等效成触发器的 Q 端，放电端(DIS)可看 成是由内部放电开关控制的一个接点，由触发器的 Q 端控制：Q=1 时 DIS 端接地，Q=0 时 DIS 端悬空。另外还有复位端 MR，控制电压端 Vc，电源端 VDD 和 地端 GND。这个特殊的触发器有两个特点： (1)两个输入端的触发电平要求一高一低，置零端 R 即阈值端(TH)要求高电平，而置位端 s 即触发端(TR)则要求低电乎; (2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当 V c 端不接控制电压时， 对 TH(R)端来讲，>2/3VDD 是高电平 1,<2/3VDD 是低电平 0：而对 TR(S)端来讲，>1/3VDD 是高电平 1，<1/3VDD 是低电平 0。如果在控制端(Vc)上控制电压 Vc 时，这时上触发电平 就变成 Vc 值，下触发电平就变成 1/2Vc 值，可 见改变控制端的控制电压值就可以改变上 下触发电平值。它的功能表见图 3(B)所示。 

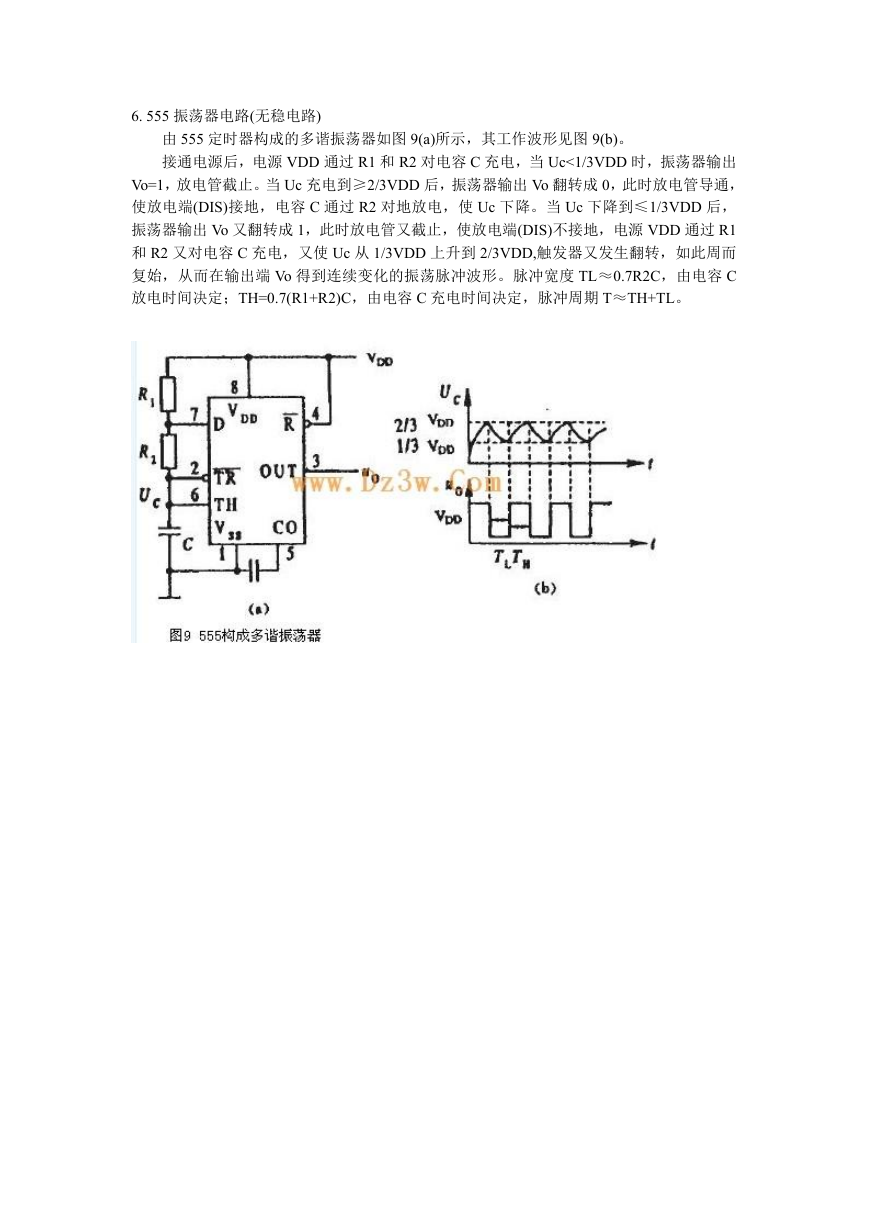

6. 555 振荡器电路(无稳电路) 由 555 定时器构成的多谐振荡器如图 9(a)所示，其工作波形见图 9(b)。 接通电源后，电源 VDD 通过 R1 和 R2 对电容 C 充电，当 Uc<1/3VDD 时，振荡器输出 Vo=1，放电管截止。当 Uc 充电到≥2/3VDD 后，振荡器输出 Vo 翻转成 0，此时放电管导通， 使放电端(DIS)接地，电容 C 通过 R2 对地放电，使 Uc 下降。当 Uc 下降到≤1/3VDD 后， 振荡器输出 Vo 又翻转成 1，此时放电管又截止，使放电端(DIS)不接地，电源 VDD 通过 R1 和 R2 又对电容 C 充电，又使 Uc 从 1/3VDD 上升到 2/3VDD,触发器又发生翻转，如此周而 复始，从而在输出端 Vo 得到连续变化的振荡脉冲波形。脉冲宽度 TL≈0.7R2C，由电容 C 放电时间决定；TH=0.7(R1+R2)C，由电容 C 充电时间决定，脉冲周期 T≈TH+TL。
