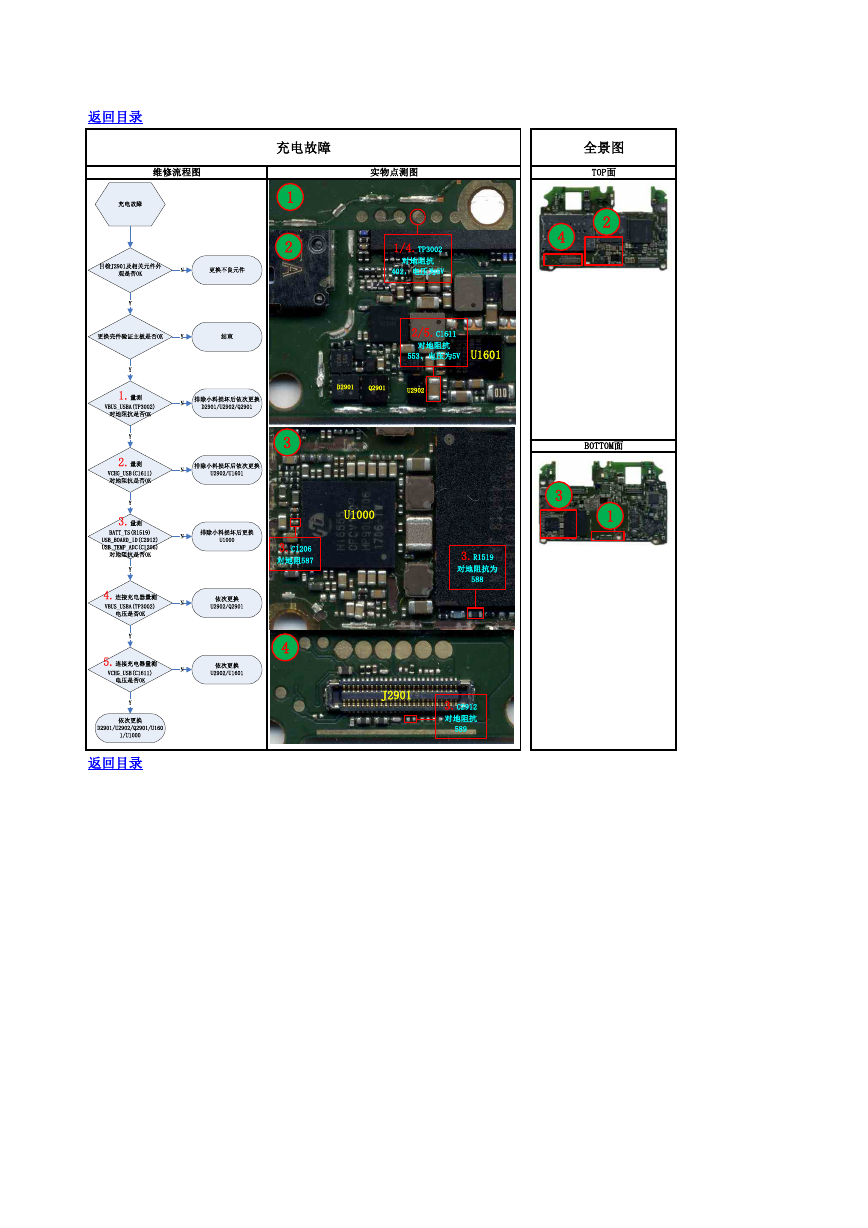

全景图 TOP面 2 4 BOTTOM面 3 1 返回目录 充电故障 维修流程图 实物点测图 1 2 3 3.C1206 对地阻587 4 1/4.TP3002 对地阻抗 402，电压为5V 2/5.C1611 对地阻抗 553，电压为5V U1601 D2901 Q2901 U2902 U1000 3.R1519 对地阻抗为 588 J2901 3.C2912 对地阻抗 589 返回目录 充电故障目检J2901及相关元件外观是否OK更换不良元件更换壳件验证主板是否OKY结束NY1.量测VBUS_USBA(TP3002)对地阻抗是否OKNY排除小料损坏后依次更换D2901/U2902/Q2901Y2.量测VCHG_USB(C1611)对地阻抗是否OK排除小料损坏后依次更换U2902/U1601N3.量测BATT_TS(R1519)USB_BOARD_ID(C2912)USB_TEMP_ADC(C1206)对地阻抗是否OK排除小料损坏后更换U1000YN4.连接充电器量测VBUS_USBA(TP3002)电压是否OK依次更换U2902/Q2901YN5.连接充电器量测VCHG_USB(C1611)电压是否OK依次更换U2902/U1601YN依次更换D2901/U2902/Q2901/U1601/U1000Y
